Name: Siemens 5SY45156 5SY4515-6 zaštitna sklopka za vodove 1.6 A
Brand: Siemens
SKU: 2757632
Availability: BackOrder

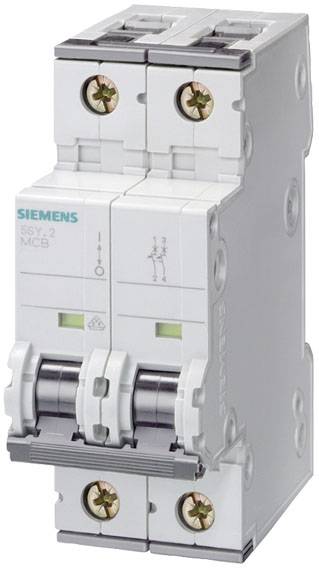

Dvopolni prekidač opterećenja od Siemensa, korišten u električnim ormarićima za zaštitu strujnih krugova od preopterećenja.

'Tehnički nacrt električnog prekidača s prednjom i bočnom stranom. Dimenzije: 88,8 x 35,2 mm i 66,6 x 6,2 mm.'

1/2

Slika slična

Vrsta proizvoda

zaštitna sklopka za vodove

Broj polova

Karakteristike okidanja

Nazivna struja - zaokružena

1.6 A

Nazivni napon (detalji)

230 V/AC

Tehnički list (PDF)

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (43,99 € / komad)

43,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj jedinica širinske podjele: 2
Broj ciklusa ispitivanja / za ispitivanje okoliša: 6
Moment pritezanja / s vijčanim spojem / minimalno: 2,5 Nm
Moment pritezanja / s vijčanim spojem / maksimalno: 3,5 Nm
Verzija osnovnog tipa: 5SY4
Vrsta pričvršćivanja: sustav brzog pričvršćivanja
Prikladnost za korištenje: strojarstvo / industrija
Položaj ugradnje: bilo koji
Ugradna dubina: 70 mm
Izolacijski napon / pri AC: 250 V
Izolacijski napon / za monofazni rad / za AC: 250 V
Mehanički životni vijek (ciklusi preklapanja) / tipično: 10000
Broj polova / napomena: 1P+N
Položaj / kabela za napajanje: bilo koji
Značajke proizvoda / zaštita od slučajnog kontakta: da
Komponenta proizvoda/kombinirana stezaljka iznad: da
Komponenta proizvoda/kombinirana stezaljka ispod: da
Značajka/značajke proizvoda za glavne sklopke prema EN 60204-1: da
Svojstvo proizvoda / bez halogena: da
Značajka proizvoda / mogućnost zatvaranja: da
Značajka proizvoda / bez silikona: da
Proširenje proizvoda / ugrađena / dodatna oprema: da
Funkcija proizvoda / prebacivanje neutralnog vodiča: da
Preklopni kapacitet (Icu+): 35 kA
Struja sklopne sposobnosti / prema EN 60898: 10 kA
Struja sklopne sposobnosti / prema IEC 60947-2: 35 kA
Klasa zaštite IP: IP20, sa spojenim vodičima
Temperatura okoline / tijekom rada / minimalno: -40 °C
Temperatura okoline / tijekom rada / maksimalno: +70 °C
Gubitak snage / pri nazivnoj struji / pri izmjeničnoj struji / u toplim radnim uvjetima / po polu: 1,7 W
Gubitak snage / maksimalno: 3,4 W
Stupanj onečišćenja: 3
Frekvencija napona napajanja: 50 Hz
Frekvencija napona napajanja / Napomena: 50/60 Hz
Prenaponska kategorija: III
Radni napon / minimum: 24 V
AWG broj / kao kodirani poprečni presjek spojivog vodiča / minimalno: 18
AWG broj / kao kodirani poprečni presjek spojivog vodiča / maksimalno: 4
Presjek spojivog vodiča / čvrsti: 0,75 mm² - 35 mm²
Presjek spojivog vodiča / fino užeti / s obradom kraja jezgre: 0,75 mm² - 25 mm²
Presjek spojivog vodiča / jednožilni: 0,75 mm² - 35 mm²

Nazivni napon (detalji): 230 V/AC

Vrsta proizvoda: zaštitna sklopka za vodove

Broj polova: 2

Pogonski razred: 3

Karakteristike okidanja: B

RoHS-konforno: Da

Nazivna struja - zaokružena: 1.6 A

Nazivna struja: 1.6 A

dim.: (Š x V x D) 36 x 90 x 76 mm

Sadržaj: 1 St.

Pogonski napon (detalji): 250 V/AC

Širina: 36 mm

Visina: 90 mm

Dubina: 76 mm

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Broj polova

Nazivni napon (detalji)

Karakteristike okidanja

Siemens 5SJ61106KS 5SJ6110-6KS zaštitna sklopka za vodove 10 A

Kataloški br.:2757679

Dostava pon,16.11.

Conrad Electronic

10 A

230/400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

12,99 €^*

Siemens 5SJ61107KS 5SJ6110-7KS zaštitna sklopka za vodove 10 A

Kataloški br.:2757581

Dostava pon,16.11.

Conrad Electronic

10 A

230/400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Siemens 5SJ61136KS 5SJ6113-6KS zaštitna sklopka za vodove 13 A

Kataloški br.:2757582

Dostava pon,16.11.

Conrad Electronic

13 A

230/400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

12,99 €^*

Siemens 5SJ61137KS 5SJ6113-7KS zaštitna sklopka za vodove 13 A

Kataloški br.:2757583

Dostava pon,16.11.

Conrad Electronic

13 A

230/400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Siemens 5SJ61206KS 5SJ6120-6KS zaštitna sklopka za vodove 20 A

Kataloški br.:2757584

Dostava pon,16.11.

Conrad Electronic

20 A

230/400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

12,99 €^*

Siemens 5SJ63107KS 5SJ6310-7KS zaštitna sklopka za vodove 10 A

Kataloški br.:2757586

Dostava pon,16.11.

Conrad Electronic

10 A

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

81,99 €^*

Siemens 5SL60027 5SL6002-7 zaštitna sklopka za vodove 2 A

Kataloški br.:2757587

Dostava čet,22.10.

3 kom. - zaliha NjemačkaConrad Electronic

2 A

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

67,99 €^*

Siemens 5SL60027KL 5SL6002-7KL zaštitna sklopka za vodove 2 A

Kataloški br.:2757588

Dostava pon,16.11.

Conrad Electronic

2 A

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Siemens 5SL60047 5SL6004-7 zaštitna sklopka za vodove 4 A

Kataloški br.:2757589

Dostava pon,16.11.

Conrad Electronic

4 A

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Siemens 5SL60047KL 5SL6004-7KL zaštitna sklopka za vodove 4 A

Kataloški br.:2757590

Dostava pon,16.11.

Conrad Electronic

4 A

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2757632 Siemens 5SY45156 5SY4515-6 zaštitna sklopka za vodove 1.6 A

Upute za rad i sigurnost

Upute za rad i sigurnost 2757632 Siemens 5SY45156 5SY4515-6 zaštitna sklopka za vodove 1.6 A

Opis

Minijaturni automatski osigurač 230/400V 10ka, 1-polni+N, b, 1.6a Minijaturni automatski osigurač je prekidač za zaštitu od kratkog spoja. Minijaturni prekidači iz Siemensa kao važan dio zaštitnih komponenti SENTRON za električne instalacije nude učinkovitu osobnu i sustavnu zaštitu kroz sigurno isključivanje u slučaju preopterećenja ili kratkog spoja. Prikladna tehnologija montaže i spajanja, standardne dodatne komponente i dosljedan dizajn - to su obilježja obitelji uređaja. Bilo za infrastrukturu ili za industrijske zahtjeve, Siemens nudi minijaturne prekidače za sve primjene i svako područje uporabe. Glavne karakteristike Siemens mrežnih prekidača su: 1. Učinkovita osobna, investicijska i sustavna zaštita od preopterećenja i kratkih spojeva. 2. Uniformni pribor u širokoj ponudi, jednostavan za sastavljanje i zamjenjiv u bilo kojem trenutku. 3. Pouzdana sigurnost tijekom postavljanja zahvaljujući standardnoj opremi za držanje i zaštitu od dodira. 4. Uklanjanje bez alata s gornje šine ili sa sklopa sabirnice zahvaljujući praktičnom kliznom ručnom radu. 5. Jasno vidljiv indikator položaja prekidača. 6. Data matrix kod na prednjoj strani uređaja daje sve informacije o prekidaču brzo i jednostavno. 7. Zaštita u skladu sa standardima s globalnim odobrenjima. Za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji, Siemens nudi integrirani portfelj zaštitnih, sklopnih, mjernih i nadzornih uređaja, distribucijskih sustava, sklopki i utičnica.

Ovaj tekst je strojno preveden.
