Name: Siemens 3VA6210-8JQ41-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 100 A Preklopni napon (maks.): 600
Brand: Siemens
SKU: 1727316
Availability: BackOrder

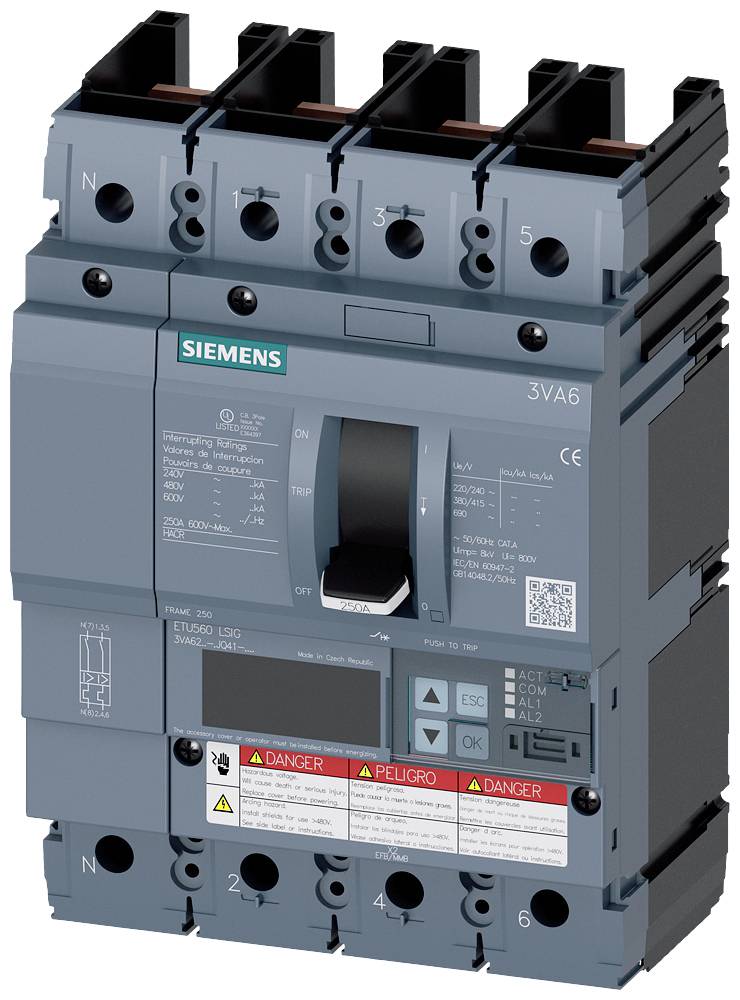

Siemensov prekidač snage, model 3VA6, prikazan s nekoliko sklopki i sigurnosnih upozorenja za sigurno rukovanje i instalaciju.

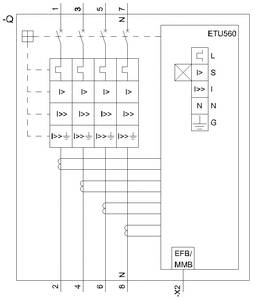

Shematski prikaz električnog sustava s više strujnih krugova, ETU560. Oznake: 'L', 'S', 'I', 'N', 'G' za upravljanje.

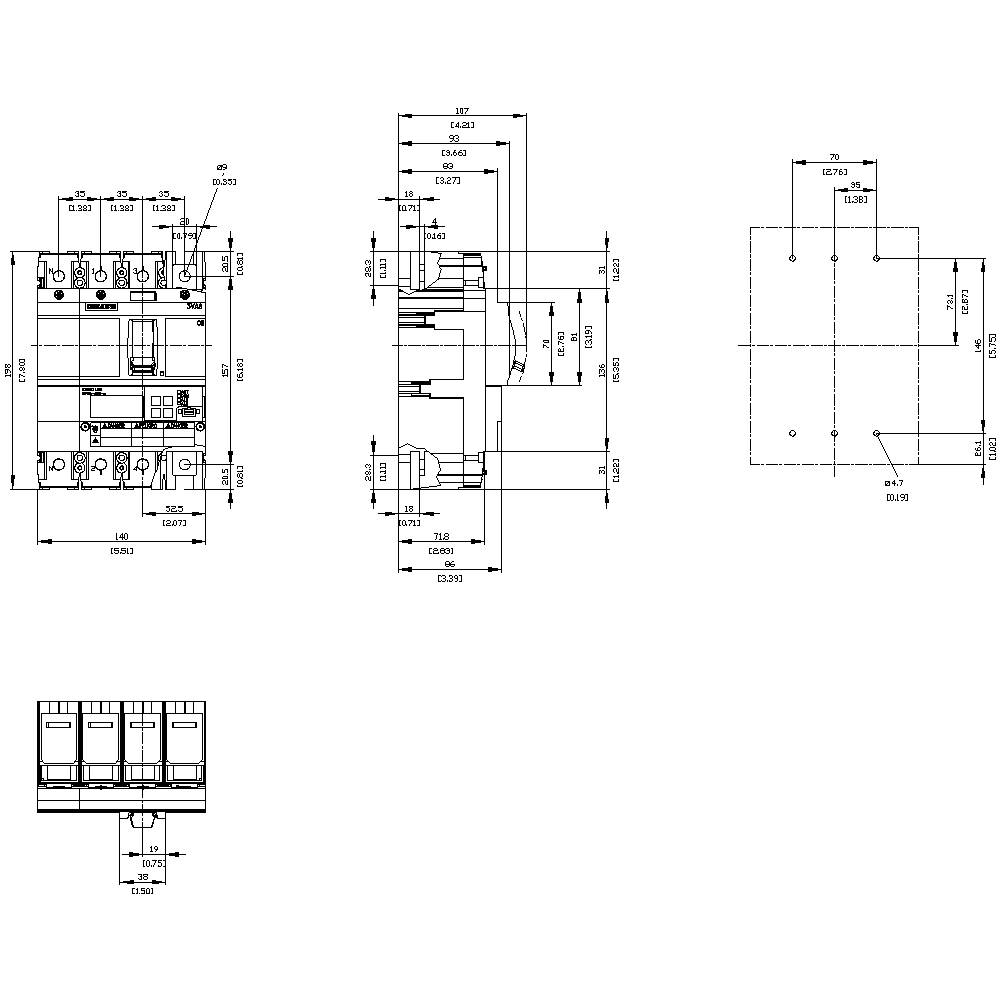

Tehnički nacrt dijela s detaljnim mjerama i pogledima sprijeda, odozgo i s bočne strane.

1/3

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

100 A

Vrsta ambalaže

Piece

Tip

3VA6210-8JQ41-0AA0

Područje podešavanja struje (min.)

40 A

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (4.029,00 € / komad)

4.029,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: Zaštita sustava Gubitak snage: 2,23 W Težina: 3,2 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 6000 Izolacijski napon: 600 V Frekvencija: 50/60 Hz

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA6210-8JQ41-0AA0

Područje podešavanja struje (min.): 40 A

Područje podešavanja struje (maks.): 100 A

Područje podešavanja (Struja): 40 - 100 A

Broj polova: 4-polni

Preklopni napon (maks.): 600 V/AC

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: L

Izvedba nadstrujnog okidača: ETU560

: IP40

Dubina: 86 mm

Širina: 140 mm

Visina: 198 mm

dim.: (Š x V x D) 140 x 198 x 86 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 100 A

: 4

: 40-100 A

: 0

: 600-600 V

: 6.7 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 150 kA

: 60-1000 A

: 150-1200 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Siemens 3VA1125-5EF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722589

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

455,00 €^*

Siemens 3VA1125-5EF46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1722590

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Siemens 3VA1125-5GD42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722591

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

Siemens 3VA1125-5GD46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1722592

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

479,00 €^*

Siemens 3VA1125-5GF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722593

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

515,00 €^*

Siemens 3VA1125-5GF46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722594

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

509,00 €^*

Siemens 3VA1125-6ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1722595

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

339,00 €^*

Siemens 3VA1125-6ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1722596

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Siemens 3VA1125-6ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722597

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

425,00 €^*

Siemens 3VA1125-6EE36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1722598

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

405,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1727316 Siemens 3VA6210-8JQ41-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 100 A Preklopni napon (maks.): 600

Upute za rad i sigurnost

Upute za rad i sigurnost 1727316 Siemens 3VA6210-8JQ41-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 100 A Preklopni napon (maks.): 600

Opis

Zaštita od preopterećenja Ir = 40A ... 100A Zaštita od kratkog spoja Isd = 0,6..10x U, Ii = 1,5..12x U Inačica sklopke 3VA6 UL Frame 250 L 150kA @ 480V 4-polni sustav zaštite ETU560, LSIG, In = 100A N zaštita vodiča podesiva (isključeno, do 160%) Zaštita od uzemljivača Ig = 0,2 ... 1 x In = tg = 0,05-0,8s bez priključka 3VA6 prekidač za oblikovan slučaj s ETU 5-serija za zaštitu sustava, UL odobrenje. 3VA UL izmjenični prekidači kućišta Siemens, važna komponenta SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije, nude učinkovitu zaštitu sustava i startera putem sigurnog isključivanja u slučaju preopterećenja i kratkog spoja. 3VA postavlja standarde fleksibilnosti i modularnog pribora. Osim toga, 3VA UL izmjenjivač slučajnog prekidača nudi najbolje preduvjete za izvoz strojeva i proizvođača postrojenja diljem svijeta. Osim IEC standarda, dvije serije 3VA5 i 3VA6 također zadovoljavaju UL standard. Sve funkcionalnosti se stoga mogu koristiti i koristiti diljem svijeta za sustave. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava. 3. Dostupne su kao 3- i 4-polne verzije. 4. Četiri klase komutacijske snage od 35 kA. 150 kA pri 480 V. 5. Ovisno o veličini: Nazivna struja 40 A.600 A. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Serija ima elektroničko otpuštanje preko struje. 8. Ima integrirani zaslon za prikaz mjerenih vrijednosti. 9. Opcionalna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
