Name: Siemens 3VA2463-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 250 - 630 A Preklopni napon (maks.): 69
Brand: Siemens
SKU: 1736235
Availability: BackOrder

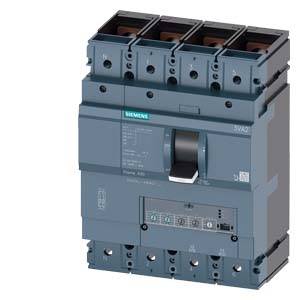

Četveropolarni prekidač snage tvrtke Siemens, model 3VA2, za nadzor i upravljanje električnim strujnim krugovima, sivo kućište.

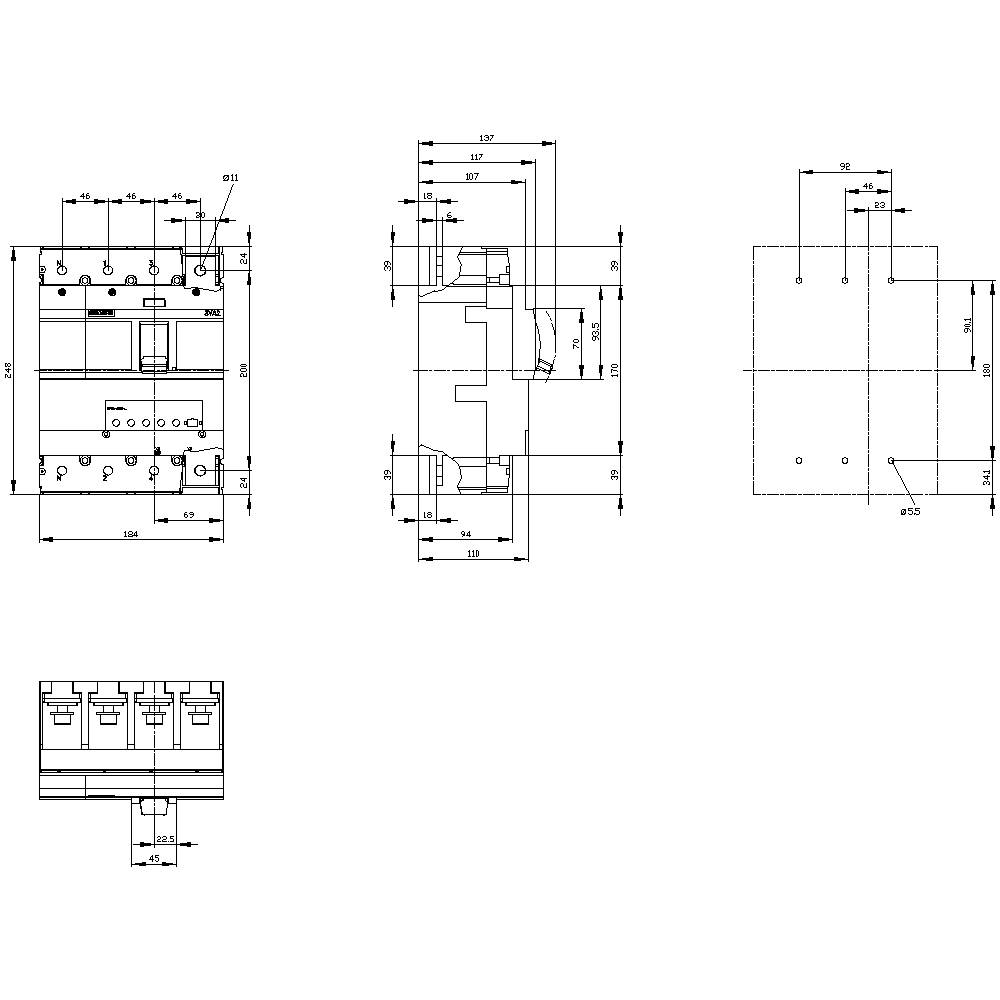

Tehnički crteži električnog prekidača s dimenzijama. Prikazuje prednji, bočni i pogled odozgo, uključujući detaljne mjere.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

630 A

Priključak

vijak

Tip

3VA2463-5HN42-0AA0

Područje podešavanja struje (min.)

250 A

Tehnički list (PDF)

Dostava sri,28.10.

Broj

kom. - zaliha Njemačka

Ukupno (3.449,00 € / komad)

3.449,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: Zaštita sustava Gubitak snage: 54 W Težina: 5.7 kg Mehanički vijek trajanja: 15000 Električni vijek trajanja: 4000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz

Vrsta proizvoda: učinski prekidač

Tip: 3VA2463-5HN42-0AA0

Područje podešavanja struje (min.): 250 A

Područje podešavanja struje (maks.): 630 A

Područje podešavanja (Struja): 250 - 630 A

Broj polova: 4-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija 3VA

Pogodno za marke: Siemens

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: M

Izvedba nadstrujnog okidača: ETU350

Priključak: vijak

: IP40

Dubina: 110 mm

Širina: 184 mm

Visina: 248 mm

dim.: (Š x V x D) 184 x 248 x 110 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 630 A

: 4

: 0

: 162 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Vrsta proizvoda

Vrsta ambalaže

Siemens 3RA6890-0BA adapter za učinski prekidač 1 St. Područje podešavanja (Struja): 25 A (max) Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 26 x 23 mm Piece

Kataloški br.:1737263

Dostava pon,26.10.

Conrad Electronic

25 A

adapter za učinski prekidač

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Siemens 3VA1010-2ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Single

Kataloški br.:1753036

Dostava pon,26.10.

Conrad Electronic

100 A

učinski prekidač

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Siemens 3VA1010-2ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1753052

Dostava pon,26.10.

Conrad Electronic

100 A

učinski prekidač

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

385,00 €^*

Siemens 3VA1010-2ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1753067

Dostava pon,26.10.

Conrad Electronic

100 A

učinski prekidač

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

Siemens 3VA1010-2ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1753080

Dostava sri,28.10.

Conrad Electronic

100 A

učinski prekidač

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

479,00 €^*

Siemens 3VA1010-3ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1753081

Dostava pon,26.10.

Conrad Electronic

100 A

učinski prekidač

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

Siemens 3VA1010-3ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1737507

Dostava pon,26.10.

Conrad Electronic

100 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

389,00 €^*

Siemens 3VA1010-3ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1737605

Dostava sri,28.10.

Conrad Electronic

100 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Siemens 3VA1010-3ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1737861

Dostava sri,28.10.

Conrad Electronic

100 A

učinski prekidač

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

485,00 €^*

Siemens 3VA1010-4ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1737862

Dostava pon,26.10.

Conrad Electronic

100 A

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1736235 Siemens 3VA2463-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 250 - 630 A Preklopni napon (maks.): 69

Upute za rad i sigurnost

Upute za rad i sigurnost 1736235 Siemens 3VA2463-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 250 - 630 A Preklopni napon (maks.): 69

Opis

3VA2 prekidač IEC Okvir 630 Sklopni kapacitet M Icu = 55kA @ 415V 4-polni, zaštita sustava ETU350, LSI, In = 630A Zaštita od preopterećenja Ir = 250A ... 630A Zaštita od kratkog spoja Isd = 1,5 ... 9x Ir, Ii = 9x U N Podesiva zaštita vodiča (ISKLJUČENO, 50%, 100%) Vijak s ravnim spojem 3VA2 izmjenični prekidač kućišta s ETU serije 3 za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora, ovisno o ETU. 3. Dostupne su kao 3- i 4-polne verzije. 4. Ovisno o veličini: Nazivna struja 25 A ... 630 A. 5. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Serija ima elektroničko otpuštanje preko struje. 8. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
