Name: Siemens 3VA2216-5JP42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690
Brand: Siemens
SKU: 1702849
Availability: BackOrder

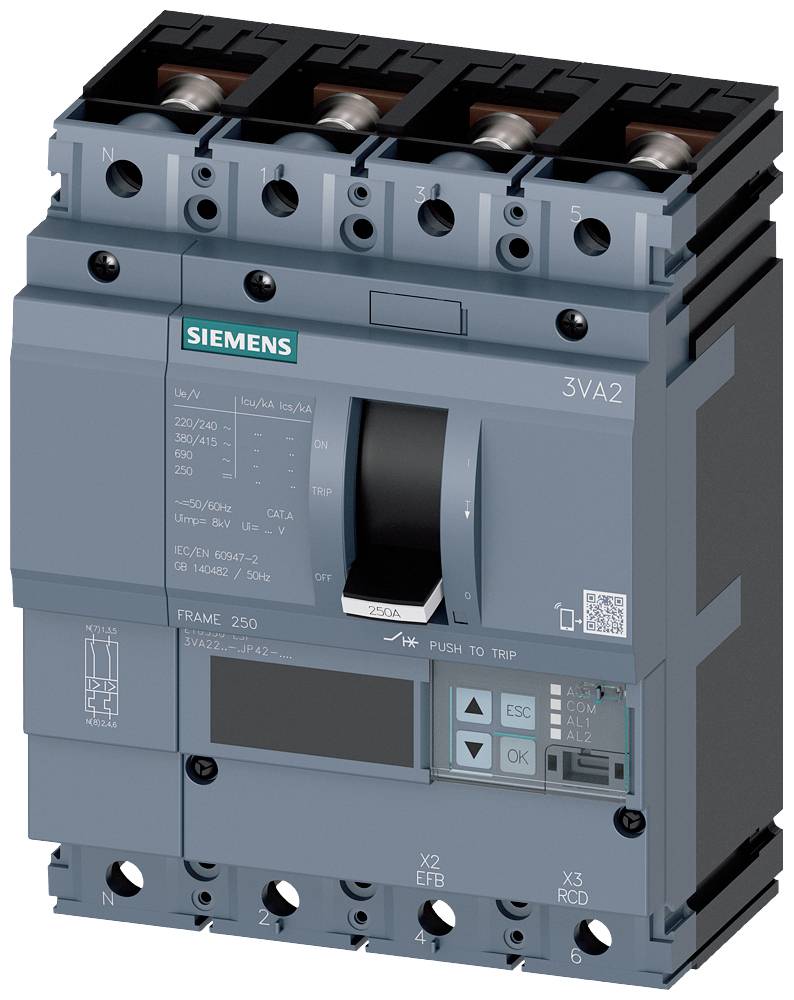

Električni prekidač marke Siemens. Model '3VA2'. Prikazuje upute za rukovanje i mogućnosti priključivanja.

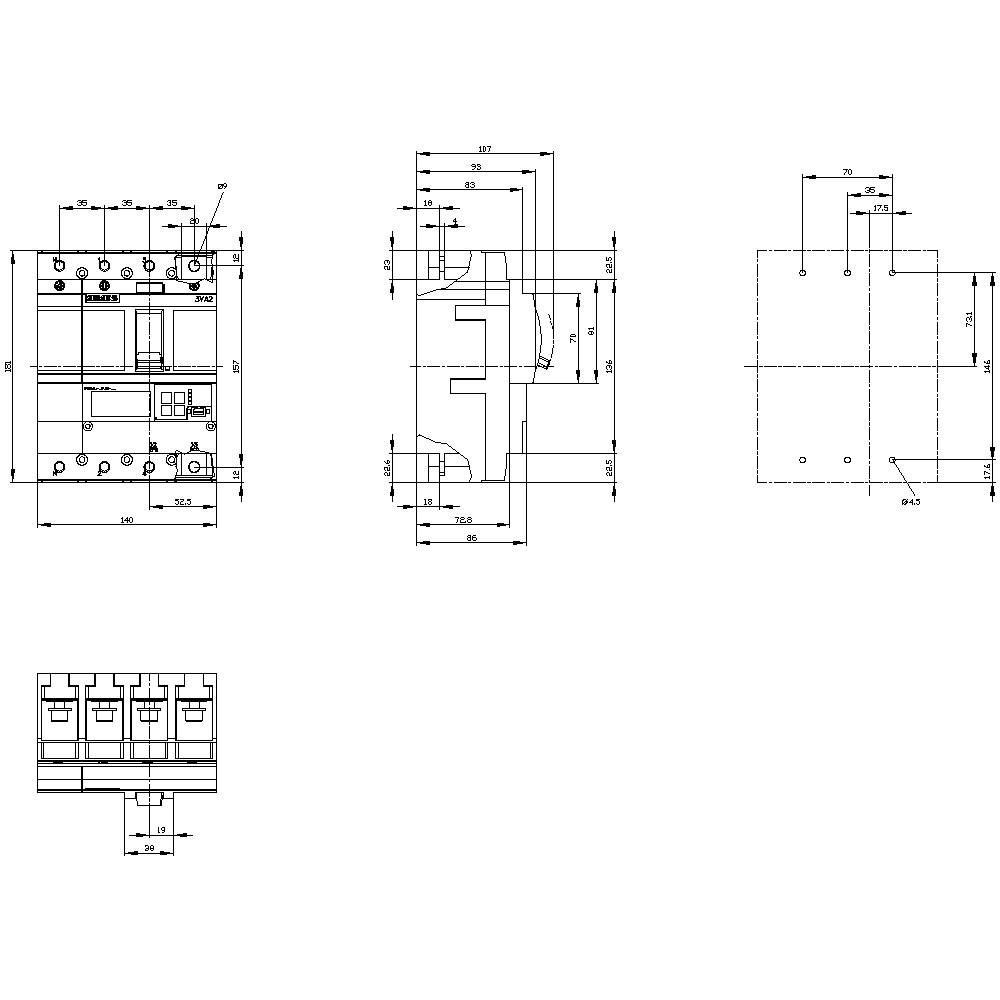

Tehnički nacrt prekidača s različitim pogledima i preciznim mjerama u milimetrima, prikazuje detalje priključaka.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

160 A

Priključak

vijak

Vrsta ambalaže

Piece

Tip

3VA2216-5JP42-0AA0

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (2.475,00 € / komad)

2.475,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: Zaštita sustava Gubitak snage: 19,7 W Težina: 3,09 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 10000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA2216-5JP42-0AA0

Područje podešavanja struje (min.): 63 A

Područje podešavanja struje (maks.): 160 A

Područje podešavanja (Struja): 63 - 160 A

Broj polova: 4-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija 3VA

Pogodno za marke: Siemens

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: M

Izvedba nadstrujnog okidača: ETU550

Priključak: vijak

: IP40

Dubina: 86 mm

Širina: 140 mm

Visina: 181 mm

dim.: (Š x V x D) 140 x 181 x 86 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 160 A

: 4

: 0

: 19.7 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Siemens 3VA1020-4ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 20 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1700000

Dostava sri,28.10.

Conrad Electronic

20 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Siemens 3VA1025-4ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1705404

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3VA1032-4ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 32 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1703153

Dostava pon,26.10.

Conrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Siemens 3VA1040-2ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1706329

Dostava sri,28.10.

Conrad Electronic

40 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3VA1040-3ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1706146

Dostava sri,28.10.

Conrad Electronic

40 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

319,00 €^*

Siemens 3VA1040-3ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1700749

Dostava sri,28.10.

Conrad Electronic

40 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Siemens 3VA1050-3ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 50 - 50 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1700397

Dostava pon,26.10.

Conrad Electronic

50 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

319,00 €^*

Siemens 3VA1063-2ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1700646

Dostava sri,28.10.

Conrad Electronic

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

Siemens 3VA1063-2ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1700894

Dostava sri,28.10.

Conrad Electronic

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

399,00 €^*

Siemens 3VA1063-3ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1700527

Dostava pon,26.10.

Conrad Electronic

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

279,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1702849 Siemens 3VA2216-5JP42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690

Upute za rad i sigurnost

Upute za rad i sigurnost 1702849 Siemens 3VA2216-5JP42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690

Opis

Leistungsschalter 3VA2 IEC Frame 250 Schaltvermögenklasse M Icu=55kA @ 415V 4-polig, Anlagenschutz ETU550, LSI, In=160A Überlastschutz Ir=63A...160A Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..12x In N-Leiterschutz einstellbar (OFF, bis 160%) Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 5-er Reihe für Anlagenschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1.Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A...630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Hervorragendes selektives Schutzverhalten im Bemessungsbetriebsstrom-Abstand 1 : 2,5 und 1:1,6. 8. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 9. Verfügt über ein integriertes Display zur Messwertanzeige. 10. Optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 11. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.

Ovaj tekst je strojno preveden.
