Name: Siemens 3VA2116-8JP32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690
Brand: Siemens
SKU: 1701271
Availability: BackOrder

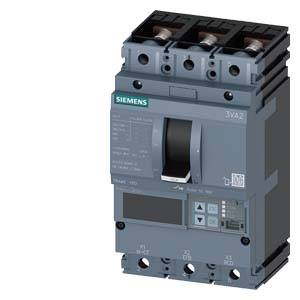

Trofazni prekidač snage tvrtke Siemens, model 3VA2, za prekid strujnog kruga. Pogodan za industrijske primjene.

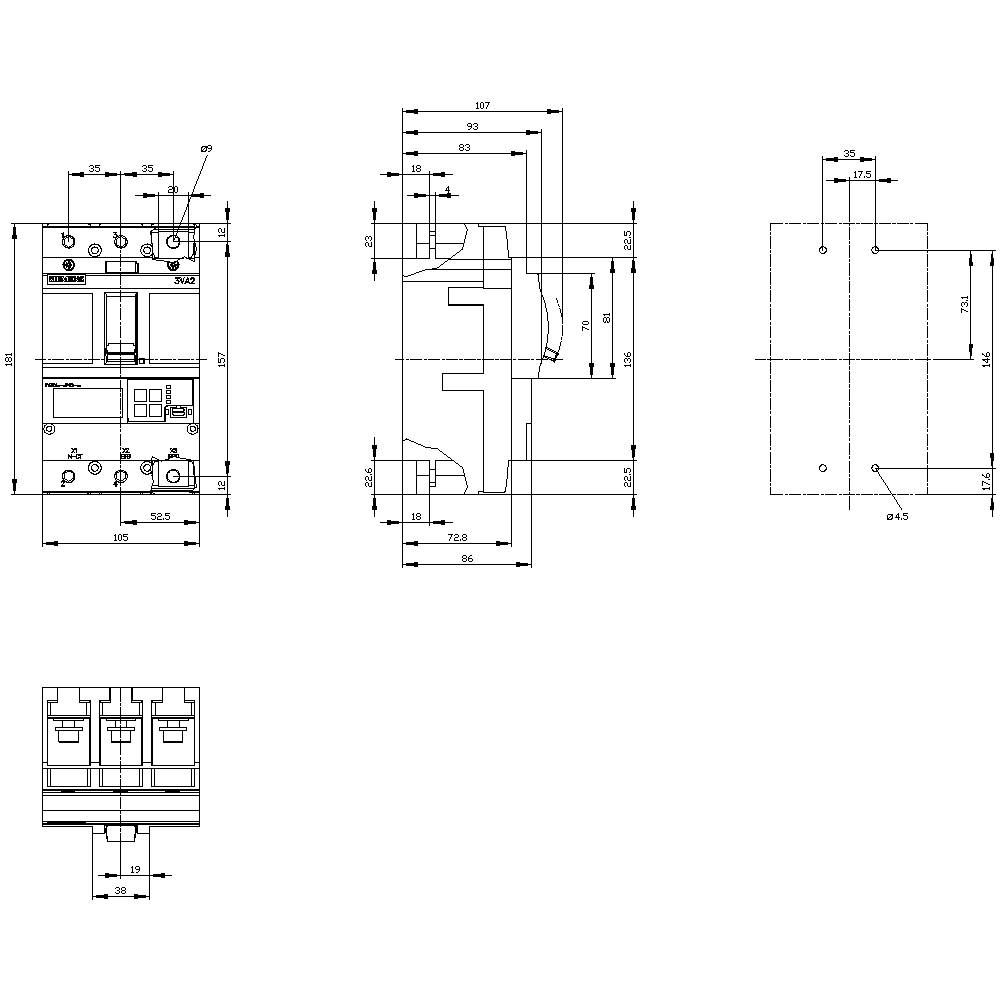

Tehnički nacrt elektroničke sheme s detaljnim mjerama električnih komponenata i priključnih točaka.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

160 A

Priključak

vijak

Vrsta ambalaže

Piece

Tip

3VA2116-8JP32-0AA0

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (1.995,00 € / komad)

1.995,00 €

uklj. PDV

samo 92,21 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: Zaštita sustava Gubitak snage: 19,7 W Težina: 2,29 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 12000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA2116-8JP32-0AA0

Područje podešavanja struje (min.): 63 A

Područje podešavanja struje (maks.): 160 A

Područje podešavanja (Struja): 63 - 160 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: L

Izvedba nadstrujnog okidača: ETU550

Priključak: vijak

: IP40

Dubina: 86 mm

Širina: 105 mm

Visina: 181 mm

dim.: (Š x V x D) 105 x 181 x 86 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 160 A

: 3

: 64-160 A

: 0

: 690-690 V

: 19.7 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 150 kA

: 96-1600 A

: 240-1600 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Siemens 3VA1125-5EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1703960

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3VA1125-5GE42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1703964

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

459,00 €^*

Siemens 3VA1125-5GE46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1703965

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

499,00 €^*

Siemens 3VA1125-6EF46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1703809

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

575,00 €^*

Siemens 3VA1132-3EF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1701157

Dostava sri,28.10.

Conrad Electronic

32 A

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

Siemens 3VA1132-3GD42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 32 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1706759

Dostava sri,28.10.

Conrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

405,00 €^*

Siemens 3VA1132-4EE32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1706760

Dostava pon,26.10.

Conrad Electronic

32 A

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Siemens 3VA1132-4EE46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1706761

Dostava sri,28.10.

Conrad Electronic

32 A

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Siemens 3VA1132-4GF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1706392

Dostava sri,28.10.

Conrad Electronic

32 A

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

485,00 €^*

Siemens 3VA1132-5ED16-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 32 - 32 A Preklopni napon (maks.): 415 V/AC (Š x V x D) 25.4 x 130 x 70 mm Piece

Kataloški br.:1700984

Dostava sri,28.10.

Conrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1701271 Siemens 3VA2116-8JP32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690

Upute za rad i sigurnost

Upute za rad i sigurnost 1701271 Siemens 3VA2116-8JP32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690

Opis

Zaštitni krug 3VA2 IEC Okvir 160 Sklopni kapacitet klase L Icu = 150kA @ 415V 3-polni sustav zaštite ETU550, LSI, In = 160A Zaštita od preopterećenja Ir = 63A ... 160A Zaštita od kratkog spoja Isd = 0.6..10x In, Ii = 1.5 .. 10x Zaštita N-vodiča po izboru s vanjskim strujnim transformatorom, do 160% vijčanog spoja 3VA2 izmjenjivača kućišta slučaja s ETU 5-serija za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA oblikovanog prekidača sklopa kućišta karakterizira: 1. Kompaktni dizajn. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora. 3. Dostupne su kao 3- i 4-polne verzije. 4. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 5. Ovisno o veličini: Nazivna struja 25 A ... 630 A. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Izvrsno ponašanje selektivne zaštite na nazivnoj radnoj struji udaljenost 1: 2,5 i 1: 1,6. 8. Serija ima elektroničko otpuštanje preko struje. 9. Ima integrirani zaslon za prikaz mjerenih vrijednosti. 10. Opcionalna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 11. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
