Name: Siemens 3VA2116-6KP46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690
Brand: Siemens
SKU: 1725684
Availability: BackOrder

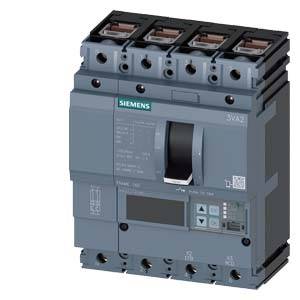

Sivi automatski prekidač marke Siemens, model 3VA2, s četiri priključka na vrhu. Dvije funkcije uključivanja i indikacije na prednjoj strani.

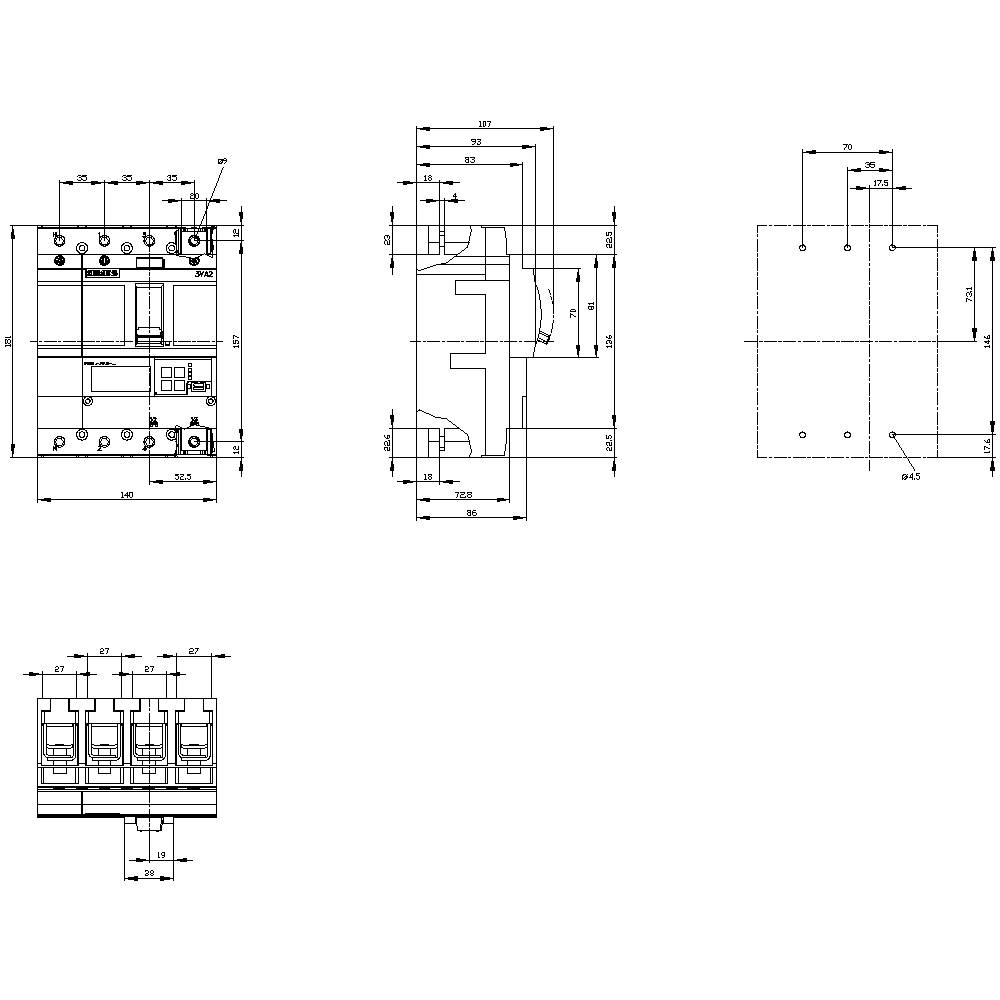

Tehnički nacrt električnog prekidača s više prikaza i preciznim mjerama. Prikazuje detalje prekidača i položaje učvršćivanja.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

160 A

Priključak

stezaljka

Vrsta ambalaže

Single

Tip

3VA2116-6KP46-0AA0

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (2.305,00 € / komad)

2.305,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: Zaštita sustava Gubitak snage: 25,5 W Težina: 3,15 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 12000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz

Vrsta ambalaže: Single

Vrsta proizvoda: učinski prekidač

Tip: 3VA2116-6KP46-0AA0

Područje podešavanja struje (min.): 63 A

Područje podešavanja struje (maks.): 160 A

Područje podešavanja (Struja): 63 - 160 A

Broj polova: 4-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija 3VA

Pogodno za marke: Siemens

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: H

Izvedba nadstrujnog okidača: ETU850

Priključak: stezaljka

: IP40

Dubina: 86 mm

Širina: 140 mm

Visina: 181 mm

dim.: (Š x V x D) 140 x 181 x 86 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 160 A

: 4

: 64-160 A

: 0

: 690-690 V

: 25.5 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 85 kA

: 96-1600 A

: 240-1600 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Siemens 3VA1125-5EF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722589

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

455,00 €^*

Siemens 3VA1125-5EF46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1722590

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Siemens 3VA1125-5GD42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722591

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

Siemens 3VA1125-5GD46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1722592

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

479,00 €^*

Siemens 3VA1125-5GF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722593

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

515,00 €^*

Siemens 3VA1125-5GF46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722594

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

509,00 €^*

Siemens 3VA1125-6ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1722595

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

339,00 €^*

Siemens 3VA1125-6ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1722596

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Siemens 3VA1125-6ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1722597

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

425,00 €^*

Siemens 3VA1125-6EE36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1722598

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

405,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1725684 Siemens 3VA2116-6KP46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690

Upute za rad i sigurnost

Upute za rad i sigurnost 1725684 Siemens 3VA2116-6KP46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690

Opis

3VA2 prekidač IEC Okvir 160 Sklopni kapacitet H Icu = 85kA @ 415V 4-polni, zaštita sustava ETU850, LSI, In = 160A Zaštita od preopterećenja Ir = 63A ... 160A Zaštita od kratkog spoja Isd = 0.6..10x U, Ii = 1.5 .. 10x Podesiva u N vodljivoj zaštiti (OFF, do 100%) Priključak na stezaljkama 3VA2 izmjenični prekidač kućišta s ETU 8-serija za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora. 3. Dostupne su kao 3- i 4-polne verzije. 4. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 5. Ovisno o veličini: nazivna struja 25 A.630 A. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Serija ima elektroničko otpuštanje preko struje. 8. Ima integrirani zaslon za prikaz mjerenih vrijednosti. 9. Integrirana mjerna funkcija i dodatna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
