Name: Siemens 3VA2063-8JQ46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 63 A Preklopni napon (maks.): 690
Brand: Siemens
SKU: 1701520
Availability: BackOrder

Sivo-crni Siemensov prekidač snage serije 3VA2. Četveropolni dizajn s vidljivim mehanizmom sklapanja.

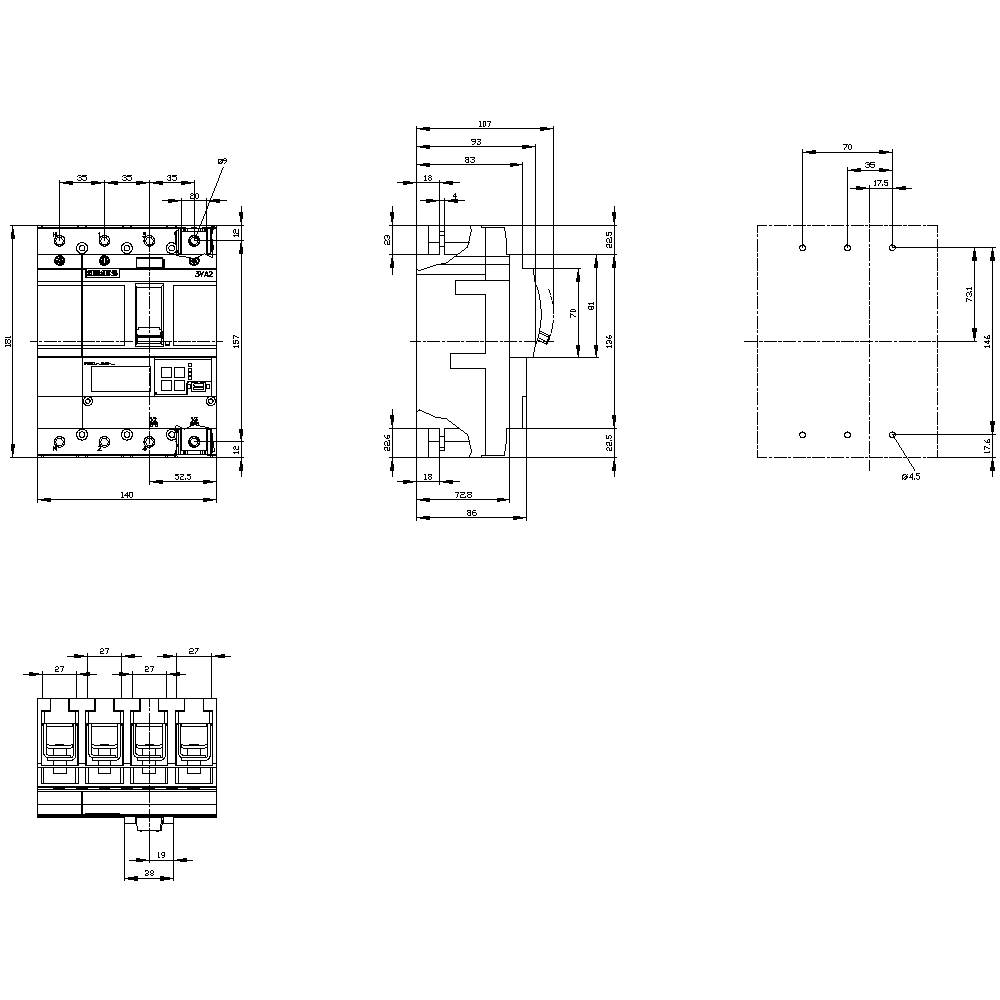

Tehnički nacrt električne sklopne naprave s više prikaza: prednji, bočni i pogled odozgo, uključujući detaljne dimenzije i mjerne oznake.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

63 A

Priključak

stezaljka

Vrsta ambalaže

Piece

Tip

3VA2063-8JQ46-0AA0

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (2.105,00 € / komad)

2.105,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Siemens 3VA2063-8JQ46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 140 x 181 x 86 mm Piece

Više informacija

Tehnički podaci

Dizajn: Zaštita sustava Gubitak snage: 3 W Težina: 3.14 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 14000 Izolacijski napon: 800 V

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA2063-8JQ46-0AA0

Područje podešavanja struje (min.): 25 A

Područje podešavanja struje (maks.): 63 A

Područje podešavanja (Struja): 25 - 63 A

Broj polova: 4-polni

Preklopni napon (maks.): 690 V/AC

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: L

Izvedba nadstrujnog okidača: ETU560

Određene značajke: utični

Priključak: stezaljka

: IP40

Dubina: 86 mm

Širina: 140 mm

Visina: 181 mm

dim.: (Š x V x D) 140 x 181 x 86 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 63 A

: 4

: 0

: 3 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 150 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Područje podešavanja struje (min.)

Siemens 3VA1020-4ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 20 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1700000

Dostava sri,28.10.

Conrad Electronic

20 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Siemens 3VA1025-4ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm

Kataloški br.:1705404

Dostava sri,28.10.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3VA1032-4ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 32 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1703153

Dostava pon,26.10.

Conrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Siemens 3VA1040-2ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1706329

Dostava sri,28.10.

Conrad Electronic

40 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3VA1040-3ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1706146

Dostava sri,28.10.

Conrad Electronic

40 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

319,00 €^*

Siemens 3VA1040-3ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 40 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1700749

Dostava sri,28.10.

Conrad Electronic

40 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Siemens 3VA1050-3ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 50 - 50 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1700397

Dostava pon,26.10.

Conrad Electronic

50 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

319,00 €^*

Siemens 3VA1063-2ED42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1700646

Dostava sri,28.10.

Conrad Electronic

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

Siemens 3VA1063-2ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Piece

Kataloški br.:1700894

Dostava sri,28.10.

Conrad Electronic

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

399,00 €^*

Siemens 3VA1063-3ED32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1700527

Dostava pon,26.10.

Conrad Electronic

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

279,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1701520 Siemens 3VA2063-8JQ46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 63 A Preklopni napon (maks.): 690

Upute za rad i sigurnost

Upute za rad i sigurnost 1701520 Siemens 3VA2063-8JQ46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 25 - 63 A Preklopni napon (maks.): 690

Opis

3VA2 prekidač IEC Okvir 100 Sklopni kapacitet klase L Icu = 150kA @ 415V 4-polni, zaštita sustava ETU560, LSIG, In = 63A Zaštita od preopterećenja Ir = 25A ... 63A Zaštita od kratkog spoja Isd = 0.6..10x In, Ii = 1.5 .. 12x U N-žičnoj zaštiti podesivo (OFF, do 160%) Zaštita od zemljovida može se isključiti Ig = 0,25 ... 1 x In = tg = 0,05-0,8s Priključak na stezaljkama 3VA2 prekidač kućišta s ETU serije 5 za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA oblikovanog prekidača sklopa kućišta karakterizira: 1. Kompaktni dizajn. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora. 3. Dostupne su kao 3- i 4-polne verzije. 4. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 5. Ovisno o veličini: Nazivna struja 25 A ... 630 A. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Izvrsno ponašanje selektivne zaštite na nazivnoj radnoj struji udaljenost 1: 2,5 i 1: 1,6. 8. Serija ima elektroničko otpuštanje preko struje. 9. Ima integrirani zaslon za prikaz mjerenih vrijednosti. 10. Opcionalna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 11. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
