Name: Siemens 3VA1463-5FF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 441 - 630 A Preklopni napon (maks.): 69
Brand: Siemens
SKU: 2862498
Availability: BackOrder

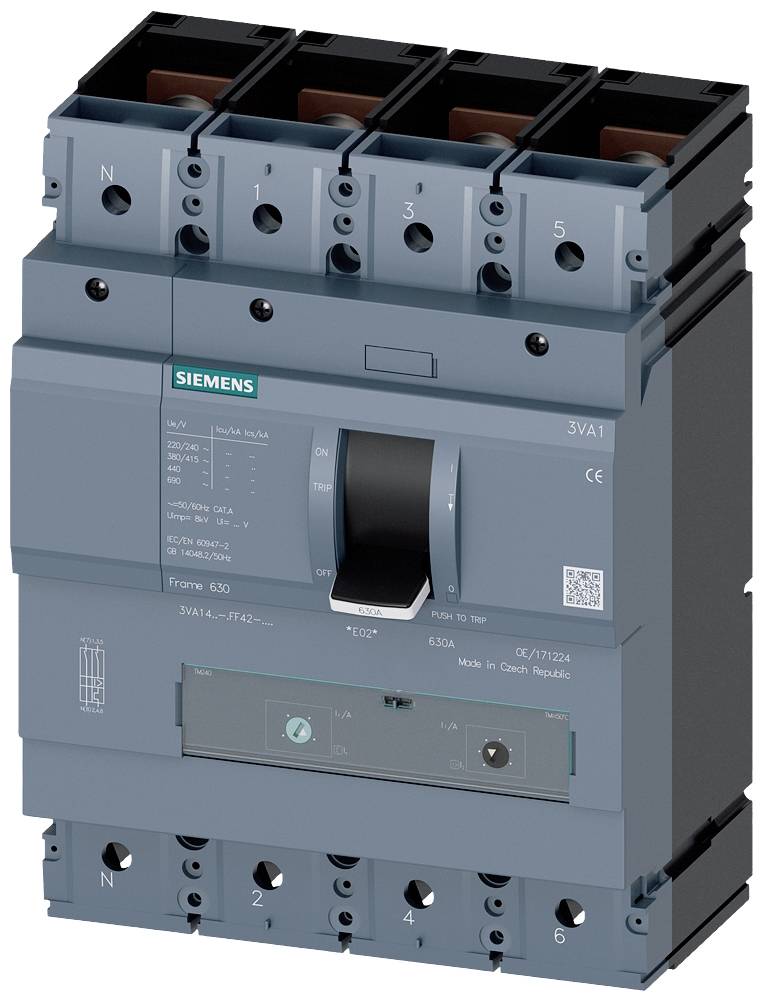

Prekidač 'Siemens 3VA1' sa sivo-plavim kućištem, ručica naprijed, model broj i tehnički detalji vidljivi.

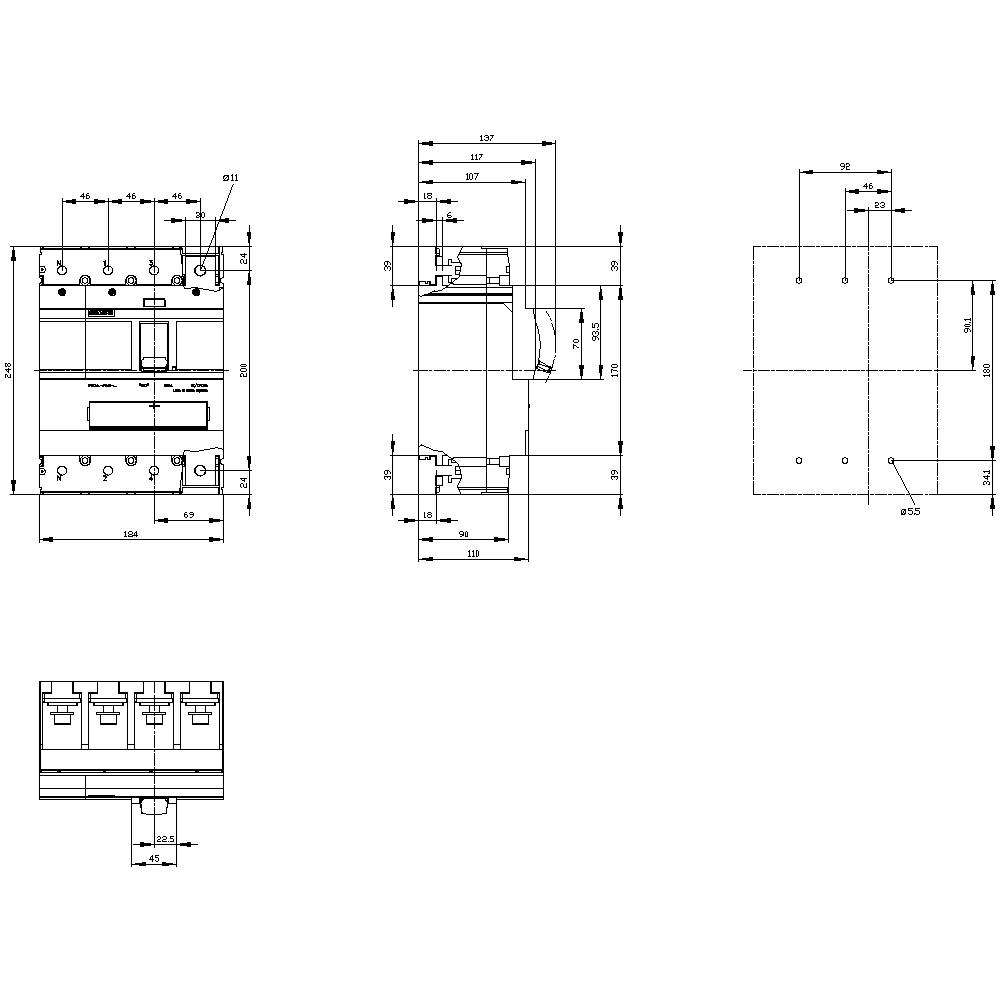

Tehnički nacrt dijela s detaljnim dimenzijama i pogledima sprijeda, sa strane i odozgo, uključujući mjerne oznake.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

630 A

Priključak

vijak

Vrsta ambalaže

Piece

Tip

3VA1463-5FF42-0AA0

Tehnički list (PDF)

Dostava sri,28.10.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (4.275,00 € / komad)

4.275,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Prikladnost za upotrebu: zaštita bilja
Raspored električnog priključka / za glavni krug: prednji priključak
Dizajn upravljačkog elementa: sklopka
Mehanički životni vijek (ciklusi preklapanja) / tipično: 15000
Električni život (ciklusi preklapanja) / na AC-1 / na 380/415 V: 4000
Električni život (ciklusi preklapanja) / pri 1/2 nazivne vrijednosti struje / pri AC-1 / pri 380/415 V: 12000
Električni život (ciklusi preklapanja) / na AC-1 / na 690 V: 2700
Komponenta proizvoda / gumb za podešavanje: da
Proširenje proizvoda / opcija / motorni pogon: da
Zaštita uređaja: da
Završna obrada / Terminali / Završna obrada prekidača (N, 1, 3, 5): srebrna
Završna obrada / Terminali / Završna obrada dna prekidača (N, 2, 4, 6): srebrna
Izolacijski napon: 800V
Gubitak snage / maksimalno: 192,9 W
Vrsta zaštite / prekostrujni okidač: LIN
Dizajn nadzora zemljospoja: Nema
Verzija I otpuštanja / podesiva: da
Prekidna sposobnost Radna struja kratkog spoja (Ics) / na 240 V: 85 kA
Prekidna sposobnost Radna struja kratkog spoja (Ics) / pri 690 V: 5 kA
Ograničenje prekidne sposobnosti struje kratkog spoja (Icu) / na 240 V: 85 kA
Prekidna snaga krajnje struje kratkog spoja (Icu) / pri 690 V: 7 kA
Struja kratkog spoja (Icm) / pri 240 V: 187 kA
Struja kratkog spoja (Icm) / pri 690 V: 11,9 kA
Značajka proizvoda / s L otpuštanjem / podesivo: da
Vrsta presjeka spojivih vodiča / za spoj ravne šipke / minimalno: 20 x 1 mm
Vrsta presjeka spojivih vodiča / za spoj ravne šipke / maksimalno: 35 x 10 mm

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA1463-5FF42-0AA0

Područje podešavanja struje (min.): 441 A

Područje podešavanja struje (maks.): 630 A

Područje podešavanja (Struja): 441 - 630 A

Broj polova: 4-polni

Preklopni napon (maks.): 690 V/AC
600 V/DC

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: M

Izvedba nadstrujnog okidača: TM240

Priključak: vijak

: IP40

Dubina: 110 mm

Širina: 184 mm

Visina: 248 mm

dim.: (Š x V x D) 184 x 248 x 110 mm

Sadržaj: 1 St.

RoHS-konforno: Da

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 369 mm

Kataloški br.:2261643

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.029,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" rastavna sklopka napajanja 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 320 x 541 x 374 mm

Kataloški br.:2261655

Nije dostupno

Conrad Electronic

rastavna sklopka napajanja

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

5.239,00 €^*

plus 62,50 € doplata za glomaznu robu

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260549

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.469,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260474

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.109,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260477

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.439,00 €^*

Siemens "delete" teretna rastavna sklopka 1 St.

Kataloški br.:2260475

Nije dostupno

Conrad Electronic

teretna rastavna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.159,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260702

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.169,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260703

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.299,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260666

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.669,00 €^*

Siemens "delete" učinski prekidač 1 St.

Kataloški br.:2260689

Nije dostupno

Conrad Electronic

učinski prekidač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.979,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2862498 Siemens 3VA1463-5FF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 441 - 630 A Preklopni napon (maks.): 69

Upute za rad i sigurnost

Upute za rad i sigurnost 2862498 Siemens 3VA1463-5FF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 441 - 630 A Preklopni napon (maks.): 69

Opis

Automatski osigurač 3VA1 IEC frame 630 klasa sklopnog kapaciteta S Icu=55kA @ 415V 4-polni, zaštita sustava TM240, ATAM, In=630A zaštita od preopterećenja Ir=440A...630A zaštita od kratkog spoja Ii=4...8 x In N zaštita vodiča 50% vijčani plosnati spoj 3VA1 prekidač u lijevanom kućištu za zaštitu startera. Siemensovi prekidači s lijevanim kućištem 3VA, kao važan dio SENTRON zaštitnih komponenti za industrijske primjene i primjene u infrastrukturnom sektoru, nude učinkovitu zaštitu sustava, pokretača i motora kroz sigurno isključivanje u slučaju preopterećenja ili kratkog spoja. 3VA prekidači u lijevanom kućištu postavljaju standarde u pogledu fleksibilnosti i modularne raznolikosti dodataka. Uniformni dodaci za nekoliko veličina u svim serijama 3VA1 i 3VA2 prekidača u lijevanom kućištu. Ovu varijantu prekidača u lijevanom kućištu od 3VA prvenstveno karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu startera za zaštitu elektromotora od kratkog spoja. 3. Dostupan kao 3-polna verzija. 4. Ovisno o veličini: nazivna radna struja od 32 A...200 A. 5. sklopni kapacitet 55 kA ... 70 kA pri 415 V. 6. Moguća ugradnja u fiksnu instalaciju i utična tehnika. 7. Serija ima termalno-magnetski prekostrujni okidač 8. Modularni unutarnji dodaci koji se lako sastavljaju s više funkcija. 9. Univerzalna dodatna platforma za sve automatske prekidače u lijevanom kućištu od 3VA.

Ovaj tekst je strojno preveden.
