Name: Siemens 3VA1180-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 56 - 80 A Preklopni napon (maks.): 690
Brand: Siemens
SKU: 1539044
Availability: BackOrder

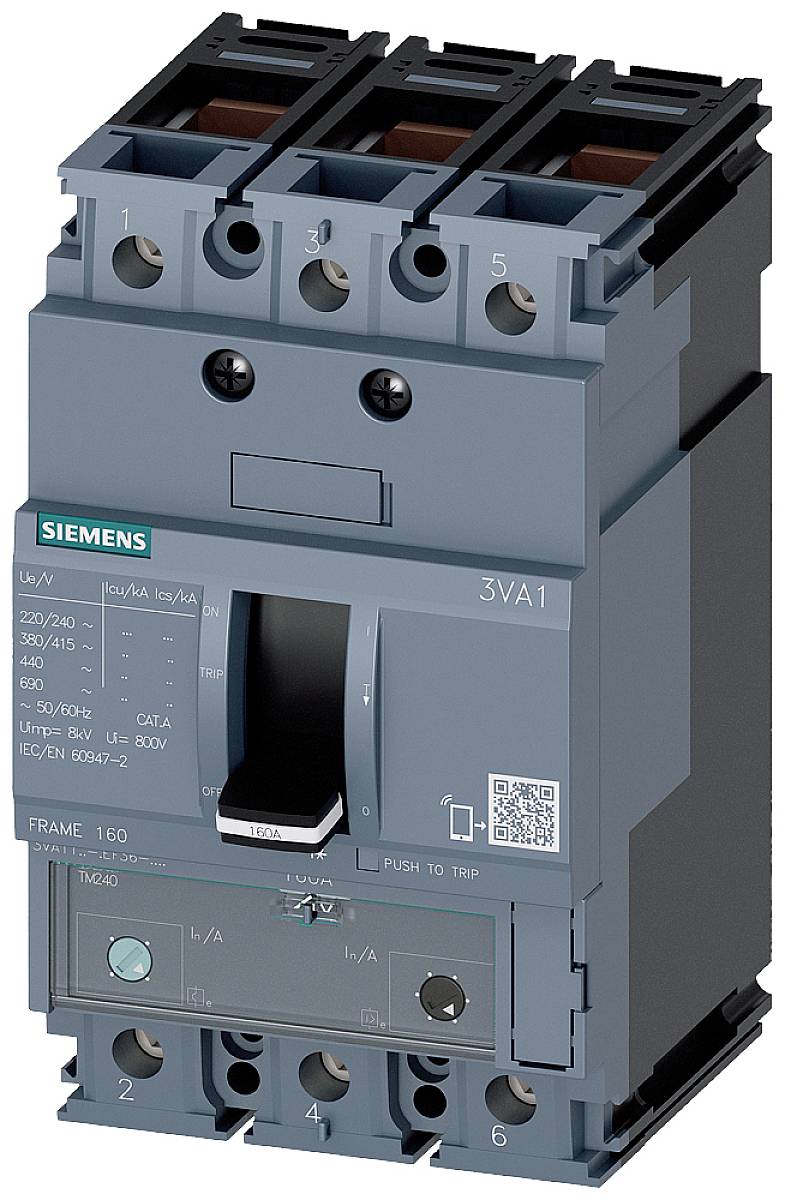

Automatski prekidač u tamnom kućištu s natpisom 'Siemens 3VA1'. Pogodan za različite napone i struje.

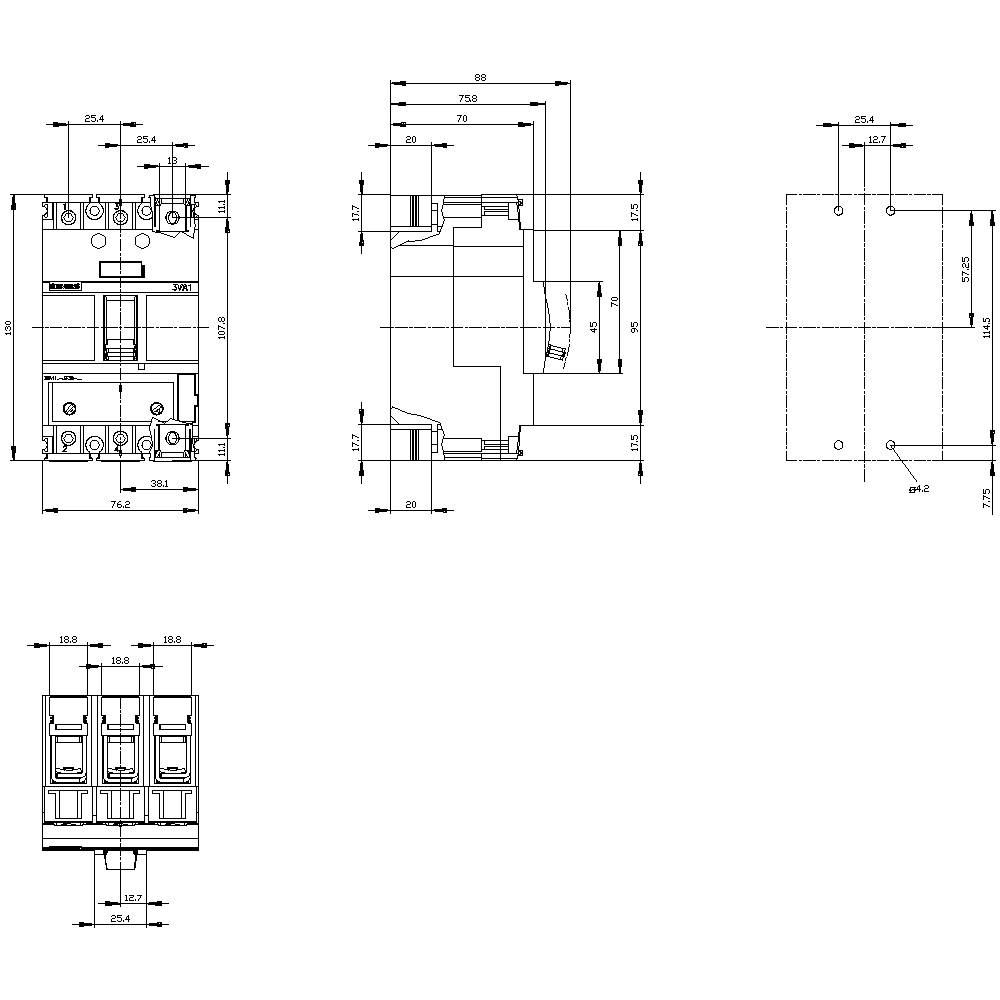

Tehnički nacrt električnog prekidača s prednjim, bočnim i pogledom odozgo. Navedene su mjere i tehnički detalji.

1/2

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

80 A

Priključak

stezaljka

Vrsta ambalaže

Piece

Tip

3VA1180-3EF36-0AA0

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (399,00 € / komad)

399,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dizajn: Zaštita sustava Mehanički radni vijek: 20000 Električni vijek trajanja: 8000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz Gubitak snage: 6,4 W Težina: 0,9 kg

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3VA1180-3EF36-0AA0

Područje podešavanja struje (min.): 56 A

Područje podešavanja struje (maks.): 80 A

Područje podešavanja (Struja): 56 - 80 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija 3VA

Pogodno za marke: Siemens

Vrsta montaže (Relej): fiksna instalacija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Klasa rasklopne moći: N

Izvedba nadstrujnog okidača: TM240

Određene značajke: s pomoćnim kontaktom

Priključak: stezaljka

: IP40

Dubina: 70 mm

Širina: 76.2 mm

Visina: 130 mm

dim.: (Š x V x D) 76.2 x 130 x 70 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 0

: 0

: 80 A

: 3

: 0

: 19.2 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 25 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Vrsta ambalaže

Područje podešavanja struje (min.)

Siemens 3VA1110-3ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539052

Dostava pon,26.10.

Conrad Electronic

100 A

Piece

100 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

385,00 €^*

Siemens 3VA1110-3EE36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 70 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539006

Dostava pon,26.10.

Conrad Electronic

100 A

Piece

70 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

415,00 €^*

Siemens 3VA1110-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 70 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1539039

Dostava pon,26.10.

Conrad Electronic

100 A

70 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Siemens 3VA1110-4ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539089

Dostava sri,28.10.

Conrad Electronic

100 A

Piece

100 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

365,00 €^*

Siemens 3VA1110-4EE36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 70 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539019

Dostava pon,26.10.

Conrad Electronic

100 A

Piece

70 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

Siemens 3VA1110-4EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 70 - 100 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539071

Dostava pon,26.10.

Conrad Electronic

100 A

Piece

70 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

479,00 €^*

Siemens 3VA1112-3ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 125 - 125 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm

Kataloški br.:1539009

Dostava pon,26.10.

Conrad Electronic

125 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Siemens 3VA1112-3EE36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 88 - 125 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539007

Dostava pon,26.10.

Conrad Electronic

125 A

Piece

88 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

585,00 €^*

Siemens 3VA1112-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 88 - 125 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539001

Dostava pon,26.10.

Conrad Electronic

125 A

Piece

88 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

635,00 €^*

Siemens 3VA1112-4ED36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 125 - 125 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 76.2 x 130 x 70 mm Piece

Kataloški br.:1539090

Dostava sri,28.10.

Conrad Electronic

125 A

Piece

125 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

569,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1539044 Siemens 3VA1180-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 56 - 80 A Preklopni napon (maks.): 690

Upute za rad i sigurnost

Upute za rad i sigurnost 1539044 Siemens 3VA1180-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 56 - 80 A Preklopni napon (maks.): 690

Opis

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 3-pole, line protection TM240, ATAM, In=80A overload protection Ir=56A...80A short-circuit protection Ii=5...10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
