Name: Siemens 3RW5544-2HA16 3RW55442HA16 mekani pokretač Snaga motora bei 400 V 132 kW Snaga motora kod 230 V 75 kW 200 V, 690
Brand: Siemens
SKU: 2864696
Availability: BackOrder

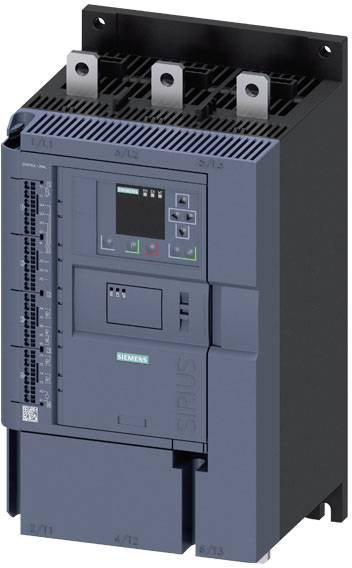

Elektronički pokretač motora tvrtke Siemens, model Sirius. Kompaktan, plavi kućišt s upravljačkim elementima i priključcima na vrhu.

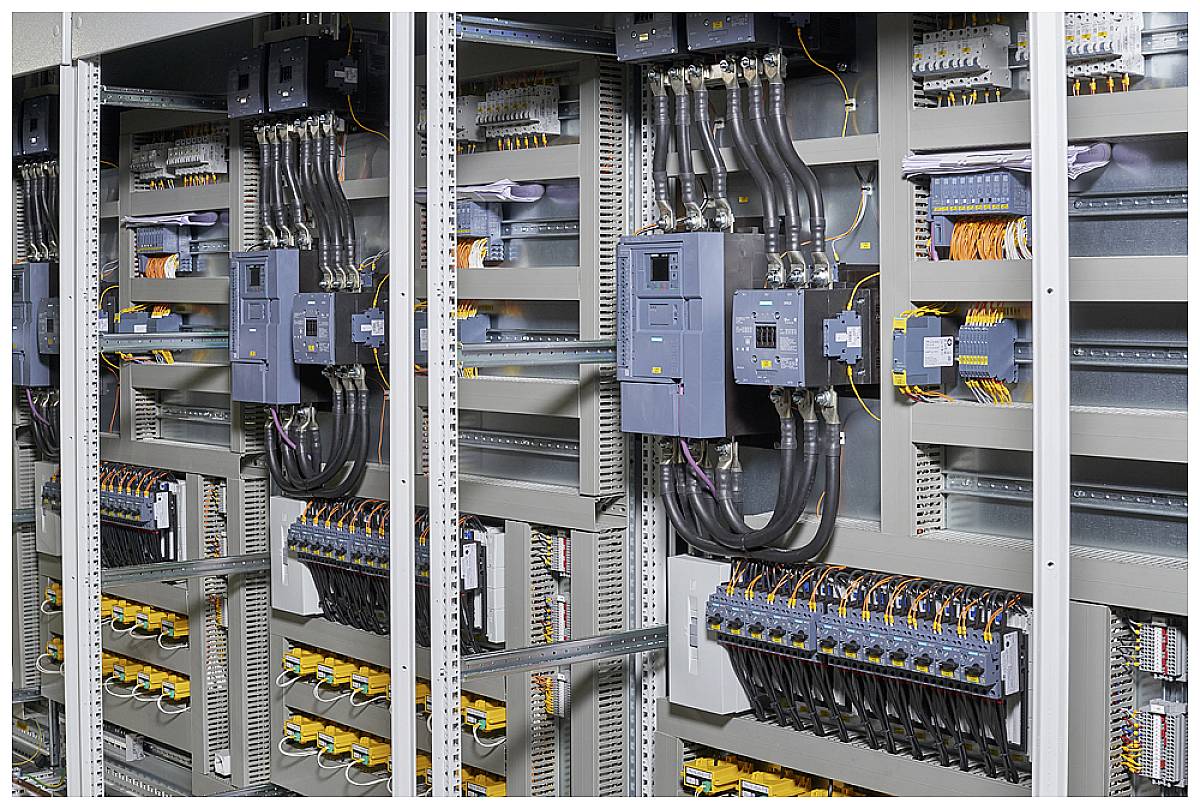

Električni razvodni ormar s više kabela, sklopki i uređaja za upravljanje industrijskim strojevima u postrojenju.

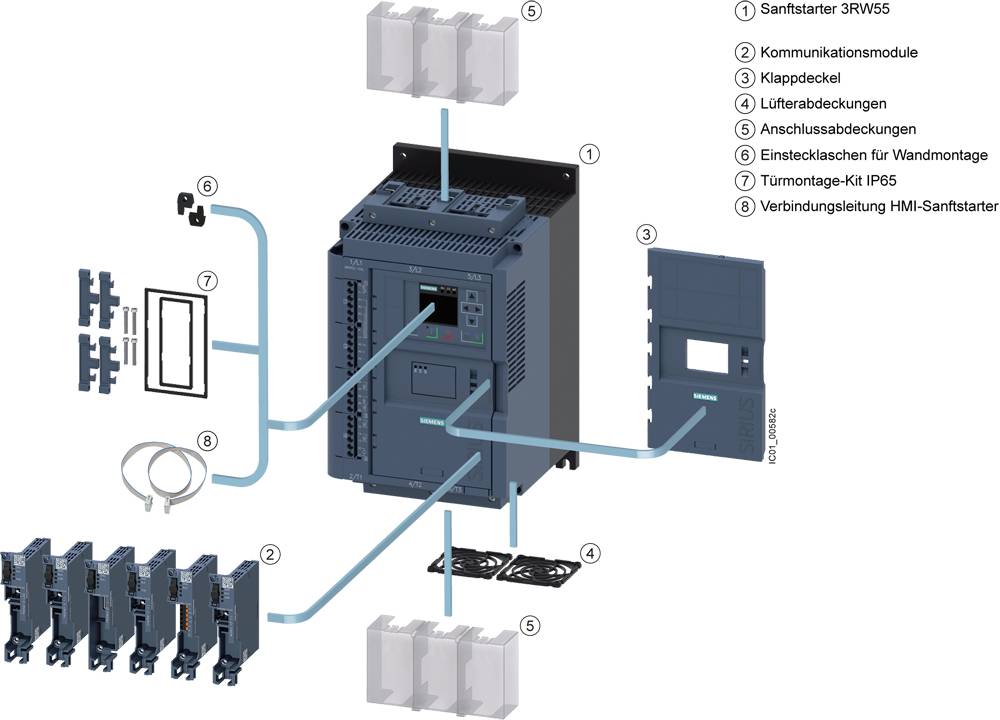

Grafički prikaz prikazuje postavljanje mekog pokretača 3RW55. Prikazani su numerirani komponenti i kabeli, uključujući ugradnju i spajanje.

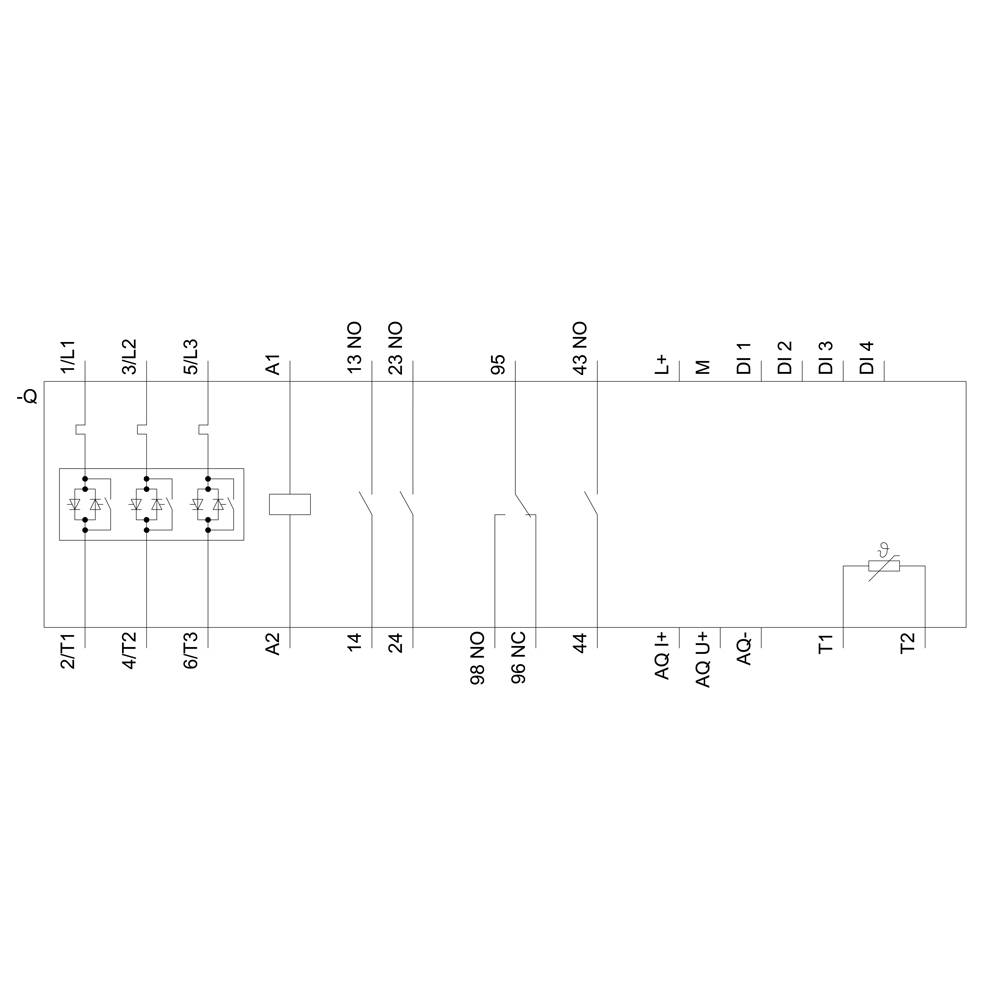

Elektrotehnička shema koja prikazuje električne conexije i komponente upravljačke jedinice, uključujući stezaljke, sklopke i releje.

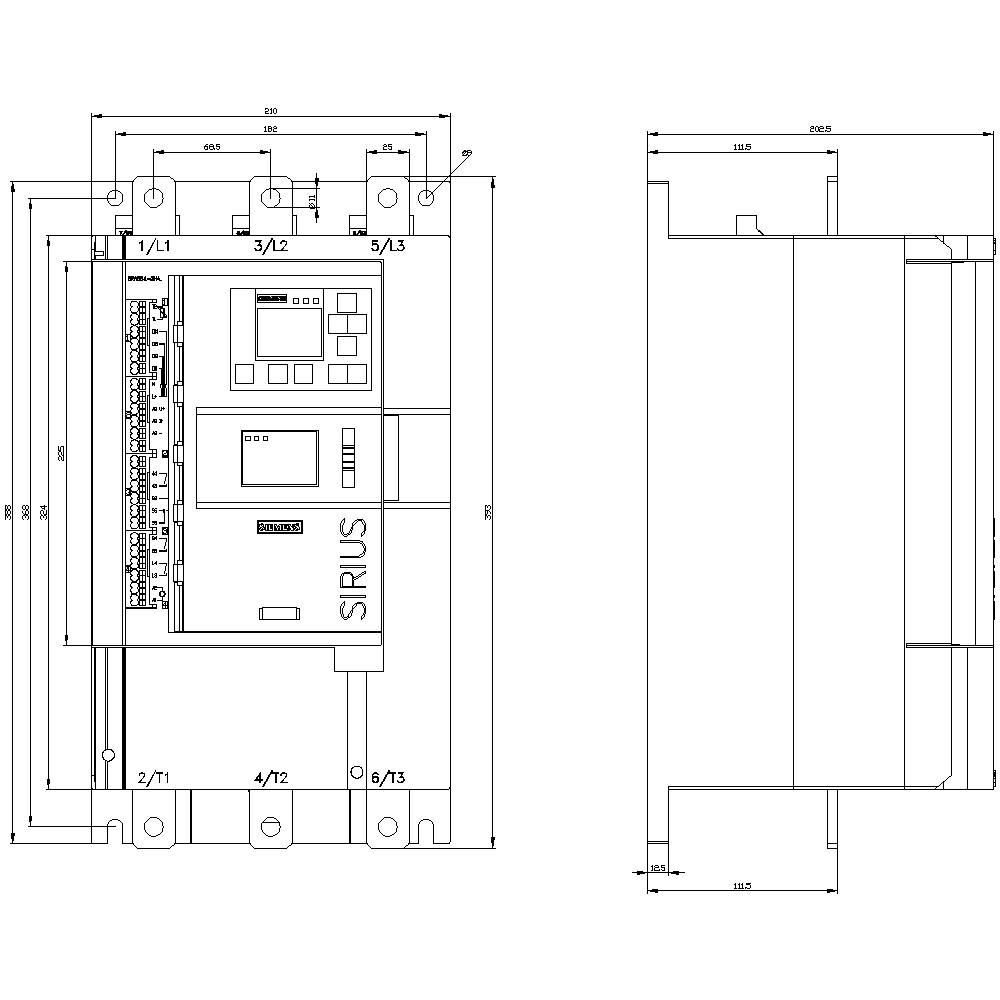

Tehnički nacrt Siemens SIRIUS mekoga pokretača 3RW44 s dimenzijama. Lijevo prednji pogled s priključcima, desno bočni pogled.

1/5

Slika slična

Tehnički list (PDF)

Dostava sri,13.01.2027.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (8.425,00 € / komad)

8.425,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Radna frekvencija: 50/60 Hz
Vrsta pričvršćivanja: pričvršćivanje vijcima
Otpornost na prenapon: 8kV
Vrsta zaštite: IP20
Izolacijski napon: 690V
Broj digitalnih ulaza: 4
Izvedba zaštite motora: elektronička, aktiviranje u slučaju toplinskog preopterećenja motora
Dizajn digitalnih izlaza: 3 aktivna kontakta (NO) / 1 preklopni kontakt (CO)

Napon motora: 690 V

Vrsta proizvoda: mekani pokretač

Priključna struja: 250 A

Snaga motora kod 230 V: 75 kW

Snaga motora bei 400 V: 132 kW

Nazivni napon: 200 V
690 V

Faze djelovanja: 3

Proizvođač-br. dijela: 3RW55442HA16

Nazivna struja: 250 A

Nazivna struja - zaokružena: 250 A

Tip: 3RW5544-2HA16

Vrijeme istjeka: 360 s

dim.: (Š x V x D) 210 x 393 x 203 mm

Priključak: spoj između tračnica

Širina: 210 mm

Visina: 393 mm

Dubina: 203 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora kod 230 V

Nazivni napon

Siemens 3RW3026-1BB14 3RW30261BB14 mekani pokretač Snaga motora bei 400 V 11 kW Snaga motora kod 230 V 5.5 kW 200 V, 480 V Nazivna struja 25 A

Kataloški br.:2864143

Dostava čet,15.10.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

25 A

11 kW

5.5 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Siemens 3RW4028-1BB14 3RW40281BB14 mekani pokretač Snaga motora bei 400 V 18.5 kW Snaga motora kod 230 V 11 kW 200 V, 480 V Nazivna struja 38 A

Kataloški br.:2864144

Dostava čet,15.10.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

38 A

18.5 kW

11 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

815,00 €^*

Siemens 3RW5055-2AB04 3RW50552AB04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864145

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2AB05 3RW50552AB05 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864146

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2AB14 3RW50552AB14 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864147

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2AB15 3RW50552AB15 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864148

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2TB04 3RW50552TB04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864149

Dostava sri,13.01.2027.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2TB05 3RW50552TB05 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864150

Dostava sri,13.01.2027.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2TB14 3RW50552TB14 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864151

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2TB15 3RW50552TB15 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864152

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2864696 Siemens 3RW5544-2HA16 3RW55442HA16 mekani pokretač Snaga motora bei 400 V 132 kW Snaga motora kod 230 V 75 kW 200 V, 690

Upute za rad i sigurnost

Upute za rad i sigurnost 2864696 Siemens 3RW5544-2HA16 3RW55442HA16 mekani pokretač Snaga motora bei 400 V 132 kW Snaga motora kod 230 V 75 kW 200 V, 690

Opis

SIRIUS soft starter 200-690 V 250 A, AC 110-250 V Stezaljke s oprugom SIRIUS 3RW55 soft starter visokih performansi za zahtjevne primjene za glatko pokretanje i zaustavljanje trofaznih asinkronih motora.
Beskonačno promjenjivo pokretanje, smanjenje vršnih struja, izbjegavanje fluktuacija mrežnog napona tijekom pokretanja, rasterećenje mreže napajanja, smanjenje mehaničkog opterećenja u pogonu, značajna ušteda prostora i ožičenja u usporedbi s starterima zvijezda-trokut i pretvaračima frekvencije, prebacivanje bez održavanja i izuzetno jednostavno rukovanje. Integrirana premosnica omogućuje vrlo kompaktan dizajn, štedi energiju i osigurava manje zagrijavanja u upravljačkom ormaru. Inteligentne funkcije nadzora štite soft starter od pregrijavanja i motor od preopterećenja. Osim toga, možete ograničiti struju tijekom pokretanja na podesivu maksimalnu vrijednost. Zahvaljujući 3-faznoj kontroli, posebno pogodan za velike izlazne snage motora i korijenska 3 strujna kruga. Inovativna kontrola momenta osigurava optimalno pokretanje motora. Jednostavno i brzo puštanje u pogon putem automatske parametrizacije ili pomoćnika za primjenu. Planiranje održavanja usmjereno prema budućnosti kroz praćenje stanja. Odvojivi HMI sa zaslonom u boji za jasne izmjerene vrijednosti i dijagnostičke prikaze. Odobrenja u cijelom svijetu (npr. IEC i UL/CSA).
Visokoučinkoviti 3RW55 soft pokretači dostupni su za opskrbne sustave do 690 V u rasponu snage do 560 kW s 24 V ili 110-250 V upravljačkim naponom napajanja i dosljedno s vijčanim i opružnim stezaljkama. Analogni izlaz i termistorska zaštita motora sastavni su dio visokoučinkovitog soft startera.
Opcijski plug-in komunikacijski moduli omogućuju povezivanje putem PROFINET-a, PROFIBUS-a i Modbus TCP-a. Ugrađeni HMI modul također se može ugraditi u vrata upravljačkog ormara.
Meki pokretači 3RW55 zamjenjuju dokazanu seriju 3RW44.
SIRIUS 3RW5 soft starter - fleksibilan kao i vaš zadatak.

Ovaj tekst je strojno preveden.
