Name: Siemens 3RW5535-6HF04 3RW55356HF04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480
Brand: Siemens
SKU: 2864667
Availability: BackOrder

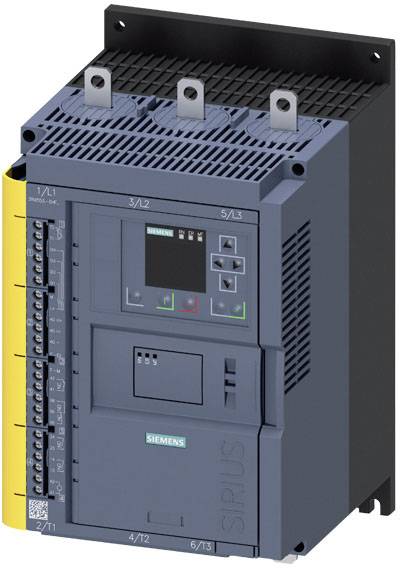

Električni prekidač tvrtke Siemens s digitalnim mogućnostima prikaza i upravljanja.

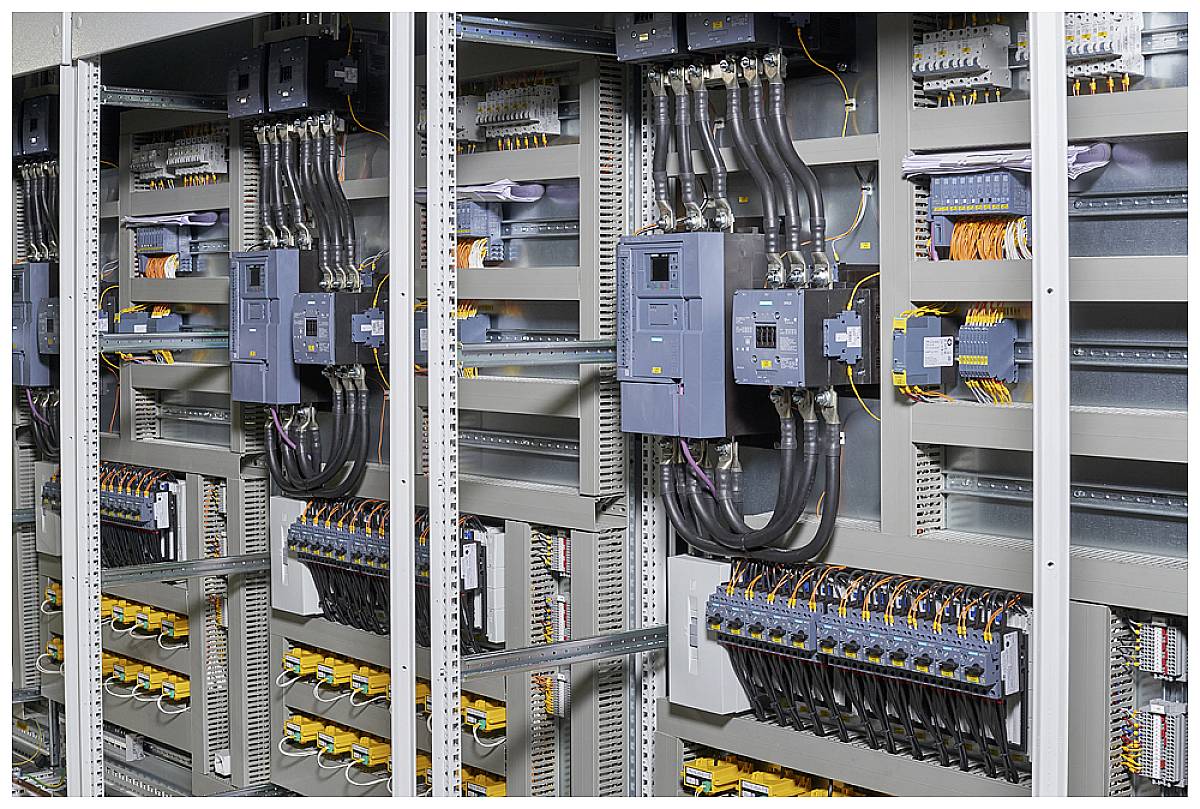

Električne razvodne ploče s kabelima i komponentama u tehničkoj prostoriji, prikazuju kompleksno žičanje i organizaciju.

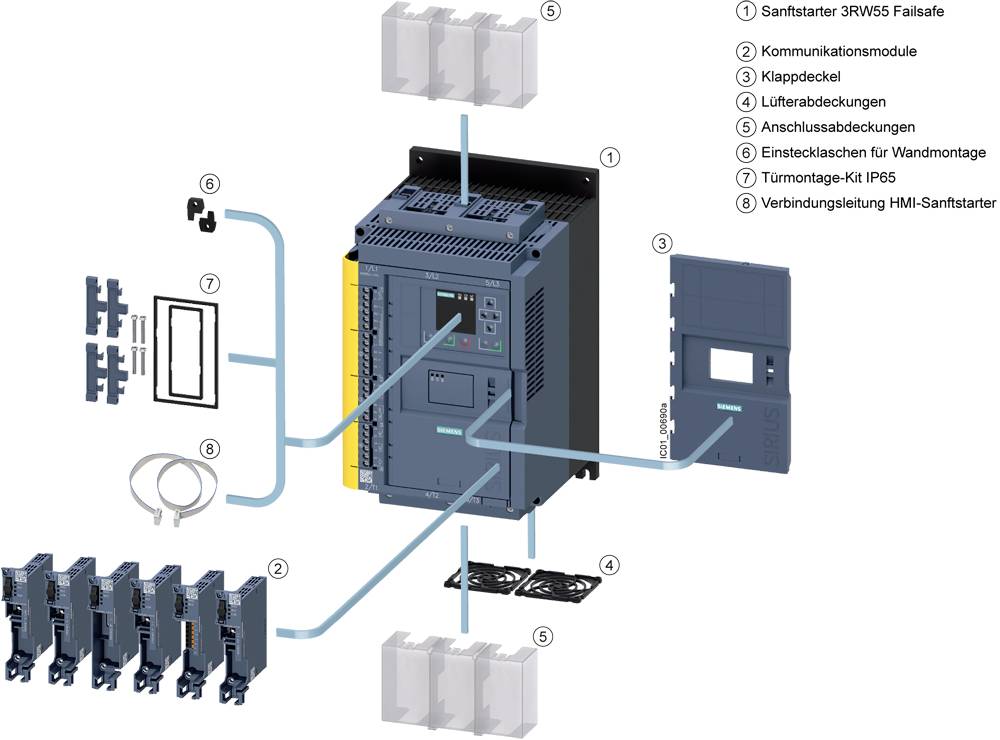

Eksplozijski prikaz mekkog pokretača s numeracijom: 1. Meki pokretač, 2. Komunikacijski moduli, 3. Poklopac koji se zatvara, 4. Poklopci ventilatora, 5. Poklopci priključaka, 6. Umetne osovine, 7. Komplet za montažu vrata, 8. HMI spojni kabel.

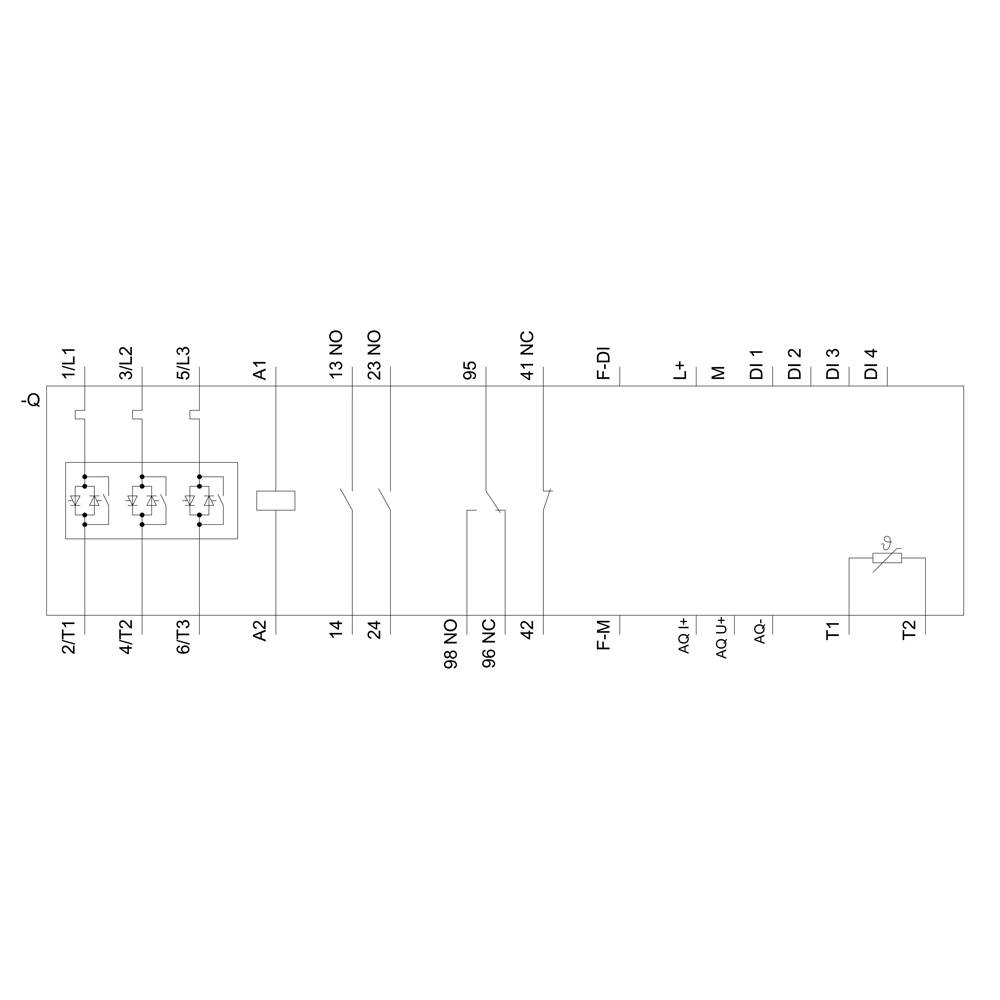

Električna shema elektrosustava s više releja i priključaka koji predstavljaju različite sklopove i komponente.

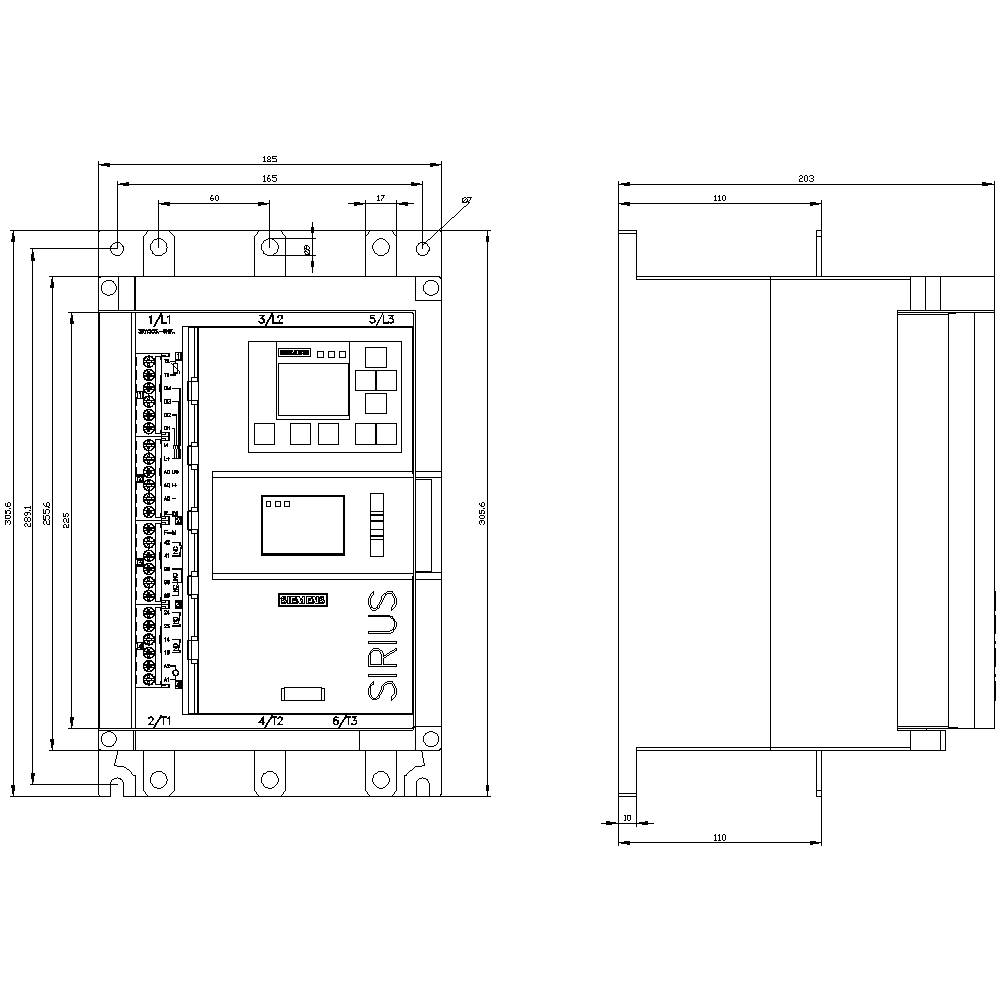

Tehnički nacrt upravljačke jedinice s prednjim i bočnim pogledom. Prikazane su mjere i detalji električne sheme.

1/5

Slika slična

Tehnički list (PDF)

Dostava pet,15.01.2027.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (4.795,00 € / komad)

4.795,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj digitalnih ulaza: 4
Izvedba zaštite motora: elektronička, okidanje kada je motor termički preopterećen
Vrsta pričvršćivanja: pričvršćivanje vijcima
Radna frekvencija: 50/60 Hz
Izolacijski napon: 480V
Vrsta zaštite: IP00
Prenaponski otporni napon: 6 kV
Dizajn digitalnih izlaza: 2 zatvarača (NO) / 1 otvarač (NC) / 1 izmjenjivač (CO)

Napon motora: 200-480 V

Vrsta proizvoda: mekani pokretač

Priključna struja: 143 A

Snaga motora kod 230 V: 37 kW

Snaga motora bei 400 V: 75 kW

Nazivni napon: 200 V
480 V

Faze djelovanja: 3

Izvedba: Varijanta proizvoda: AC/DC 24 V

Proizvođač-br. dijela: 3RW55356HF04

Nazivna struja: 143 A

Nazivna struja - zaokružena: 143 A

Tip: 3RW5535-6HF04

Vrijeme istjeka: 360 s

dim.: (Š x V x D) 185 x 306 x 203 mm

Priključak: vijčana stezaljka

Širina: 185 mm

Visina: 306 mm

Dubina: 203 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora kod 230 V

Nazivni napon

Siemens 3RW3026-1BB14 3RW30261BB14 mekani pokretač Snaga motora bei 400 V 11 kW Snaga motora kod 230 V 5.5 kW 200 V, 480 V Nazivna struja 25 A

Kataloški br.:2864143

Dostava čet,15.10.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

25 A

11 kW

5.5 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Siemens 3RW4028-1BB14 3RW40281BB14 mekani pokretač Snaga motora bei 400 V 18.5 kW Snaga motora kod 230 V 11 kW 200 V, 480 V Nazivna struja 38 A

Kataloški br.:2864144

Dostava čet,15.10.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

38 A

18.5 kW

11 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

815,00 €^*

Siemens 3RW5055-2AB04 3RW50552AB04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864145

Dostava pet,30.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2AB05 3RW50552AB05 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864146

Dostava pet,30.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2AB14 3RW50552AB14 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864147

Dostava pet,30.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2AB15 3RW50552AB15 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864148

Dostava pet,30.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2TB04 3RW50552TB04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864149

Dostava pet,15.01.2027.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2TB05 3RW50552TB05 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864150

Dostava pet,15.01.2027.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2TB14 3RW50552TB14 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864151

Dostava pet,30.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2TB15 3RW50552TB15 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864152

Dostava pet,30.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2864667 Siemens 3RW5535-6HF04 3RW55356HF04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480

Upute za rad i sigurnost

Upute za rad i sigurnost 2864667 Siemens 3RW5535-6HF04 3RW55356HF04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480

Opis

SIRIUS soft starter 200-480 V 143 A, AC/DC 24 V vijčani terminali Failsafe Soft starter Failsafe SIRIUS 3RW55 High Performance za zahtjevne sigurnosne primjene za glatko pokretanje i zaustavljanje trofaznih asinkronih motora.
Beskonačno promjenjivo pokretanje, smanjenje vršnih struja, izbjegavanje fluktuacija mrežnog napona tijekom pokretanja, rasterećenje mreže napajanja, smanjenje mehaničkog opterećenja u pogonu, značajna ušteda prostora i ožičenja u usporedbi s starterima zvijezda-trokut i pretvaračima frekvencije, prebacivanje bez održavanja i izuzetno jednostavno rukovanje. Integrirana premosnica omogućuje vrlo kompaktan dizajn, štedi energiju i osigurava manje zagrijavanja u upravljačkom ormaru. Inteligentne funkcije nadzora štite soft starter od pregrijavanja i motor od preopterećenja. Osim toga, možete ograničiti struju tijekom pokretanja na podesivu maksimalnu vrijednost. Zahvaljujući 3-faznoj regulaciji, posebno pogodan za velike snage motora. Inovativna kontrola momenta osigurava optimalno pokretanje motora. Brzo i jednostavno puštanje u rad s automatskim parametriranjem ili pomoćnikom za primjenu. Planiranje održavanja usmjereno prema budućnosti kroz praćenje stanja. Odvojivi HMI sa zaslonom u boji za jasne izmjerene vrijednosti i dijagnostičke prikaze. Odobrenja širom svijeta (npr. IEC i UL/CSA) također za potencijalno eksplozivne primjene (ATEX ili IEC Ex).
Visokoučinkoviti meki pokretači 3RW55 sigurni za kvar dostupni su za opskrbne sustave do 600 V u rasponu snage do 315 kW s upravljačkim naponom napajanja od 24 V ili 110-250 V i dosljedno s vijčanim i opružnim stezaljkama. Analogni izlaz i termistorska zaštita motora sastavni su dio visokoučinkovitog soft startera.
Opcijski plug-in komunikacijski moduli omogućuju povezivanje putem PROFINET-a, PROFIBUS-a i Modbus TCP-a. Ugrađeni HMI modul također se može ugraditi u vrata upravljačkog ormara.
SIRIUS 3RW5 soft starter - fleksibilan kao i vaš zadatak.

Ovaj tekst je strojno preveden.
