Name: Siemens 3RW5072-6AB14 3RW50726AB14 mekani pokretač Snaga motora bei 400 V 110 kW Snaga motora kod 230 V 55 kW 200 V, 480
Brand: Siemens
SKU: 2864187
Availability: BackOrder

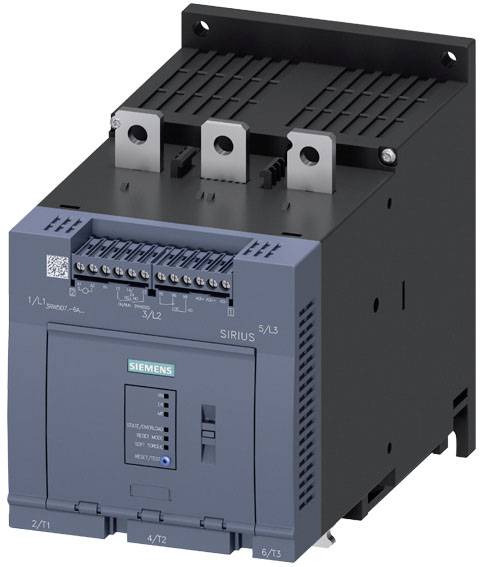

Električni uređaj za upravljanje od Siemensa s više priključnih stezaljki i upravljačkom pločom na prednjoj strani.

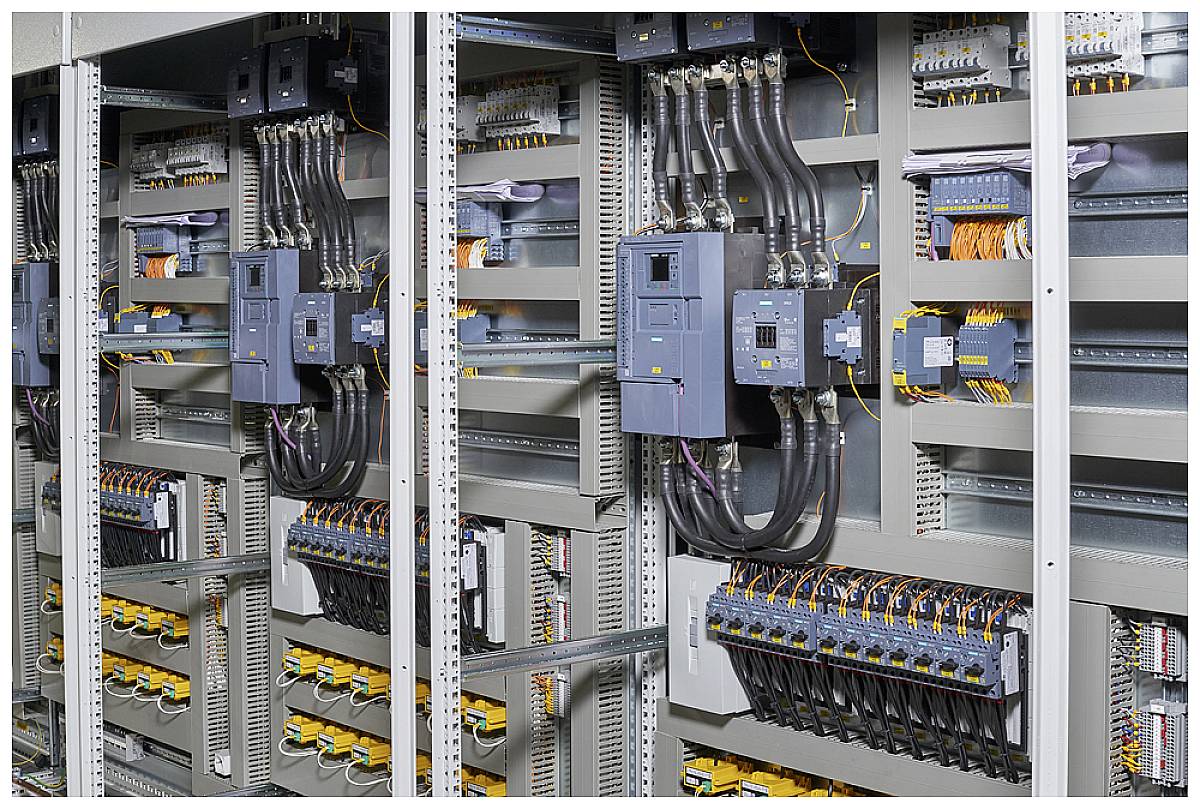

Električna razvodna ploča s više strujnih krugova i kablova u industrijskom okruženju.

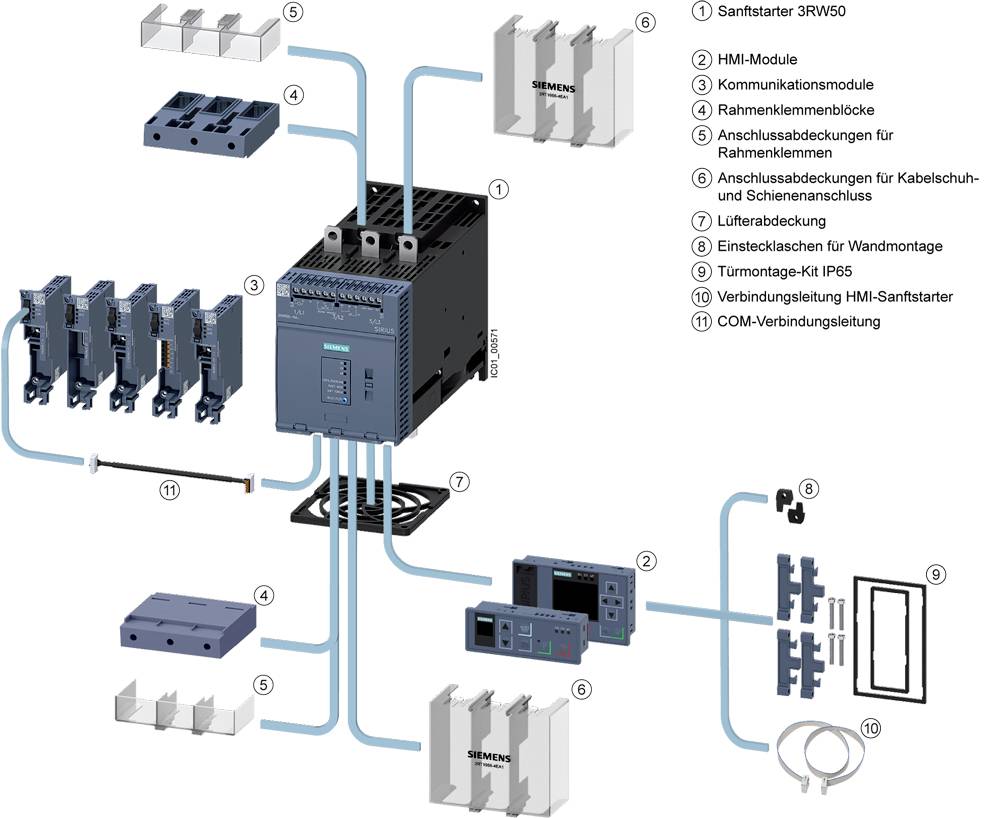

Dijagram prikazuje strukturu sustava za meko pokretanje s modulima, ožičenjem i priključcima. Numerirani elementi s opisima.

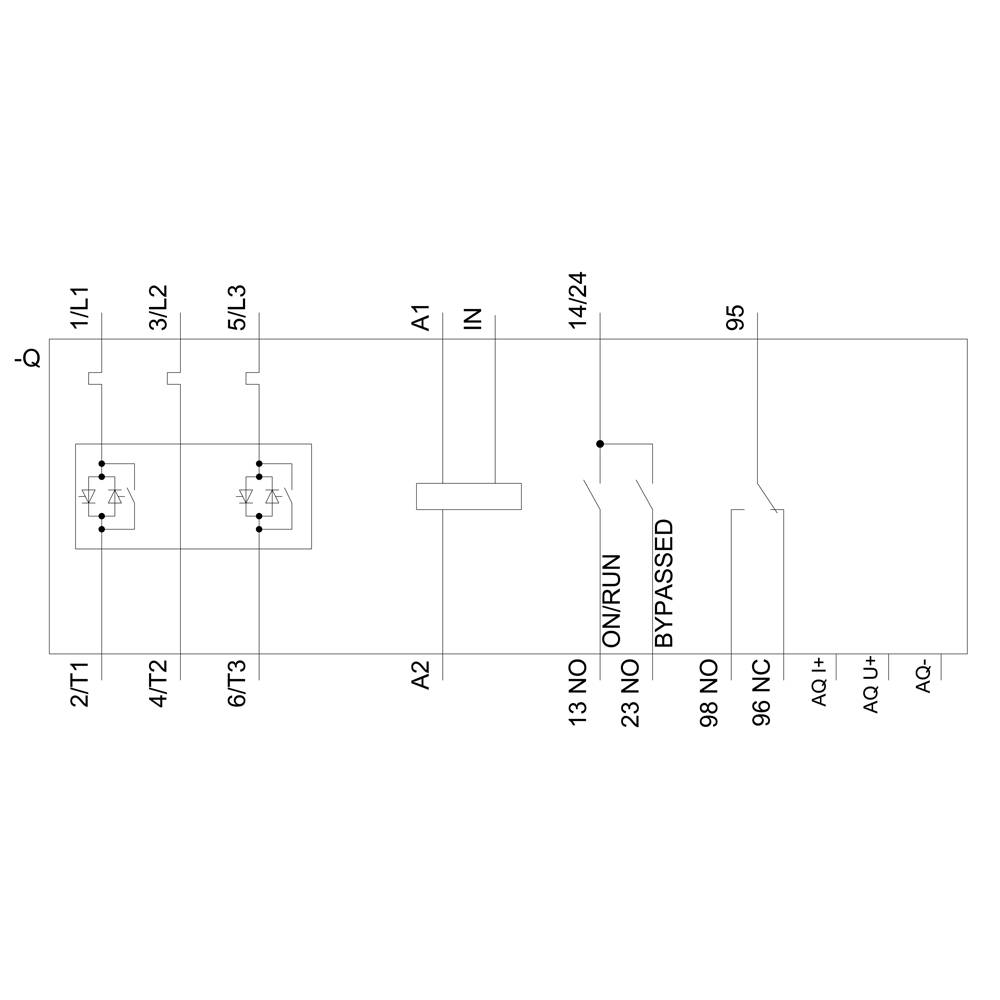

Elektrotehnička shema upravljačkog kruga kontaktora sa slijednim priključcima 1/L1, 3/L2, 5/L3 za napajanje i izlazima 13/23 za upravljačke signale.

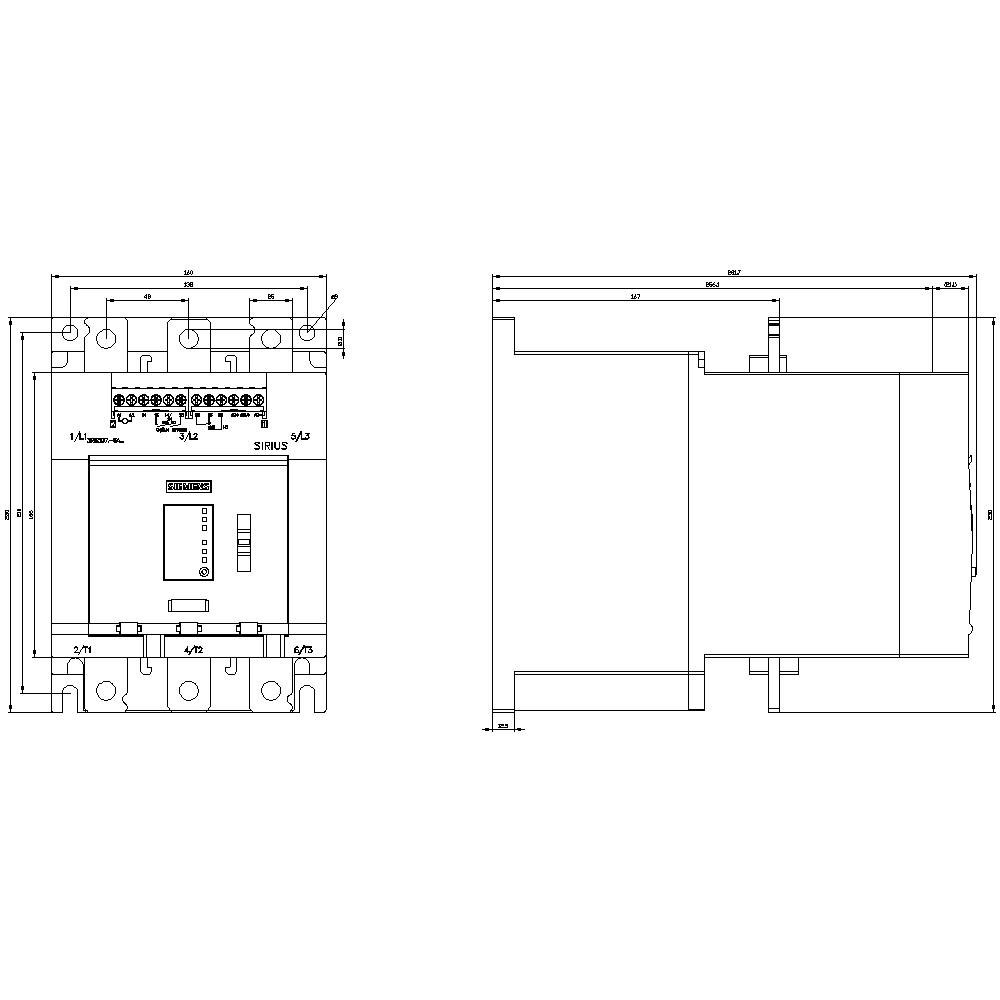

Tehnički nacrt električnog uređaja s prednjom i bočnom stranom. Naznačene su mjere i detalji priključaka.

1/5

Slika slična

Tehnički list (PDF)

Dostava sri,13.01.2027.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (2.835,00 € / komad)

2.835,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj digitalnih ulaza: 1
Izvedba zaštite motora: elektronička, aktiviranje u slučaju toplinskog preopterećenja motora
Vrsta pričvršćivanja: pričvršćivanje vijcima
Radna frekvencija: 50/60 Hz
Izolacijski napon: 600V
Vrsta zaštite: IP00
Dizajn digitalnih izlaza: 2 sklopna kontakta (NO) / 1 preklopni kontakt (CO)
Veličina mekog pokretača: S12

Napon motora: 200-480 V/50 - 60 Hz

Vrsta proizvoda: mekani pokretač

Priključna struja: 210 A

Snaga motora kod 230 V: 55 kW

Snaga motora bei 400 V: 110 kW

Nazivni napon: 200 V
480 V

Izvedba: Varijanta proizvoda: AC 110-250V

Proizvođač-br. dijela: 3RW50726AB14

Nazivna struja: 210 A

Nazivna struja - zaokružena: 210 A

Tip: 3RW5072-6AB14

Snaga motora pri 230 V/ 400 V: 110 kW

Vrijeme istjeka: 20 s

dim.: (Š x V x D) 160 x 230 x 282 mm

Priključak: vijčana stezaljka

Širina: 160 mm

Visina: 230 mm

Dubina: 282 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora kod 230 V

Nazivni napon

Siemens 3RW3026-1BB14 3RW30261BB14 mekani pokretač Snaga motora bei 400 V 11 kW Snaga motora kod 230 V 5.5 kW 200 V, 480 V Nazivna struja 25 A

Kataloški br.:2864143

Dostava čet,15.10.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

25 A

11 kW

5.5 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Siemens 3RW4028-1BB14 3RW40281BB14 mekani pokretač Snaga motora bei 400 V 18.5 kW Snaga motora kod 230 V 11 kW 200 V, 480 V Nazivna struja 38 A

Kataloški br.:2864144

Dostava čet,15.10.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

38 A

18.5 kW

11 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

815,00 €^*

Siemens 3RW5055-2AB04 3RW50552AB04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864145

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2AB05 3RW50552AB05 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864146

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2AB14 3RW50552AB14 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864147

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2AB15 3RW50552AB15 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864148

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2TB04 3RW50552TB04 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864149

Dostava sri,13.01.2027.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2TB05 3RW50552TB05 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864150

Dostava sri,13.01.2027.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Siemens 3RW5055-2TB14 3RW50552TB14 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 480 V Nazivna struja 143 A

Kataloški br.:2864151

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.279,00 €^*

Siemens 3RW5055-2TB15 3RW50552TB15 mekani pokretač Snaga motora bei 400 V 75 kW Snaga motora kod 230 V 37 kW 200 V, 600 V Nazivna struja 143 A

Kataloški br.:2864152

Dostava sri,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.509,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2864187 Siemens 3RW5072-6AB14 3RW50726AB14 mekani pokretač Snaga motora bei 400 V 110 kW Snaga motora kod 230 V 55 kW 200 V, 480

Upute za rad i sigurnost

Upute za rad i sigurnost 2864187 Siemens 3RW5072-6AB14 3RW50726AB14 mekani pokretač Snaga motora bei 400 V 110 kW Snaga motora kod 230 V 55 kW 200 V, 480

Opis

SIRIUS soft starter 200-480 V 210 A, AC 110-250 V Vijčane stezaljke analogni izlaz SIRIUS 3RW50 Basic Performance soft starter za jednostavne primjene za glatko pokretanje i zaustavljanje trofaznih asinkronih motora.
Beskonačno promjenjivo pokretanje, smanjenje vršnih struja, izbjegavanje fluktuacija mrežnog napona tijekom pokretanja, rasterećenje mreže napajanja, smanjenje mehaničkog opterećenja u pogonu, značajna ušteda prostora i ožičenja u usporedbi s starterima zvijezda-trokut i pretvaračima frekvencije, prebacivanje bez održavanja i izuzetno jednostavno rukovanje. Integrirana premosnica omogućuje vrlo kompaktan dizajn, štedi energiju i osigurava manje zagrijavanja u upravljačkom ormaru. Inteligentne funkcije nadzora štite soft starter od pregrijavanja i motor od preopterećenja. Osim toga, možete ograničiti struju tijekom pokretanja na podesivu maksimalnu vrijednost. Inovativna funkcija Soft-Torque osigurava nježno pokretanje motora. S integriranim daljinskim resetiranjem, možete brzo i jednostavno popraviti kvarove na daljinu. Odobrenja diljem svijeta (npr. IEC i UL/CSA) također za potencijalno eksplozivne primjene (ATEX ili IEC Ex).
Softstarteri Basic Performance 3RW50 dostupni su za mreže do 600 V u rasponu snage do 315 kW s 24 V ili 110-250 V upravljačkim naponom napajanja i dosljedno s vijčanim i opružnim stezaljkama. Dostupne su različite varijante uređaja za analogni izlaz i termistorsku zaštitu motora.
Opcijski komunikacijski moduli omogućuju povezivanje putem PROFINET-a, PROFIBUS-a i Modbus TCP-a. Dostupni su različiti HMI moduli za ugradnju u vrata upravljačkog ormara.
Meki pokretači 3RW50 zamjenjuju dokazanu seriju 3RW40 (veličine S6 do S12).
SIRIUS 3RW5 soft starter - fleksibilan kao i vaš zadatak.
