Name: Siemens 3RW3038-1BB04 3RW30381BB04 mekani pokretač Snaga motora bei 400 V 37 kW 480 V Nazivna struja 72 A
Brand: Siemens
SKU: 1746699
Availability: BackOrder

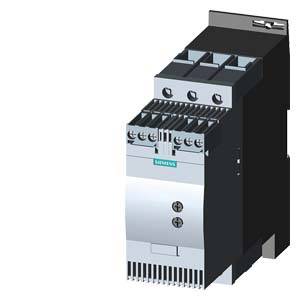

Električki kontaktor, trofazni, crno-sivi sa Siemens logotipom, instaliran na DIN šini, za industrijske primjene.

'Otvoreni električni ormar s više polica punih elektroničkih komponenata i kabelskih poveznica u strukturiranom rasporedu.'

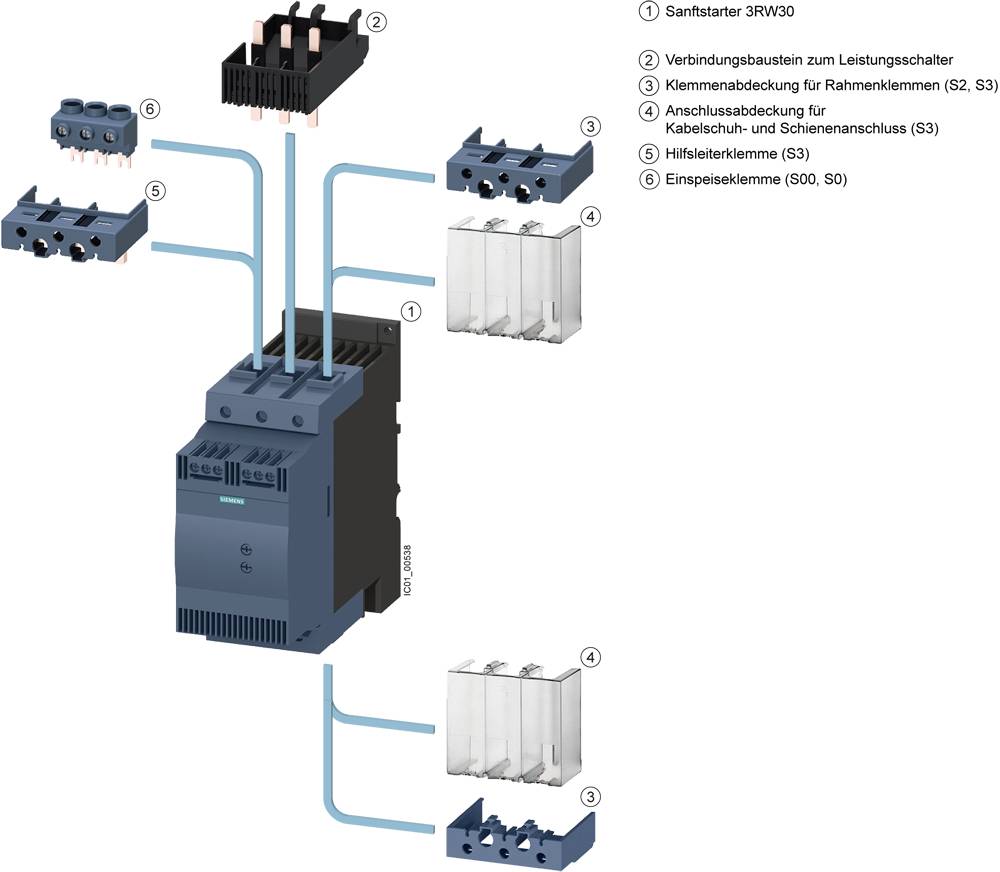

Dijagram pokretača 3RW30 s označenim komponentama: poklopci priključaka, poklopac stezaljki, ulazne stezaljke i spojni element.

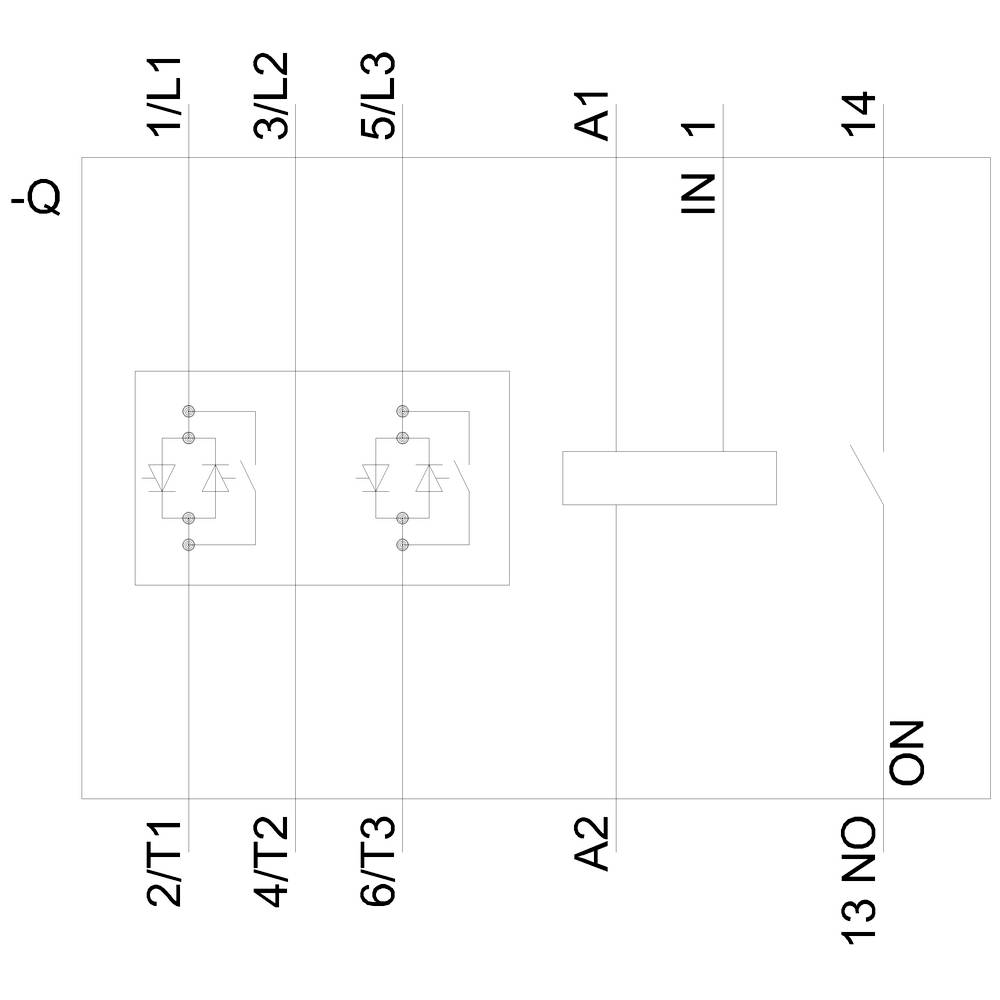

Shematski prikaz prikazuje električni uređaj s šest stezaljki na lijevoj strani, označenih kao 1/L1, 3/L2, 5/L3, 2/T1, 4/T2 i 6/T3. Na desnoj strani nalaze se stezaljke A1, A2, 13 NO, 14 i ON. Gore lijevo nalazi se kvadrat s dva dijagramska prikaza dioda.

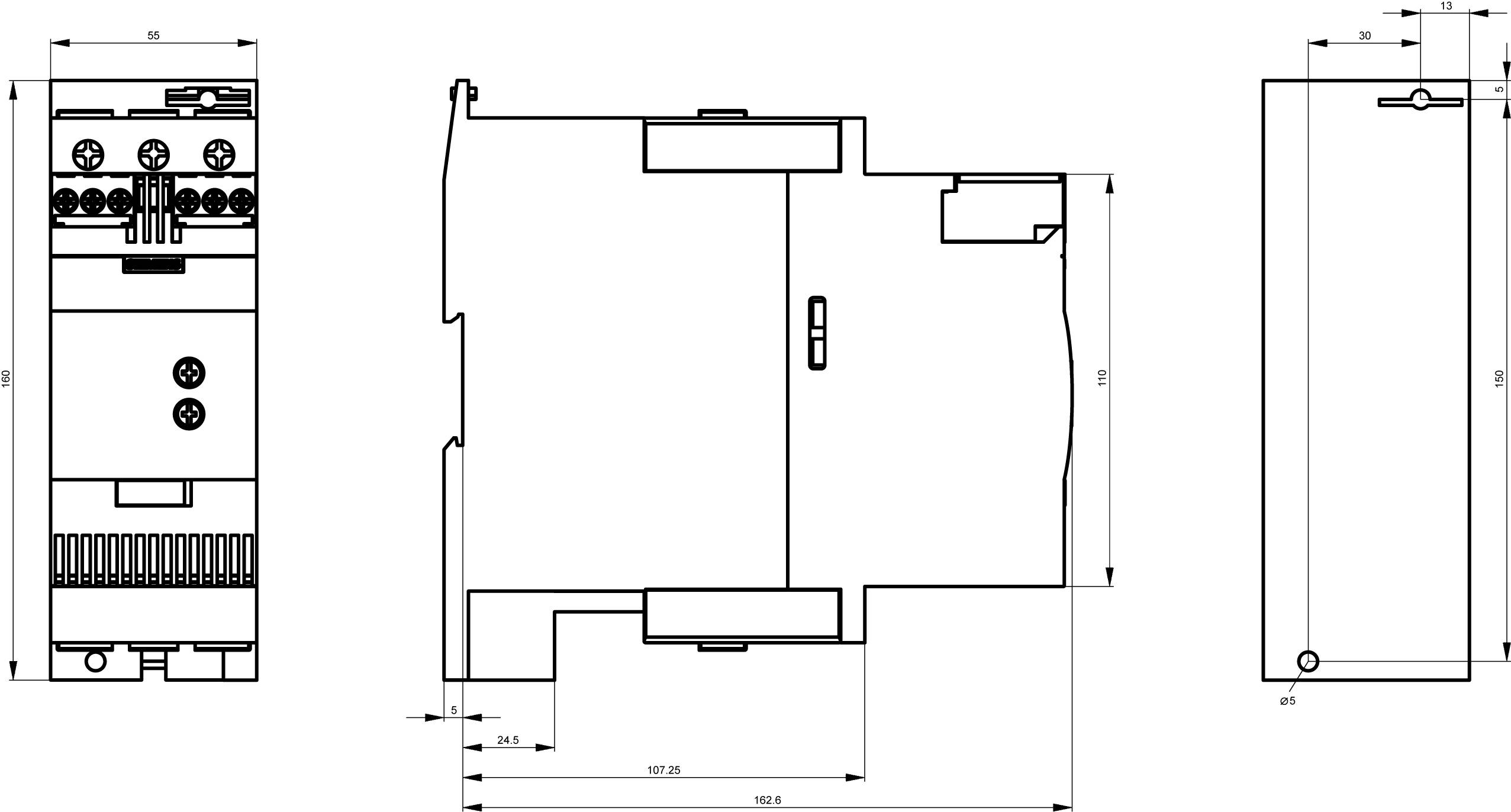

Tehnički nacrt električnog uređaja s dimenzijama. Prednji, bočni i pogled odozgo s mjerama u milimetrima.

1/5

Slika slična

Tehnički list (PDF)

Dostava uto,03.11.

Broj

kom. - zaliha Njemačka

Ukupno (1.169,00 € / komad)

1.169,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP00
Vrsta pričvršćivanja: vijčano i brzo pričvršćivanje
Broj kontakata NO: 1
Veličina: S2
Radna frekvencija: 50/60 Hz
Napon izolacije: 600 V.

Napon motora: 200-480 V/AC

Vrsta proizvoda: mekani pokretač

Priključna struja: 72 A

Snaga motora bei 400 V: 37 kW

Nazivni napon: 480 V

Izvedba: Vijčano priključenje

Proizvođač-br. dijela: 3RW30381BB04

Nazivna struja: 72 A

Nazivna struja - zaokružena: 72 A

Tip: 3RW3038-1BB04

Snaga motora pri 230 V/ 400 V: 37 kW

dim.: (Š x V x D) 55 x 160 x 170 mm

Priključak: vijčana stezaljka

Širina: 55 mm

Visina: 160 mm

Dubina: 170 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 72 A

: 22 kW

: 37 kW

: 40 °C

: FALSE

: AC/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Vrsta proizvoda

Snaga motora pri 230 V/ 400 V

Nazivni napon

Siemens 3RW3013-1BB04 3RW30131BB04 mekani pokretač Snaga motora bei 400 V 1.5 kW 480 V Nazivna struja 3.6 A

Kataloški br.:1704967

Dostava uto,03.11.

Conrad Electronic

3.6 A

1.5 kW

mekani pokretač

1.5 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RW3013-2BB04 3RW30132BB04 mekani pokretač Snaga motora bei 400 V 1.5 kW 480 V Nazivna struja 3.6 A

Kataloški br.:1746684

Dostava uto,03.11.

Conrad Electronic

3.6 A

1.5 kW

mekani pokretač

1.5 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RW3013-2BB14 3RW30132BB14 mekani pokretač Snaga motora bei 400 V 1.5 kW 480 V Nazivna struja 3.6 A

Kataloški br.:1746685

Dostava uto,03.11.

Conrad Electronic

3.6 A

1.5 kW

mekani pokretač

1.5 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RW3014-1BB04 3RW30141BB04 mekani pokretač Snaga motora bei 400 V 3 kW 480 V Nazivna struja 6.5 A

Kataloški br.:1699568

Dostava uto,03.11.

Conrad Electronic

6.5 A

3 kW

mekani pokretač

3 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3RW3014-2BB04 3RW30142BB04 mekani pokretač Snaga motora bei 400 V 3 kW 480 V Nazivna struja 6.5 A

Kataloški br.:1699569

Dostava uto,03.11.

Conrad Electronic

6.5 A

3 kW

mekani pokretač

3 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3RW3014-2BB14 3RW30142BB14 mekani pokretač Snaga motora bei 400 V 3 kW 480 V Nazivna struja 6.5 A

Kataloški br.:1746686

Dostava uto,03.11.

Conrad Electronic

6.5 A

3 kW

mekani pokretač

3 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Siemens 3RW3016-1BB04 3RW30161BB04 mekani pokretač Snaga motora bei 400 V 4 kW 480 V Nazivna struja 9 A

Kataloški br.:1746687

Dostava uto,03.11.

Conrad Electronic

9 A

4 kW

mekani pokretač

4 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RW3016-2BB04 3RW30162BB04 mekani pokretač Snaga motora bei 400 V 4 kW 480 V Nazivna struja 9 A

Kataloški br.:1744276

Dostava uto,03.11.

Conrad Electronic

9 A

4 kW

mekani pokretač

4 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RW3016-2BB14 3RW30162BB14 mekani pokretač Snaga motora bei 400 V 4 kW 480 V Nazivna struja 9 A

Kataloški br.:1746688

Dostava uto,03.11.

Conrad Electronic

9 A

4 kW

mekani pokretač

4 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RW3017-1BB04 3RW30171BB04 mekani pokretač Snaga motora bei 400 V 5.5 kW 480 V Nazivna struja 12.5 A

Kataloški br.:1746689

Dostava uto,03.11.

Conrad Electronic

12.5 A

5.5 kW

mekani pokretač

5.5 kW

480 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1746699 Siemens 3RW3038-1BB04 3RW30381BB04 mekani pokretač Snaga motora bei 400 V 37 kW 480 V Nazivna struja 72 A

Upute za rad i sigurnost

Upute za rad i sigurnost 1746699 Siemens 3RW3038-1BB04 3RW30381BB04 mekani pokretač Snaga motora bei 400 V 37 kW 480 V Nazivna struja 72 A

Opis

SIRIUS soft starteri S2 72 A, 37 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC Vijčani priključci SIRIUS 3RW30 soft starteri za standardne primjene za glatko pokretanje trofaznih asinkronih motora. Neprekidno pokretanje, smanjenje trenutnih šiljaka, izbjegavanje fluktuacija naponskog napona tijekom stavljanja u pogon, olakšavanje mreže napajanja, smanjenje mehaničkog opterećenja pogona, znatan prostor i uštede ožičenja u usporedbi sa starter-delta starterima i pretvaračima frekvencije, prekidačima bez napajanja i jednostavnim rukovanjem. Integrirani premosnik omogućuje vrlo kompaktan dizajn i osigurava manje grijanja u upravljačkom ormaru. Svjetska odobrenja (npr. IEC i UL / CSA). 3RW soft starteri dostupni su za mreže do 690 V u širokom rasponu napajanja s različitim naponskim naponom za napajanje i kroz vijak i opružni kavezni priključak. Za 3RW30 / 40 postoje dodatne varijante s naponom napajanja od 24 V. Neki od 3RW40 do veličine S3 kao i svi 3RW44 također nude zaštitu termistorskih motora. S opcijskim modulom za povezivanje, mlaznice za pokretanje mogu se montirati na prekidače, čak i za varijante s priključkom s oprugom. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
