Name: Siemens 3RV2331-4TC10 učinski prekidač 1 St. Područje podešavanja (Struja): 260 A (max) Preklopni napon (maks.): 690 V/A
Brand: Siemens
SKU: 1750901
Availability: BackOrder

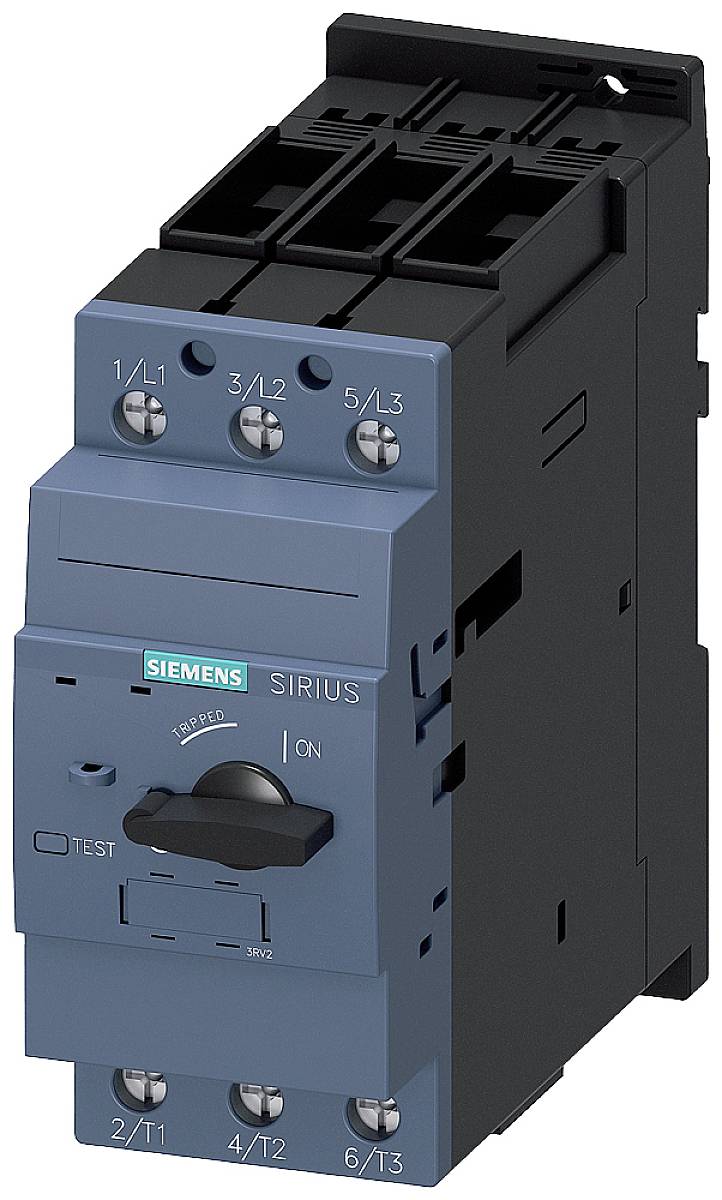

Siemens Sirius kontaktor, električki uređaj za sklapanje u crnoj boji s plavim elementima i provjerljivom On/Off funkcionalnosti.

Industrijski ormar za upravljanje s otvorenim vratima prikazuje ožičenje i upravljačke uređaje. Kroz kišom ovlažen prozor vidi se proizvodni stroj.

Dijagram prikazuje opremu za montažu sklopnika, uključujući glavni prekidač, pomoćni prekidač, naponski pokretač i rastavač.

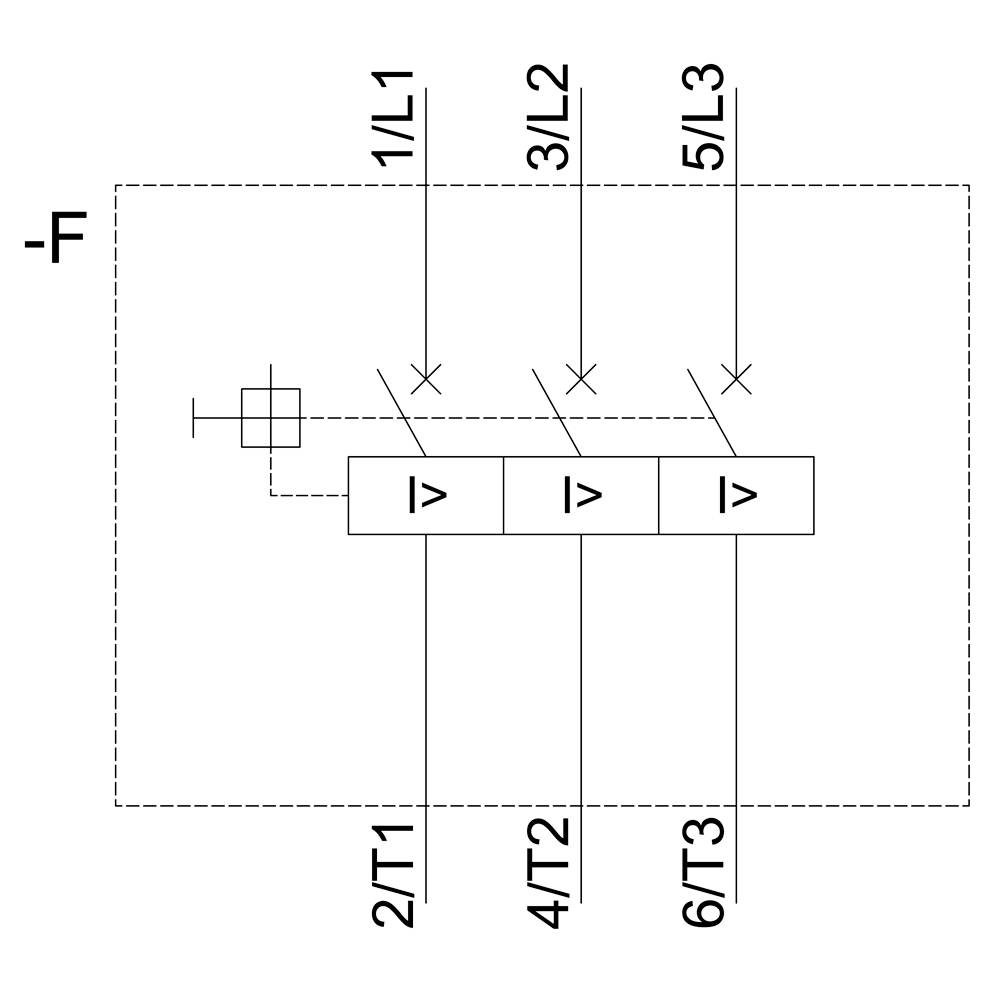

Shematski prikaz električke sheme s šest numeriranih priključaka, označenih kao 1/L1 do 6/T3.

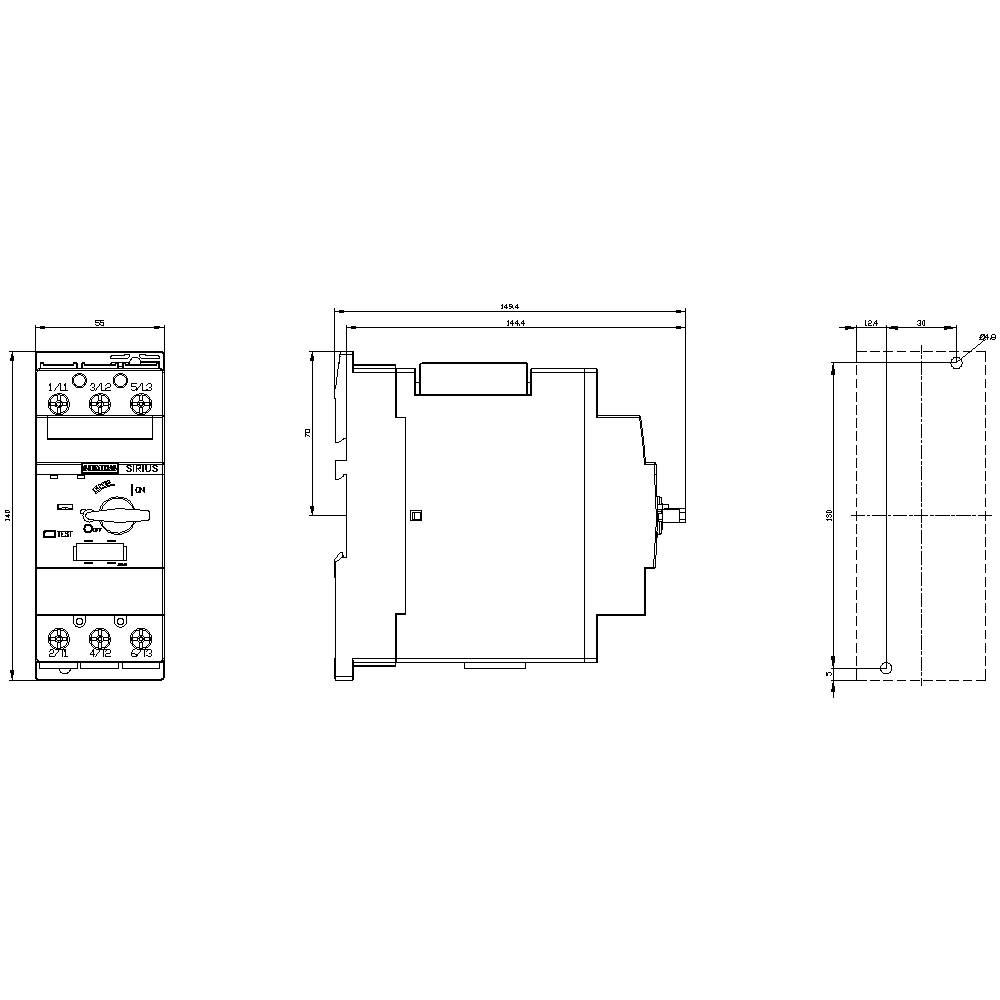

Tehnički nacrt električnog releja s prednjim, bočnim i pogledom odozgo. Prikazuje dimenzije i detalje priključaka.

1/5

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

260 A

Priključak

vijak

Tip

3RV2331-4TC10

Veličina

Tehnički list (PDF)

Dostava pet,30.10.

Broj

kom. - zaliha Njemačka

Ukupno (214,99 € / komad)

214,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Neprekidna struja: 17 A Mehanički radni vijek glavnih kontakata: 50000 ciklusa uključivanja Maksimalni presjek vodiča (puni ili višežilni): 35 mm² Maks. Presjek vodiča (fino uvijeni): 25 mm²

Vrsta proizvoda: učinski prekidač

Tip: 3RV2331-4TC10

Veličina: S2

Područje podešavanja struje (maks.): 260 A

Područje podešavanja (Struja): 260 A (max)

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključak: vijak

: IP20

Dubina: 149 mm

Širina: 55 mm

Visina: 140 mm

dim.: (Š x V x D) 55 x 140 x 149 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 55

: 140 mm

: 149 mm

: 7.5 kW

: FALSE

: 17 A

: FALSE

: 3

: IP20

: FALSE

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 65 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Vrsta ambalaže

Područje podešavanja struje (min.)

Siemens 3RV2031-4BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746147

Dostava sri,28.10.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 3RV2031-4BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746148

Dostava pet,30.10.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

234,99 €^*

Siemens 3RV2031-4BB10 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1736184

Dostava sri,04.11.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 3RV2031-4BB15 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1699183

Dostava sri,04.11.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RV2031-4DA10 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm

Kataloški br.:1704589

Dostava sri,28.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 3RV2031-4DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1750311

Dostava pet,30.10.

Conrad Electronic

25 A

Piece

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

269,00 €^*

Siemens 3RV2031-4DB10 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746149

Dostava sri,04.11.

Conrad Electronic

25 A

Piece

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RV2031-4DB15 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746150

Dostava sri,04.11.

Conrad Electronic

25 A

Piece

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Siemens 3RV2031-4EA10 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746151

Dostava čet,15.10.

3 kom. - zaliha NjemačkaConrad Electronic

32 A

Piece

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

259,00 €^*

Siemens 3RV2031-4EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1704590

Dostava sri,28.10.

Conrad Electronic

32 A

Piece

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1750901 Siemens 3RV2331-4TC10 učinski prekidač 1 St. Područje podešavanja (Struja): 260 A (max) Preklopni napon (maks.): 690 V/A

Upute za rad i sigurnost

Upute za rad i sigurnost 1750901 Siemens 3RV2331-4TC10 učinski prekidač 1 St. Područje podešavanja (Struja): 260 A (max) Preklopni napon (maks.): 690 V/A

Opis

Veličina sklopa sklopa S2 za kombinaciju pokretača Nazivna struja 17 A N-okidač 260 A Priključak za vijke Standardni kapacitet prebacivanja SIRIUS 3RV2 prekidač za kombinacije startera radi sigurne zaštite potrošača u slučaju kratkog spoja i za sigurno odspajanje od napajanja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
