Name: Siemens 3RV2032-4WA10 učinski prekidač 1 St. Područje podešavanja (Struja): 42 - 52 A Preklopni napon (maks.): 690 V/AC
Brand: Siemens
SKU: 1699189
Availability: BackOrder

Industrijski zaštitni uređaj u crnoj i plavoj boji, vertikalno postavljen. Uređaj s rotirajućim prekidačem sprijeda za upravljanje električnim sustavima.

Vidi se ormar za upravljanje s kabelima i elektronikom. Desno prozor s kišnim kapima koji gleda na strojeve u pozadini.

Dijagram 'Ugradivi pribor' s numeriranim sklopkama i modulima: Poprečno postavljen pomoćni prekidač (1), bočni pomoćni prekidač (2), naponski okidač (3), među ostalim prikazanim vezama.

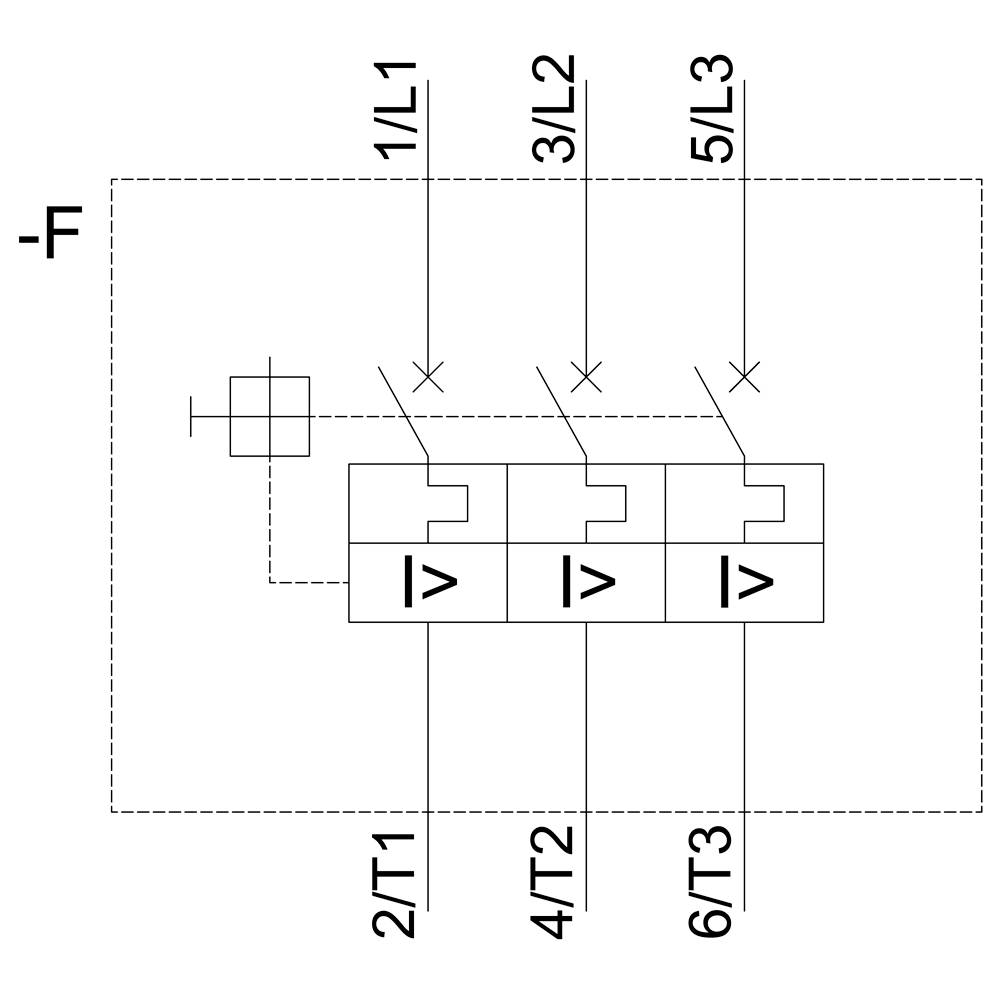

'Sheme upravljanja strujom s tri prekidača snage, označene 1/L1, 3/L2, 5/L3 gore i 2/T1, 4/T2, 6/T3 dolje.'

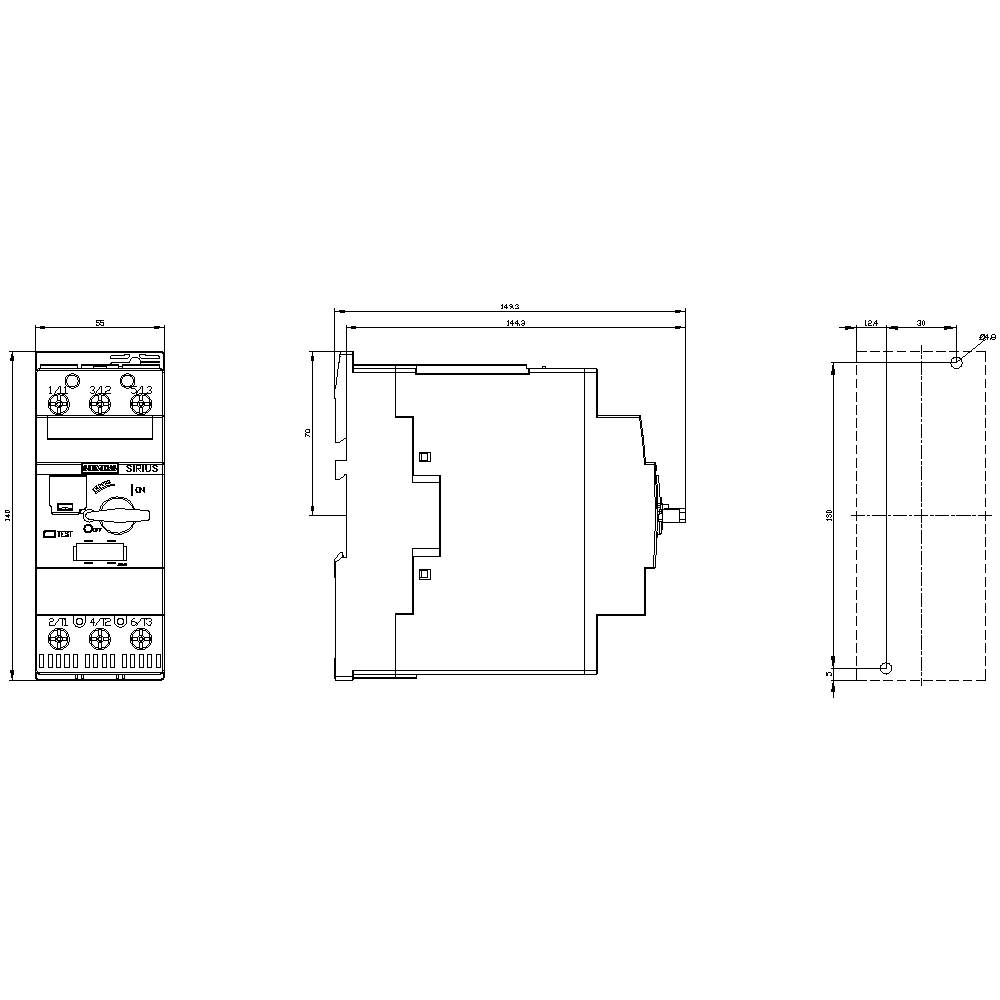

Nacrt elektroničkog uređaja s prednjom, bočnom i gornjom projekcijom. Naznačene su dimenzije, uključujući detaljne prikaze prekidača i priključaka.

1/5

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

52 A

Priključak

vijak

Vrsta ambalaže

Piece

Tip

3RV2032-4WA10

Tehnički list (PDF)

Dostava sri,28.10.

Broj

kom. - zaliha Njemačka

Ukupno (489,00 € / komad)

489,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Kontinuirana struja: 52 A Mehanički radni vijek glavnih kontakata: 50000 ciklusa uključivanja Maksimalni presjek vodiča (jedno ili višežilni): 50 mm² Maksimalni presjek vodiča (fino uvijeni): 35 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2032-4WA10

Veličina: S2

Područje podešavanja struje (min.): 42 A

Područje podešavanja struje (maks.): 52 A

Područje podešavanja (Struja): 42 - 52 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: vijak

: IP20

Dubina: 149 mm

Širina: 55 mm

Visina: 140 mm

dim.: (Š x V x D) 55 x 140 x 149 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 55

: 140 mm

: 149 mm

: 22 kW

: FALSE

: 52 A

: FALSE

: 3

: 690-690 V

: 42-52 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 15 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Vrsta ambalaže

Područje podešavanja struje (min.)

Siemens 3RV2031-4BA10 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746147

Dostava pon,26.10.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 3RV2031-4BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746148

Dostava sri,28.10.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

234,99 €^*

Siemens 3RV2031-4BB10 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1736184

Dostava pon,02.11.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 3RV2031-4BB15 učinski prekidač 1 St. Područje podešavanja (Struja): 14 - 20 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1699183

Dostava pon,02.11.

Conrad Electronic

20 A

Piece

14 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RV2031-4DA10 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm

Kataloški br.:1704589

Dostava pon,26.10.

Conrad Electronic

25 A

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 3RV2031-4DA15 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1750311

Dostava sri,28.10.

Conrad Electronic

25 A

Piece

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

269,00 €^*

Siemens 3RV2031-4DB10 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746149

Dostava pon,02.11.

Conrad Electronic

25 A

Piece

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Siemens 3RV2031-4DB15 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746150

Dostava pon,02.11.

Conrad Electronic

25 A

Piece

18 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Siemens 3RV2031-4EA10 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1746151

Dostava čet,15.10.

3 kom. - zaliha NjemačkaConrad Electronic

32 A

Piece

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

259,00 €^*

Siemens 3RV2031-4EA15 učinski prekidač 1 St. Područje podešavanja (Struja): 22 - 32 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 55 x 140 x 149 mm Piece

Kataloški br.:1704590

Dostava pon,26.10.

Conrad Electronic

32 A

Piece

22 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1699189 Siemens 3RV2032-4WA10 učinski prekidač 1 St. Područje podešavanja (Struja): 42 - 52 A Preklopni napon (maks.): 690 V/AC

Upute za rad i sigurnost

Upute za rad i sigurnost 1699189 Siemens 3RV2032-4WA10 učinski prekidač 1 St. Područje podešavanja (Struja): 42 - 52 A Preklopni napon (maks.): 690 V/AC

Opis

Šesterostupanjski krug S2 za zaštitu motora, KLASA 10 Otpuštanje 42 ... 52 A N-otpuštanje 741 A Spojni priključak povećan kapacitet komutacije SIRIUS 3RV2 prekidač za zaštitu motora radi sigurne odspajanja u slučaju kratkog spoja i zaštite potrošača i sustava od preopterećenja te za sigurno razdvajanje Posadite mrežu. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
