Name: Siemens 3RV2021-1DA20 učinski prekidač 1 St. Područje podešavanja (Struja): 2.2 - 3.2 A Preklopni napon (maks.): 690 V/A
Brand: Siemens
SKU: 1742419
Availability: BackOrder

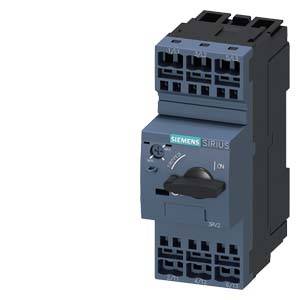

Zaštitni prekidač motora i učinkovitosti od Siemensa, model Sirius, plavo-crne boje, sa sklopkom u 'ON' položaju za industrijske primjene.

Otvoreni električni ormar prikazuje elektroničke komponente. U pozadini se, iza kišom oroslog prozora, naziru strojevi.

"Ugradivi pribor za vodne sklopke" prikazuje 8 komponenti s veznim linijama. Numerirani dijelovi objašnjeni su u legendi desno.

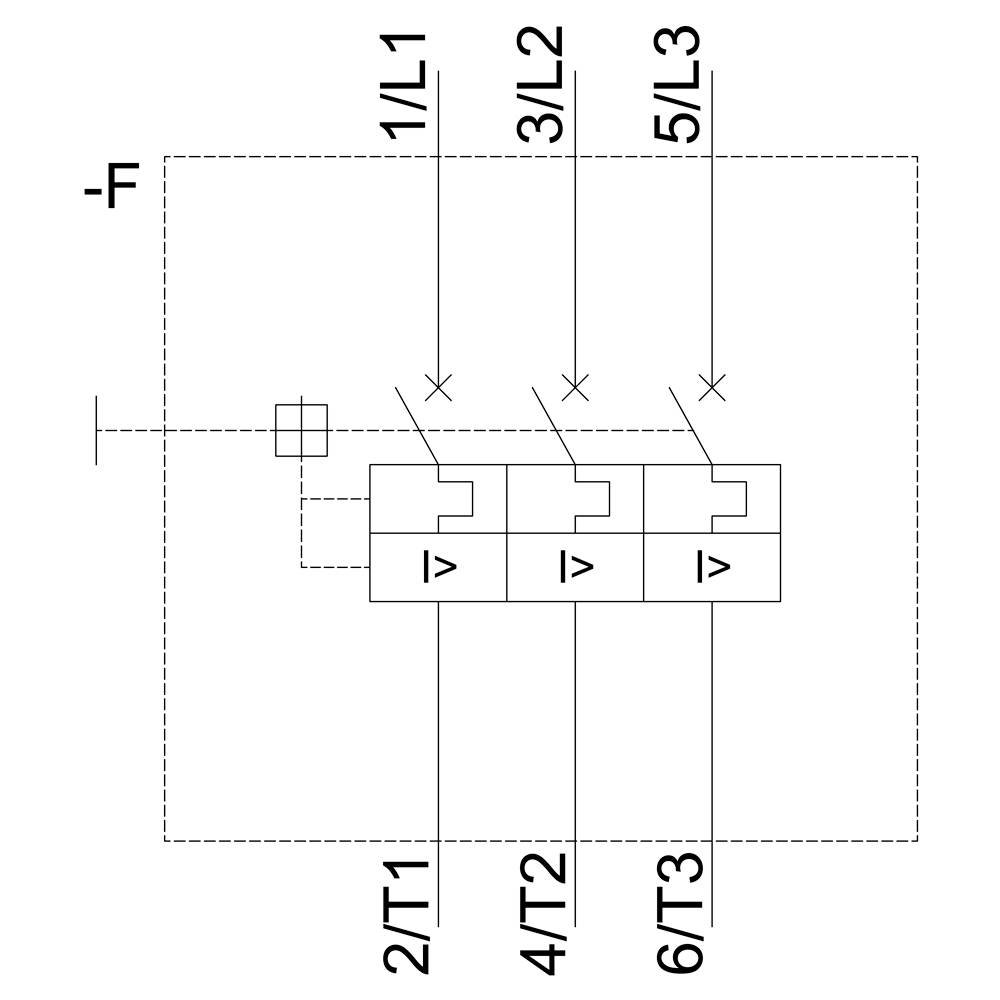

Električna shema prikazuje trofaznu kombinaciju kontaktora s priključcima 1/L1, 3/L2, 5/L3 i izlaznim priključcima 2/T1, 4/T2, 6/T3.

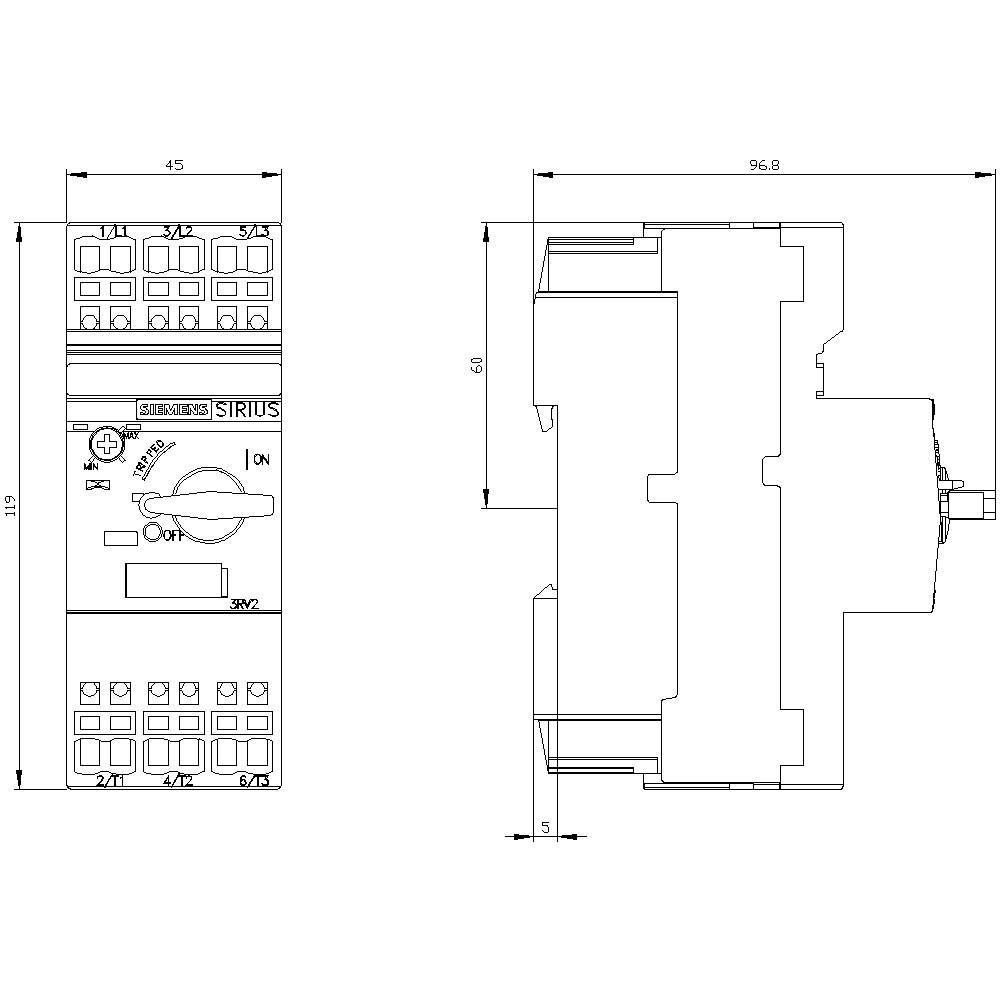

Električka shema uređaja s izometrijskim prikazom desno. Mjere u mm. Vidljiv glavni prekidač i nekoliko priključaka.

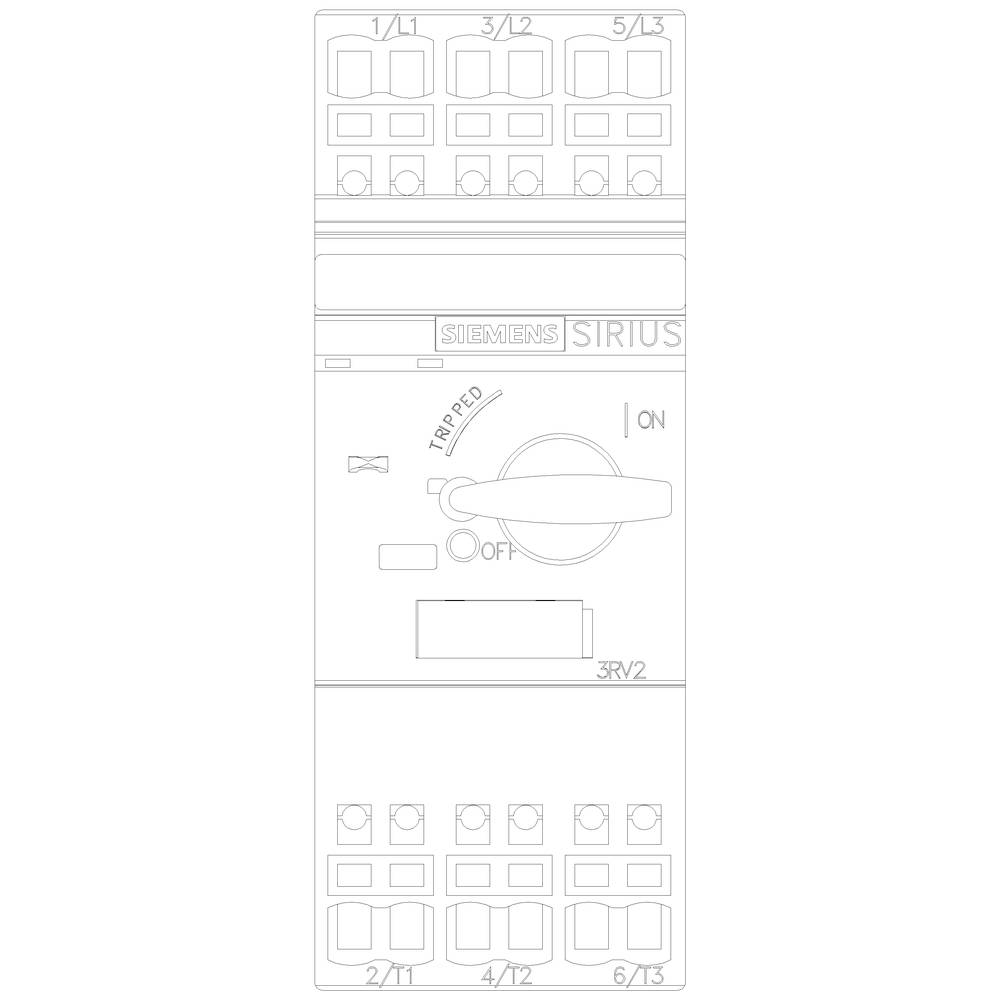

'Sklopni uređaj s okretnim prekidačem i natpisom "SIEMENS SIRIUS". Pozicije: Otrgnuto, Isključeno, Uključeno. Priključne stezaljke gore i dolje.'

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

3.2 A

Priključak

opružni priključak

Vrsta ambalaže

Piece

Tip

3RV2021-1DA20

Tehnički list (PDF)

Dostava pon,09.11.

Broj

kom. - zaliha Njemačka

Ukupno (124,99 € / komad)

124,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Neprekidna struja: 3,2 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (puni ili višežilni): 10 mm² Maks. Presjek vodiča (fino uvijeni): 6 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: 3RV2021-1DA20

Veličina: S0

Područje podešavanja struje (min.): 2.2 A

Područje podešavanja struje (maks.): 3.2 A

Područje podešavanja (Struja): 2.2 - 3.2 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens Bauform S0

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: opružni priključak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 119 mm

dim.: (Š x V x D) 45 x 119 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 119 mm

: 97 mm

: 1.1 kW

: FALSE

: 3.2 A

: FALSE

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0.6 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Vrsta proizvoda

Područje podešavanja struje (min.)

Siemens 3RV2021-0GA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741961

Dostava pon,26.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

81,99 €^*

Siemens 3RV2021-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741962

Dostava sri,28.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0GA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741963

Dostava sri,28.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Siemens 3RV2021-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1702216

Dostava sri,28.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0HA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741964

Dostava pon,26.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Siemens 3RV2021-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741965

Dostava sri,28.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Siemens 3RV2021-0HA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741966

Dostava sri,28.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Siemens 3RV2021-0HA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741982

Dostava sri,28.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Siemens 3RV2021-0JA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1702217

Dostava sri,28.10.

Conrad Electronic

1 A

učinski prekidač

0.7 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Siemens 3RV2021-0JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741983

Dostava sri,28.10.

Conrad Electronic

1 A

učinski prekidač

0.7 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1742419 Siemens 3RV2021-1DA20 učinski prekidač 1 St. Područje podešavanja (Struja): 2.2 - 3.2 A Preklopni napon (maks.): 690 V/A

Upute za rad i sigurnost

Upute za rad i sigurnost 1742419 Siemens 3RV2021-1DA20 učinski prekidač 1 St. Područje podešavanja (Struja): 2.2 - 3.2 A Preklopni napon (maks.): 690 V/A

Opis

Kvačilo S0 za zaštitu motora, KLASA 10 Otpuštanje 2.2 ... 3.2 A N-otpuštanje 42 Priključak s oprugom Standardni sklopni kapacitet SIRIUS 3RV2 prekidač za zaštitu motora radi sigurnog odspajanja u slučaju kratkog spoja i zaštite potrošača i opreme od preopterećenja, sigurno razdvajanje sustava od mreže. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
