Name: Siemens 3RV2021-1BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 1.4 - 2 A Preklopni napon (maks.): 690 V/AC
Brand: Siemens
SKU: 1742008
Availability: BackOrder

Plavi Siemens prekidač snage s okretnim gumbom, nekoliko priključnih stezaljki i natpisima. Koristi se za upravljanje električnim strujnim krugovima.

Otvoreni razvodni ormar prikazuje električne komponente u industrijskom okruženju. Vani pada kiša, vidljivo kroz vlažan prozor.

Dijagram "Priključivi pribor" s numeriranim komponentama i poveznicama za prekidače; prikazuje različite vrste prekidača i mogućnosti kombiniranja.

Shema spajanja trofaznog transformatora s priključcima: 1/L1, 3/L2, 5/L3 prema 2/T1, 4/T2, 6/T3. Također sadrži kontakte 13-14, 21-22.

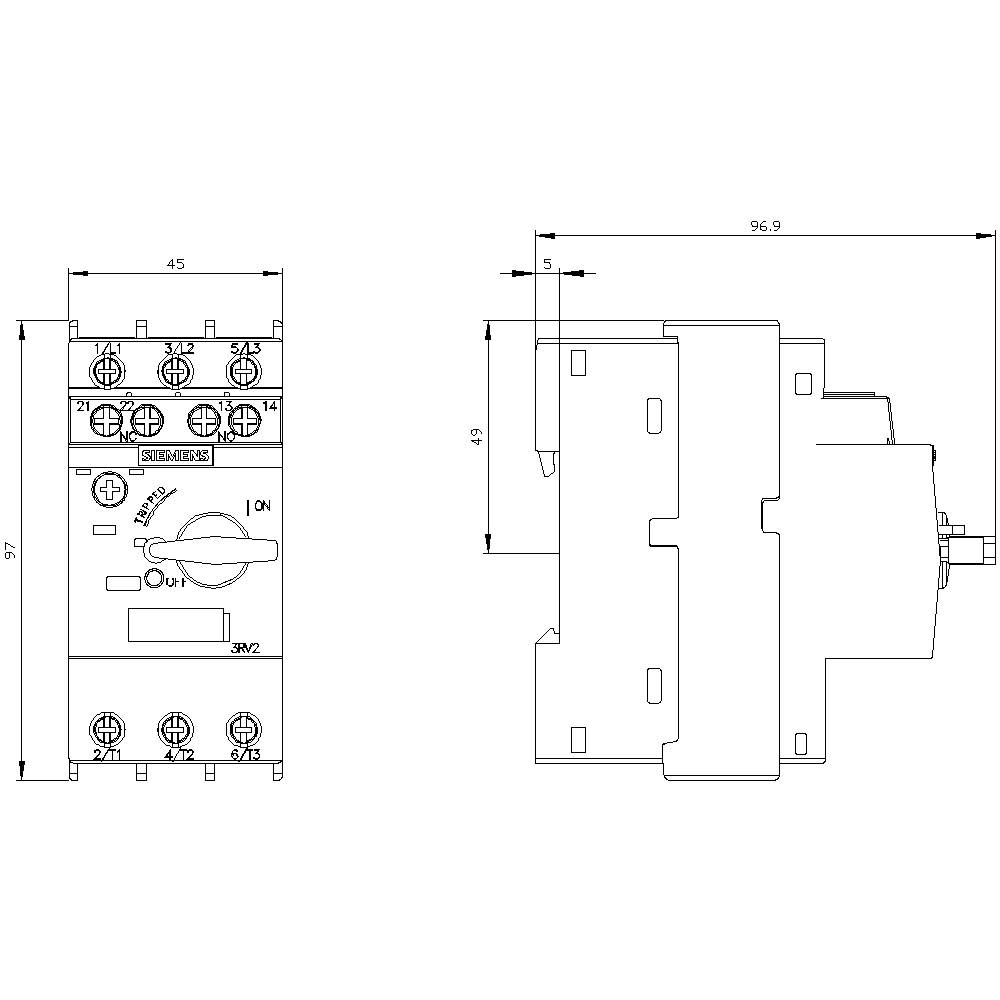

Tehnički nacrt prekidača s dimenzijama: visina 97 mm, širina 45 mm, dubina 96,9 mm. Prikazati različite priključke i položaje prekidača.

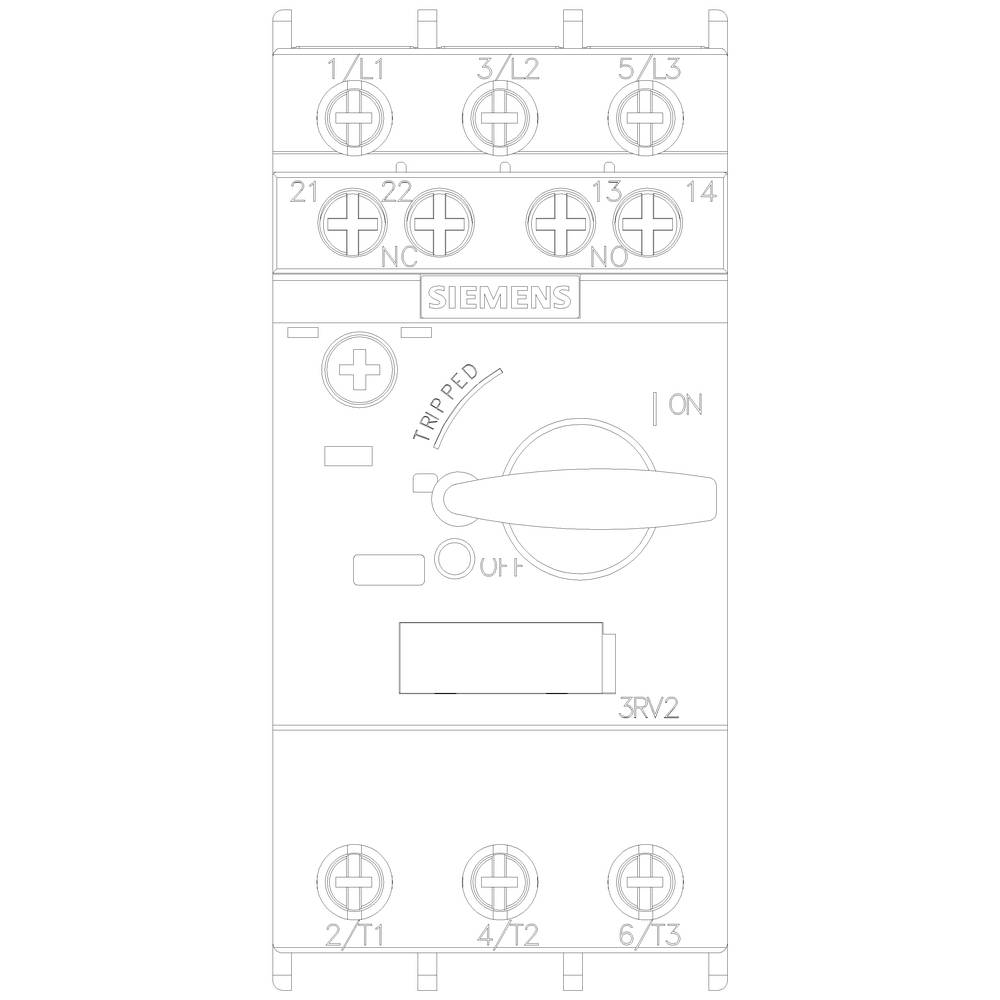

'Siemensov prekidač snage u shemi spajanja, prikazuje položaj prekidača, stezaljke i oznaku proizvoda, pogodan za upravljanje sustavom.'

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

2 A

Priključak

vijak

Tip

3RV2021-1BA15

Veličina

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (139,99 € / komad)

139,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Neprekidna struja: 2 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (puni ili višežilni): 10 mm² Maks. Presjek vodiča (fino uvijeni): 10 mm²

Vrsta proizvoda: učinski prekidač

Tip: 3RV2021-1BA15

Veličina: S0

Područje podešavanja struje (min.): 1.4 A

Područje podešavanja struje (maks.): 2 A

Područje podešavanja (Struja): 1.4 - 2 A

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Određene značajke: s pomoćnim kontaktom

Priključak: vijak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 97 mm

dim.: (Š x V x D) 45 x 97 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 97 mm

: 97 mm

: 0.8 kW

: TRUE

: 2 A

: FALSE

: 3

: 690-690 V

: 1.4-2 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.4 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Područje podešavanja struje (maks.)

Vrsta proizvoda

Područje podešavanja struje (min.)

Siemens 3RV2021-0GA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741961

Dostava pon,26.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

81,99 €^*

Siemens 3RV2021-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741962

Dostava sri,28.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0GA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741963

Dostava sri,28.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

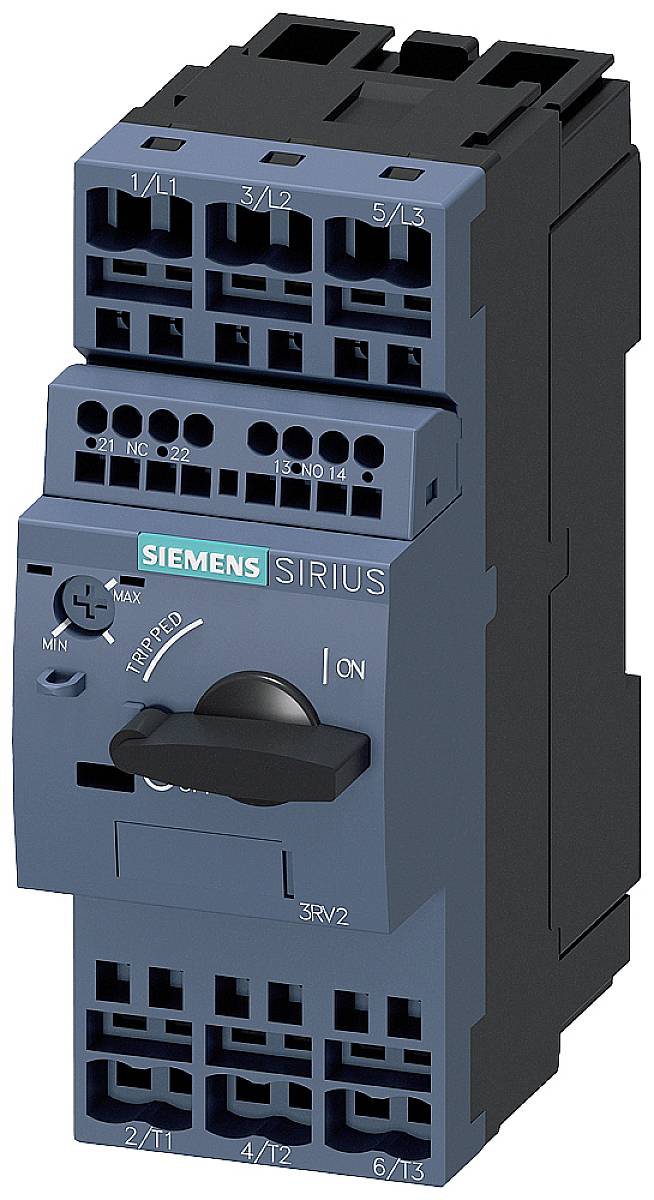

Siemens 3RV2021-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1702216

Dostava sri,28.10.

Conrad Electronic

0.63 A

učinski prekidač

0.45 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RV2021-0HA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741964

Dostava pon,26.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Siemens 3RV2021-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741965

Dostava sri,28.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

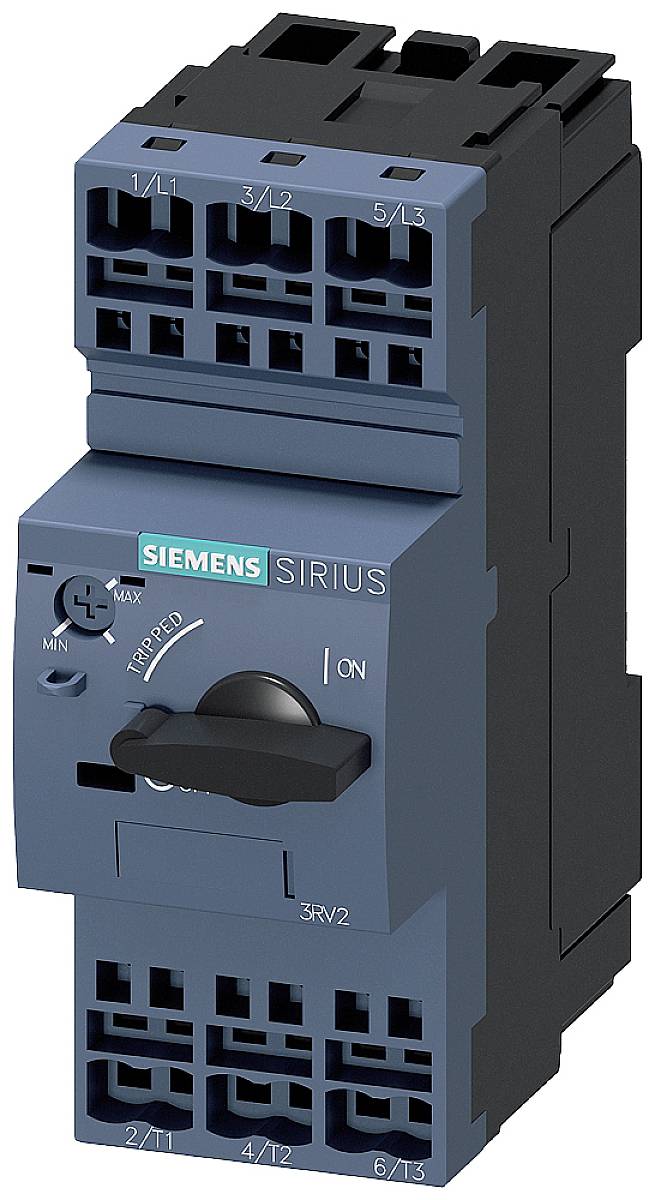

Siemens 3RV2021-0HA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741966

Dostava sri,28.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Siemens 3RV2021-0HA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741982

Dostava sri,28.10.

Conrad Electronic

0.8 A

učinski prekidač

0.55 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

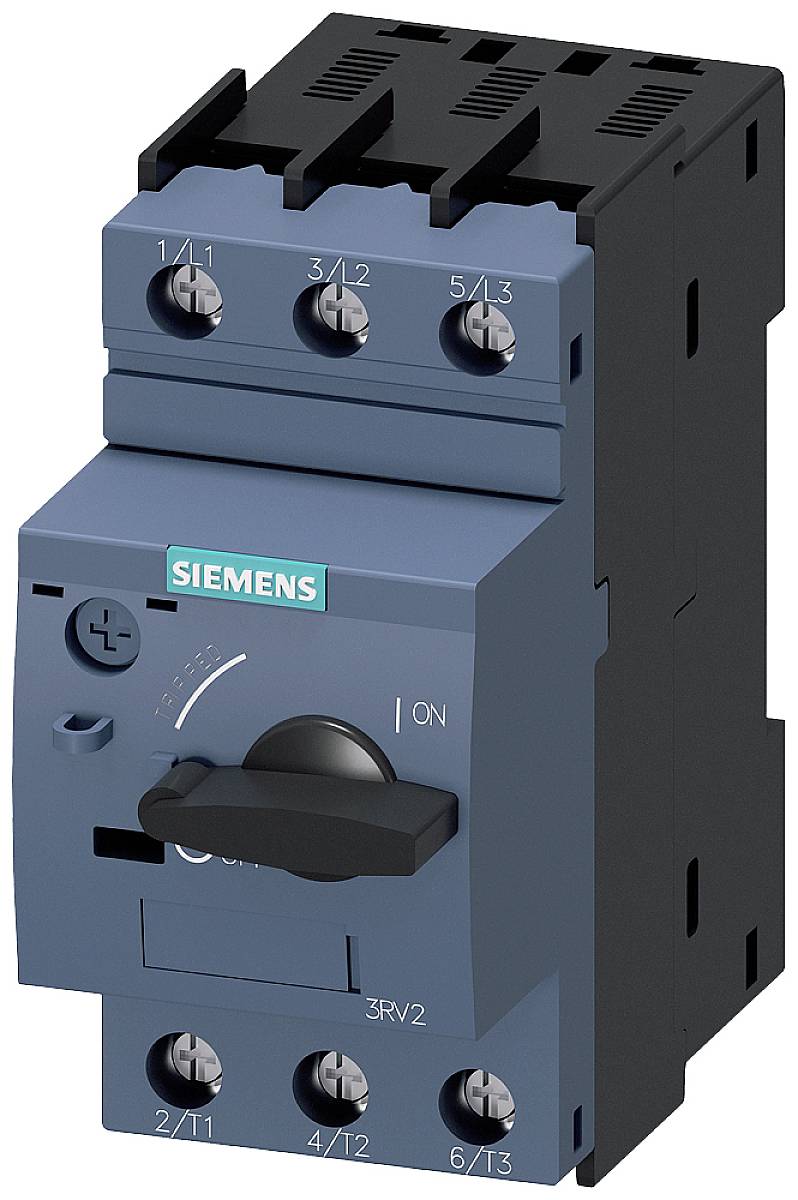

Siemens 3RV2021-0JA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1702217

Dostava sri,28.10.

Conrad Electronic

1 A

učinski prekidač

0.7 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

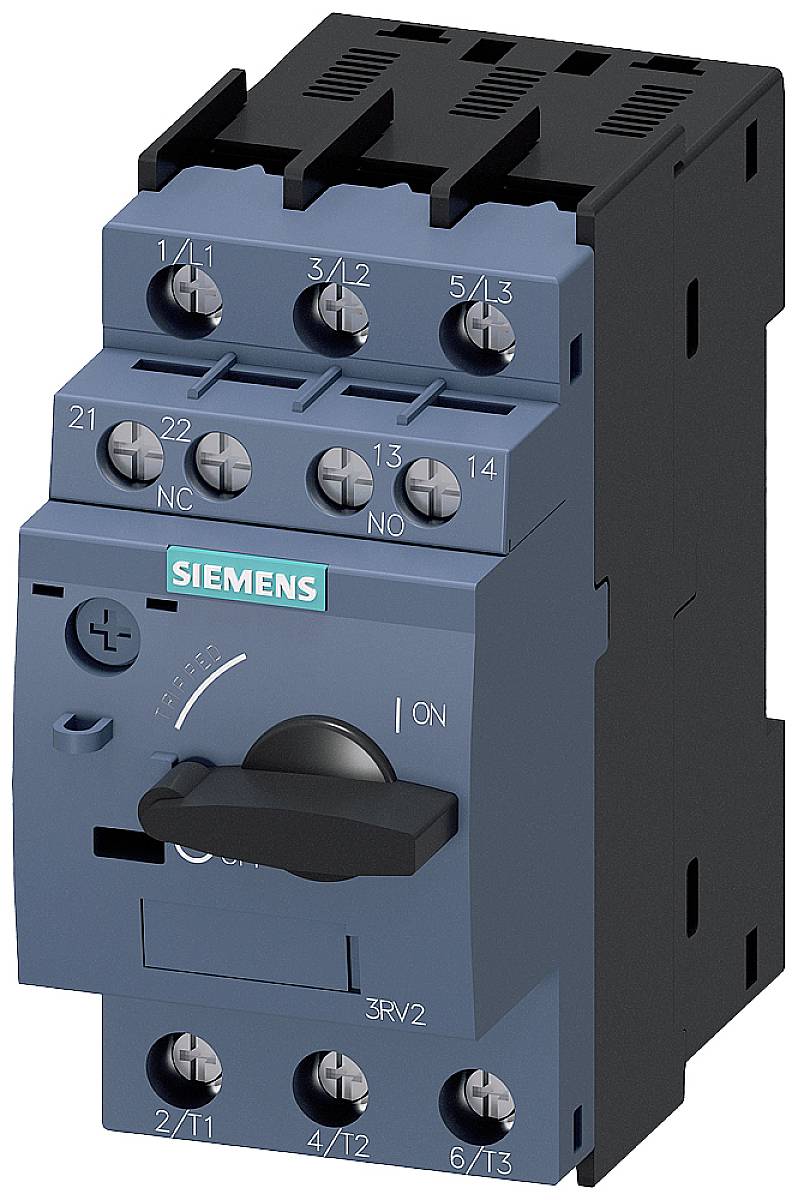

Siemens 3RV2021-0JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741983

Dostava sri,28.10.

Conrad Electronic

1 A

učinski prekidač

0.7 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

129,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1742008 Siemens 3RV2021-1BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 1.4 - 2 A Preklopni napon (maks.): 690 V/AC

Upute za rad i sigurnost

Upute za rad i sigurnost 1742008 Siemens 3RV2021-1BA15 učinski prekidač 1 St. Područje podešavanja (Struja): 1.4 - 2 A Preklopni napon (maks.): 690 V/AC

Opis

Šesterostupanjski prekidač S0 za zaštitu motora, CLASS 10 A oslobađanje 1.4 ... 2 A N-oslobađanje 26 A Standardna sklopna spojka s poprečnim pomoćnim prekidačem 1S + 1NC SIRIUS 3RV2 prekidač za zaštitu motora radi sigurnog odspajanja u slučaju kratkog spoja i zaštite potrošača i sustava Preopterećenje, kao i sigurno razdvajanje sustava od mreže. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
