Name: Siemens 3RT2348-1NF30 kontaktor 1 zatvarač, 1 otvarač 76 W 690 V s varistorom Pogodno za marke (releji): Siemens 1 St.
Brand: Siemens
SKU: 2863666
Availability: BackOrder

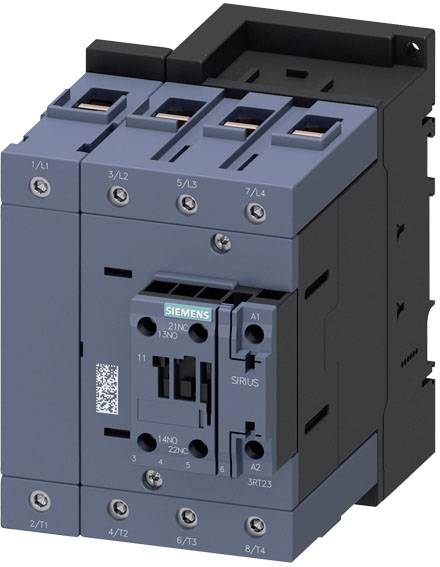

Elektronički kontaktor s više priključaka i SIEMENS logotipom. Koristi se za upravljanje električnim strujnim krugovima.

'Bliski kadar pogona s otvorenim razvodeći ormarićem lijevo; desno prozirni prozor s vodenim kapima, strojevi u pozadini.'

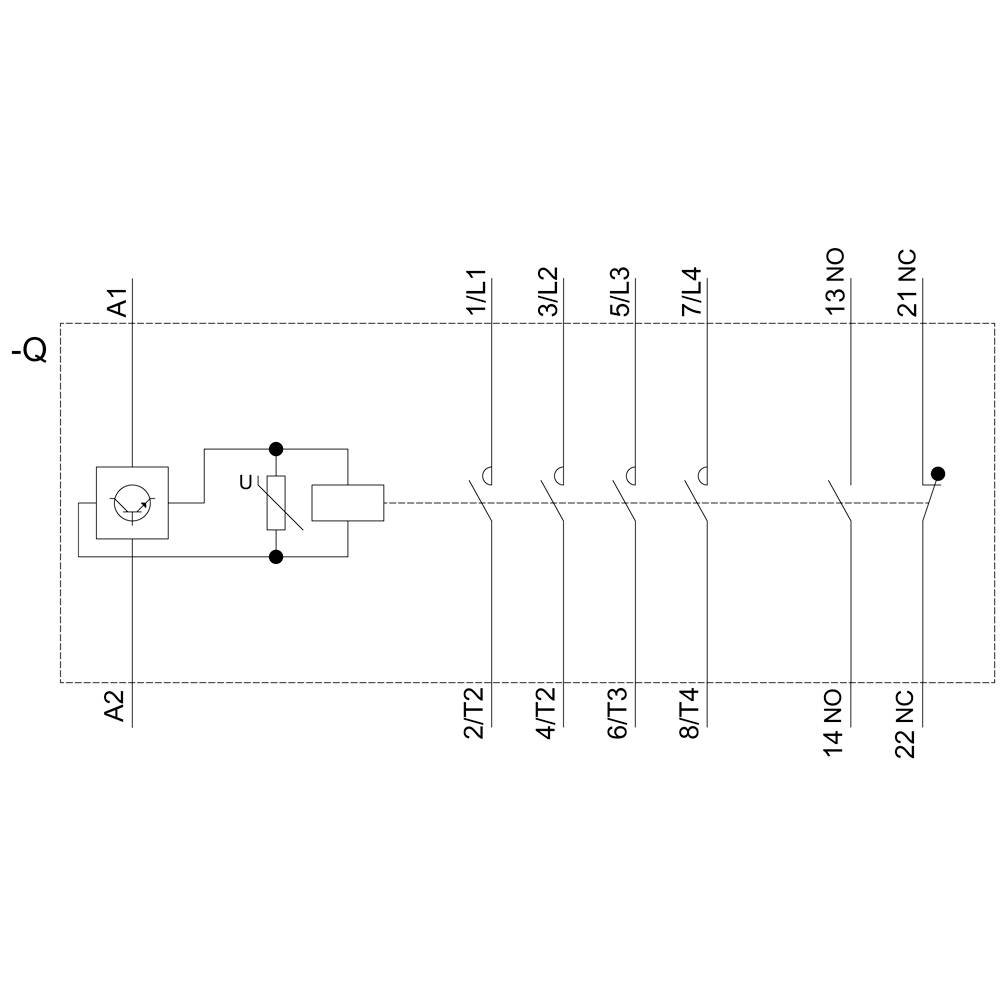

'Električki razvodni plan s tipkom hitnog zaustavljanja, povezan s više releja i sklopnih kontakata koji su numerirani i označeni.'

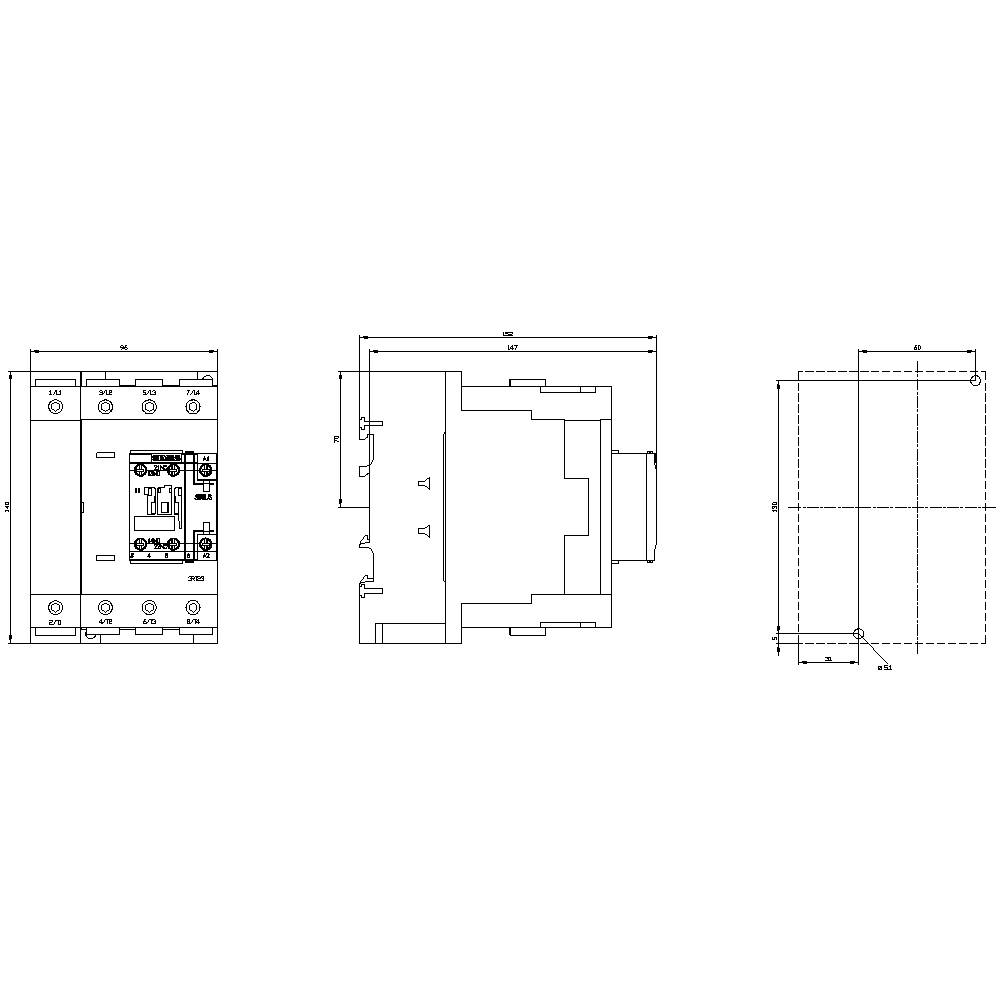

Tehnički nacrt električnog prekidača s tri prikaza: prednja strana, bočna strana i pogled odozgo. Mjerne oznake u milimetrima.

1/4

Slika slična

Vrsta proizvoda

kontaktor

Broj polova

4-polni

Nazivni napon

690 V

Snaga

76 W

Priključak

vijak

Tehnički list (PDF)

Dostava pon,02.11.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (749,00 € / komad)

749,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj NO kontakata / na kontaktoru / za pomoćne kontakte: 1
Broj spojnih kontakata / za glavne kontakte: 4
Broj spojnih kontakata / za pomoćne kontakte: 1
Broj NO kontakata / za pomoćne kontakte / koji se mogu priključiti: 2
Broj NO kontakata / za pomoćne kontakte / trenutno uključivanje: 1
Broj prekidnih kontakata / na kontaktoru / za pomoćne kontakte: 1
Broj prekidnih kontakata / za pomoćne kontakte: 1
Broj NC kontakata / za pomoćne kontakte / koji se mogu priključiti: 2
Broj NC kontakata / za pomoćne kontakte / trenutno uključivanje: 1
Radna struja na AC-1 / na 400 V / na temperaturi okoline od 40 °C: 160 A
Udarna snaga magnetske zavojnice pri DC: 76 W
Vrsta presjeka spojivih vodiča / za AWG vodove / za glavne kontakte: 2x (10 ... 1/0), 1x (10 ... 2)
Vrsta presjeka spojivih vodiča / za AWG vodove / za pomoćne kontakte: 2x (20 ... 16), 2x (18... 14)
Nadmorska visina postavljanja / maksimalna: 2000 m
Serijska instalacija: da
Zaštita od dodira sprijeda: sigurna za prste kada se dodiruje okomito sprijeda
Izolacijski napon glavnog kruga sa stupnjem onečišćenja 3: 690 V
Mehanički radni vijek (ciklusi preklapanja) kontaktora s pričvršćenim blokom pomoćnog prekidača / tipično: 10000000
Kontakt u ogledalu: da
Prenaponski otporni napon glavnog kruga: 8 kV
Proširenje proizvoda / pomoćni prekidač: da

Vrsta proizvoda: kontaktor

Tip: 3RT2348-1NF30

Veličina: S3

Broj polova: 4-polni

Vrsta kontakta: 1 zatvarač
1 otvarač

Nazivni napon: 690 V

Kontrola napona (min.): 83 V/AC
83 V/DC

Kontrolni napon (maks.): 155 V/AC
155 V/DC

Područje upravljačkog napona: 83, 83 - 155, 155 V/AC, V/DC

Trajna struja (maks.): 160 A

: 76 W

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s varistorom

Vrsta montaže (Relej): vijčana montaža
zaskočno pričvršćivanje
profilna šina

Priključak: vijak

Mehanički vijek trajanja: 10000000

Vrijeme odziva: 57 ms

Vrijeme opadanja: 70 ms

: IP00
IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 96 mm

Visina: 140 mm

Dubina: 152 mm

dim.: (Š x V x D) 96 x 140 x 152 mm

Sadržaj: 1 St.

RoHS-konforno: Da

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Broj polova

Nazivni napon

Siemens 3RT1355-6AE36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863517

Dostava čet,12.11.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.089,00 €^*

Siemens 3RT1355-6AF36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863519

Dostava uto,24.11.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.089,00 €^*

Siemens 3RT1355-6AP36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863521

Dostava pon,02.11.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

989,00 €^*

Siemens 3RT1355-6AR36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863523

Dostava uto,24.11.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.089,00 €^*

Siemens 3RT1363-6AE36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:2863524

Dostava čet,12.11.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.559,00 €^*

Siemens 3RT1363-6AF36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863525

Dostava uto,24.11.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.559,00 €^*

Siemens 3RT1363-6AP36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863526

Dostava pon,02.11.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.559,00 €^*

Siemens 3RT1363-6AR36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863527

Dostava čet,12.11.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.559,00 €^*

Siemens 3RT1364-6AE36 kontaktor 2 zatvarač, 2 otvarač 110000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:2863528

Dostava pon,26.10.

122 Set(ovi) - zaliha NjemačkaConrad Electronic

110000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.315,00 €^*

Siemens 3RT1364-6AF36 kontaktor 2 zatvarač, 2 otvarač 110000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863529

Dostava uto,24.11.

Conrad Electronic

110000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.315,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2863666 Siemens 3RT2348-1NF30 kontaktor 1 zatvarač, 1 otvarač 76 W 690 V s varistorom Pogodno za marke (releji): Siemens 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2863666 Siemens 3RT2348-1NF30 kontaktor 1 zatvarač, 1 otvarač 76 W 690 V s varistorom Pogodno za marke (releji): Siemens 1 St.

Opis

Kontaktor AC-1, 160 A, 400 V / 40 °C, 4-polni, 83-155 V AC/DC, 50/60 Hz, s integriranim varistorom, pomoćni kontakti: 1 NO + 1 NC, vijčani spoj SIRIUS 3RT23 kontaktor za prebacivanje s omskih opterećenja.
Kontaktori 3RT23 dio su modularnog sustava SIRIUS sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s kompaktnim dizajnom i visokom pouzdanošću kontakta. Mogu se kombinirati s drugim komponentama u hranilici tereta na razne načine. Mnoge kombinacije uređaja testirane su u tvornici. Kontaktori nude optimalnu vezu s kontrolerom za svaku primjenu (paralelno, putem ASi ili IO-Link). Integrirani pomoćni prekidači smanjuju složenost vaše strukture. Prednji priključci omogućuju jednostavno ožičenje. Kontaktori 3RT23 otporni su na klimu i odobreni u cijelom svijetu (npr. IEC i UL/CSA).
Dostupni su u različitim veličinama i velikom rasponu snage s AC i DC radom. Uz tehnologiju vijčanog spajanja, uređaji su uvijek dostupni i s opružnim spojevima za brzo spajanje bez održavanja i otporno na vibracije.
Sveobuhvatan asortiman pribora, kao što su pomoćni prekidači, pomoćni okidači itd. isti je za sve veličine.
Jednostavan, učinkovit, uvijek aktualan - modularni sustav SIRIUS.

Ovaj tekst je strojno preveden.
