Name: Siemens 3RT2028-1BF40 kontaktor 3 zatvarač 18.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St
Brand: Siemens
SKU: 1704958
Availability: BackOrder

Elektronički dio s logotipom 'Siemens' i natpisom 'SIRIUS', vjerojatno kontaktor ili relej za električne primjene.

Unutrašnja strana kućišta stroja s električki povezanim sklopovima na lijevoj strani i industrijskim uređajem vidljivim kroz kišom orošen prozor na desnoj strani.

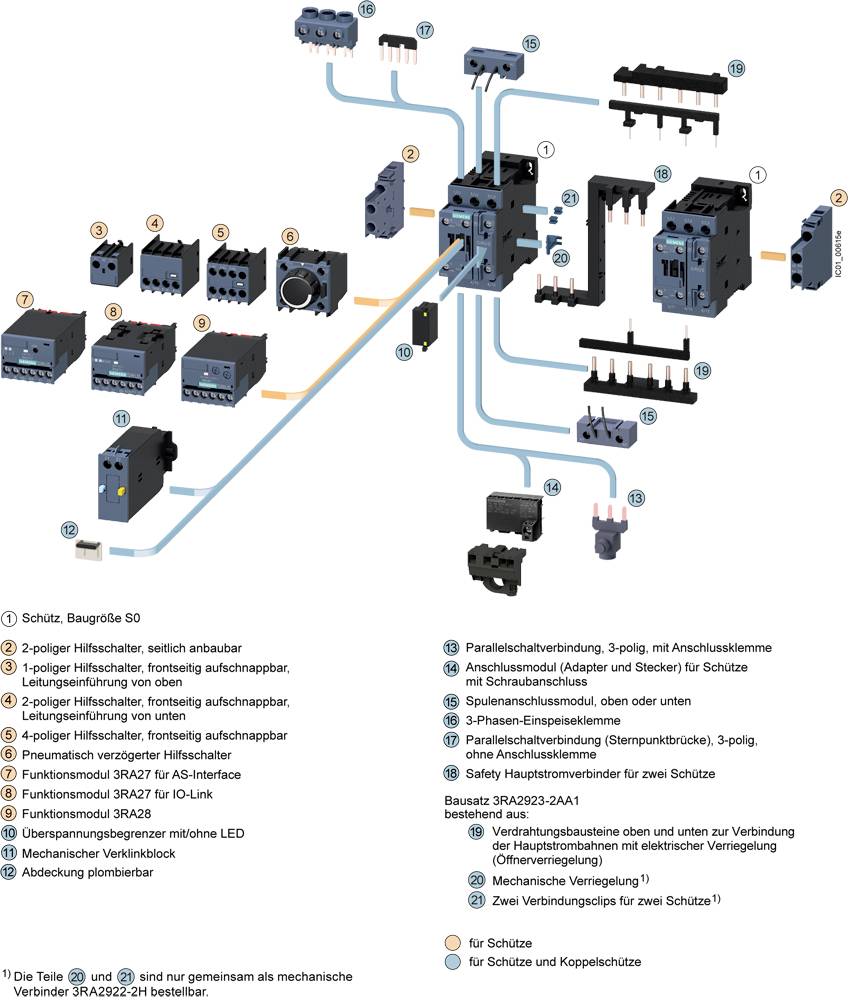

Eksplozijski prikaz električnog sklopnog sustava s označenim dijelovima, spojevima i funkcijama. Sadrži kontaktore, pomoćne sklopke i funkcionalne jedinice.

Električna shema kontaktora s numeriranim priključcima: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

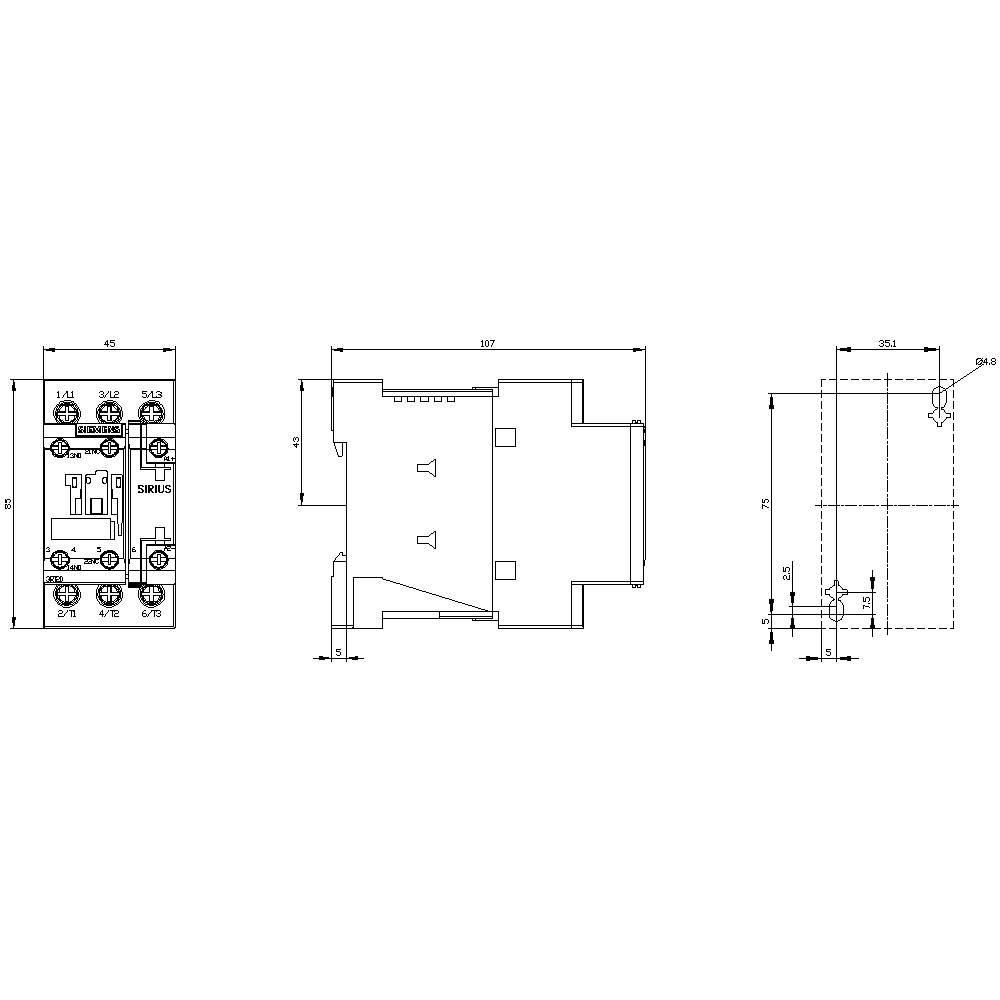

Tehnički nacrt releja SIRIUS 3RQ1'. Prikazuje prednji, bočni i pogled odozgo s dimenzijama u milimetrima.

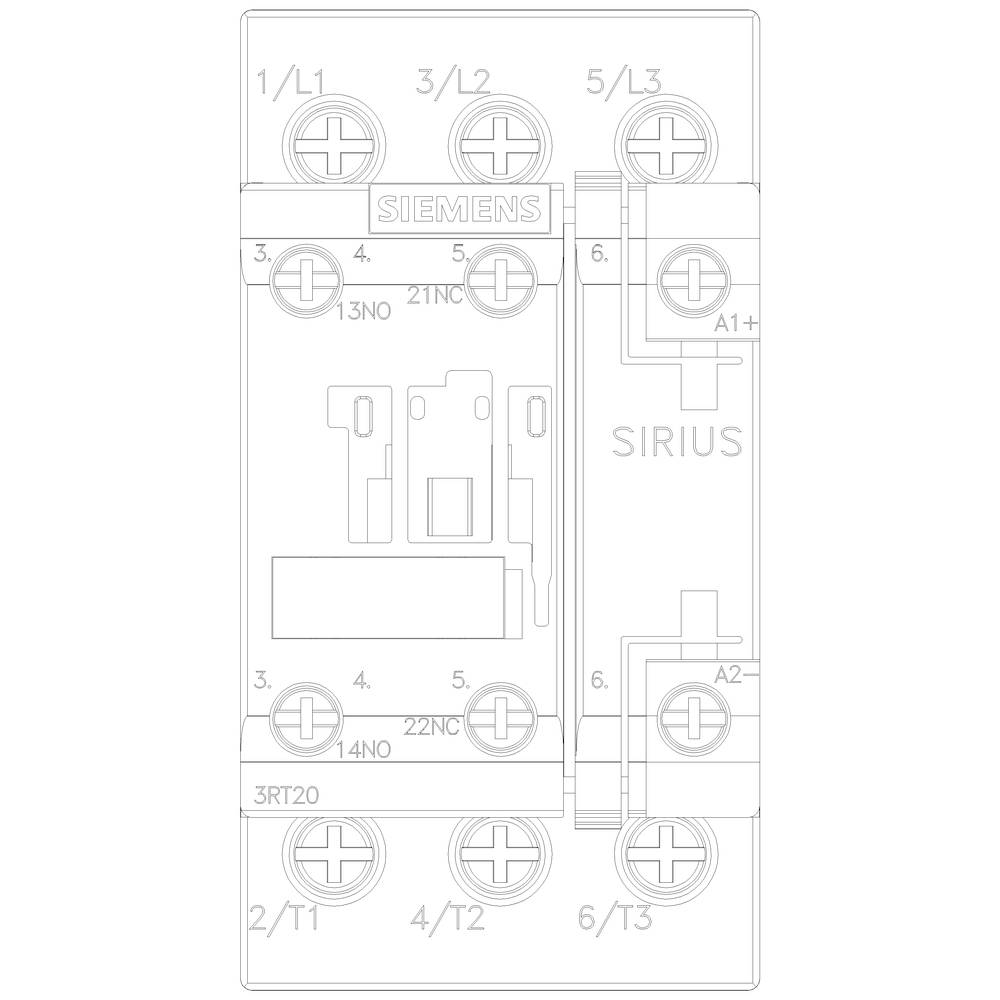

Dijagram Siemens SIRIUS kontaktora, prikazuje priključke za L1/L2/L3, A1/A2 i kontaktna mjesta 13NO, 14NC, serijski broj 3RT20.

1/6

Slika slična

Vrsta proizvoda

kontaktor

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

18.5 kW

Priključak

vijak

Tehnički list (PDF)

Dostava sri,28.10.

Broj

kom. - zaliha Njemačka

Ukupno (214,99 € / komad)

214,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Napon: DC
Presjek provodnika je čvrst ili namotan: 10 mm²
Presjek provodnika fino namotan: 10 mm²

Vrsta proizvoda: kontaktor

Tip: 3RT2028-1BF40

Veličina: S0

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Kontrolni napon (maks.): 110 V/DC

Područje upravljačkog napona: 110 V/DC (max)

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 38 A

: 18.5 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: vijak

Mehanički vijek trajanja: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 85 mm

Dubina: 107 mm

dim.: (Š x V x D) 45 x 85 x 107 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 18.5 kW

: 3

: 1

: 1

: 38 A

: 50 A

: 110-110 V

: Screw connection

: DC

: 22 A

: 18.387

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Nazivni napon

Kontaktor 1 kom. 3RT2025-1AP00 Siemens 3 zatvarač 7.5 kW 230 V/AC 17 A s pomoćnim kontaktom

Kataloški br.:1431092

Dostava čet,15.10.

13 kom. - zaliha NjemačkaConrad Electronic

7.5 kW

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

79,99 €^*

Kontaktor 1 kom. 3RT2025-1BB40 Siemens 3 zatvarač 7.5 kW 24 V/DC 17 A s pomoćnim kontaktom

Kataloški br.:1431062

Dostava čet,15.10.

19 kom. - zaliha NjemačkaConrad Electronic

7.5 kW

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Kontaktor 1 kom. 3RT2026-1AP00 Siemens 3 zatvarač 11 kW 230 V/AC 25 A s pomoćnim kontaktom

Kataloški br.:1431063

Dostava čet,15.10.

24 kom. - zaliha NjemačkaConrad Electronic

11 kW

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Kontaktor 1 kom. 3RT2026-1BB40 Siemens 3 zatvarač 11 kW 24 V/DC 25 A s pomoćnim kontaktom

Kataloški br.:1431064

Dostava čet,15.10.

25 kom. - zaliha NjemačkaConrad Electronic

11 kW

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Kontaktor 1 kom. 3RT2027-1AP00 Siemens 3 zatvarač 15 kW 230 V/AC 32 A s pomoćnim kontaktom

Kataloški br.:1430990

Dostava čet,15.10.

15 kom. - zaliha NjemačkaConrad Electronic

15 kW

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

149,99 €^*

Kontaktor 1 kom. 3RT2027-1BB40 Siemens 3 zatvarač 15 kW 24 V/DC 32 A s pomoćnim kontaktom

Kataloški br.:1431093

Dostava sri,21.10.

Conrad Electronic

15 kW

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Kontaktor 1 kom. 3RT2028-1BB40 Siemens 3 zatvarač 18.5 kW 24 V/DC 38 A s pomoćnim kontaktom

Kataloški br.:1431001

Dostava čet,15.10.

8 kom. - zaliha NjemačkaConrad Electronic

18.5 kW

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 3RT2023-1AP00 kontaktor 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746216

Dostava čet,15.10.

6 kom. - zaliha NjemačkaConrad Electronic

4 kW

690 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AP04 kontaktor 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746217

Dostava čet,15.10.

2 kom. - zaliha NjemačkaConrad Electronic

690 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1BB40 kontaktor 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746220

Dostava čet,15.10.

4 kom. - zaliha NjemačkaConrad Electronic

4 kW

690 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1704958 Siemens 3RT2028-1BF40 kontaktor 3 zatvarač 18.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St

Upute za rad i sigurnost

Upute za rad i sigurnost 1704958 Siemens 3RT2028-1BF40 kontaktor 3 zatvarač 18.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St

Opis

Kontaktor, AC-3, 18,5 kW / 400 V, 1 S + 1 O, 110 V DC, 3-poena, veličina S0 Vijčani priključak SIRIUS 3RT2 kontaktor za prekid motora. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Kontaktori osiguravaju optimalnu vezu s regulatorom za svaku primjenu (paralelno, preko ASi ili IO-Link). Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Dostupni su u različitim veličinama iu širokom rasponu snage u AC i DC pogonu. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja itd., Jednolični su za sve veličine. Dostupni spojni blokovi, funkcijski moduli i SIRIUS 3RV29 sustav za ulaganje znatno smanjuju napajanje. 3RT2 kontaktori zamjenjuju dokazanu 3RT1 seriju (do 55 kW). Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
