Name: Siemens 3RT2024-1AL20 učinska zaštita 3 zatvarač 5.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens
Brand: Siemens
SKU: 1747003
Availability: InStock

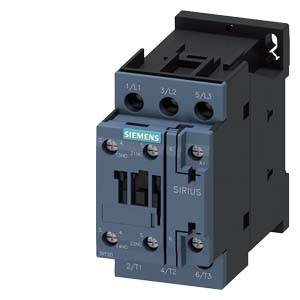

Električki kontaktor tvrtke Siemens, model 'SIRIUS', s više priključaka za industrijske upravljačke sustave i automatizacije.

Ormarić s otvorenim vratima prikazuje elektroničke komponente. Desno prozor s vodenim kapima, iza kojeg su nejasni strojevi.

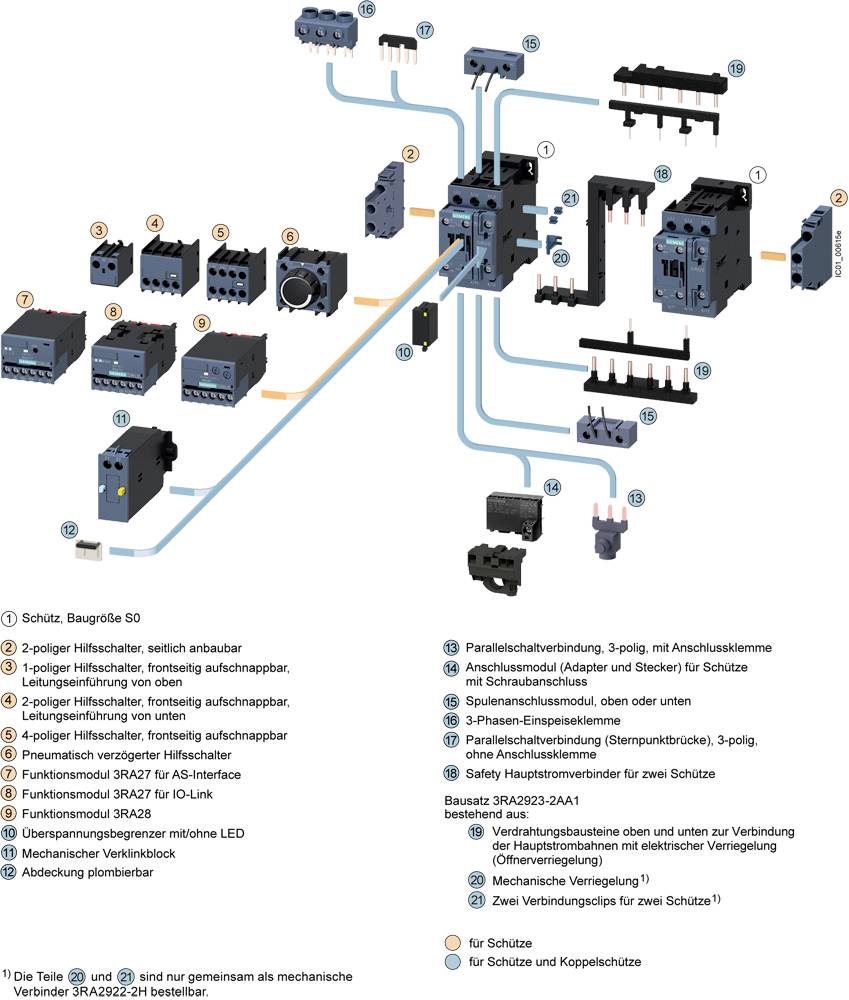

Eksplozijski prikaz zaštitnog sustava s numeriranim komponentama za montažu. Opis dijelova i relevantnih poveznica prikazan.

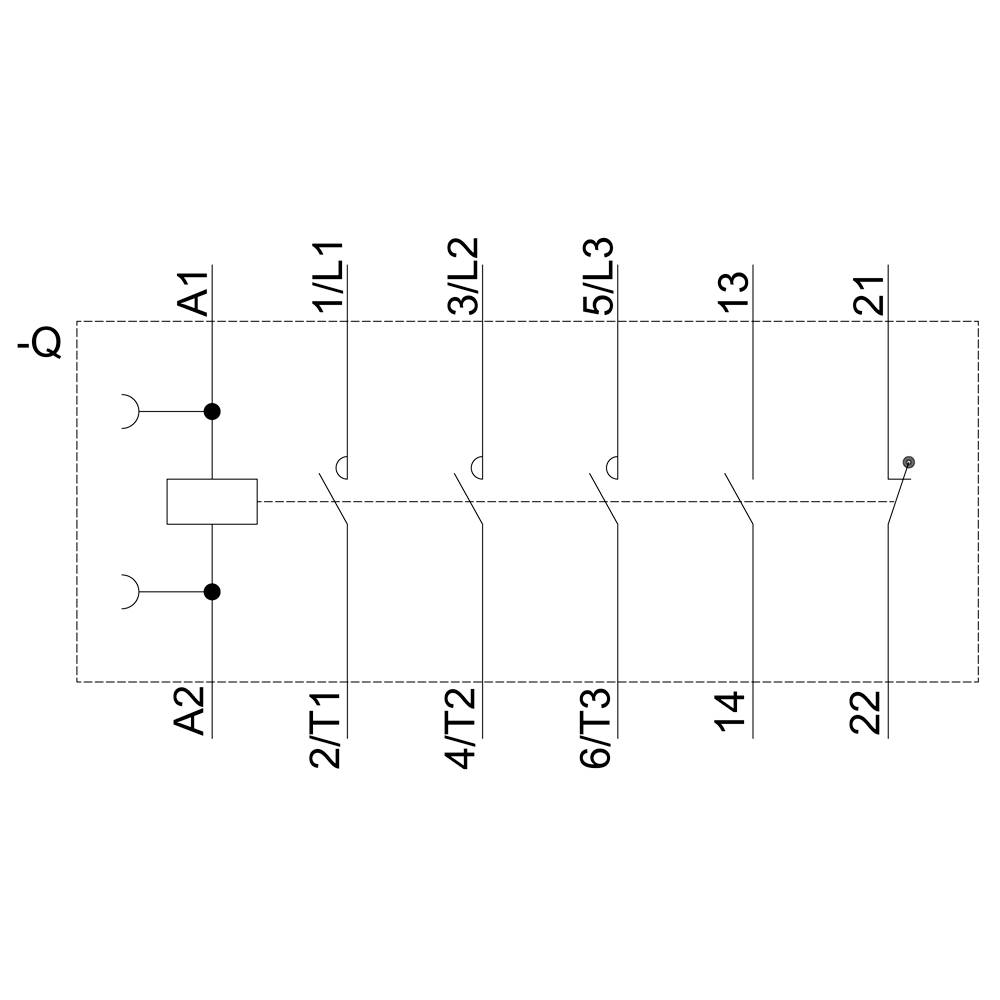

Električna shema trofaznog kontaktora sa šest kontakata: A1, A2, 1L1, 3L2, 5L3, 2T1, 4T2, 6T3, 13, 14, 21, 22.

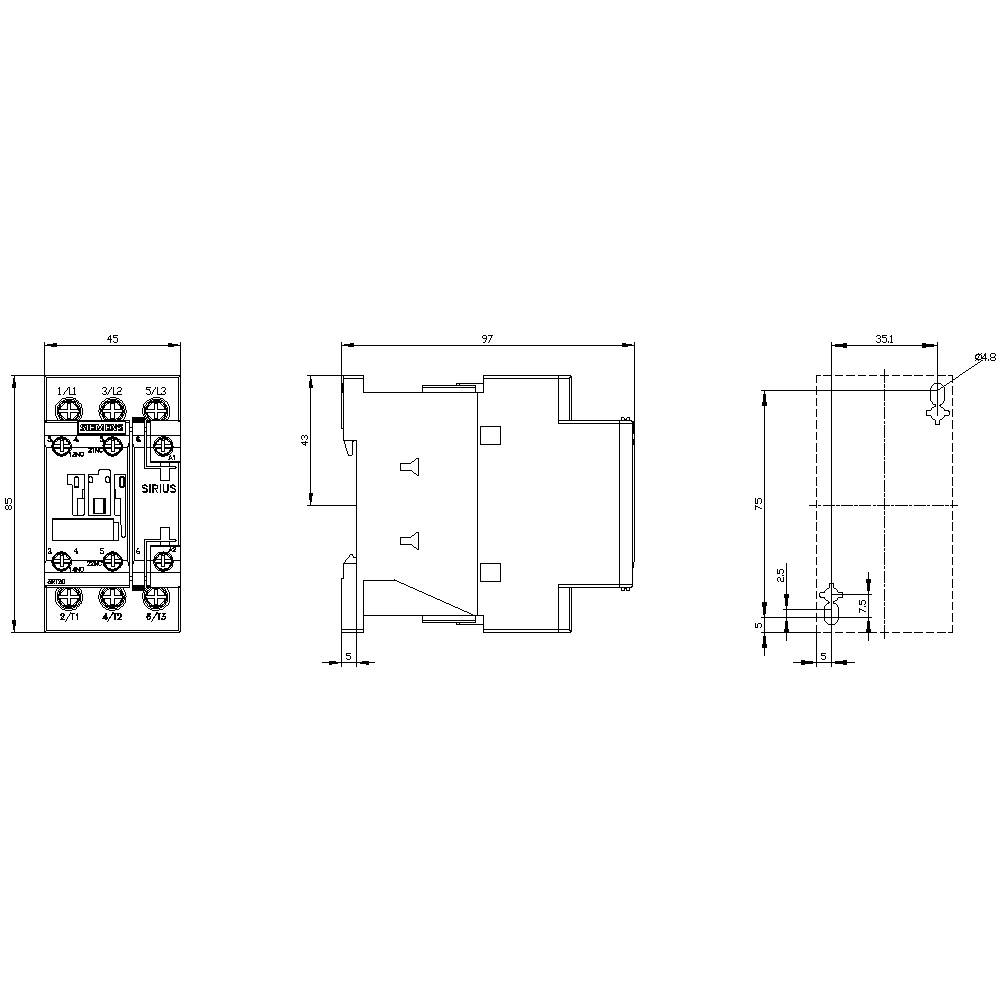

Tehnički nacrt električnog dijela s mjerama. Prikazuje tri pogleda: prednji, bočni i pogled odozgo s preciznim dimenzijama u milimetrima.

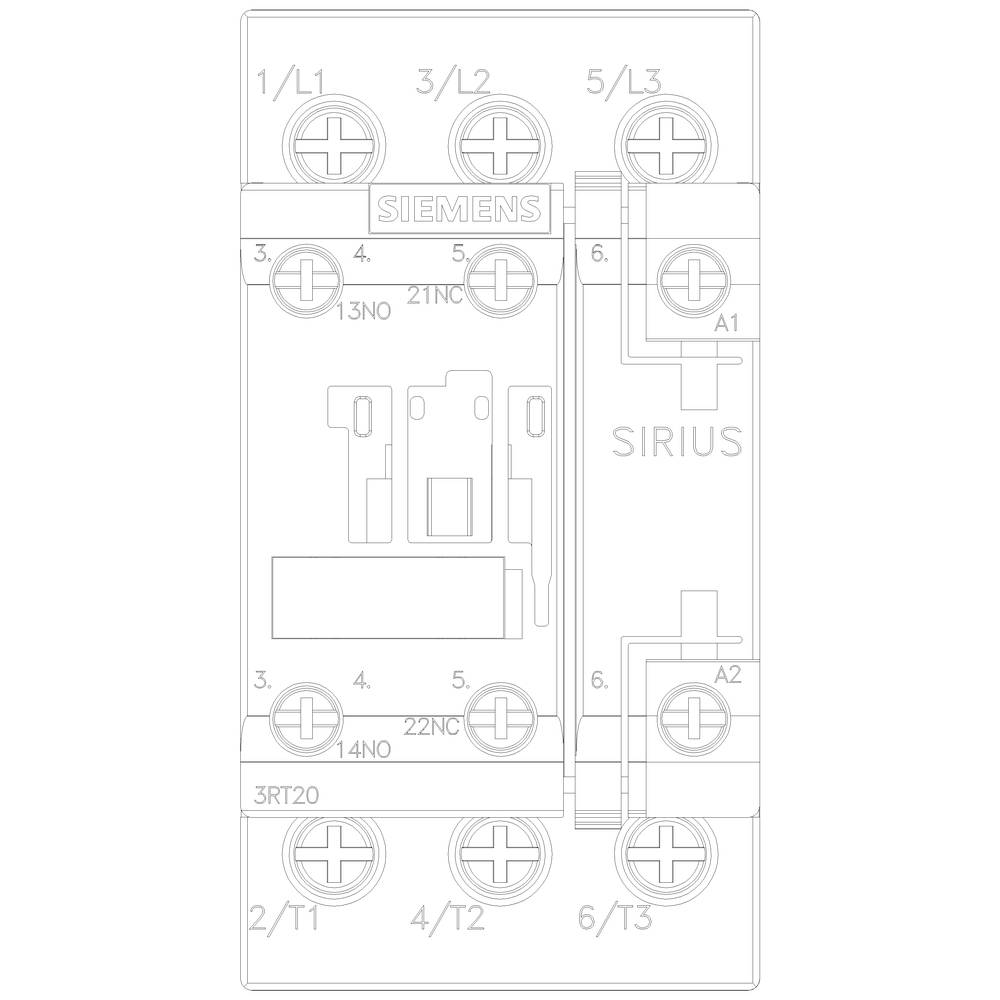

Tehnički crtež sklopnog uređaja s priključnim stezaljkama, obilježenim logotipom 'SIEMENS SIRIUS' i oznakama poput '3RT20'.

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

5.5 kW

Priključak

vijak

Tehnički list (PDF)

Dostava uto,20.10.

8 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (81,99 € / komad)

81,99 €

uklj. PDV

samo 9,22 €

Dostupno još samo 8 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta napona: AC
Presjek vodiča jednostruki ili višežični: 10 mm²
Presjek provodnika fino namotan: 10 mm²

Vrsta proizvoda: učinska zaštita

Tip: 3RT2024-1AL20

Veličina: S0

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Kontrola napona (min.): 230 V/AC

Kontrolni napon (maks.): 230 V/AC

Područje upravljačkog napona: 230 - 230 V/AC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 12 A

: 5.5 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: vijak

Mehanički vijek trajanja: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 85 mm

Dubina: 97 mm

dim.: (Š x V x D) 45 x 85 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 12.5 A

: 5.516

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Siemens 3RT2023-1AB00 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1699182

Dostava sri,04.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AB04 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1746132

Dostava sri,04.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AC20 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1704587

Dostava pon,02.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AD00 učinska zaštita 3 zatvarač 4 kW 690 V/AC 1 St.

Kataloški br.:1746133

Dostava sri,04.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

47,99 €^*

Siemens 3RT2023-1AF00 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746134

Dostava sri,04.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AF04 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746135

Dostava sri,04.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AG20 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1746136

Dostava sri,04.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AG24 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746211

Dostava sri,04.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AH00 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1749855

Dostava sri,04.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AK60 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746212

Dostava pon,02.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1747003 Siemens 3RT2024-1AL20 učinska zaštita 3 zatvarač 5.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens

Upute za rad i sigurnost

Upute za rad i sigurnost 1747003 Siemens 3RT2024-1AL20 učinska zaštita 3 zatvarač 5.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens

Opis

Kontaktor, AC-3 12A, 5,5 kW / 400 V 1 S + 1 NC, 230 V AC 50/60 Hz, 3-polni, S0 veličina, vijčani spoj SIRIUS 3RT2 kontaktor za uklopne motore. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Kontaktori osiguravaju optimalnu vezu s regulatorom za svaku primjenu (paralelno, preko ASi ili IO-Link). Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Dostupni su u različitim veličinama iu širokom rasponu snage u AC i DC pogonu. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja itd., Jednolični su za sve veličine. Dostupni spojni blokovi, funkcijski moduli i SIRIUS 3RV29 sustav za ulaganje znatno smanjuju napajanje. 3RT2 kontaktori zamjenjuju dokazanu 3RT1 seriju (do 55 kW). Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
