Name: Siemens 3RT2017-2MB42-0KT0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens P
Brand: Siemens
SKU: 1750239
Availability: BackOrder

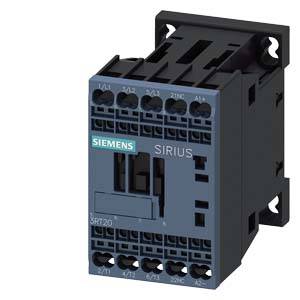

Prikazuje se crni električni kontaktor marke Siemens, model SIRIUS. Frontalni pogled s vidljivim stezaljkama i priključcima.

Otvoreni električni ormar s vidljivim kabelima i električnim komponentama, pored staklene ploče na kojoj se nalaze vodene kapljice, kroz koju je vidljiv industrijski stroj.

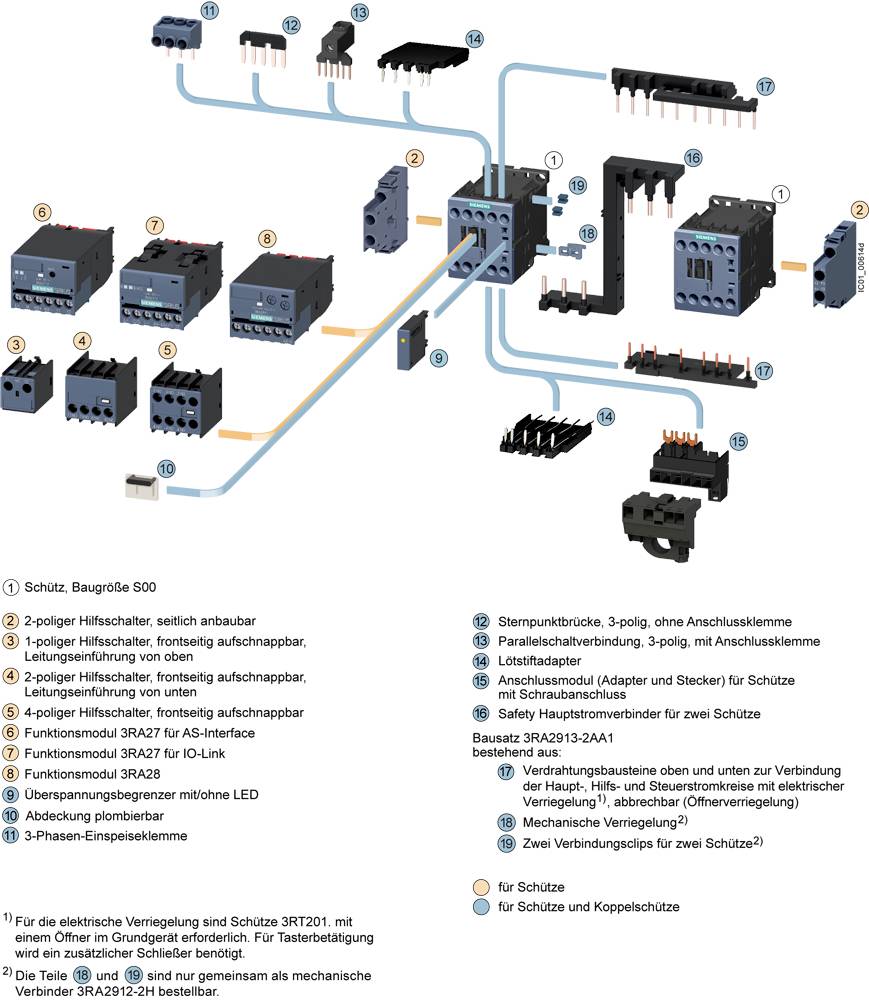

Slika prikazuje elektrotehničke preklopne elemente i njihove spojeve, numerirane. Napomene objašnjavaju funkcije i mogućnosti montaže.

Elektrotehnički simbol elektromagneta s priključcima A1, A2. Spojevi vode do L1/L2/L3 i T1/T2/T3, prikazani kao električna shema.

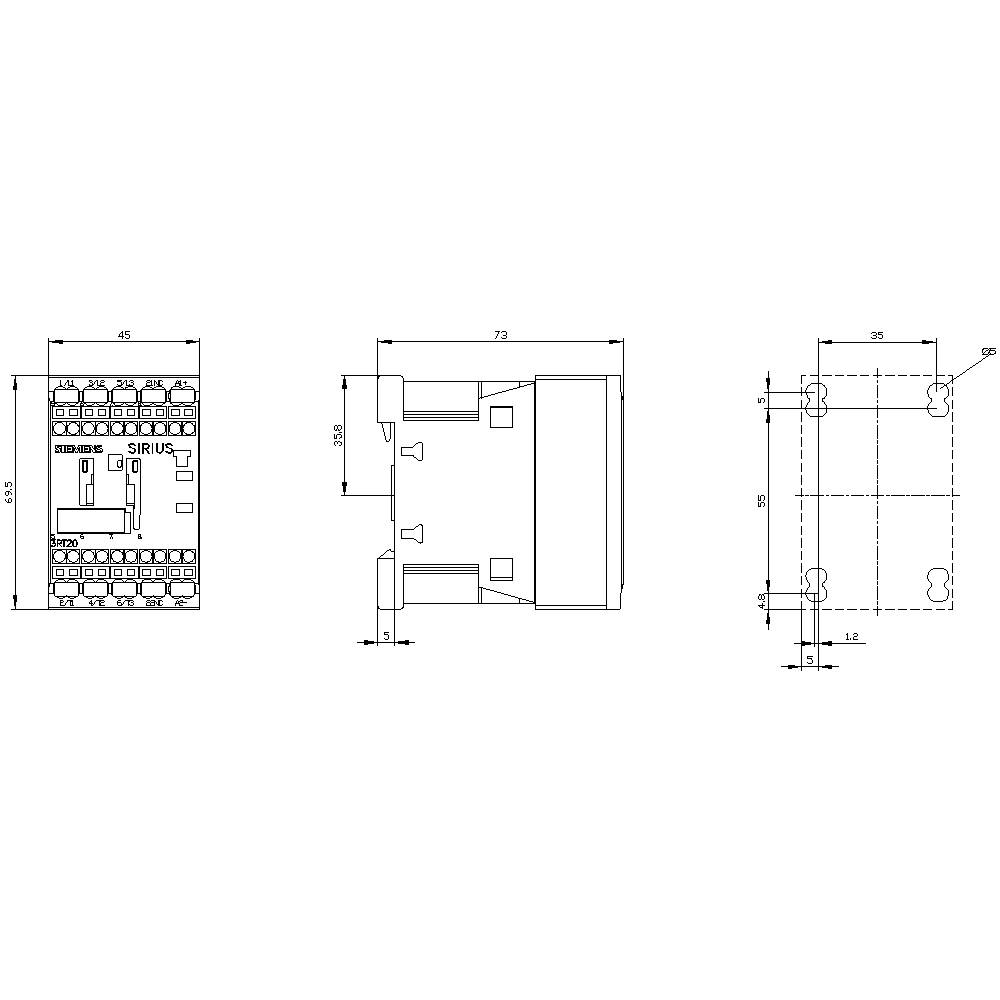

Tehnički nacrt električnog komponenta s tri pogleda: prednji pogled, pogled odozgo i bočni pogled. Mjere navedene u milimetrima.

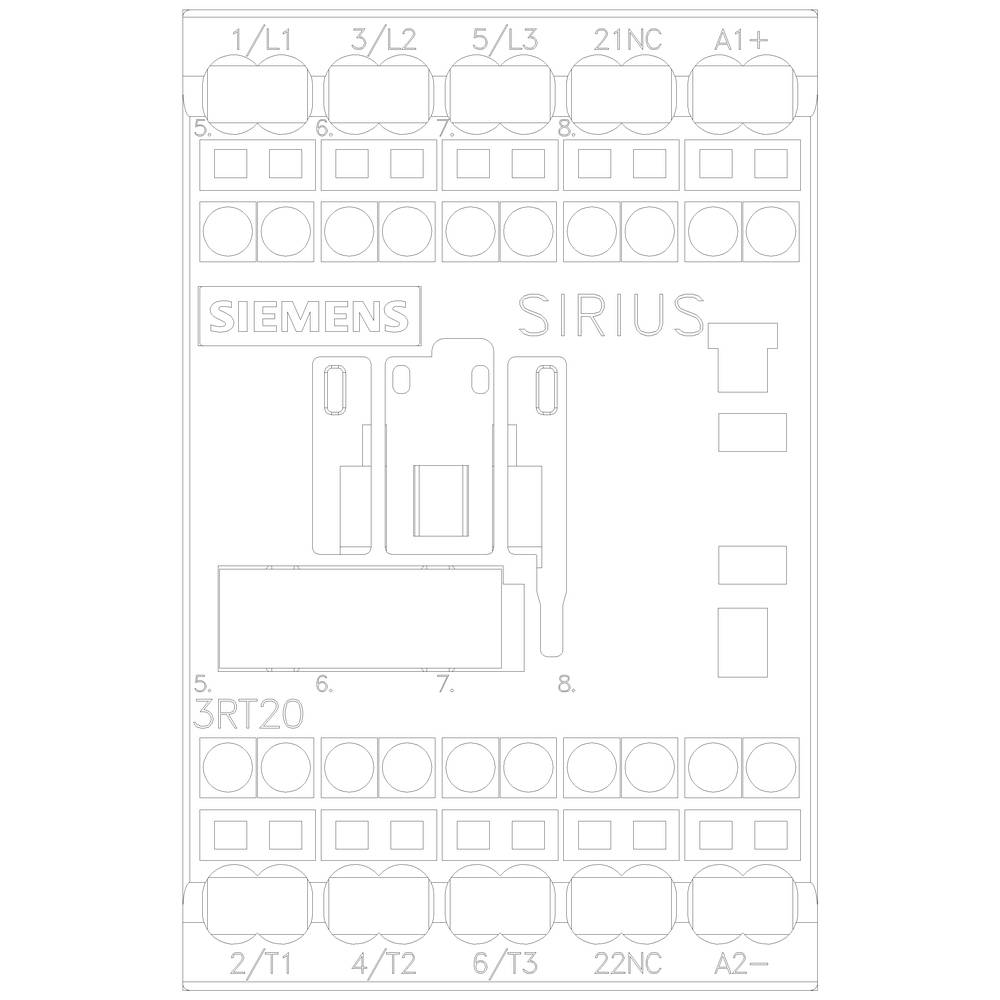

Električna shema Siemens SIRIUS releja s različitim priključnim stezaljkama, uključujući 1/L1, 3/L2, 5/L3, 21NC, A1+, 2/T1, 4/T2, 6/T3, 22NC, A2-.

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Priključak

opružni priključak

Vrsta ambalaže

Piece

Tehnički list (PDF)

Dostava pon,02.11.

Broj

kom. - zaliha Njemačka

Ukupno (55,99 € / komad)

55,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Napon: DC
Presjek provodnika je čvrst ili namotan: 4 mm²
Presjek provodnika fino namotan: 2,5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinska zaštita

Tip: 3RT2017-2MB42-0KT0

Veličina: S00

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Vrsta pomoćnog kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Kontrolni napon (maks.): 24 V/DC

Područje upravljačkog napona: 24 V/DC (max)

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 12 A

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: opružni priključak

Mehanički vijek trajanja: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 70 mm

Dubina: 73 mm

dim.: (Š x V x D) 45 x 70 x 73 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens 3RT2015-1AB01-1AA0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729542

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB01-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Piece 1 St.

Kataloški br.:1682165

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729543

Dostava čet,29.10.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AB02-1AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1700576

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1686470

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD01 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729544

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD02 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Single 1 St.

Kataloški br.:1700577

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AF01 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom 1 St.

Kataloški br.:1729545

Dostava čet,29.10.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AF02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729546

Dostava čet,29.10.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AG61 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1730315

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1750239 Siemens 3RT2017-2MB42-0KT0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens P

Upute za rad i sigurnost

Upute za rad i sigurnost 1750239 Siemens 3RT2017-2MB42-0KT0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens P

Opis

Kontaktni napon, AC-3 12A, 5,5 kW / 400 V 1 O, 24 V DC 0,85-1,85 * 3-polni američki, veličina S00 Opruga s oprugom Spojni kontaktor SIRIUS 3RT2 za sklopne motore i pomoćne i upravljačke sklopove , posebno dizajniran za izravno povezivanje s elektroničkim kontrolama. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
