Name: Siemens 3RT2017-1AB01 učinska zaštita 3 zatvarač 5.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens
Brand: Siemens
SKU: 1731378
Availability: InStock

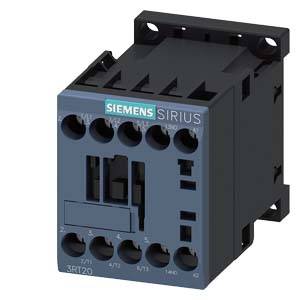

Siemensov kontaktor iz Sirius serije, model broj 3RT2020. Koristi se u električnim upravljačkim sustavima za uključivanje i isključivanje strujnih krugova.

Električna razvodna kutija s elektroničkim komponentama, pokraj prozora na kojemu se nalaze vodene kapljice. Iza njih su nejasno vidljive strojevi.

Slika prikazuje električnu shemu s različitim komponentama kontaktorskih sklopova, simbolima priključaka i tekstovima za povezivanje za instalaciju.

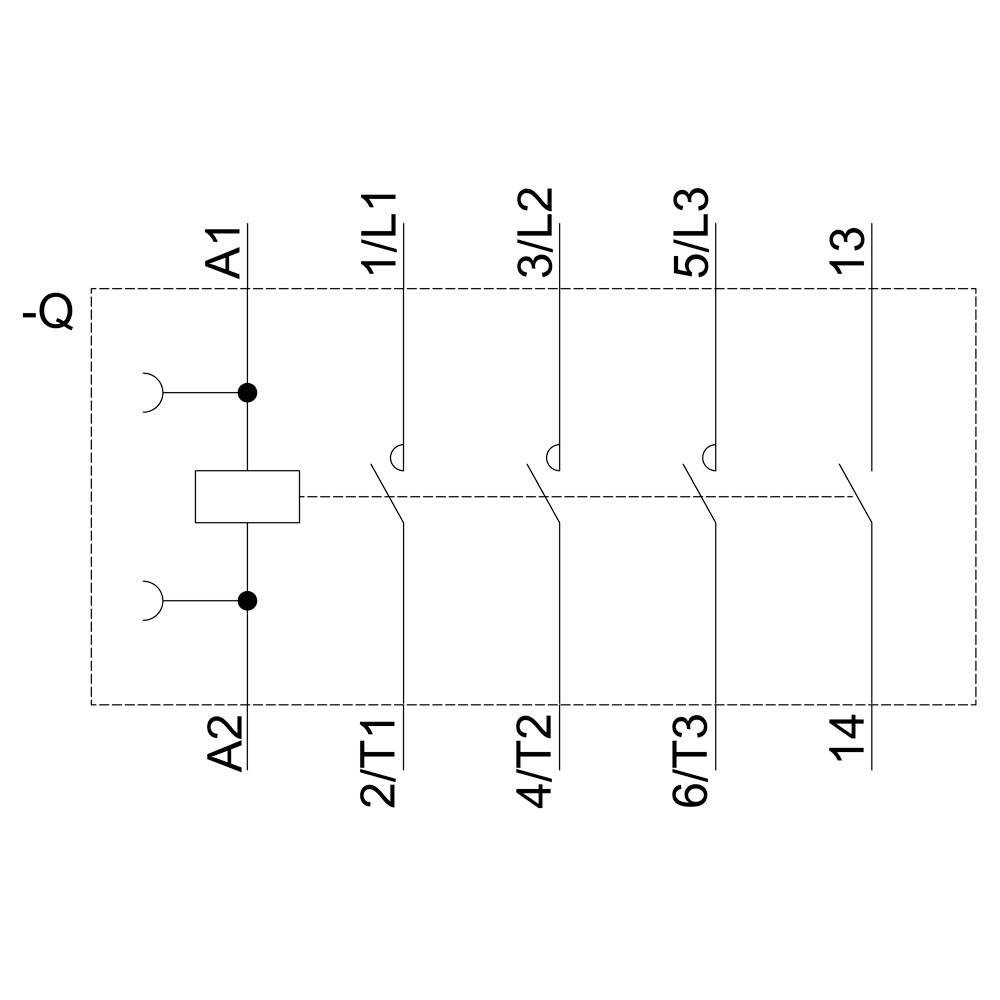

Električni plan elektromagnetskog prekidača s namotom i tri kontakta. Oznake: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14.

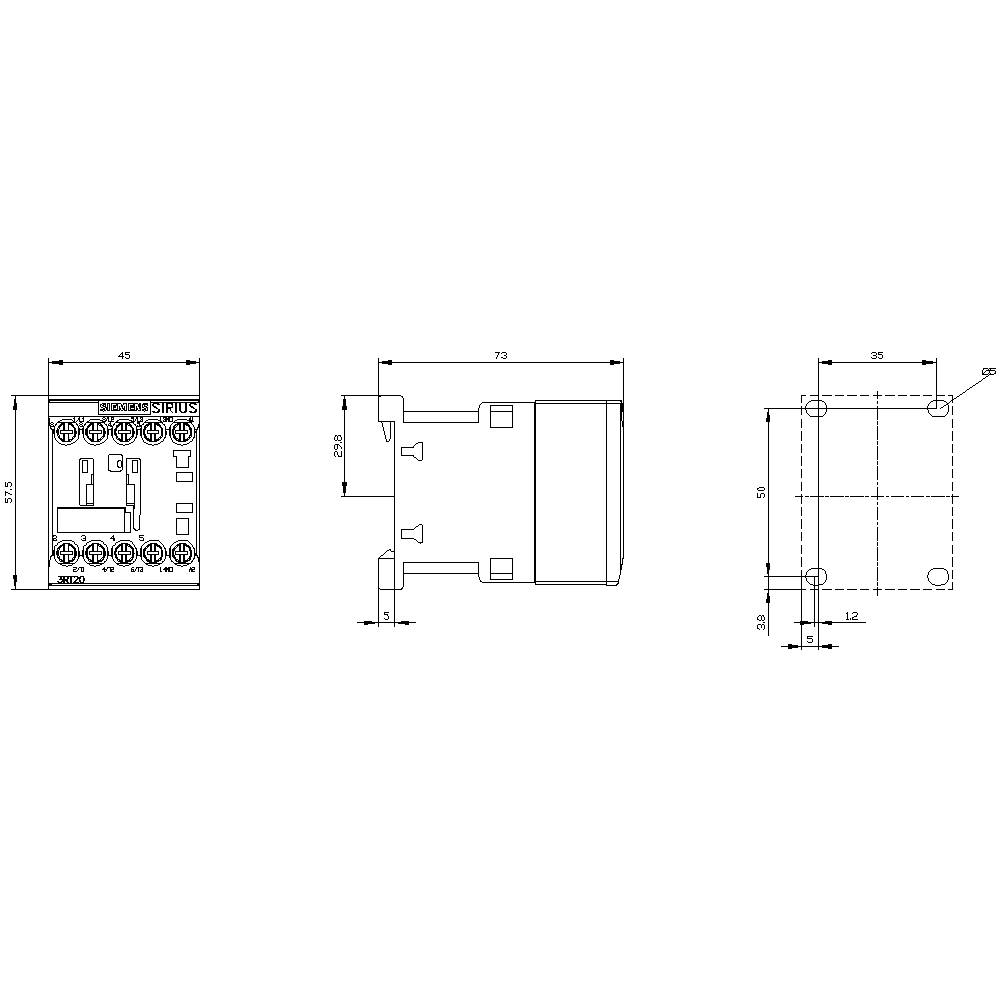

Tehnički nacrt električnog komponenta u tri pogleda s detaljnim dimenzijama i priključcima.

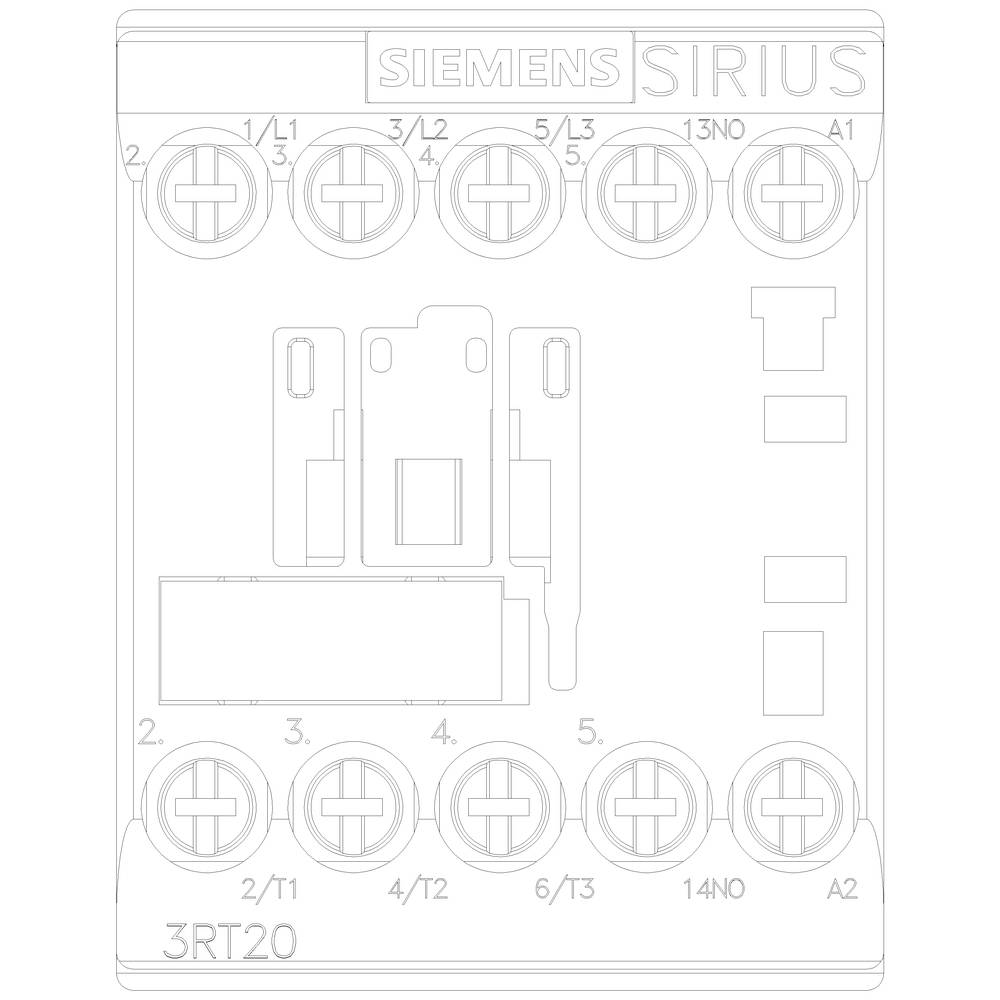

'Siemens SIRIUS 3RT20 kontaktor, pogled sprijeda, prikazuje sklopne krugove i priključne stezaljke za električne sustave.'

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

5.5 kW

Priključak

vijak

Tehnički list (PDF)

Dostava pet,16.10.

4 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (55,99 € / komad)

55,99 €

uklj. PDV

samo 5,64 €

Dostupno još samo 4 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinska zaštita

Tip: 3RT2017-1AB01

Veličina: S00

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Vrsta pomoćnog kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Kontrola napona (min.): 24 V/AC

Kontrolni napon (maks.): 24 V/AC

Područje upravljačkog napona: 24 - 24 V/AC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 12 A

: 5.5 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: vijak

Mehanički vijek trajanja: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 58 mm

Dubina: 73 mm

dim.: (Š x V x D) 45 x 58 x 73 mm

Sadržaj: 1 St.

RoHS-konforno: Da

Težina: 0.23

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: 24-24 V

: Screw connection

: AC

: 8.5 A

: 5.516

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens 3RT2015-1AB01-1AA0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729542

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB01-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Piece 1 St.

Kataloški br.:1682165

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729543

Dostava čet,29.10.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AB02-1AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1700576

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1686470

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD01 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729544

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD02 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Single 1 St.

Kataloški br.:1700577

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AF01 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom 1 St.

Kataloški br.:1729545

Dostava čet,29.10.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AF02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729546

Dostava čet,29.10.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AG61 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1730315

Dostava pon,02.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1731378 Siemens 3RT2017-1AB01 učinska zaštita 3 zatvarač 5.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens

Upute za rad i sigurnost

Upute za rad i sigurnost 1731378 Siemens 3RT2017-1AB01 učinska zaštita 3 zatvarač 5.5 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens

Opis

Kontaktni napon, AC-3 12A, 5,5 kW / 400 V 1 S, 24 V AC, 50/60 Hz 3-polni, veličina S00 Vijak za spajanje SIRIUS 3RT2 kontaktor za uklopne motore. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Kontaktori osiguravaju optimalnu vezu s regulatorom za svaku primjenu (paralelno, preko ASi ili IO-Link). Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Dostupni su u različitim veličinama iu širokom rasponu snage u AC i DC pogonu. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja itd., Jednolični su za sve veličine. Dostupni spojni blokovi, funkcijski moduli i SIRIUS 3RV29 sustav za ulaganje znatno smanjuju napajanje. 3RT2 kontaktori zamjenjuju dokazanu 3RT1 seriju (do 55 kW). Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
