Name: Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 potrošački razdjelnik Snaga motora bei 400 V 7.5 kW 690 V Nazivna struja 15.
Brand: Siemens
SKU: 1744477
Availability: BackOrder

Na slici se vidi modulski prekidač snage za industrijske primjene koji se sastoji od nekoliko komponenata.

Otvoreni razvodni ormar s kabelima i uređajima pored prozora prekrivenog kišnim kapima. Vani se nejasno nazire plavo more.

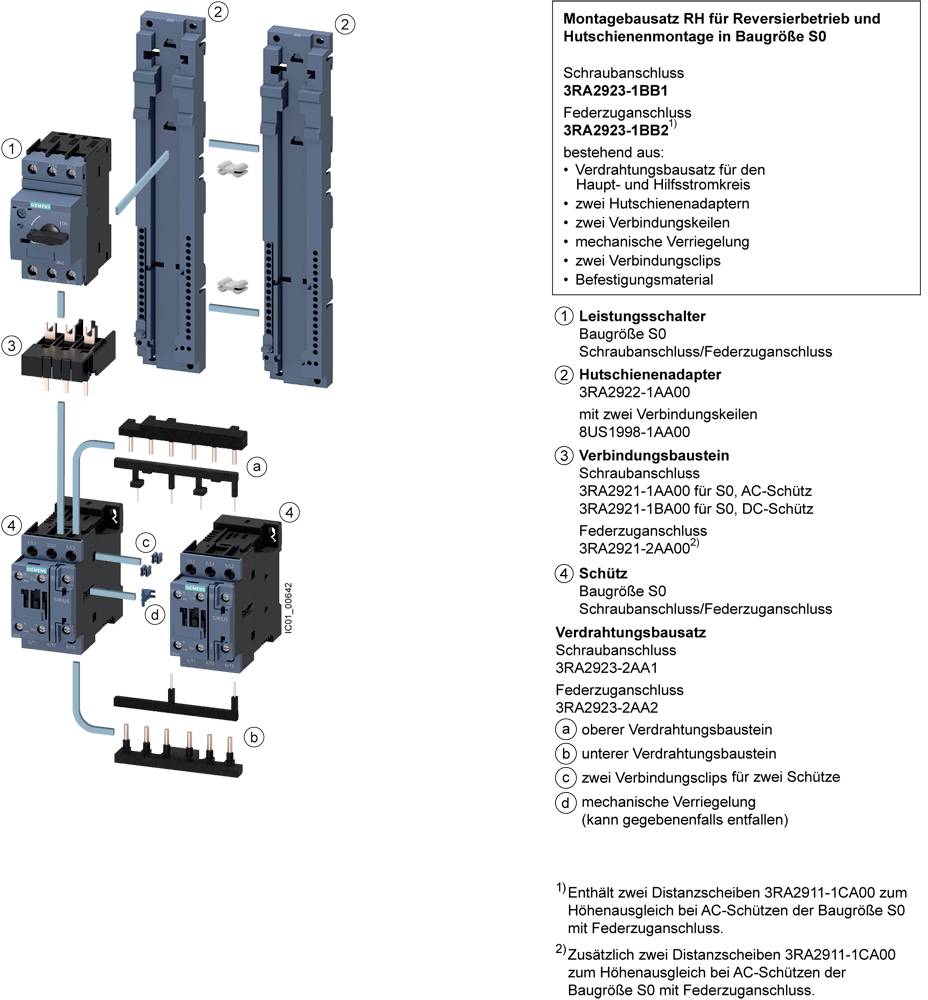

'Slika prikazuje slijed montaže za reverzibilni pogon veličine S0. Uključuje vijčani priključak, priključak za oprugu i potporni foot.'

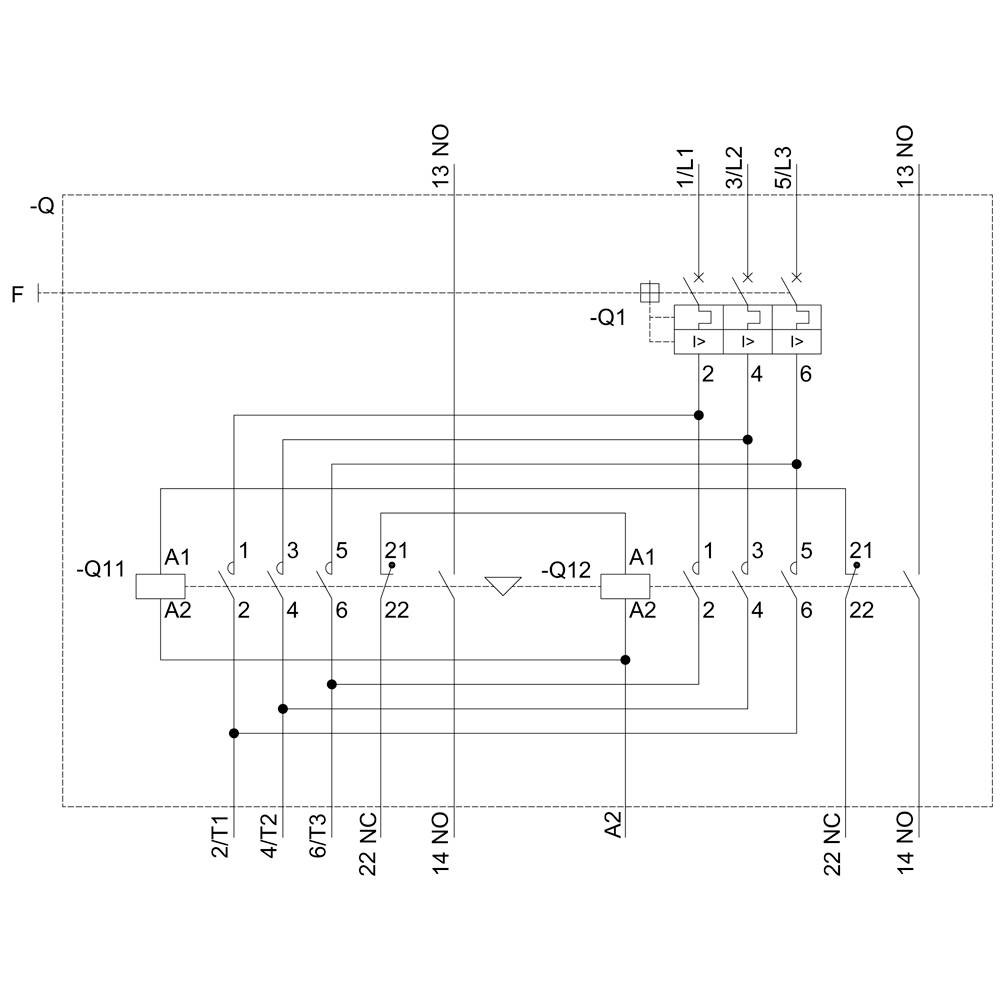

'Električna shema upravljačkog sklopa s različitim sklopkama, kontaktima i poveznicama.'

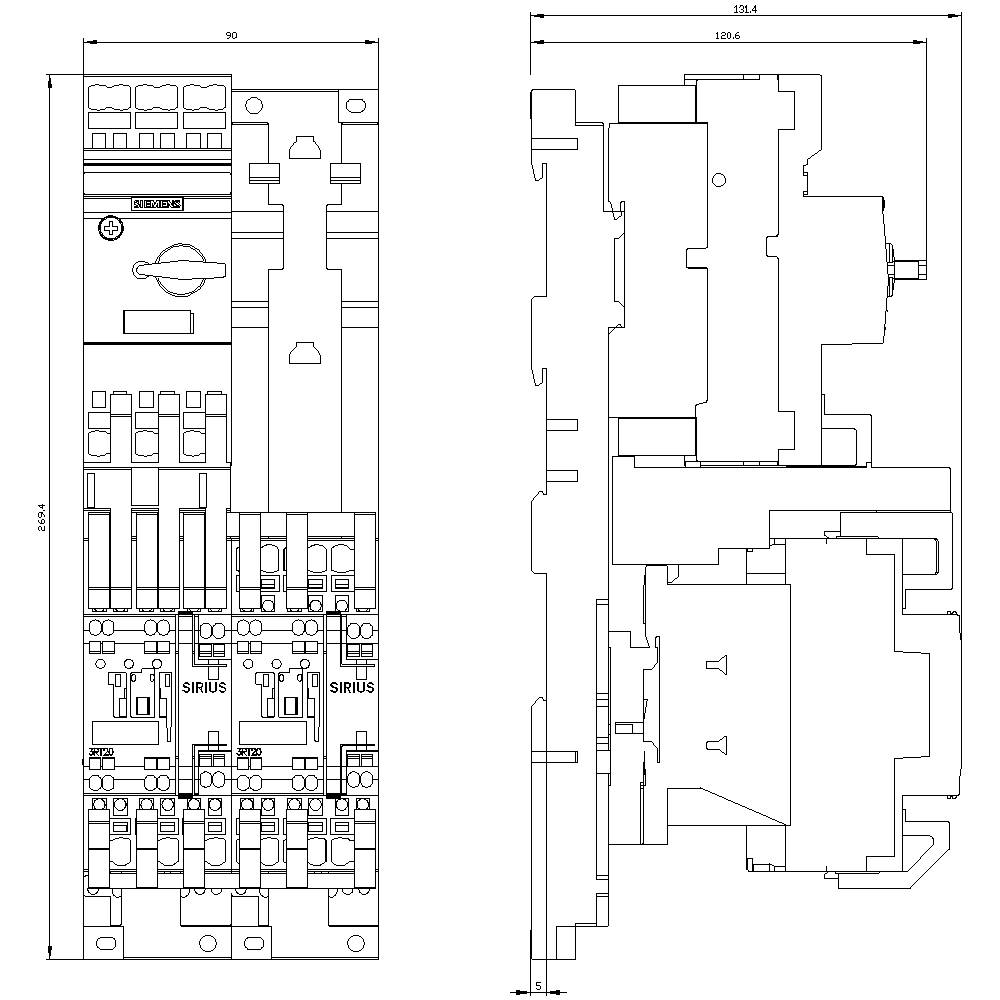

Tehnički nacrt industrijskog sustava za prekidače s više komponenata, kabelskim priključcima i preklopnim segmentima.

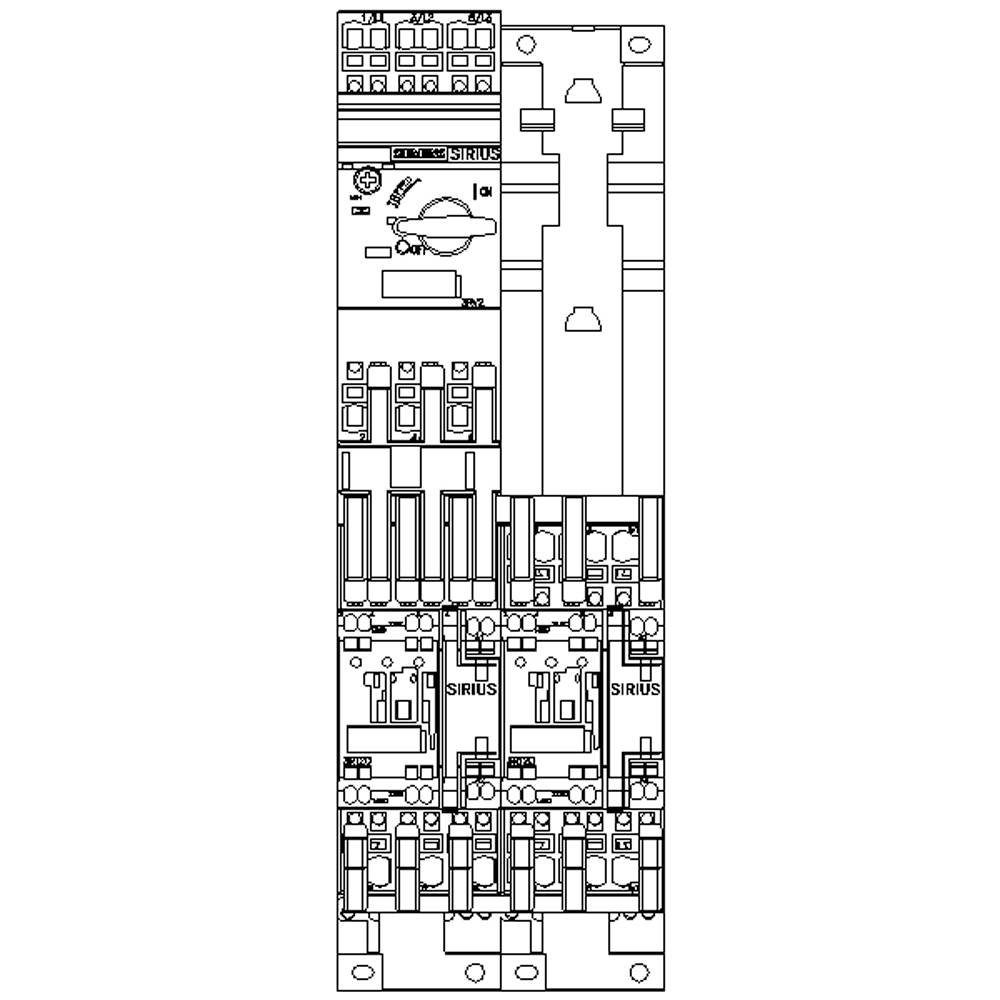

Tehnički dijagram sklopova SIRUIS prekidača. Prikazuje detaljne komponente i njihov raspored za upravljanje električnim uređajima.

1/6

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (589,00 € / komad)

589,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: spoj s oprugom
Veličina okvira utovarivača: S0
Radna frekvencija: 50/60 Hz

Napon motora: 690 V

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 15.5 A

Snaga motora bei 400 V: 7.5 kW

Nazivni napon: 690 V

Izvedba: Vrsta ugradnje: na adapter za vijak i brzo pričvršćivanje na 35 mm šinu

Proizvođač-br. dijela: 3RA22204BF270AP0

Nazivna struja: 15.5 A

Nazivna struja - zaokružena: 15.5 A

Tip: 3RA2220-4BF27-0AP0

Snaga motora pri 230 V/ 400 V: 7.5 kW

dim.: (Š x V x D) 90 x 269 x 130 mm

Priključak: opružni priključak

Širina: 90 mm

Visina: 269 mm

Dubina: 130 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 269 mm

: 130 mm

: FALSE

: 7.5 kW

: 1

: 20 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 20 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 potrošački razdjelnik Snaga motora bei 400 V 7.5 kW 690 V Nazivna struja 15.5 A

Kataloški br.:1744477

Dostava pon,26.10.

Conrad Electronic

Ovaj proizvod

15.5 A

7.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

589,00 €^*

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1744452

Dostava čet,12.11.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

379,00 €^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1744454

Dostava pon,26.10.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1699318

Dostava pon,26.10.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

379,00 €^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1744456

Dostava pon,26.10.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

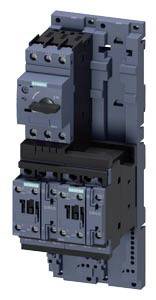

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 potrošački razdjelnik Snaga motora bei 400 V 3 kW 690 V Nazivna struja 6.5 A

Kataloški br.:1704751

Dostava pon,26.10.

Conrad Electronic

6.5 A

3 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

379,00 €^*

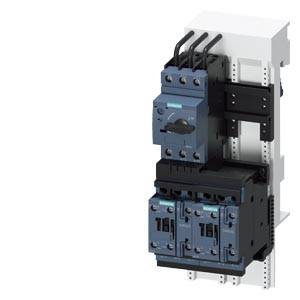

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 potrošački razdjelnik Snaga motora bei 400 V 3 kW 690 V Nazivna struja 6.5 A

Kataloški br.:1744457

Dostava pon,26.10.

Conrad Electronic

6.5 A

3 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

435,00 €^*

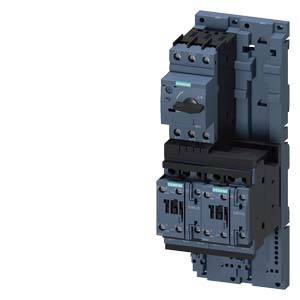

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 potrošački razdjelnik Snaga motora bei 400 V 0.4 kW 690 V Nazivna struja 8.5 A

Kataloški br.:1744458

Dostava pon,26.10.

Conrad Electronic

8.5 A

0.4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

385,00 €^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 potrošački razdjelnik Snaga motora bei 400 V 0.4 kW 690 V Nazivna struja 8.5 A

Kataloški br.:1744460

Dostava pon,26.10.

Conrad Electronic

8.5 A

0.4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

439,00 €^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 potrošački razdjelnik Snaga motora bei 400 V 5.5 kW 690 V Nazivna struja 11.5 A

Kataloški br.:1699319

Dostava pon,26.10.

Conrad Electronic

11.5 A

5.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

385,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 potrošački razdjelnik Snaga motora bei 400 V 7.5 kW 690 V Nazivna struja 15.

Upute za rad i sigurnost

Upute za rad i sigurnost 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 potrošački razdjelnik Snaga motora bei 400 V 7.5 kW 690 V Nazivna struja 15.

Opis

Unutarnji pogonski pretvarač, unazad AC 400 V, veličina S0 13,0 ... 20,0 AC 230 V Priključak s oprugom za ugradnju na DIN vodilicu s adapterom DIN vodilice (također ispunjava tip zadataka 1) Vrsta zadatka 2, Iq = 150 kA 1NO + 1NC (kontaktor) Vraćanje startera SIRIUS 3RA22 za zaštitu i pokretanje motora. Preokretni starter 3RA22 je testirana i tvornica predfabricirana kombinacija prekidača 3RV2 i dva 3RT2 kontaktora, koji su već potpuno spojeni, mehanički i električki povezani. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA22 zamjenjuju dokazanu 3RA12 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
