Name: Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.75 kW 690 V Nazivna struja 1.
Brand: Siemens
SKU: 1743239
Availability: BackOrder

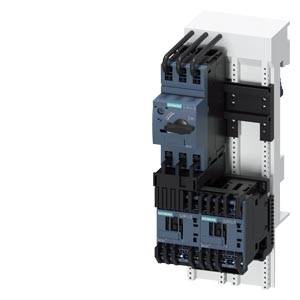

Električni modul s više komponenata i kabelskim spojevima, montiran na nosaču. Pogodan za industrijske primjene.

Ormar za upravljanje prikazuje otvorene električne komponente, pored njega velika mašina iza kišom orošenog prozora.

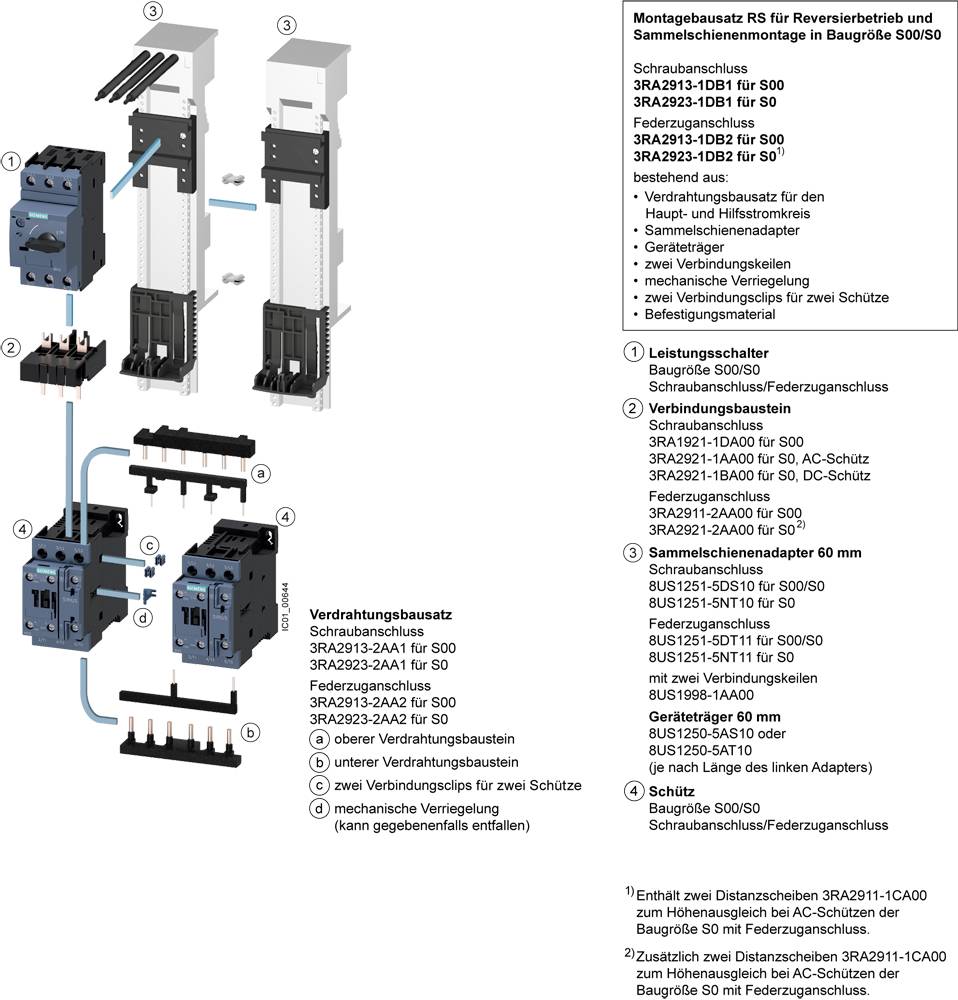

Montažni komplet za revizijski pogon i sustave sabirnica u veličini S00/S0" prikazuje dijagram koraka s oznakama opcija priključaka i montažnih komponenti.

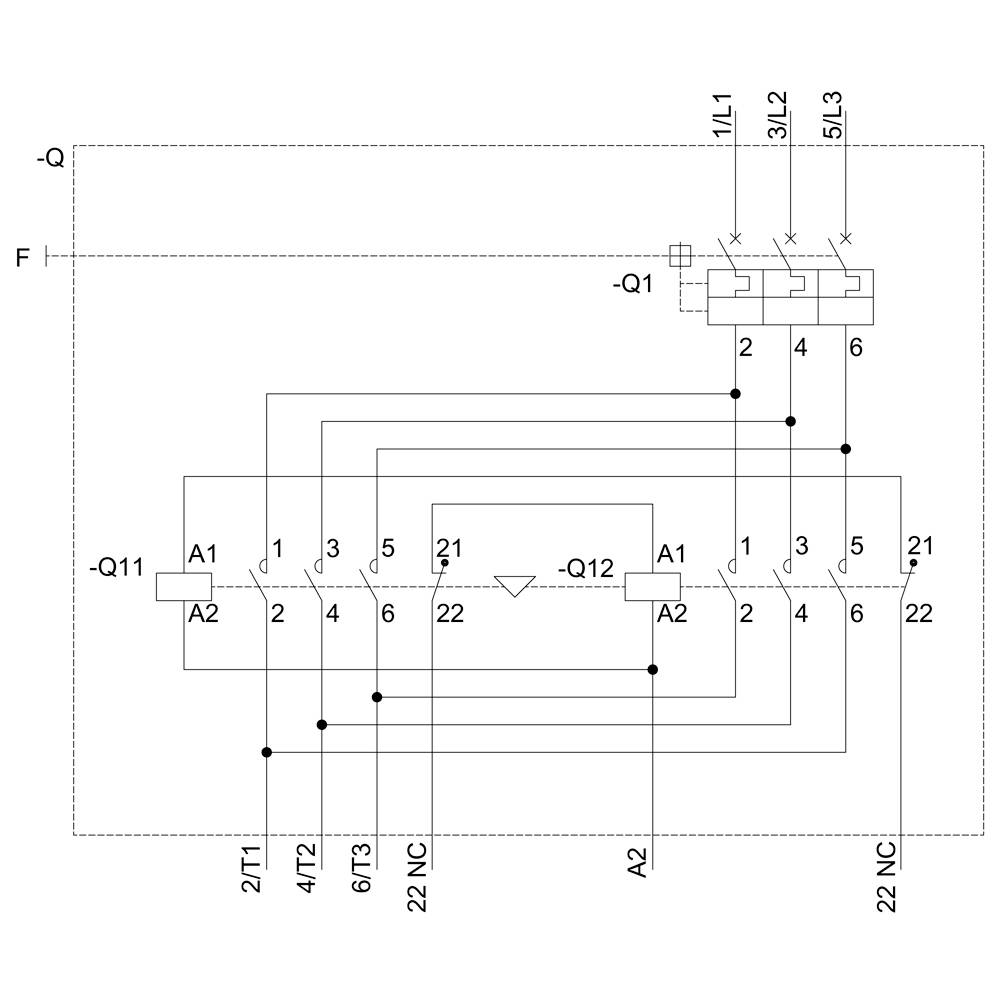

Električki dijagram razvodne ploče sa zaštitnim kontaktima i namotajima, prikazuje releje, oznake i puteve žičenja.

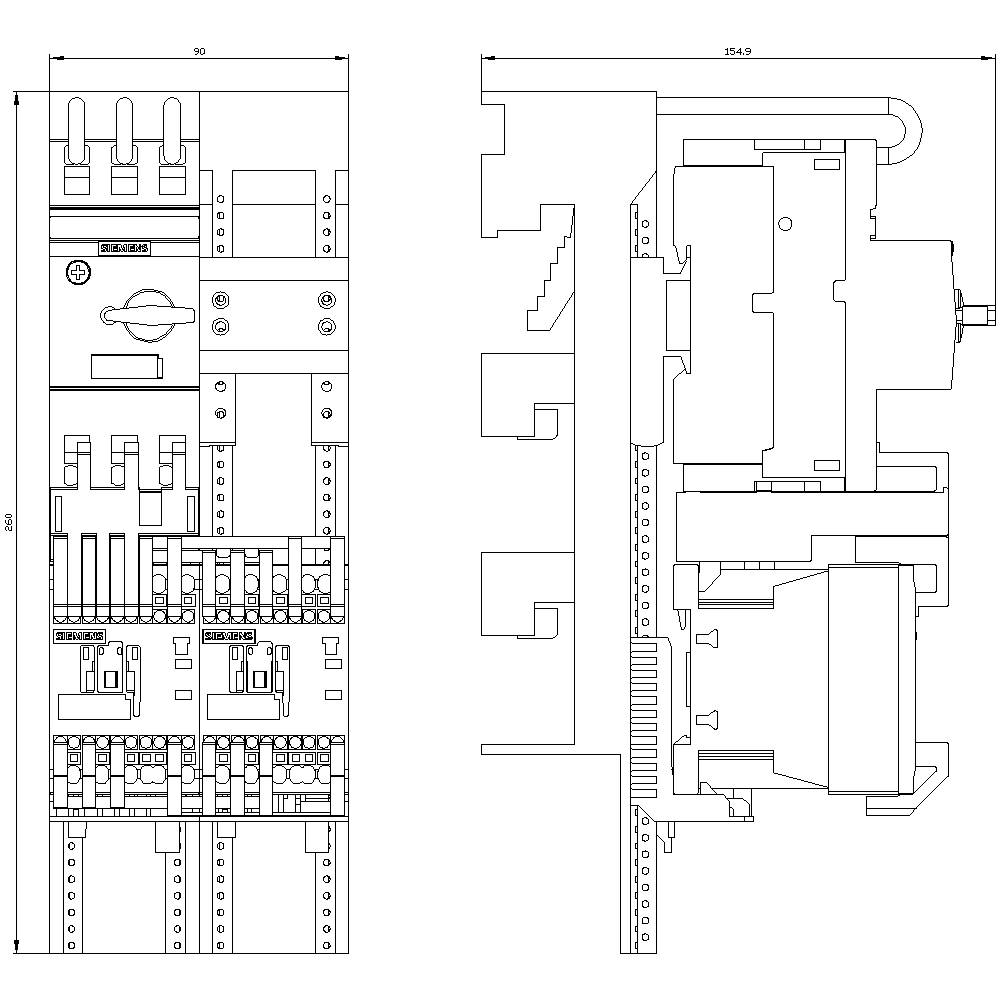

Tehnički nacrt električnog razvodnog ormarića s pogledom spreda na lijevoj strani i pogledom sa strane na desnoj, detalji sklopki i priključaka.

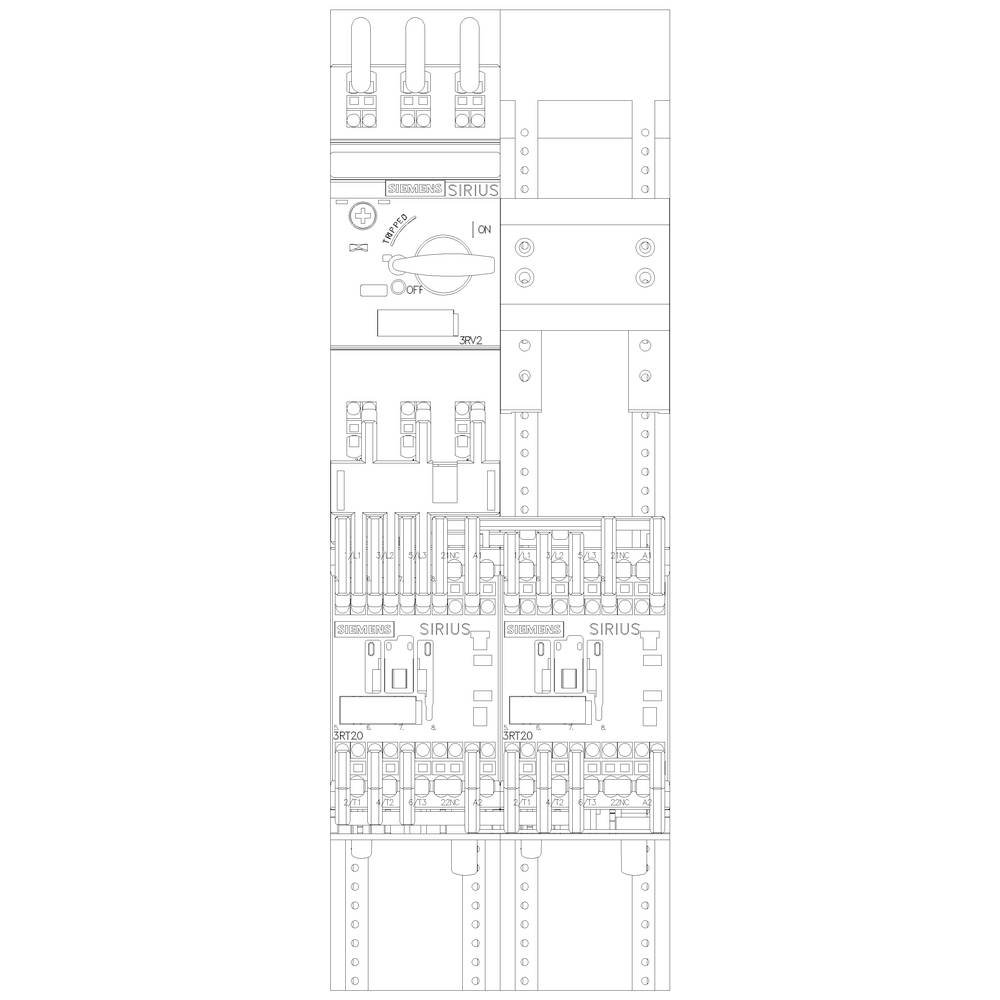

Tehnički nacrt rasporeda razvoda s različitim sklopovskim komponentama koje prikazuju električne spojeve i upravljačke elemente.

1/6

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (369,00 € / komad)

369,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: spoj s oprugom
Veličina okvira utovarivača: S00
Radna frekvencija: 50/60 Hz

Napon motora: 690 V

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 1.9 A

Snaga motora bei 400 V: 0.75 kW

Nazivni napon: 690 V

Izvedba: Vrsta ugradnje: Za fiksiranje na 60 mm sustav sabirnice

Proizvođač-br. dijela: 3RA22101BH152AP0

Nazivna struja: 1.9 A

Nazivna struja - zaokružena: 1.9 A

Tip: 3RA2210-1BH15-2AP0

Snaga motora pri 230 V/ 400 V: 0.75 kW

dim.: (Š x V x D) 90 x 260 x 155 mm

Priključak: opružni priključak

Širina: 90 mm

Visina: 260 mm

Dubina: 155 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 260 mm

: 155 mm

: FALSE

: 0.75 kW

: 1

: 2 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 2 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.75 kW 690 V Nazivna struja 1.9 A

Kataloški br.:1743239

Dostava pon,26.10.

Conrad Electronic

Ovaj proizvod

1.9 A

0.75 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

369,00 €^*

Siemens 3RA2210-0JA15-2AP0 3RA22100JA152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.25 kW 690 V Nazivna struja 0.85 A

Kataloški br.:1743209

Dostava pon,26.10.

Conrad Electronic

850 mA

0.25 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

259,00 €^*

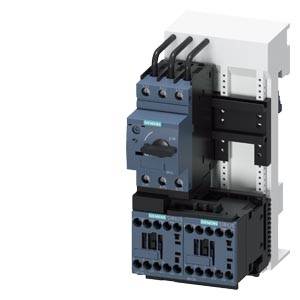

Siemens 3RA2210-0JD15-2AP0 3RA22100JD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.25 kW 690 V Nazivna struja 0.85 A

Kataloški br.:1743211

Dostava pon,26.10.

Conrad Electronic

850 mA

0.25 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

Siemens 3RA2210-0JE15-2AP0 3RA22100JE152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.25 kW 690 V Nazivna struja 0.85 A

Kataloški br.:1743213

Dostava pon,26.10.

Conrad Electronic

850 mA

0.25 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

259,00 €^*

Siemens 3RA2210-0JH15-2AP0 3RA22100JH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.25 kW 690 V Nazivna struja 0.85 A

Kataloški br.:1699084

Dostava pon,26.10.

Conrad Electronic

850 mA

0.25 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

Siemens 3RA2210-0KA15-2AP0 3RA22100KA152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.37 kW 690 V Nazivna struja 1.1 A

Kataloški br.:1748493

Dostava pon,26.10.

Conrad Electronic

1.1 A

0.37 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

265,00 €^*

Siemens 3RA2210-0KD15-2AP0 3RA22100KD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.37 kW 690 V Nazivna struja 1.1 A

Kataloški br.:1699085

Dostava pon,26.10.

Conrad Electronic

1.1 A

0.37 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

365,00 €^*

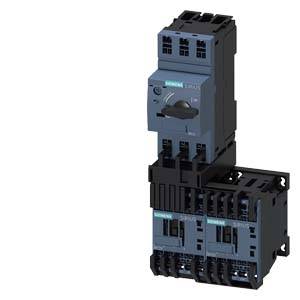

Siemens 3RA2210-0KE15-2AP0 3RA22100KE152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.37 kW 690 V Nazivna struja 1.1 A

Kataloški br.:1743217

Dostava pon,26.10.

Conrad Electronic

1.1 A

0.37 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

265,00 €^*

Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.37 kW 690 V Nazivna struja 1.1 A

Kataloški br.:1743219

Dostava pon,26.10.

Conrad Electronic

1.1 A

0.37 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

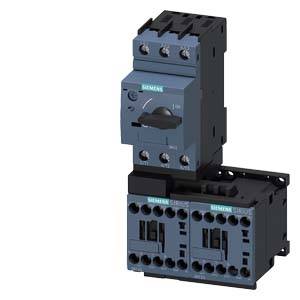

Siemens 3RA2210-1AA15-2AP0 3RA22101AA152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.55 kW 690 V Nazivna struja 1.5 A

Kataloški br.:1743221

Dostava pon,26.10.

Conrad Electronic

1.5 A

0.55 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

265,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1743239 Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.75 kW 690 V Nazivna struja 1.

Upute za rad i sigurnost

Upute za rad i sigurnost 1743239 Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.75 kW 690 V Nazivna struja 1.

Opis

Unutarnji pogonski pretvarač bez napajanja, reverzni rad AC 400 V, veličina S00 1.40 ... 2.00 A Priključak s oprugom AC 230 V za sabirne sustave od 60 mm (odnosi se i na tip 1) Vrsta zadatka 2, Iq = 150 kA 1NC (kontaktor) SIRIUS 3RA22 prekidač za zaštitu kontaktora i pokretanje motora. Preokretni starter 3RA22 je testirana i tvornica predfabricirana kombinacija prekidača 3RV2 i dva 3RT2 kontaktora, koji su već potpuno spojeni, mehanički i električki povezani. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA22 zamjenjuju dokazanu 3RA12 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
