Name: Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.12 kW 690 V Nazivna struja 0.
Brand: Siemens
SKU: 1743193
Availability: BackOrder

Električni prekidač snage na montažnoj ploči, povezan s nekoliko crnih kabela.

Otvoreni električni ormar prikazuje kompleksno ožičenje i strujne krugove. U pozadini se kroz kišom natopljeni prozor nazire industrijski stroj.

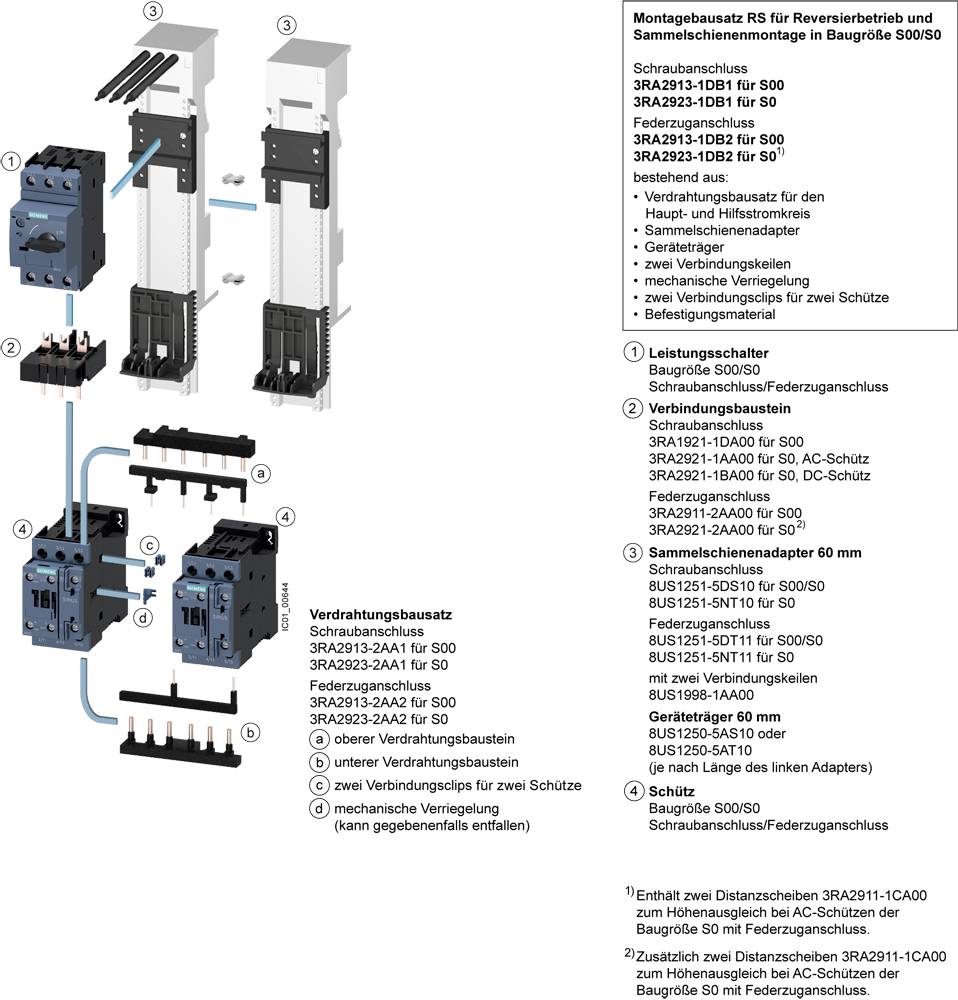

Montažni komplet RS za reverzibilni rad i montažu sabirnica. Prikazani su vijčani priključci, prekidači snage i kompleti žica.

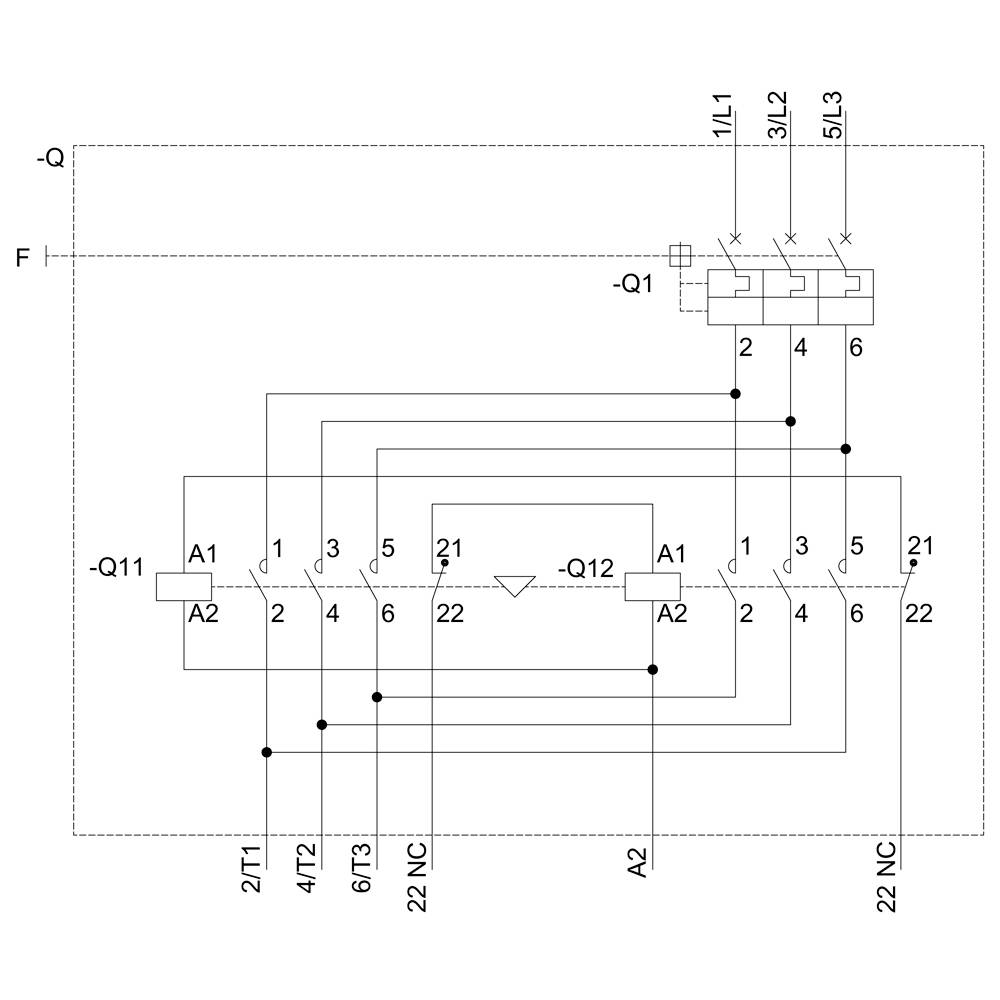

"Zaštitni sklop s tri glavna kontakta" prikazuje električni dijagram sa sklopnicima Q1 do Q11 i priključcima poput T1, T2, T3.

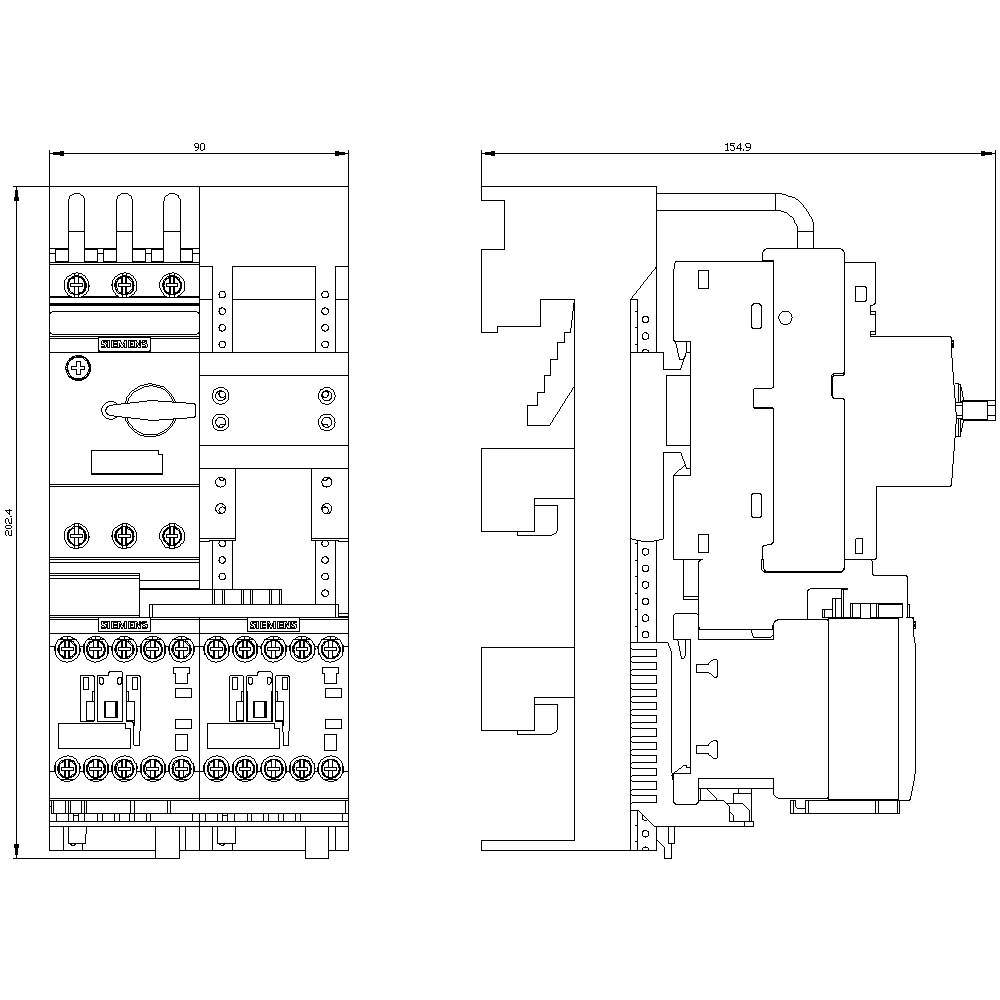

Tehnički nacrt električnog prekidača s prednjom i bočnom stranom. Mjere navedene u milimetrima.

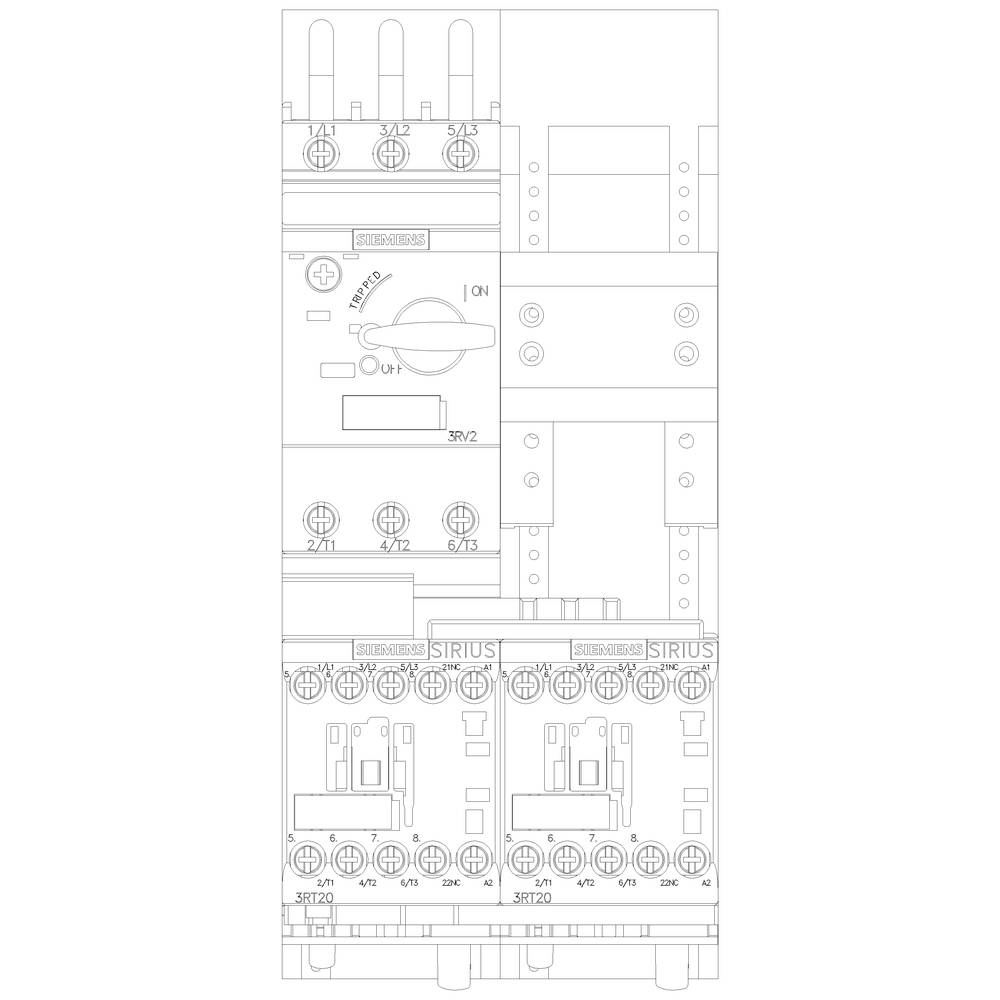

Tehnički nacrt električne razvodne kutije sa sklopkama i osiguračima. Glavni prekidač u sredini označen kao 'ON'.

1/6

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (345,00 € / komad)

345,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: vijak
Veličina okvira utovarivača: S00
Radna frekvencija: 50/60 Hz

Napon motora: 400 V/AC

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 0.44 A

Snaga motora bei 400 V: 0.12 kW

Nazivni napon: 690 V

Izvedba: Vrsta ugradnje: Za fiksiranje na 60 mm sustav sabirnice

Proizvođač-br. dijela: 3RA22100FD152AP0

Nazivna struja: 0.44 A

Nazivna struja - zaokružena: 440 mA

Tip: 3RA2210-0FD15-2AP0

Snaga motora pri 230 V/ 400 V: 0.12 kW

dim.: (Š x V x D) 90 x 200 x 156 mm

Širina: 90 mm

Visina: 200 mm

Dubina: 156 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 204 mm

: 155 mm

: FALSE

: 0.12 kW

: 1

: 0.5 A

: 0

: 0.35-0.5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 0.5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.12 kW 690 V Nazivna struja 0.44 A

Kataloški br.:1743193

Dostava pon,26.10.

Conrad Electronic

Ovaj proizvod

440 mA

0.12 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Siemens 3RA2210-0BA15-2AP0 3RA22100BA152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1742191

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

255,00 €^*

Siemens 3RA2210-0BD15-2AP0 3RA22100BD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1742193

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Siemens 3RA2210-0BE15-2AP0 3RA22100BE152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1742194

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

255,00 €^*

Siemens 3RA2210-0BH15-2AP0 3RA22100BH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1748486

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Siemens 3RA2210-0CA15-2AP0 3RA22100CA152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1742197

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

255,00 €^*

Siemens 3RA2210-0CD15-2AP0 3RA22100CD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1742199

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Siemens 3RA2210-0CE15-2AP0 3RA22100CE152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1742201

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

255,00 €^*

Siemens 3RA2210-0CH15-2AP0 3RA22100CH152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1742203

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Siemens 3RA2210-0DA15-2AP0 3RA22100DA152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.09 kW 690 V Nazivna struja 0.3 A

Kataloški br.:1742205

Dostava pon,26.10.

Conrad Electronic

300 mA

0.09 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

255,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1743193 Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.12 kW 690 V Nazivna struja 0.

Upute za rad i sigurnost

Upute za rad i sigurnost 1743193 Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 potrošački razdjelnik Snaga motora bei 400 V 0.12 kW 690 V Nazivna struja 0.

Opis

Ulazni pogonski pretvarač bez okretaja, reverzni rad AC 400 V, veličina S00 0,35 ... 0,50 AC 230 V vijčanog spoja za sabirne sustave od 60 mm (odnosi se i na tip 1) Vrsta zadatka 2, Iq = 150 kA 1NC (kontaktor) SIRIUS 3RA22 i pokretanje motora. Preokretni starter 3RA22 je testirana i tvornica predfabricirana kombinacija prekidača 3RV2 i dva 3RT2 kontaktora, koji su već potpuno spojeni, mehanički i električki povezani. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA22 zamjenjuju dokazanu 3RA12 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
