Name: Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 potrošački razdjelnik Snaga motora bei 400 V 5.5 kW 690 V Nazivna struja 11.
Brand: Siemens
SKU: 1744662
Availability: BackOrder

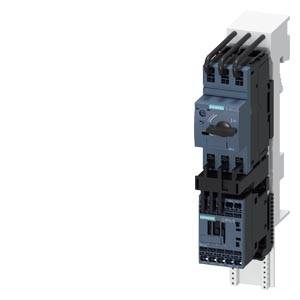

Ormar za upravljanje s kontrolnom jedinicom sive boje i više priključnih kablova. Pogodan za električne upravljačke zadatke.

Otvoreni električni ormar s tehničkim komponentama lijevo. Desno je stroj vidljiv iza kišom orošenog prozora.

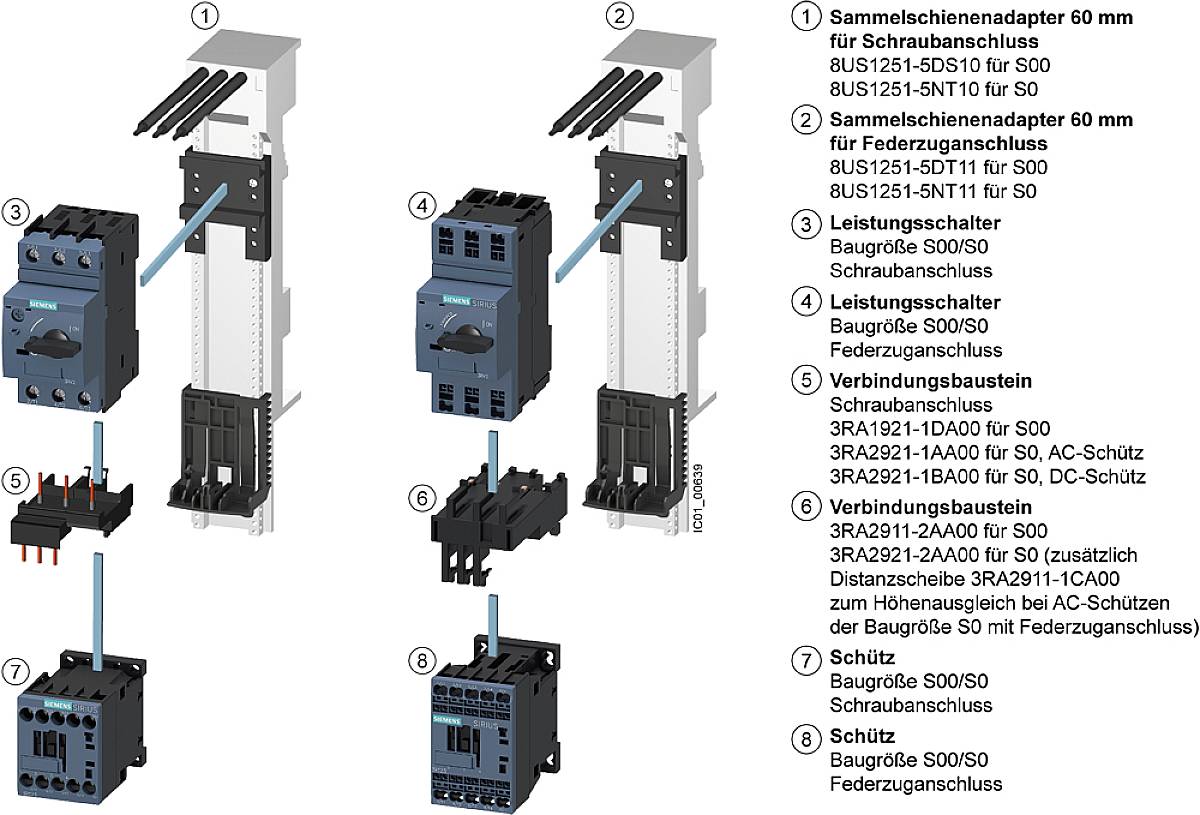

Dijagram električne razvodne ploče s zbirničnim adapterom, prekinjaču, poveznim modulima i kontaktorom.

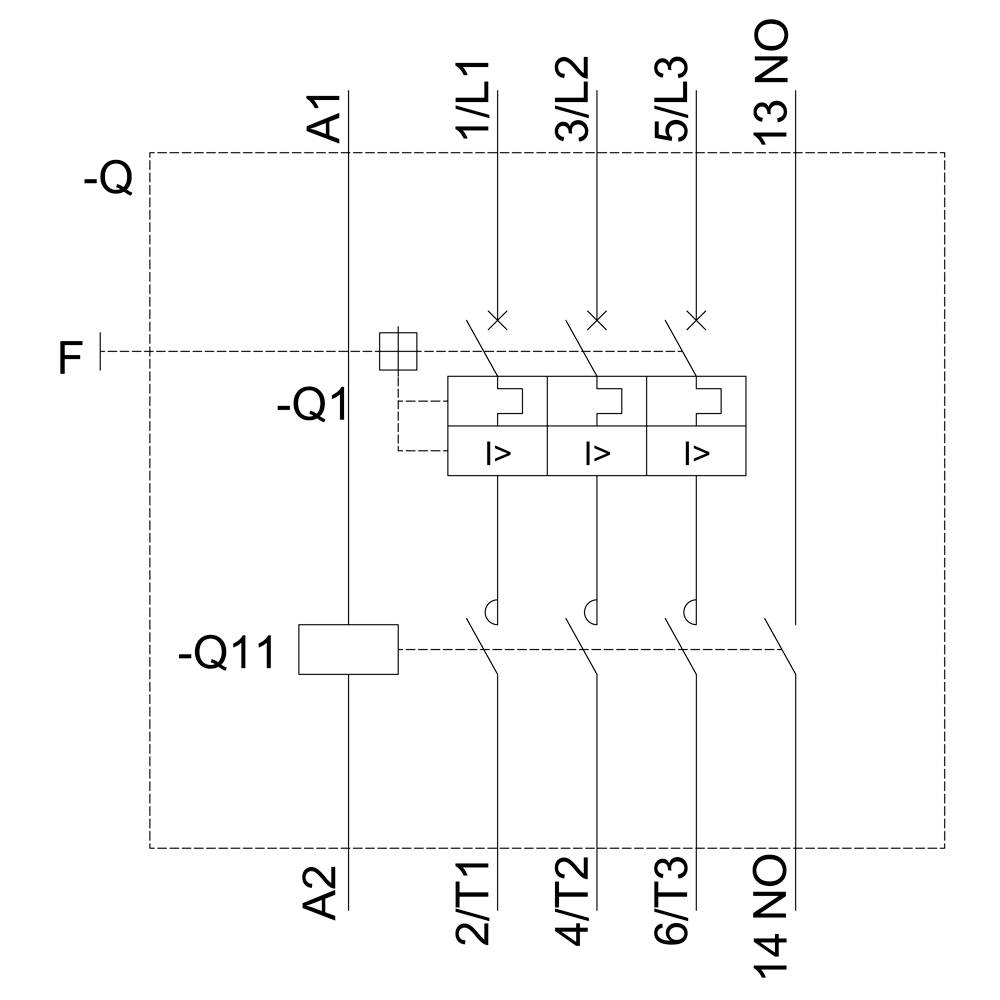

Električna shema troфaznog kontaktora sa naponom zavojnice na A1 i A2. Priključci na 1/L1, 3/L2, 5/L3 i 2/T1, 4/T2, 6/T3.

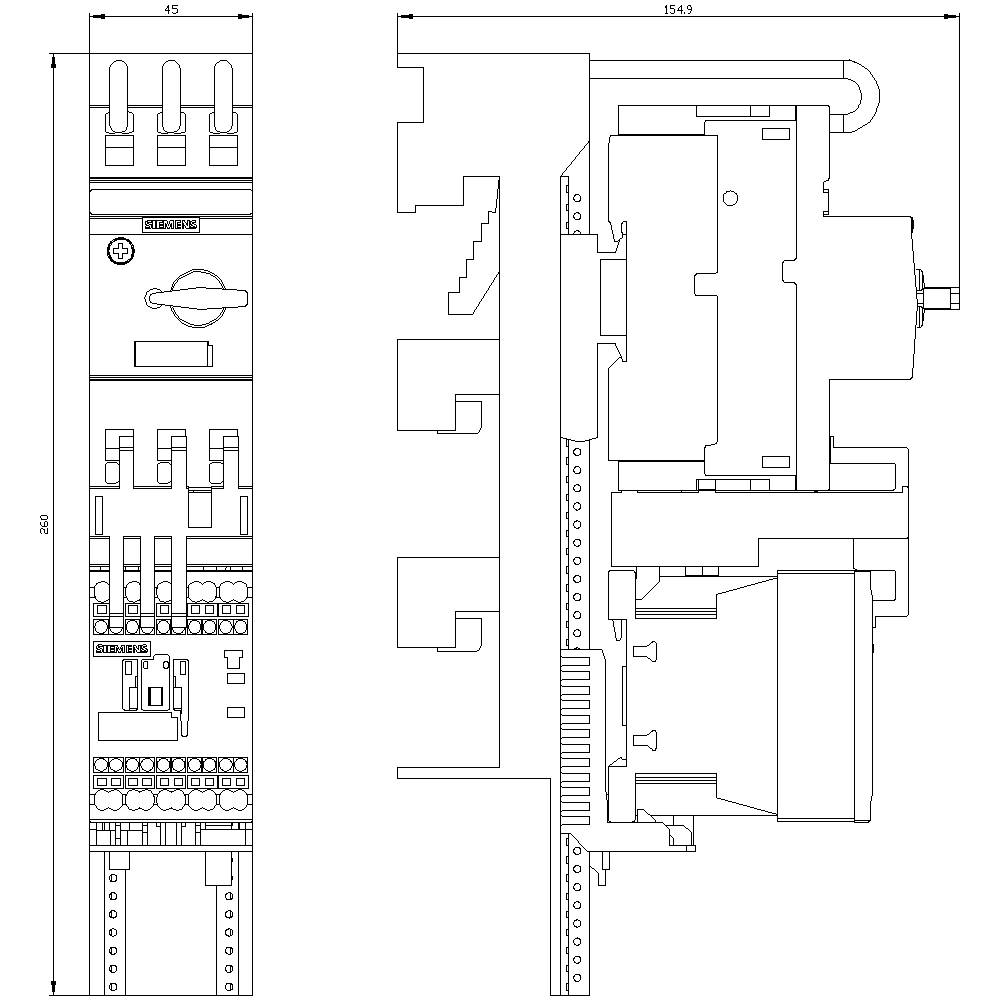

Tehnički nacrt električne razvodne ploče s više sklopki i osigurača. Prikazani su pogled odozgo i bočni pogled.

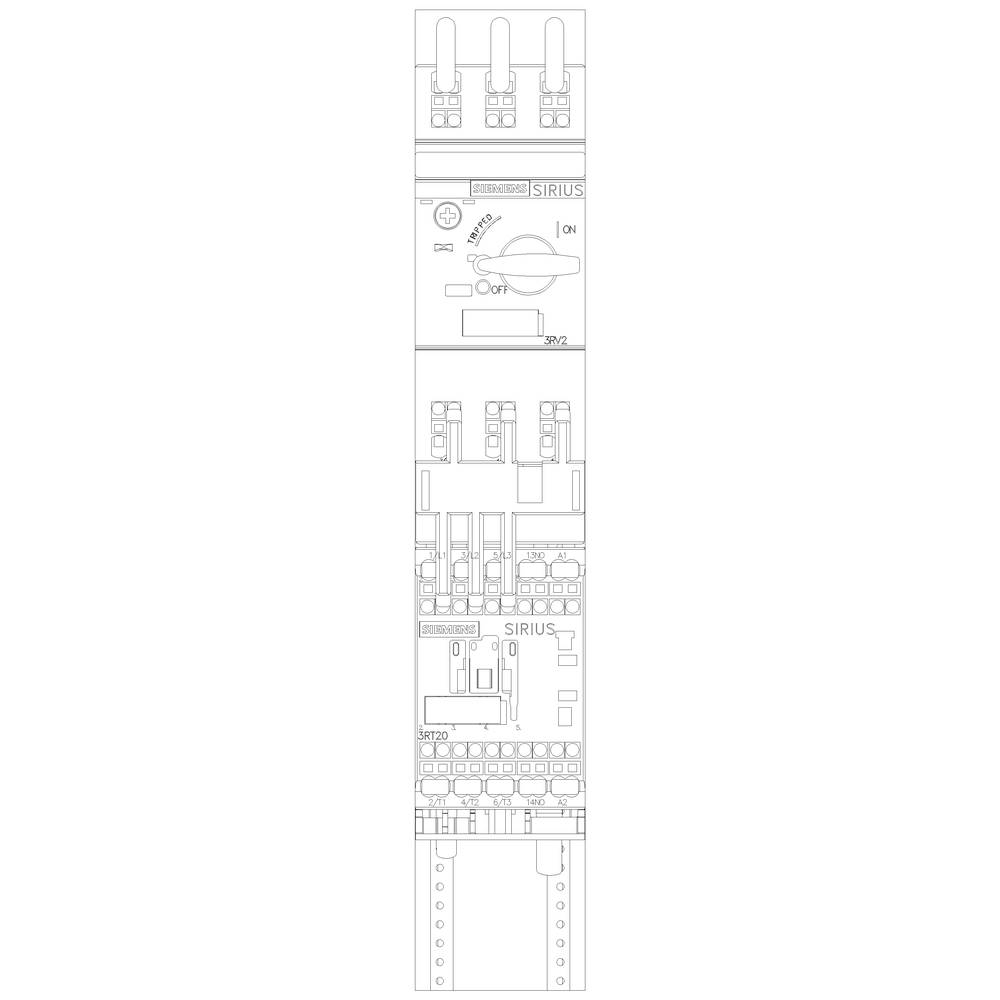

Tehnički dijagram električnog strujnog kruga s prekidačem i nekoliko sigurnosnih elemenata. Označen natpisom 'SIRIUS'.

1/6

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (279,00 € / komad)

279,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: spoj s oprugom
Veličina okvira utovarivača: S00
Radna frekvencija: 50/60 Hz

Napon motora: 690 V

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 11.5 A

Snaga motora bei 400 V: 5.5 kW

Nazivni napon: 690 V

Izvedba: Vrsta ugradnje: Za fiksiranje na 60 mm sustav sabirnice

Proizvođač-br. dijela: 3RA21101KH171AP0

Nazivna struja: 11.5 A

Nazivna struja - zaokružena: 11.5 A

Tip: 3RA2110-1KH17-1AP0

Snaga motora pri 230 V/ 400 V: 5.5 kW

dim.: (Š x V x D) 45 x 260 x 155 mm

Priključak: opružni priključak

Širina: 45 mm

Visina: 260 mm

Dubina: 155 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 45

: 260 mm

: 155 mm

: FALSE

: 5.5 kW

: 1

: 12 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 12 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 potrošački razdjelnik Snaga motora bei 400 V 5.5 kW 690 V Nazivna struja 11.5 A

Kataloški br.:1744662

Dostava pon,26.10.

Conrad Electronic

Ovaj proizvod

11.5 A

5.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

279,00 €^*

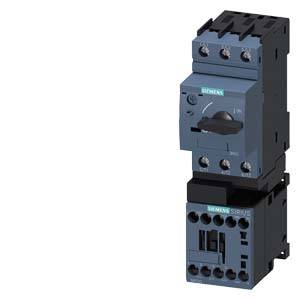

Siemens 3RA2110-1FA15-1AP0 3RA21101FA151AP0 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1744634

Dostava pon,26.10.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 3RA2110-1FD15-1AP0 3RA21101FD151AP0 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1699349

Dostava pon,26.10.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

Siemens 3RA2110-1FE15-1AP0 3RA21101FE151AP0 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1704778

Dostava pon,26.10.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 3RA2110-1FH15-1AP0 3RA21101FH151AP0 potrošački razdjelnik Snaga motora bei 400 V 1.5 kW 690 V Nazivna struja 3.6 A

Kataloški br.:1748465

Dostava pon,26.10.

Conrad Electronic

3.6 A

1.5 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

255,00 €^*

Siemens 3RA2110-1GA15-1AP0 3RA21101GA151AP0 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1704779

Dostava pon,26.10.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 3RA2110-1GD15-1AP0 3RA21101GD151AP0 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1704781

Dostava pon,26.10.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

Siemens 3RA2110-1GE15-1AP0 3RA21101GE151AP0 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1749266

Dostava pon,26.10.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 3RA2110-1GH15-1AP0 3RA21101GH151AP0 potrošački razdjelnik Snaga motora bei 400 V 2.2 kW 690 V Nazivna struja 4.9 A

Kataloški br.:1744638

Dostava pon,26.10.

Conrad Electronic

4.9 A

2.2 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

255,00 €^*

Siemens 3RA2110-1HA15-1AP0 3RA21101HA151AP0 potrošački razdjelnik Snaga motora bei 400 V 3 kW 690 V Nazivna struja 6.5 A

Kataloški br.:1699350

Dostava pon,26.10.

Conrad Electronic

6.5 A

3 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744662 Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 potrošački razdjelnik Snaga motora bei 400 V 5.5 kW 690 V Nazivna struja 11.

Upute za rad i sigurnost

Upute za rad i sigurnost 1744662 Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 potrošački razdjelnik Snaga motora bei 400 V 5.5 kW 690 V Nazivna struja 11.

Opis

Unutarnji napojni pretvarač, izravno uključivanje AC 400 V, veličina S00 9,00 ... 12,5 A Priključak s oprugom AC 230 V za sabirne sustave od 60 mm Vrsta koordinacije 1, Iq = 150 kA 1S (kontaktor) Izravni pokretač SIRIUS 3RA21 za zaštitu i pokretanje motora. 3RA21 izravni pokretač je testirana i tvornica prethodno sastavljena kombinacija prekidača 3RV2 i 3RT2 kontaktora, koji su već potpuno spojeni i mehanički i električno spojeni. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA21 zamjenjuju dokazanu 3RA11 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
