Name: Siemens 3RA2110-0JD15-1AP0 3RA21100JD151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.25 kW 690 V Nazivna struja 0.
Brand: Siemens
SKU: 1744432
Availability: BackOrder

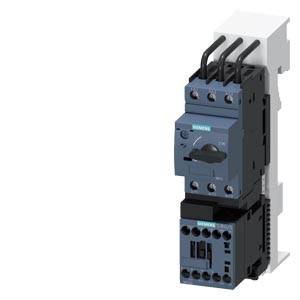

Električki rastavljač s crnim kabelskim priključcima, montiran na bijelu šinu. Koristi se za upravljanje strujnim krugovima.

Otvoreni električni ormar s lijeve strane prikazuje električne komponente. S desne strane, kroz prozor se pruža pogled na pogonsko postrojenje u kiši.

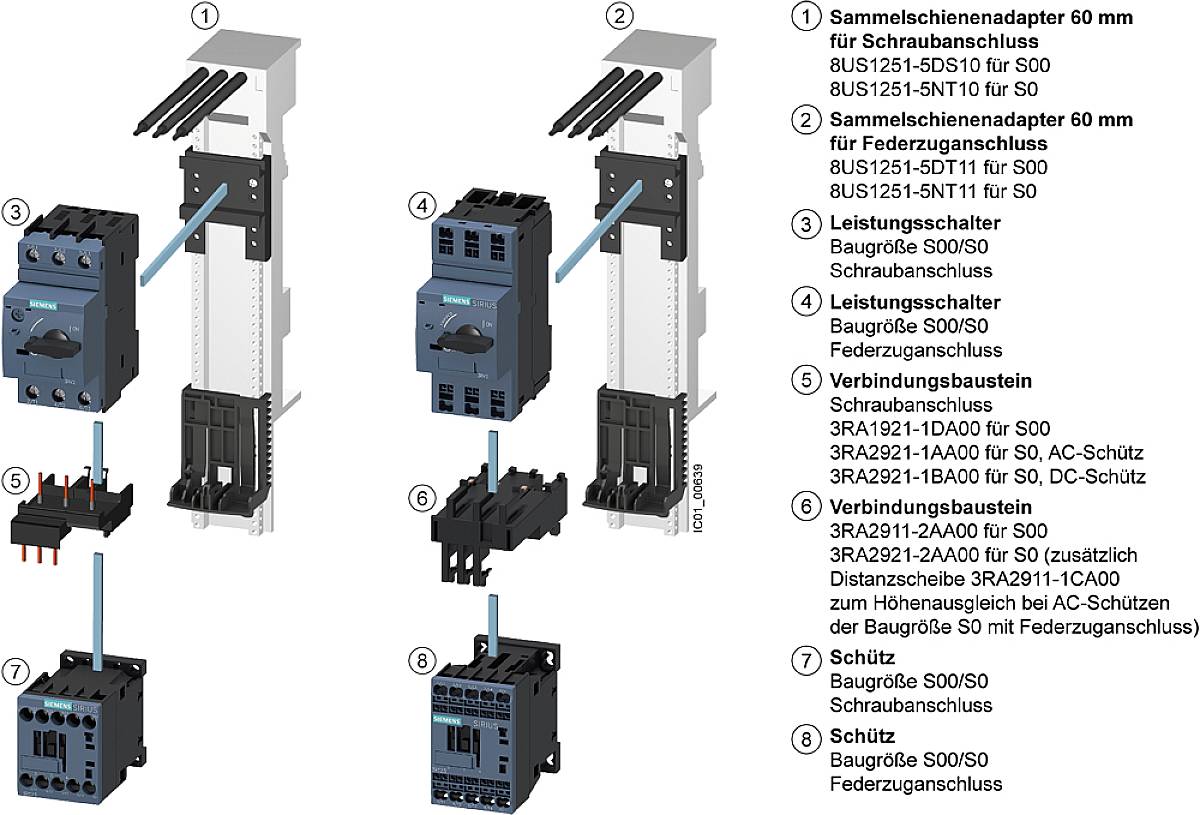

Prikaz ormarića za upravljanje s sustavom sabirnica. Prikazuje komponente poput adaptera sabirnica, zaštitnih prekidača vodova i kontaktora s poveznim modulima.

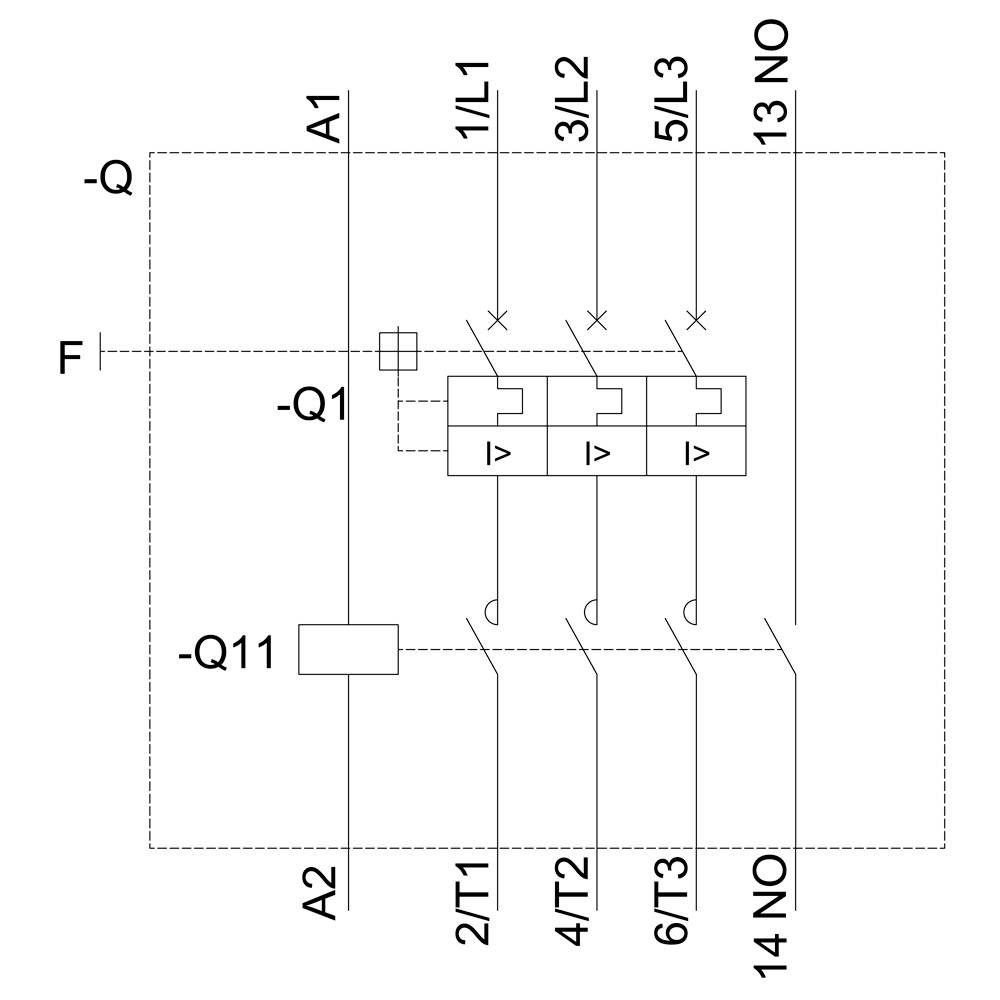

Dijagram sheme prikazuje priključke A1, A2, 1/L1, 3/L2, 5/L3, 13 NO, 2/T1, 4/T2, 6/T3, 14 NO, s osiguračem F i sklopkom Q1, Q11.

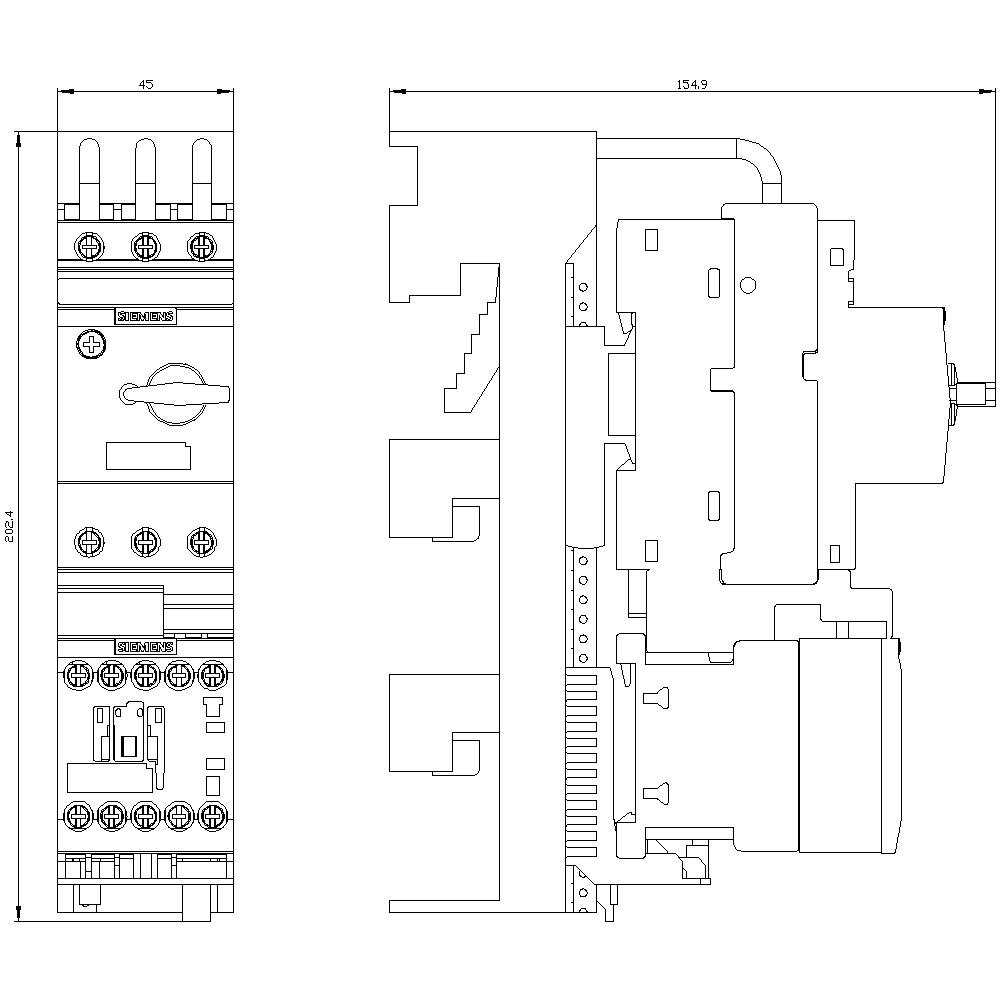

Tehnički nacrt električnog prekidača i njegov pogled s boka. Prikazuje detaljne komponente i mjere u mm.

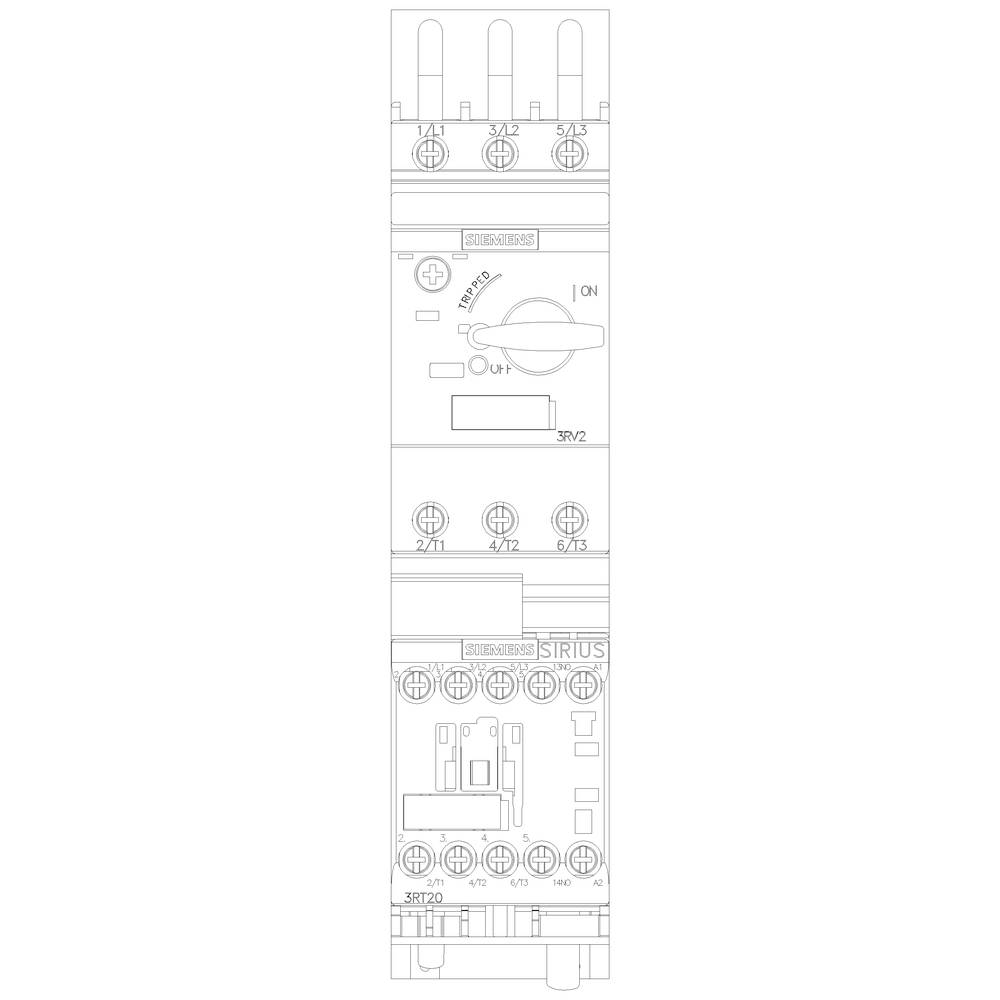

Industrijski kontrolni uređaj sa Siemens logotipom, okretni gumb u sredini, priključci ispod njega, natpisi su vidljivi.

1/6

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (234,99 € / komad)

234,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: vijak
Veličina okvira utovarivača: S00
Radna frekvencija: 50/60 Hz

Napon motora: 400 V/AC

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 0.85 A

Snaga motora bei 400 V: 0.25 kW

Nazivni napon: 690 V

Izvedba: Vrsta ugradnje: Za fiksiranje na 60 mm sustav sabirnice

Proizvođač-br. dijela: 3RA21100JD151AP0

Nazivna struja: 0.85 A

Nazivna struja - zaokružena: 850 mA

Tip: 3RA2110-0JD15-1AP0

Snaga motora pri 230 V/ 400 V: 0.25 kW

dim.: (Š x V x D) 45 x 200 x 155 mm

Priključak: vijčana stezaljka

Širina: 45 mm

Visina: 200 mm

Dubina: 155 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 45

: 203 mm

: 155 mm

: FALSE

: 0.25 kW

: 1

: 1 A

: 0

: 0.7-1 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 1 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Snaga motora bei 400 V

Snaga motora pri 230 V/ 400 V

Siemens 3RA2110-0BA15-1AP0 3RA21100BA151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743470

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 potrošački razdjelnik 690 V Nazivna struja 0.2 A

Kataloški br.:1743472

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RA2110-0BE15-1AP0 3RA21100BE151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743473

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0BH15-1AP0 3RA21100BH151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1701701

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

234,99 €^*

Siemens 3RA2110-0CA15-1AP0 3RA21100CA151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743476

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0CD15-1AP0 3RA21100CD151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1699285

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RA2110-0CE15-1AP0 3RA21100CE151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743540

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0CH15-1AP0 3RA21100CH151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743542

Dostava pon,26.10.

Conrad Electronic

200 mA

0.06 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

234,99 €^*

Siemens 3RA2110-0DA15-1AP0 3RA21100DA151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.09 kW 690 V Nazivna struja 0.3 A

Kataloški br.:1750613

Dostava pon,26.10.

Conrad Electronic

300 mA

0.09 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0DD15-1AP0 3RA21100DD151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.09 kW 690 V Nazivna struja 0.3 A

Kataloški br.:1743545

Dostava pon,26.10.

Conrad Electronic

300 mA

0.09 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744432 Siemens 3RA2110-0JD15-1AP0 3RA21100JD151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.25 kW 690 V Nazivna struja 0.

Upute za rad i sigurnost

Upute za rad i sigurnost 1744432 Siemens 3RA2110-0JD15-1AP0 3RA21100JD151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.25 kW 690 V Nazivna struja 0.

Opis

Unutarnji napojni pretvarač, izravni start AC 400 V, veličina S00 0,70 ... 1,00 AC 230 V vijčanog spoja za sabirne sustave od 60 mm (odnosi se i na tip 1) Vrsta zadatka 2, Iq = 150 kA 1S (kontaktor) Izravni pokretač SIRIUS 3RA21 za zaštitu i pokretanje motora. 3RA21 izravni pokretač je testirana i tvornica prethodno sastavljena kombinacija prekidača 3RV2 i 3RT2 kontaktora, koji su već potpuno spojeni i mehanički i električno spojeni. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA21 zamjenjuju dokazanu 3RA11 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
