Name: Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 potrošački razdjelnik 690 V Nazivna struja 0.2 A
Brand: Siemens
SKU: 1743472
Availability: BackOrder

Industrijski prekidač Siemens iz Sirius serije, montiran na bijeloj šini, s kabelskim priključcima na vrhu.

Otvoreni električni ormar prikazuje kompleksno žičanje i elektroniku. Kroz prozor se vide kišne kapi i nejasni strojevi.

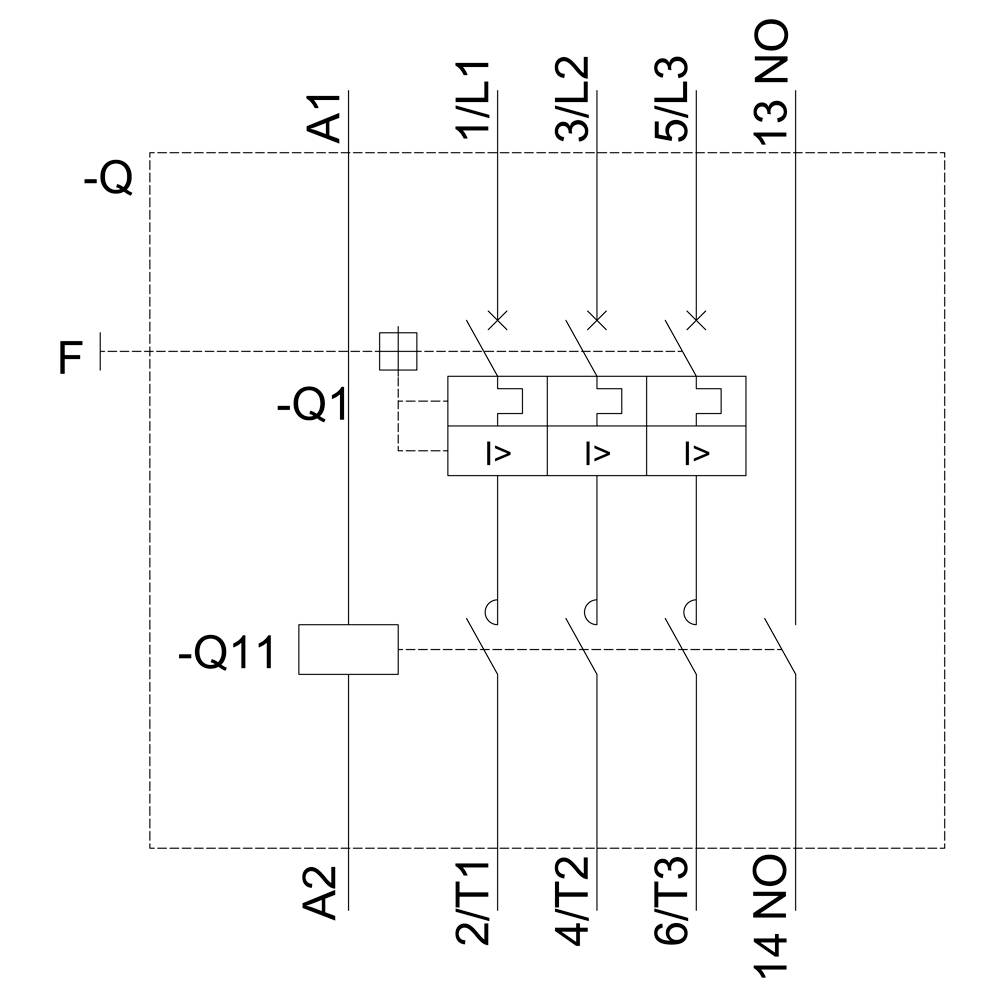

Električna shema trofaznog kontaktora s oznakama: -Q, -Q1, -Q11, A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO.

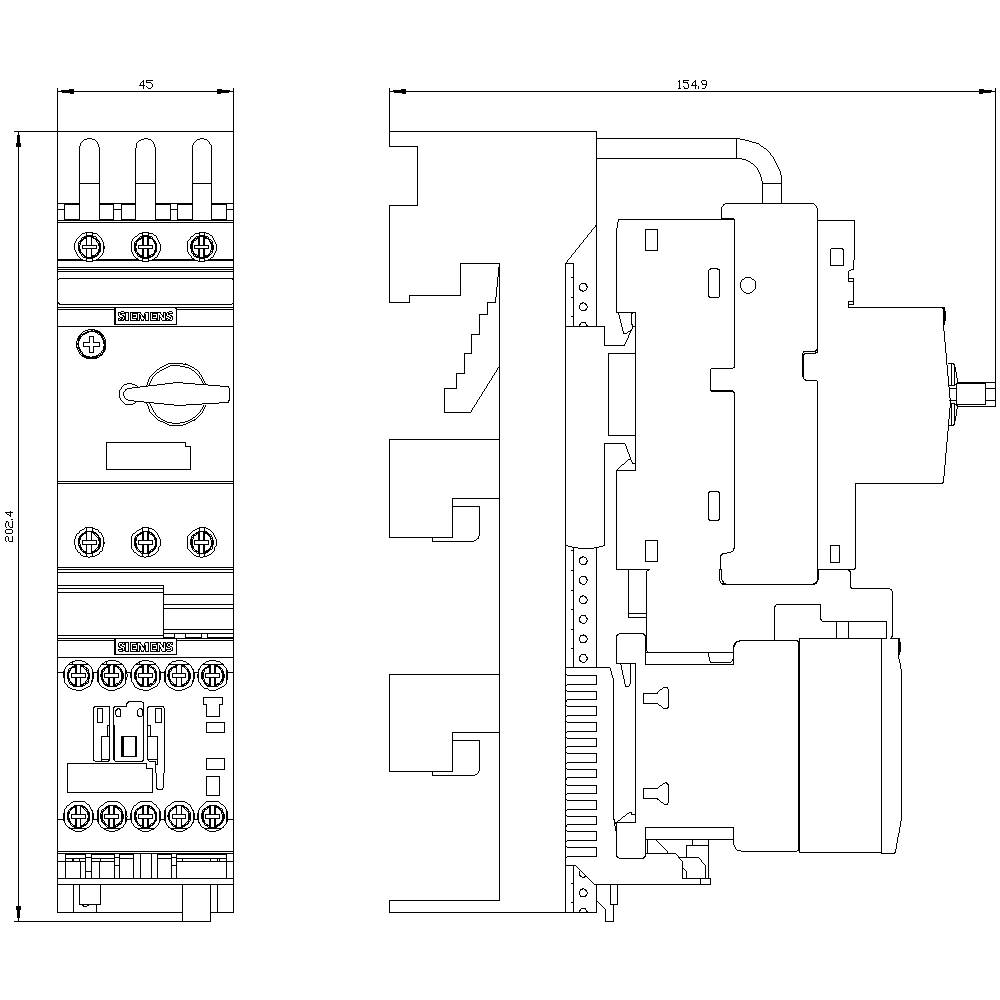

Tehnički nacrt električnog prekidača. Prikazuje prednji i bočni pogled s dimenzijama i komponentama sklopke.

1/5

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

Broj

kom. - zaliha Njemačka

Ukupno (244,99 € / komad)

244,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Vrsta ugradnje: Za fiksiranje na 60 mm sustav sabirnice
Veličina prekidača: S00
Napon izolacije: 690 V.
Broj polova za glavni krug: 3

Napon motora: 400 V/AC

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 0.2 A

Nazivni napon: 690 V

Faze djelovanja: 3

Izvedba: Vijčano priključenje

Proizvođač-br. dijela: 3RA21100BD151AP0

Nazivna struja: 0.2 A

Nazivna struja - zaokružena: 200 mA

Tip: 3RA2110-0BD15-1AP0

dim.: (Š x V x D) 45 x 200 x 155 mm

Širina: 45 mm

Visina: 200 mm

Dubina: 155 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 45

: 203 mm

: 155 mm

: FALSE

: 0.06 kW

: 1

: 0.2 A

: 0

: 0.14-0.2 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 0.2 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 potrošački razdjelnik 690 V Nazivna struja 0.2 A

Kataloški br.:1743472

Dostava pon,26.10.

Conrad Electronic

Ovaj proizvod

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RA2110-0BA15-1AP0 3RA21100BA151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743470

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0BE15-1AP0 3RA21100BE151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743473

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0BH15-1AP0 3RA21100BH151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1701701

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

234,99 €^*

Siemens 3RA2110-0CA15-1AP0 3RA21100CA151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743476

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0CD15-1AP0 3RA21100CD151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1699285

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Siemens 3RA2110-0CE15-1AP0 3RA21100CE151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743540

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0CH15-1AP0 3RA21100CH151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.06 kW 690 V Nazivna struja 0.2 A

Kataloški br.:1743542

Dostava pon,26.10.

Conrad Electronic

200 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

234,99 €^*

Siemens 3RA2110-0DA15-1AP0 3RA21100DA151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.09 kW 690 V Nazivna struja 0.3 A

Kataloški br.:1750613

Dostava pon,26.10.

Conrad Electronic

300 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Siemens 3RA2110-0DD15-1AP0 3RA21100DD151AP0 potrošački razdjelnik Snaga motora bei 400 V 0.09 kW 690 V Nazivna struja 0.3 A

Kataloški br.:1743545

Dostava pon,26.10.

Conrad Electronic

300 mA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1743472 Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 potrošački razdjelnik 690 V Nazivna struja 0.2 A

Upute za rad i sigurnost

Upute za rad i sigurnost 1743472 Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 potrošački razdjelnik 690 V Nazivna struja 0.2 A

Opis

Unutarnji napojni pretvarač, izravno uključivanje AC 400 V, veličina S00 0,14 ... 0,20 A 230 V vijčani spoj za 60 mm sabirne sustave (odnosi se i na tip 1) Vrsta zadatka 2, Iq = 150 kA 1S (kontaktor) Izravni pokretač SIRIUS 3RA21 za zaštitu i pokretanje motora. 3RA21 izravni pokretač je testirana i tvornica prethodno sastavljena kombinacija prekidača 3RV2 i 3RT2 kontaktora, koji su već potpuno spojeni i mehanički i električno spojeni. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA21 zamjenjuju dokazanu 3RA11 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
