Name: Siemens 3NP11311CA10 sigurnosna teretna rastavna sklopka Veličina osigurača = 00 160 A 240 V/AC, 120 V/DC 1 St.
Brand: Siemens
SKU: 2262486
Availability: InStock

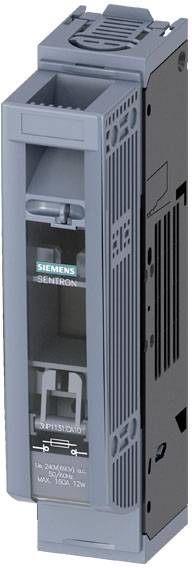

Sivi elektronički upravljački uređaj, oznaka 'Siemens', namijenjen industrijskim primjenama. Vidljivi priključci i ventilacijski otvori.

Dijagram kondenzatora s dvije vertikalne ploče označene električnim poljem. Podesivi otpornik je dijagonalno postavljen između ploča.

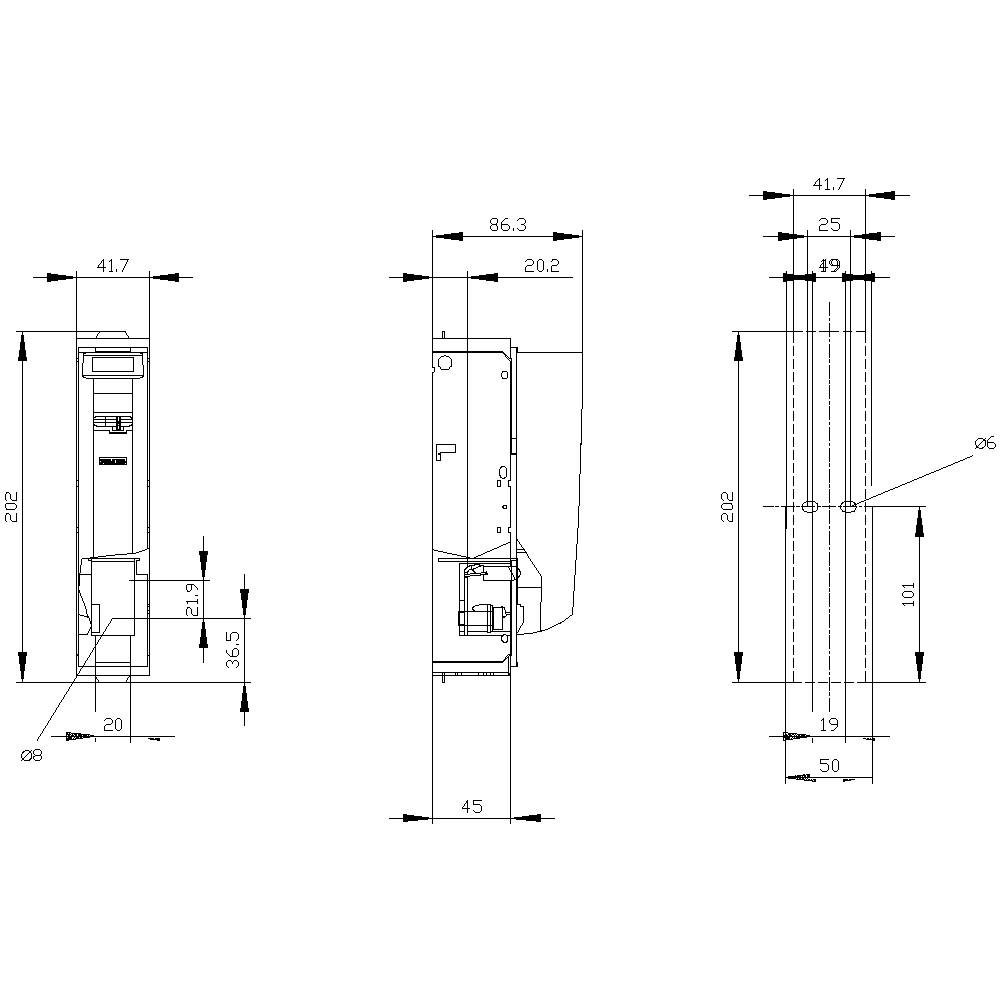

Tehnički nacrt uređaja iz tri pogleda s detaljnim dimenzijama poput širine, visine i udaljenosti između komponenata.

1/3

Slika slična

Vrsta proizvoda

sigurnosna teretna rastavna sklopka

Veličina osigurača

Broj polova

Nazivna struja - zaokružena

160 A

Izvedba

Razina poklopca 45 mm

Tehnički list (PDF)

Dostava čet,15.10.

6 Set(ovi) - zaliha Njemačka

Broj

Set(ovi) - zaliha Njemačka

Ukupno (32,99 € / komad)

32,99 €

uklj. PDV

Dostupno još samo 6 Set(ovi) - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Projekt električnog priključka / za glavni krug: željeznički priključak
Vrsta tehnologije spajanja: Ravni spoj
Dizajn izvršnog elementa: ručka poklopca
Moment pritezanja / s vijčanim spojem / minimalno: 10 Nm
Moment pritezanja / s vijčanim spojem / maksimum: 12 Nm
Vrsta uređaja: za montažu i ugradnju na montažnu ploču
Veličina jezička za razdvajanje: 00 i 000
Vrsta montaže: montažna ploča
Prikladnost za upotrebu / rastavljač: da
Prikladnost za uporabu / sigurnosni prekidač: da
Prikladnost za upotrebu / prekidač za održavanje / popravak: da
Položaj ugradnje: vodoravno / okomito
Mehanički vijek trajanja (preklopni ciklusi) / tipično: 2000
Položaj / pokretača: sprijeda
Značajke proizvoda / zaključavanje: da
Svojstvo proizvoda / zaptivanje: da
Proširenje proizvoda / pomoćni prekidač: da
Proširenje proizvoda / opcionalno / zaključavanje: da
Proširenje proizvoda / opcionalno / nadzor osigurača: da
Proširenje proizvoda / opcionalno / praćenje kvara faze: da
Proširenje proizvoda / opcionalno / nadzor nadnaponske zaštite: da
Klasa zaštite IP: IP40
Klasa zaštite IP / sa zatvorenim prekidačem / s poklopcem ili poklopcem kabelskih ušica: IP40
Klasa zaštite IP / sa zatvorenim prekidačem / bez poklopca ili poklopca kabelskih ušica: IP30
Klasa zaštite IP / otvorena: IP20
Podnosivi napon impulsa: 8 kV
Temperatura okoline / tijekom rada / minimalna: -25 ° C
Temperatura okoline / tijekom rada / maksimum: 55 ° C
Gubitak / maksimum snage: 17 W
Stupanj onečišćenja: 3
Napon izolacije: 690 V
Presjek vodiča koji se može povezati / za glavne kontakte / uvijen / najmanje: 2,5 mm²
Presjek vodiča koji se može povezati / za glavne kontakte / uvijen / maksimum: 95 mm²
Presjek vodiča koji se može povezati / za glavne kontakte / jednožični ili višežični / minimalno: 2,5 mm²
Presjek vodiča koji se može povezati / za glavne kontakte / jednostruki ili višežični / maksimum: 95 mm²
Tip presjeka vodiča koji se mogu spojiti / laminirani vodiči / maksimum: 24 x 12 mm

Izvedba: Razina poklopca 45 mm

Vrsta proizvoda: sigurnosna teretna rastavna sklopka

Veličina osigurača: 00

Broj polova: 1

RoHS-konforno: Da

dim.: (Š x V x D) 41.8 x 202 x 86.2 mm

Sadržaj: 1 St.

Nazivna struja: 160 A

Nazivna struja - zaokružena: 160 A

Nazivni napon: 240 V/AC
120 V/DC

Širina: 41.8 mm

Visina: 202 mm

Dubina: 86.2 mm

: Other

: 160 A

: 1

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Rail connection

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 240 V

: FALSE

: FALSE

: Front side

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Broj polova

Siemens 3NC1091 sigurnosna teretna rastavna sklopka 32 A 690 V/AC, 800 V/DC 12 St.

Kataloški br.:2262479

Dostava čet,15.10.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

179,99 €^*

Siemens 3NJ41013BF01 sigurnosna teretna rastavna sklopka Veličina osigurača = 0 160 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862199

Dostava pon,26.10.

Conrad Electronic

160 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

149,99 €^*

Siemens 3NJ41033CF02 sigurnosna teretna rastavna sklopka Veličina osigurača = 00 160 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862200

Dostava pon,09.11.

Conrad Electronic

160 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

675,00 €^*

Siemens 3NJ41033CF12 sigurnosna teretna rastavna sklopka Veličina osigurača = 00 160 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862201

Dostava pon,09.11.

Conrad Electronic

160 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

729,00 €^*

Siemens 3NJ41213BF01 sigurnosna teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862202

Dostava pon,26.10.

Conrad Electronic

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

279,00 €^*

Siemens 3NJ41233BT01 sigurnosna teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862203

Dostava pon,26.10.

Conrad Electronic

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

315,00 €^*

Siemens 3NJ41233CF01 sigurnosna teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862204

Dostava pon,26.10.

Conrad Electronic

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

825,00 €^*

Siemens 3NJ41233CF11 sigurnosna teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862205

Dostava pon,09.11.

Conrad Electronic

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

775,00 €^*

Siemens 3NJ41333BF01 sigurnosna teretna rastavna sklopka Veličina osigurača = 2 400 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862206

Dostava pon,26.10.

Conrad Electronic

400 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Siemens 3NJ41333BT01 sigurnosna teretna rastavna sklopka Veličina osigurača = 2 400 A 690 V/AC, 440 V/DC 1 St.

Kataloški br.:2862207

Dostava pon,26.10.

Conrad Electronic

400 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

325,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2262486 Siemens 3NP11311CA10 sigurnosna teretna rastavna sklopka Veličina osigurača = 00 160 A 240 V/AC, 120 V/DC 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2262486 Siemens 3NP11311CA10 sigurnosna teretna rastavna sklopka Veličina osigurača = 00 160 A 240 V/AC, 120 V/DC 1 St.

Opis

SENTRON, prekidač s osiguračem 3NP1, 1-polni, NH00, 160 A, za nadgradnu montažu i ugradnju na montažnu ploču, ravni priključak, visina poklopca 45 mm. Prekidač s osiguračem 3NP do 630 A s poboljšanom zaštitom osoba i sustava te praktičnom tehnologijom spajanja. Rastavljači s osiguračima štite industrijske ili infrastrukturne sustave od preopterećenja i kratkih spojeva te su prikladni za međuindustrijsku upotrebu. Standardna zaštita od dodira i dohvata uključena u novu Sentron 3NP1 seriju sprječava korisnika da dodiruje dijelove pod naponom prilikom ugradnje sabirničkih sustava, čak i kada im pristupa sa stražnje strane. Osim toga, korisnik može lako prepoznati ugrađene osigurače kroz velike prozore za pregled. Siemensove 3NP osiguračke rastavljače karakterizira: 1. Visoka fleksibilnost zahvaljujući modularnom dizajnu i dosljednoj dodatnoj opremi. 2. Pogodno za montažu na pod, gornju šinu i Siemensov sustav sabirnica 8US 3. Funkcija elektroničkog nadzora osigurača, uključujući nadzor mreže. 4. Pet veličina od 100 A do 630 A do stupnja zaštite IP40. 5. Brza i sigurna preinaka za gornji/donji izlaz kabela. 6. Moguća su fleksibilna vremena uključivanja pomoćne sklopke (simultano ili vodeće). 7. Mogućnost zaključavanja i plombiranja.
