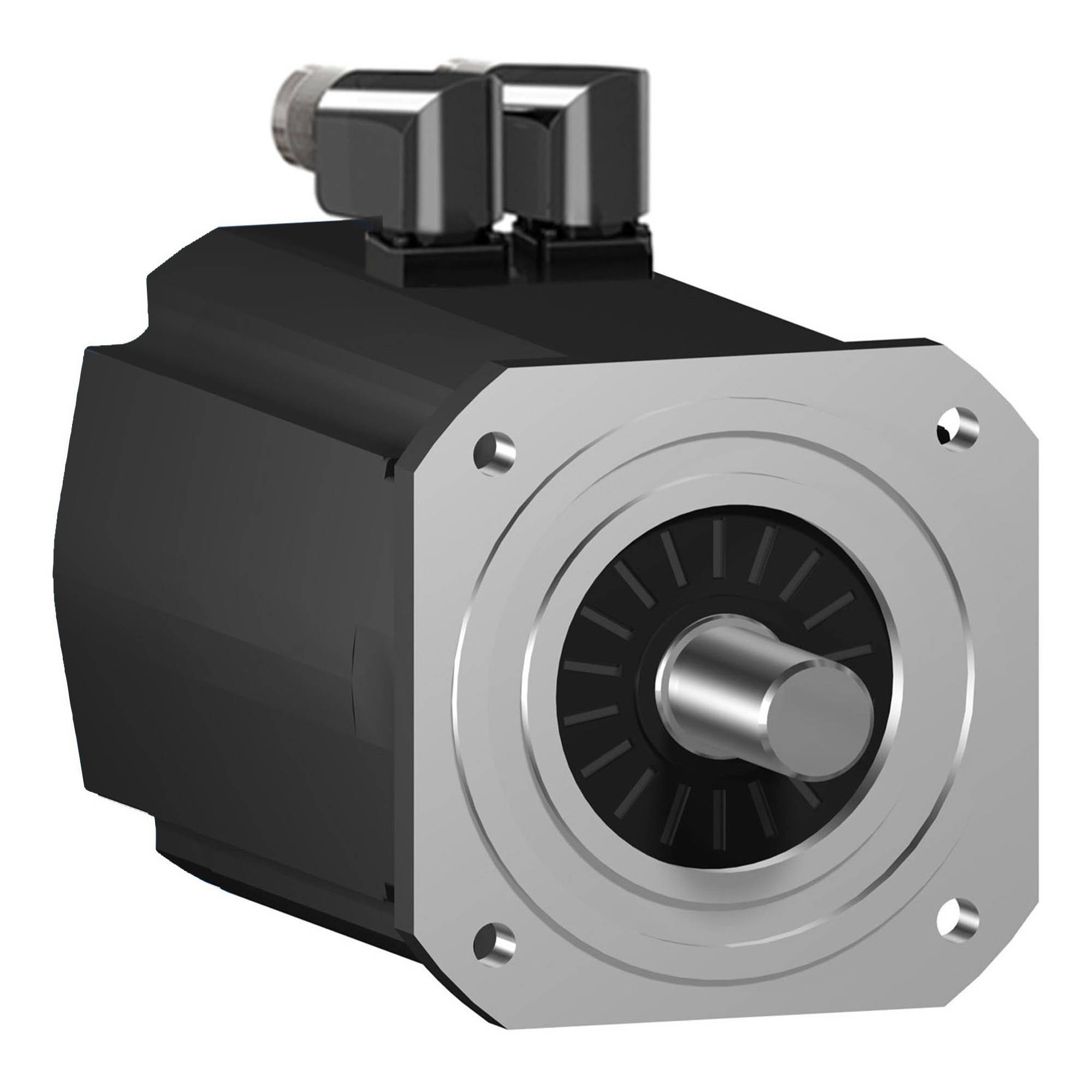

Schneider Electric servomotor SH32053P12F2000

Lexium SH3 servo motor. Ova SH3 serija AC servo motora ima malu inerciju rotora, što omogućuje visoku sposobnost ubrzanja za dinamičku primjenu. Zahvaljujući tehnologiji namotaja, veća je gustoća snage u kompaktnom dizajnu. Ovaj servo ima nominalni trajni okretni moment u mirovanju od 94,4 Nm i doseže vršni okretni moment od 330 Nm. Njegov nazivni broj okretaja je do 2400 o/min ovisno o naponu napajanja. To rezultira nominalnom snagom ovisnom o naponu do 10,1 kW. Ugrađeni enkoder dizajniran je kao SinCos Hiperface multiturn sa 128 perioda/okretaju (128x1024x4096). Električni priključak se vrši preko konektora M40 + M23, zakošenih pod kutom od 90° i okretnih. Prirubnica motora je 205 mm za pričvršćivanje. Pogonska osovina ima promjer 38 mm. Kraj osovine ima perasti klin i u skladu je s klasom zaštite IP54. Kućište motora je u skladu s klasom zaštite IP65. Integrirana je držačna kočnica. Servo pojačala iz serije Lexium Lexium 52 i Lexium 62 preporučuju se za rad sinkronog motora.
