Name: Schneider Electric pretvarač frekvencije 45 kW 3-fazni
Brand: Schneider Electric
SKU: 3820669
Availability: BackOrder

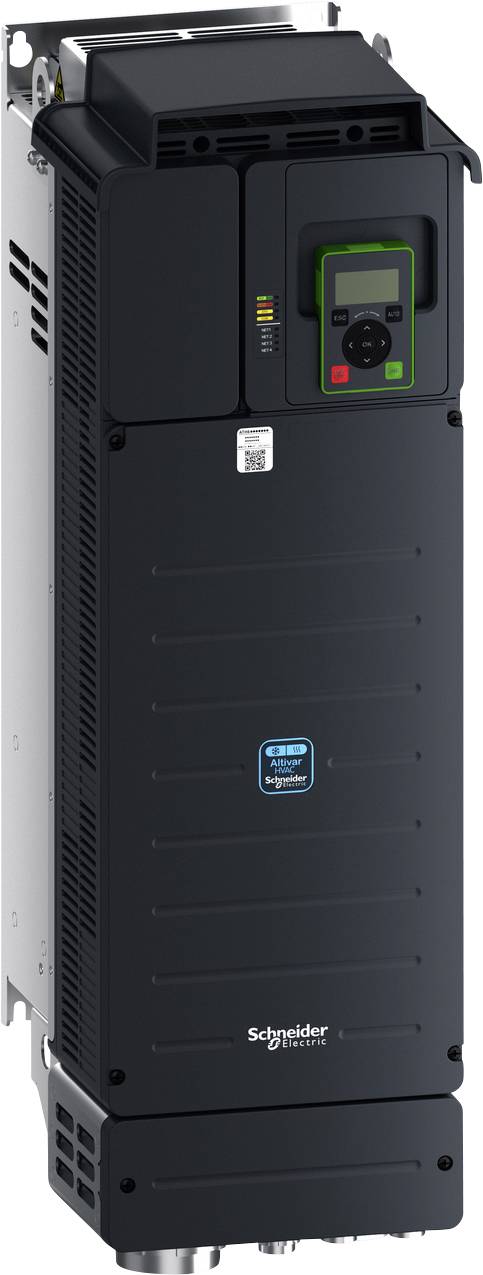

Crni Schneider Electric industrijski pogonski inverter s prednjom kontrolnom pločom i zaslonom, prikazan u prikazu sličnom proizvodu na bijeloj pozadini.

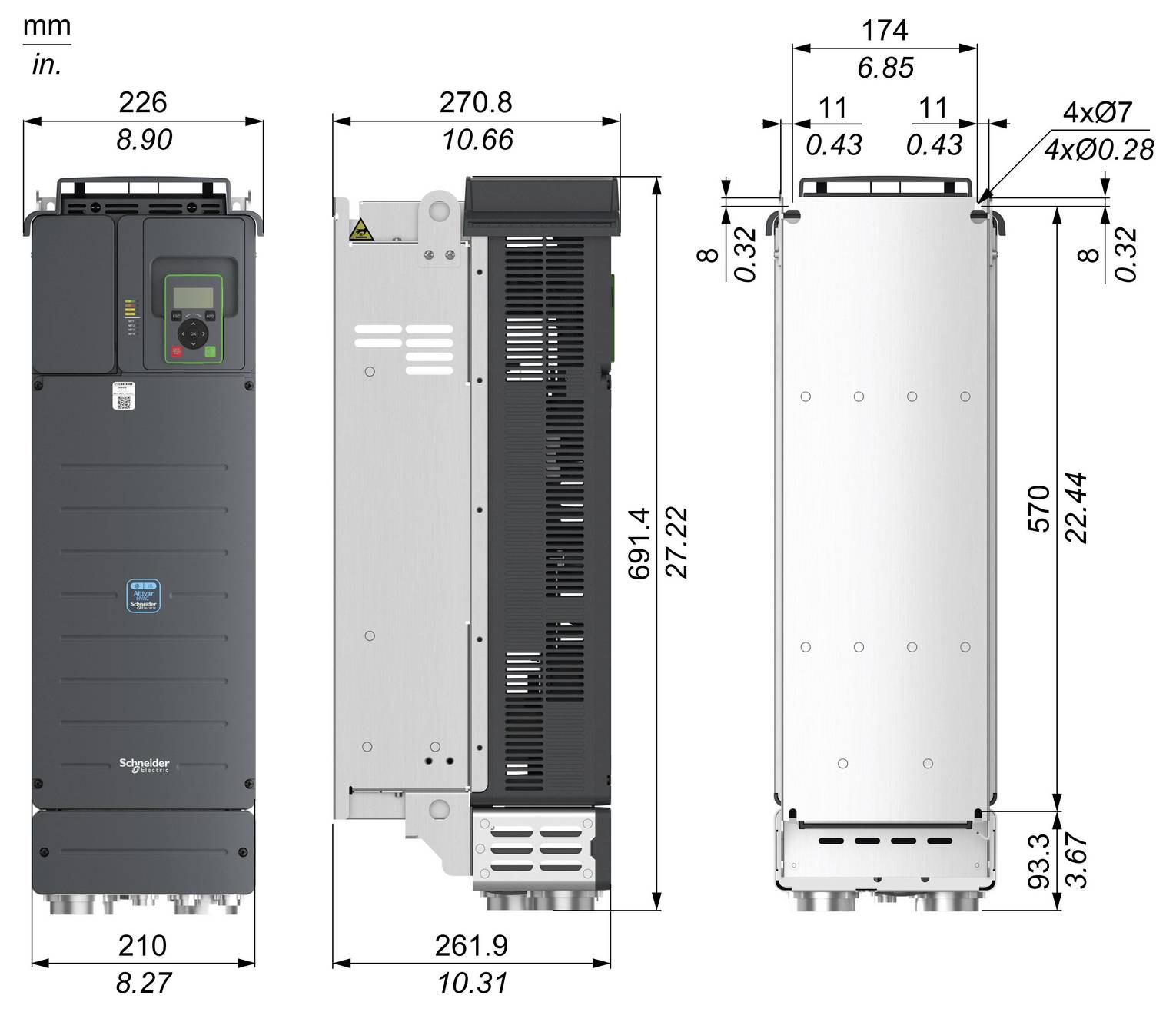

Tehnički crtež Schneiderovog elektromotora, prikazan spredu, sa strane i straga sa mjerama u mm i inčima.

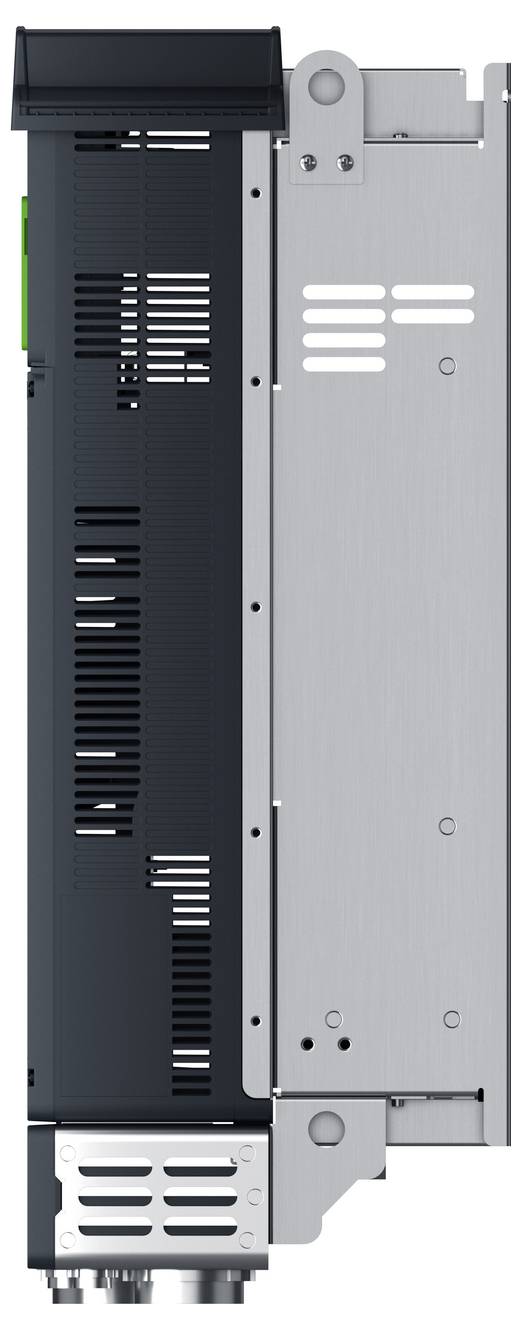

Bočni pogled metalnog računalnog komponenta ili serverskog modula s crnim ventilacijskim panelima, srebrnastom montažnom pločom i konektorima na dnu.

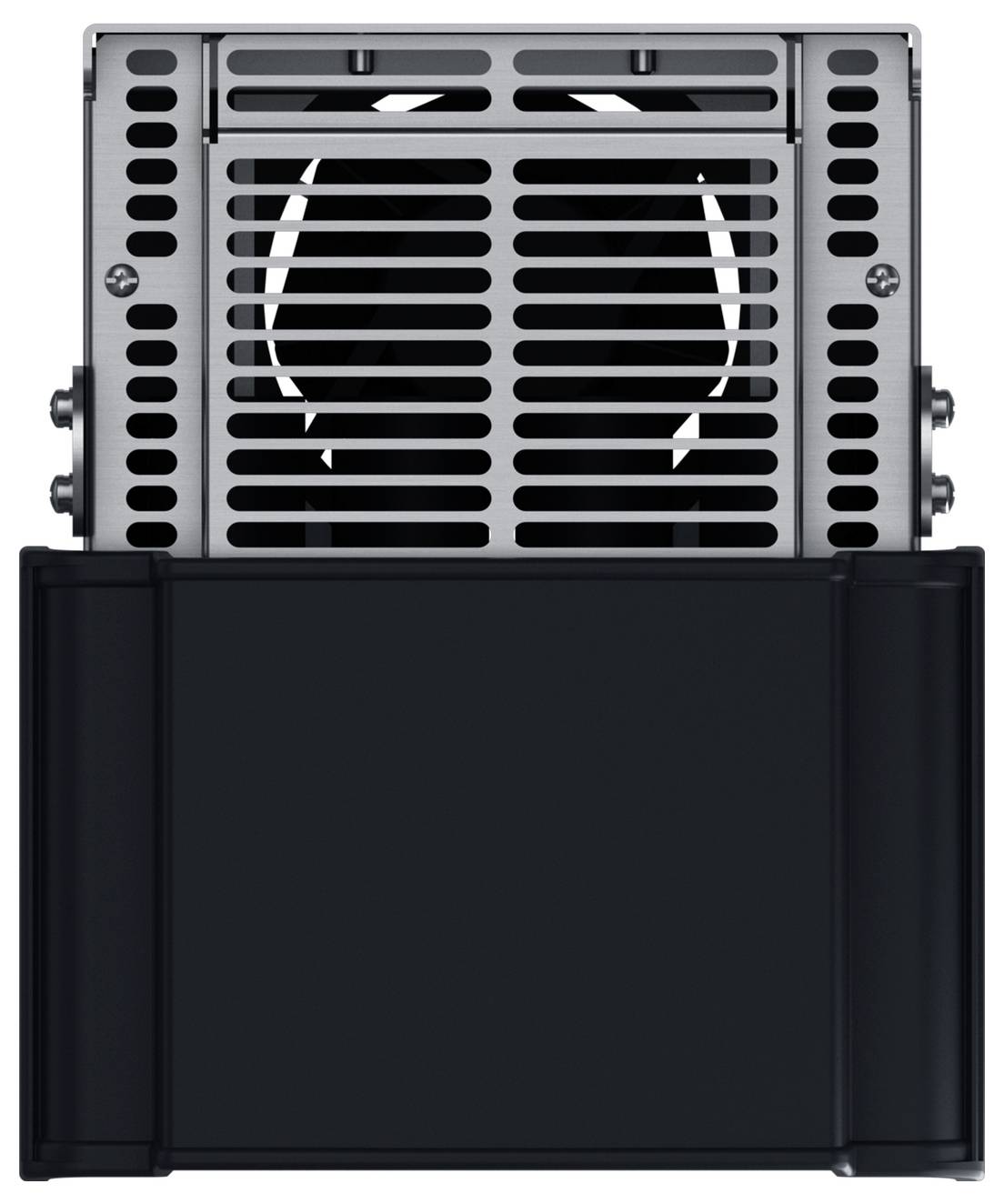

Industrijski ventilacijski ventilator iza metalne rešetke montiran iznad crne pravokutne jedinice na bijeloj pozadini.

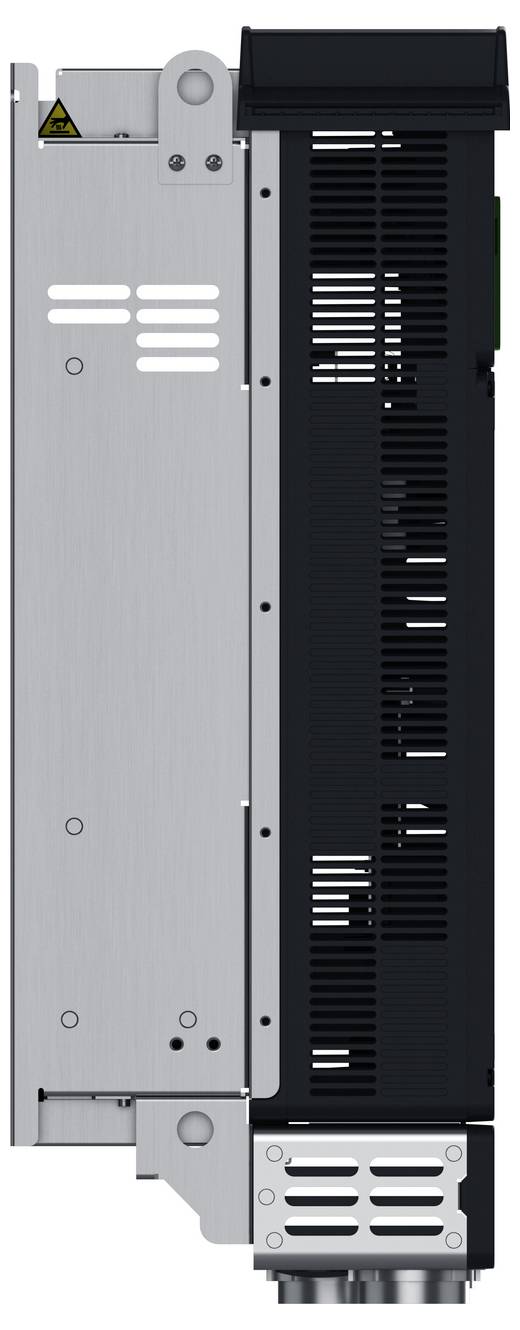

Industrijska električna kontrolna jedinica sa srebrnim i crnim metalnim kućištem, ventiliranim panelima, nosačem za montažu i simbolom upozorenja u gornjem lijevom kutu.

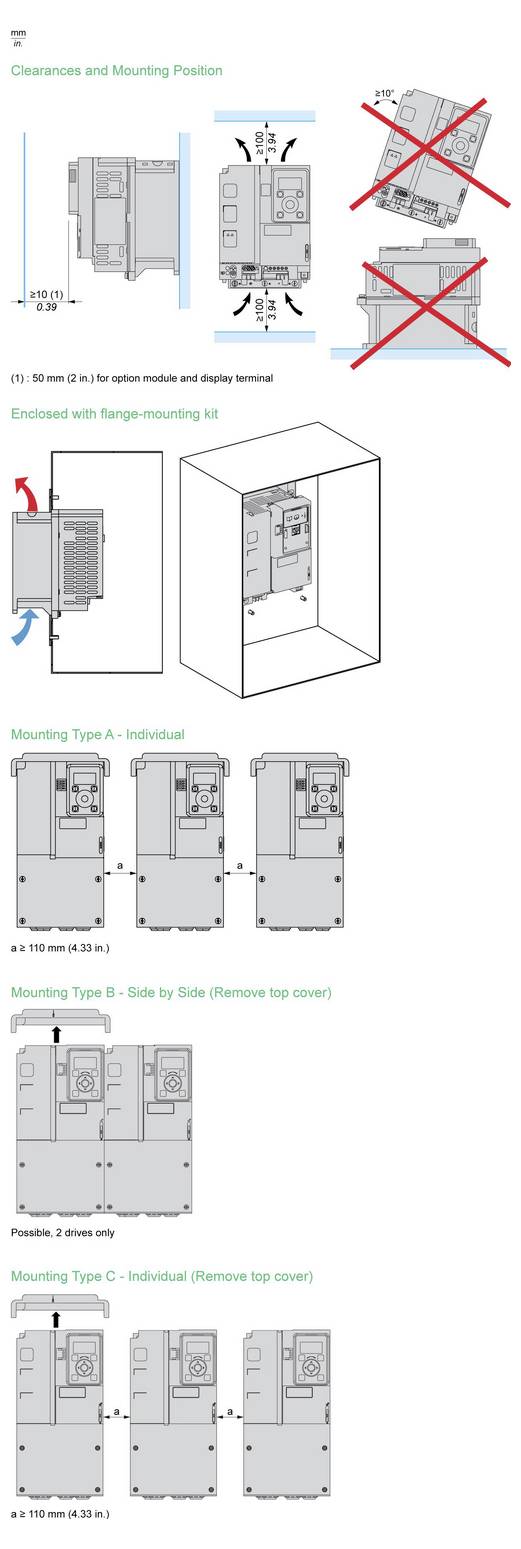

Tehnički dijagram koji prikazuje zazore i pozicije montaže za električni panel, s prednjim, bočnim i prikaza instalacije kućišta te mogućnosti montaže tipa A, B i C.

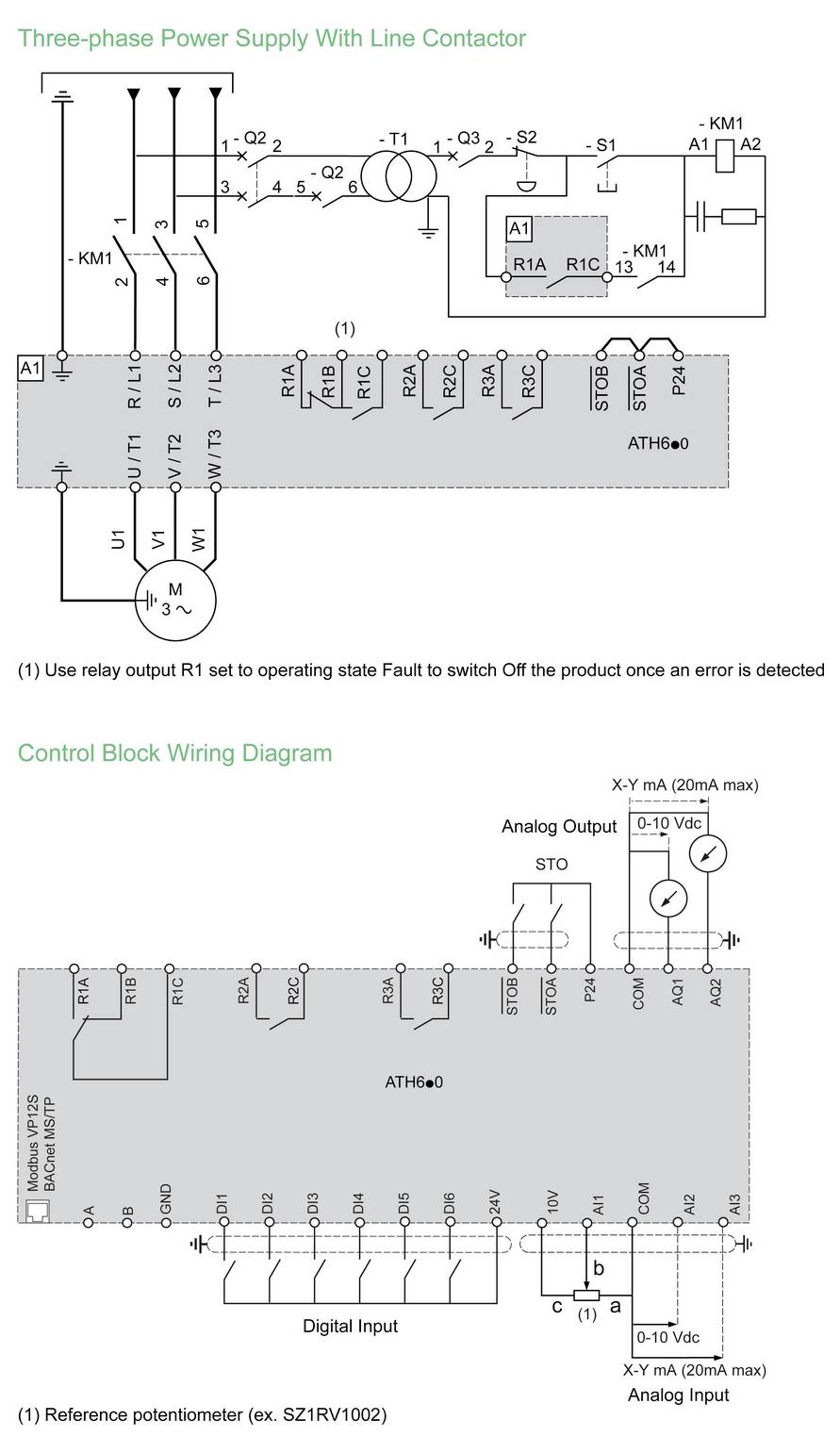

Dva električna šematska dijagrama za ATmega kontrolni blok: trofazna napajanja s linijskim kontaktorom i šematski dijagram kontrolnog bloka koji pokazuje analogne i digitalne I/O veze.

1/7

Tehnički list (PDF)

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (5.279,00 € / komad)

5.279,00 €

plus 10,25 €

uklj. PDV

Maksimalna naknada za glomaznu robu

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Mrežna frekvencija: 50/60 Hz
Mrežni napon: 380-480 V

Vrsta proizvoda: pretvarač frekvencije

Izlazni napon (maks.): 45 kW

Frekvencija (maks.): 500 Hz

Mreža: 3-fazni

Područje frekvencije: 500 Hz (max)

Dubina: 265 mm

Visina: 597 mm

Širina: 210 mm

: IP21

Tip: ATH630D45N4

dim.: (Š x V x D) 210 x 597 x 265 mm

Proizvođač-br. dijela: ATH630D45N4

: 210 mm

: 597 mm

: 265 mm

: TRUE

: 8

: 0

: 3

: 2

: FALSE

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: IP21

: TRUE

: FALSE

: FALSE

: 380-480 V

: 50/60 Hz

: FALSE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 500 Hz

: 45 kW

: 45 kW

: 10 %

: 5 %

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 480 V

: 88 A

: TRUE

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3820669 Schneider Electric pretvarač frekvencije 45 kW 3-fazni

Upute za rad i sigurnost

Upute za rad i sigurnost 3820669 Schneider Electric pretvarač frekvencije 45 kW 3-fazni

Informacije

List s podacima o mogućnosti popravka/trajnosti 3820669 Schneider Electric pretvarač frekvencije 45 kW 3-fazni

Izjava o sukladnosti

Izjava o sukladnosti 3820669 Schneider Electric pretvarač frekvencije 45 kW 3-fazni

Opis

Serija Altivar HVAC ATH600 obuhvaća frekvencijske pretvarače dizajnirane za HVAC primjene u komercijalnim, zdravstvenim, industrijskim i podatkovnim centrima za napajanje asinkronih i sinkronih motora. S IP21/UL tip 1 stupnjem zaštite, ATH630 je prikladan za montažu na upravljačku ploču i zid. Isporučuje 45 kW/60 KS za motore, za normalan rad pri nazivnom naponu od 380 do 480 V. Otporan je na okolišne i radne naprezanja te je u skladu sa standardima IEC 60721-3-3 klase 3C3 i klase 3S3. Ima obložene tiskane pločice. Rad bez dodatnog hlađenja na temperaturama do 60 °C. Integrirane značajke optimiziraju dizajn, instalaciju i puštanje u rad; integrirani EMC filteri, filtriranje harmonika, certificirani STO, certificirana kibernetička sigurnost i prikladnost za rashladna sredstva A2L i A3. Mnoge HVAC funkcije integrirane su kako bi se pojednostavili sustavi automatizacije i upravljanje aplikacijama (npr. kompresori, pumpe i ventilatori). ATH600 ima izvorni Modbus, BACnet MS/TP serijsko sučelje i BACnet/IP povezivost s opcionalnim komunikacijskim modulom sa zaštitom od prodora. Dimenzije su 226 mm (širina), 271 mm (dubina), 691,4 mm (visina), a težina 28,7 kg. ATH600 se sastoji od više od 20% plastike, a aluminij ima ASI certifikat. Altivar HVAC ATH600 zadovoljava zahtjeve HVAC aplikacija i pokriva pumpe, ventilatore i kompresore. U skladu je sa standardima IEC/EN 61800-5-1 i IEC/EN 61800-3, IEC 61000-3-12 te ima certifikate UL, cUL, UKCA, RCM, EAC, KCC i ATEX. Pribor za montažu kao što su setovi za montažu prirubnica i vanjske opcije (prigušnice motora, dodatni EMC filteri, pasivni filteri) dostupan je za frekvencijske pretvarače Altivar HVAC ATH600 prema nazivnoj snazi frekvencijskog pretvarača. Ambalaža je izrađena od recikliranog kartona i ne sadrži plastiku za jednokratnu upotrebu. Dizajniran je za montažu u vertikalnom položaju (+/- 10°) na ploču i ima 4 montažne rupe. ATH600 nudi optimiziran dizajn za kompaktna rješenja, brzo puštanje u rad i uštedu energije putem visokoučinkovitog upravljanja motorom i mjerenja energije. Altivar HVAC ATH600 optimizira performanse, povećava pouzdanost i osigurava budućnost.

Ovaj tekst je strojno preveden.
