Name: Schneider Electric MTZ220H15X3PMD učinski prekidač 1 St. 5 prebacivanje Područje podešavanja (Struja): 800 - 2000 A Prek
Brand: Schneider Electric
SKU: 3763448
Availability: BackOrder

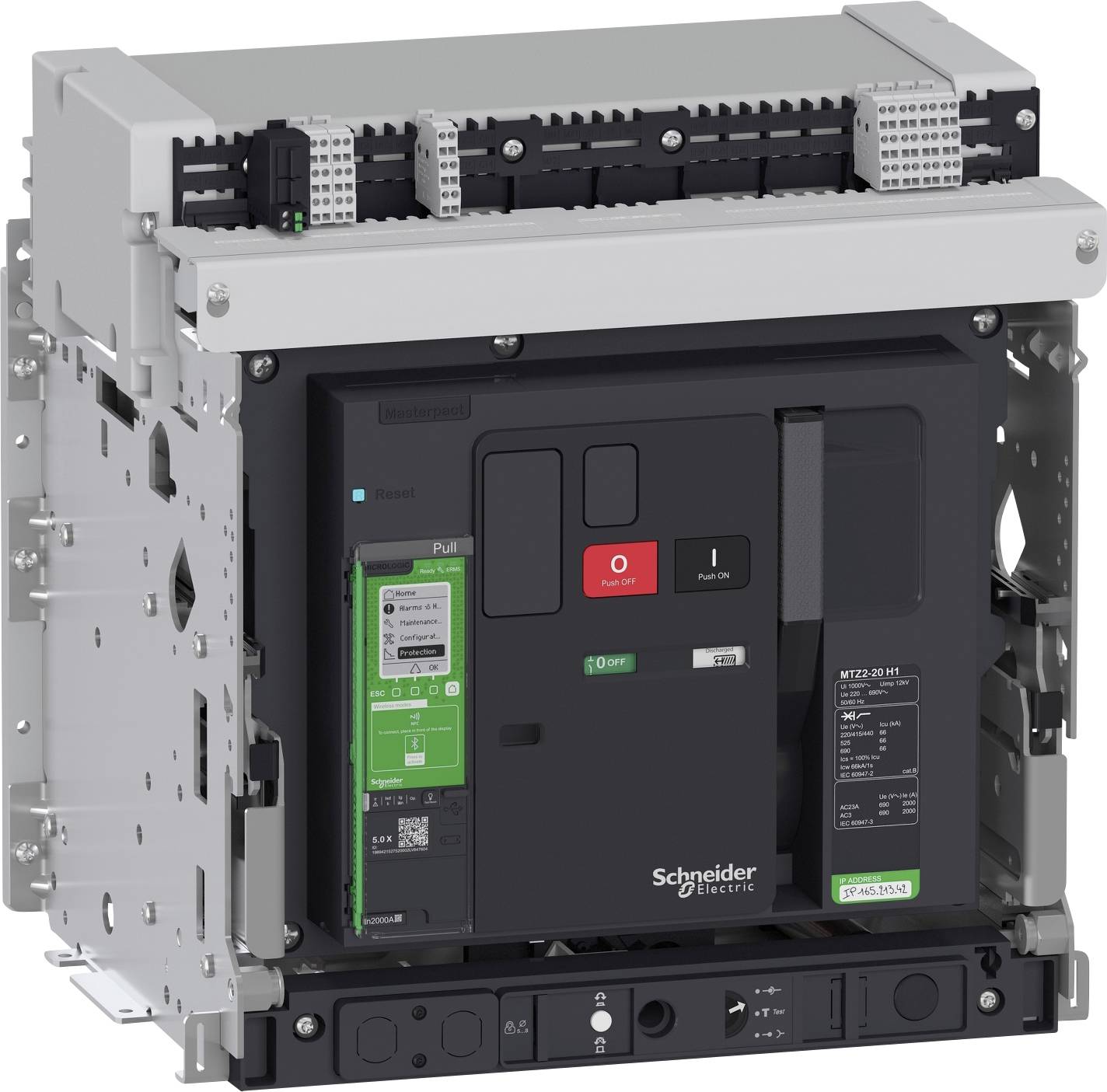

Industrijska montaža prekidača Schneider Electric s crvenim kontrolama 'Pritisni za aktiviranje' i crnim kontrolama 'Pritisni ZA UKLJUČIVANJE', prikazana montirana u metalnom okviru.

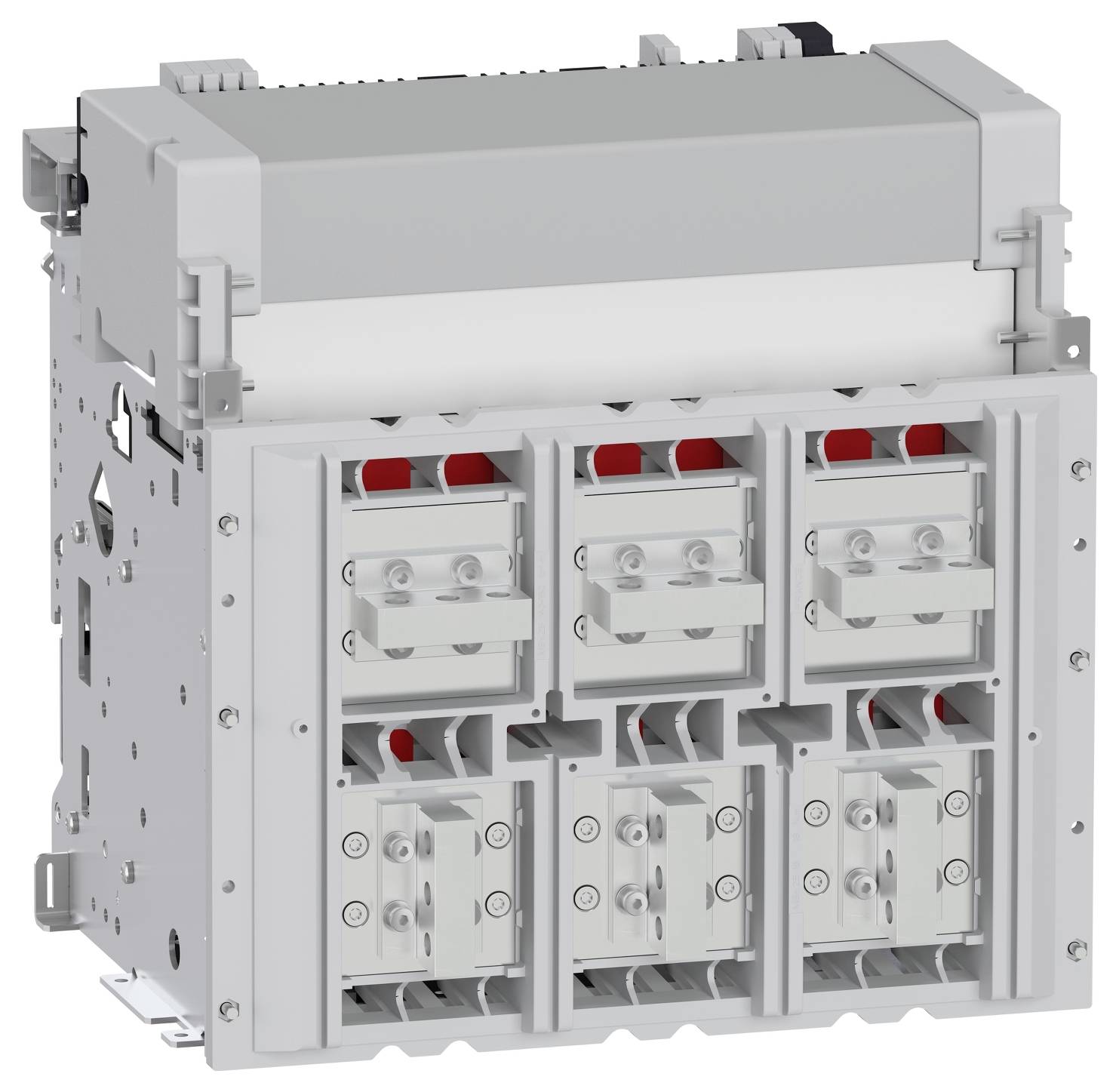

Schneider Electric MTZ220H15X3PMD učinski prekidač 1 St. 5 prebacivanje Područje podešavanja (Struja): 800 - 2000 A Prek-1

1/2

Vrsta proizvoda

učinski prekidač

Područje podešavanja struje (maks.)

2000 A

Vrsta kontakta

5 prebacivanje

Priključak

vijčani priključak

Vrsta ambalaže

Piece

Tehnički list (PDF)

Dostava pon,30.11.

Broj

kom. - zaliha Njemačka

Ukupno (16.899,00 € / komad)

16.899,00 €

plus 62,50 €

uklj. PDV

Maksimalna naknada za glomaznu robu

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta priključka glavnog strujnog kruga: Vijčani priključak
Broj pomoćnih kontakata kao normalno zatvorenih kontakata: 0
Broj kontakata za pomoć kao preklopnika: 5
Broj pomoćnih kontakata kao otvarača: 0
Dizajn aktuatora: Pritisni gumb
Nazivna trajna struja Iu: 2000 A
Nazivna struja kratkog spoja Icu pri 400 V, 50 Hz: 66 kA
Nazivni napon: 690-690 V
Raspon podešavanja kratkotrajnog odgođenog okidača kratkog spoja: 1200-20000 A
Raspon podešavanja trenutnog okidača kratkog spoja: 4000-30000 A
Prikladno za montažu na DIN šinu: ne
Vrsta uređaja: Ugradbeni uređaj, tehnologija ugradnje
Montaža na DIN šinu opcionalna: ne
Integrirana zaštita od zemljospoja: ne
Kompletna jedinica sa zaštitnom jedinicom: da
S indikatorom okidača: da
S integriranim podnaponskim okidačem: ne
Integrirani motorni pogon: ne
Pogon motora opcionalno: da
Položaj priključka glavnog strujnog kruga: stražnji
Gubitak snage: 470 W
Postavka struje isključenja preopterećenja: 800-2000 A

Vrsta ambalaže: Piece

Vrsta proizvoda: učinski prekidač

Tip: MTZ220H15X3PMD

Područje podešavanja struje (min.): 800 A

Područje podešavanja struje (maks.): 2000 A

Područje podešavanja (Struja): 800 - 2000 A

Strujno opterećenje: 2000 A

Vrsta kontakta: 5 prebacivanje

Broj polova: 3-polni

Vrsta pomoćnog kontakta: 5 prebacivanje

Preklopni napon (maks.): 690 V/AC

Vrsta montaže (Relej): tehnologija dodatka

Određene značajke: s pomoćnim kontaktom

Priključak: vijčani priključak

: IP30

Dubina: 403 mm

Širina: 441 mm

Visina: 439 mm

dim.: (Š x V x D) 441 x 439 x 403 mm

Sadržaj: 1 St.

Broj polova: 3

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Schneider Electric MTZ220H15X3PMD učinski prekidač 1 St. 5 prebacivanje Područje podešavanja (Struja): 800 - 2000 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 441 x 439 x 403 mm Piece

Kataloški br.:3763448

Dostava pon,30.11.

Conrad Electronic

Ovaj proizvod

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

16.899,00 €^*

plus 62,50 € doplata za glomaznu robu

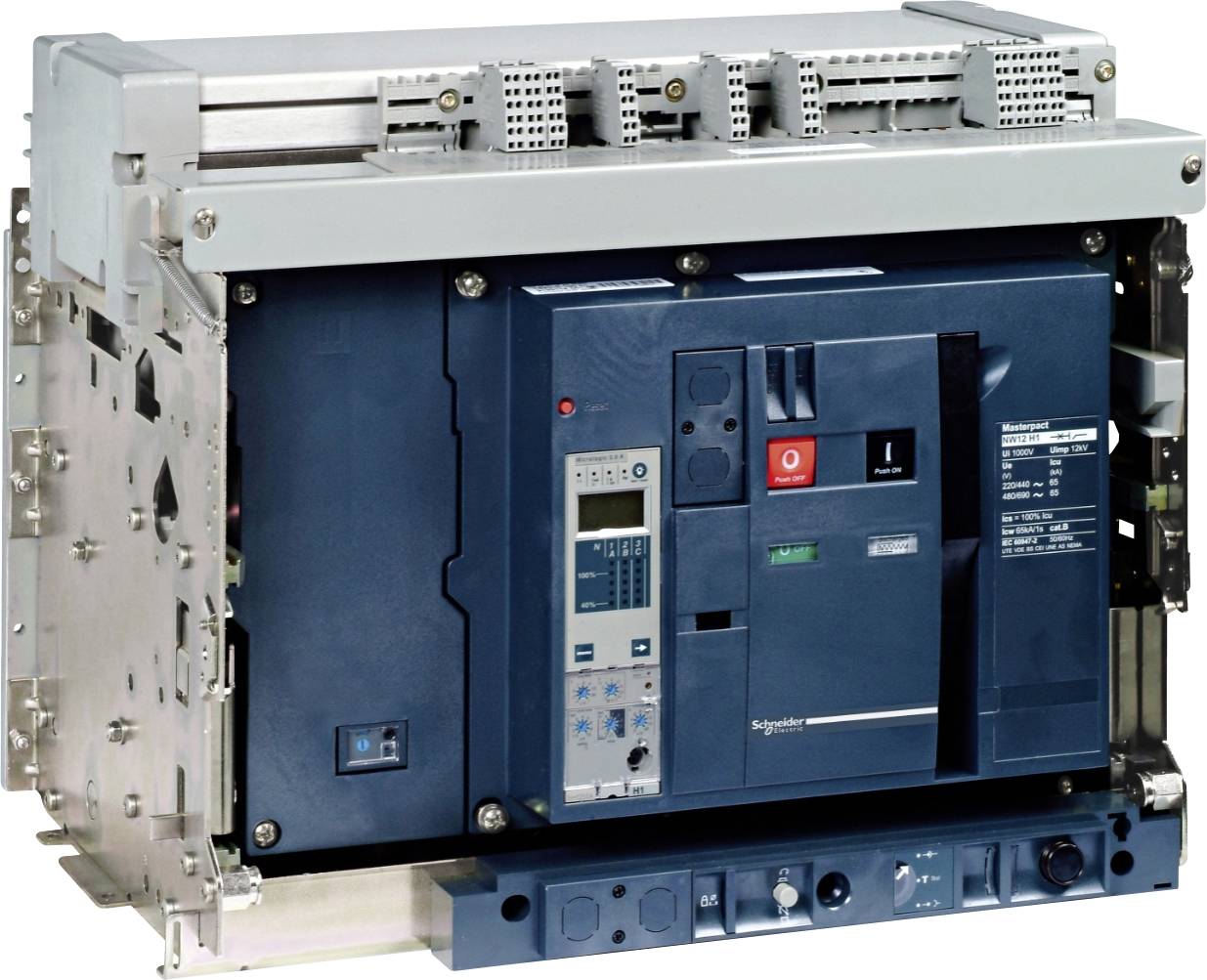

Schneider Electric 48651 učinski prekidač 1 St. 5 prebacivanje Preklopni napon (maks.): 900 V/DC Piece

Kataloški br.:3763324

Dostava uto,01.12.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

32.495,00 €^*

plus 62,50 € doplata za glomaznu robu

Schneider Electric C16BN4FM učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 535 x 350 x 160 mm Piece

Kataloški br.:3763369

Dostava pet,27.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

13.325,00 €^*

plus 62,50 € doplata za glomaznu robu

Schneider Electric C200N4FM učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 535 x 350 x 160 mm Piece

Kataloški br.:3763370

Dostava pet,27.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15.575,00 €^*

plus 62,50 € doplata za glomaznu robu

Schneider Electric C250N4FM učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 535 x 350 x 160 mm

Kataloški br.:3763371

Dostava pet,27.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19.315,00 €^*

plus 62,50 € doplata za glomaznu robu

Schneider Electric C320H3FM učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 420 x 350 x 160 mm

Kataloški br.:3763372

Dostava pet,27.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19.375,00 €^*

plus 62,50 € doplata za glomaznu robu

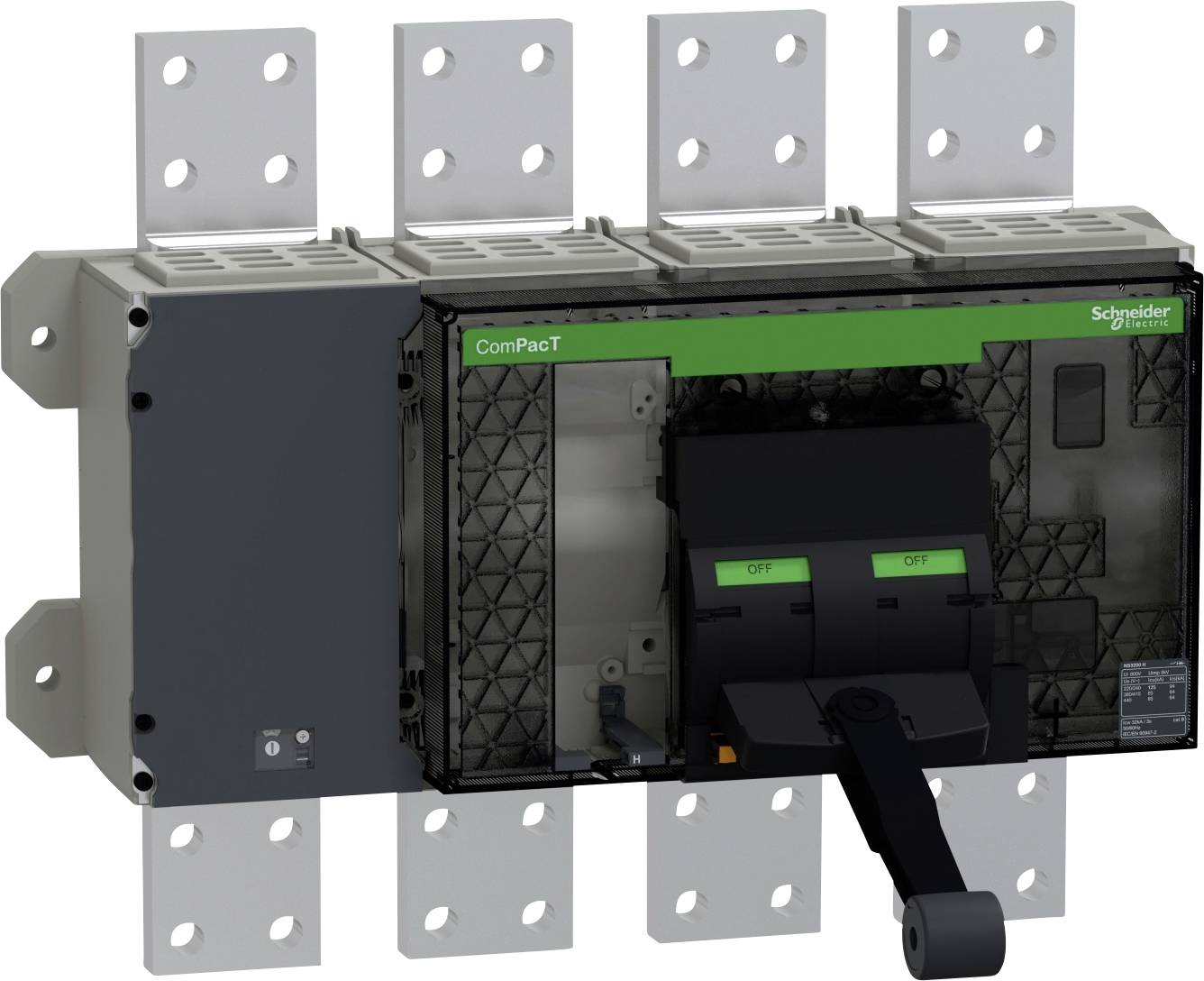

Schneider Electric C320H4FM učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 535 x 350 x 160 mm

Kataloški br.:3763373

Dostava pet,27.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

24.565,00 €^*

plus 62,50 € doplata za glomaznu robu

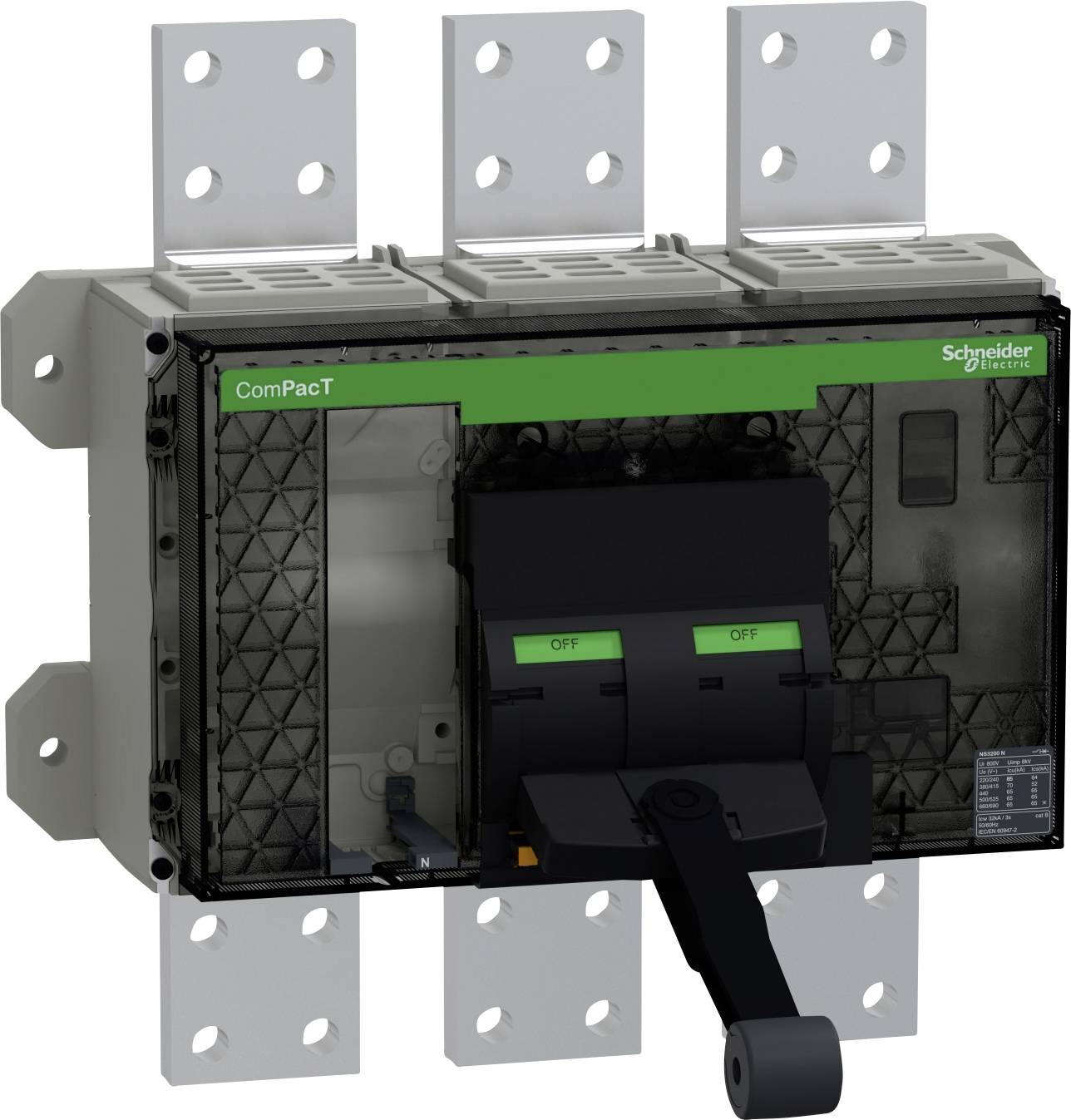

Schneider Electric C320N3FM učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 420 x 350 x 160 mm

Kataloški br.:3763374

Dostava pet,27.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19.005,00 €^*

plus 62,50 € doplata za glomaznu robu

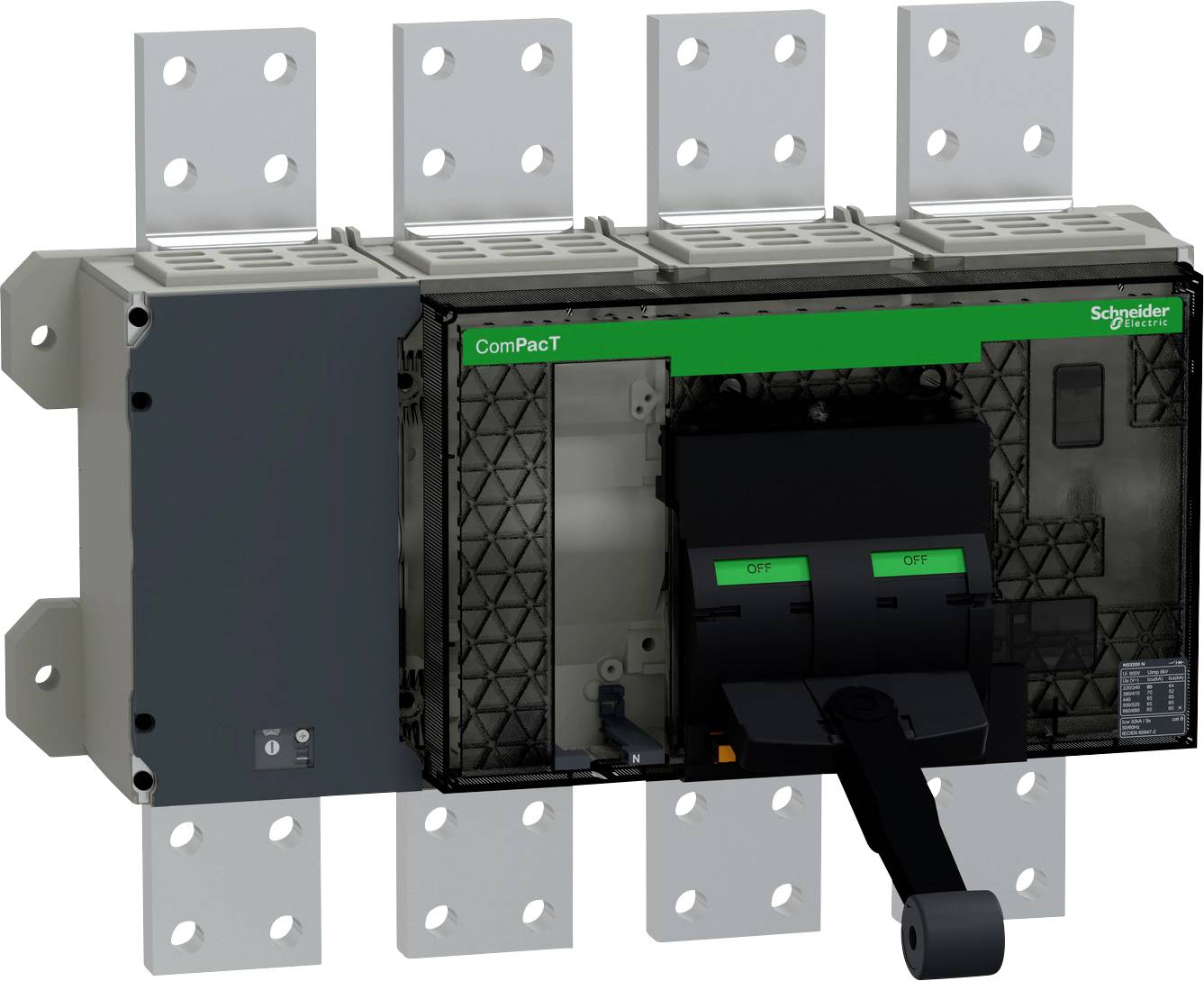

Schneider Electric C320N4FM učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 535 x 350 x 160 mm Piece

Kataloški br.:3763375

Dostava pet,27.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

23.175,00 €^*

plus 62,50 € doplata za glomaznu robu

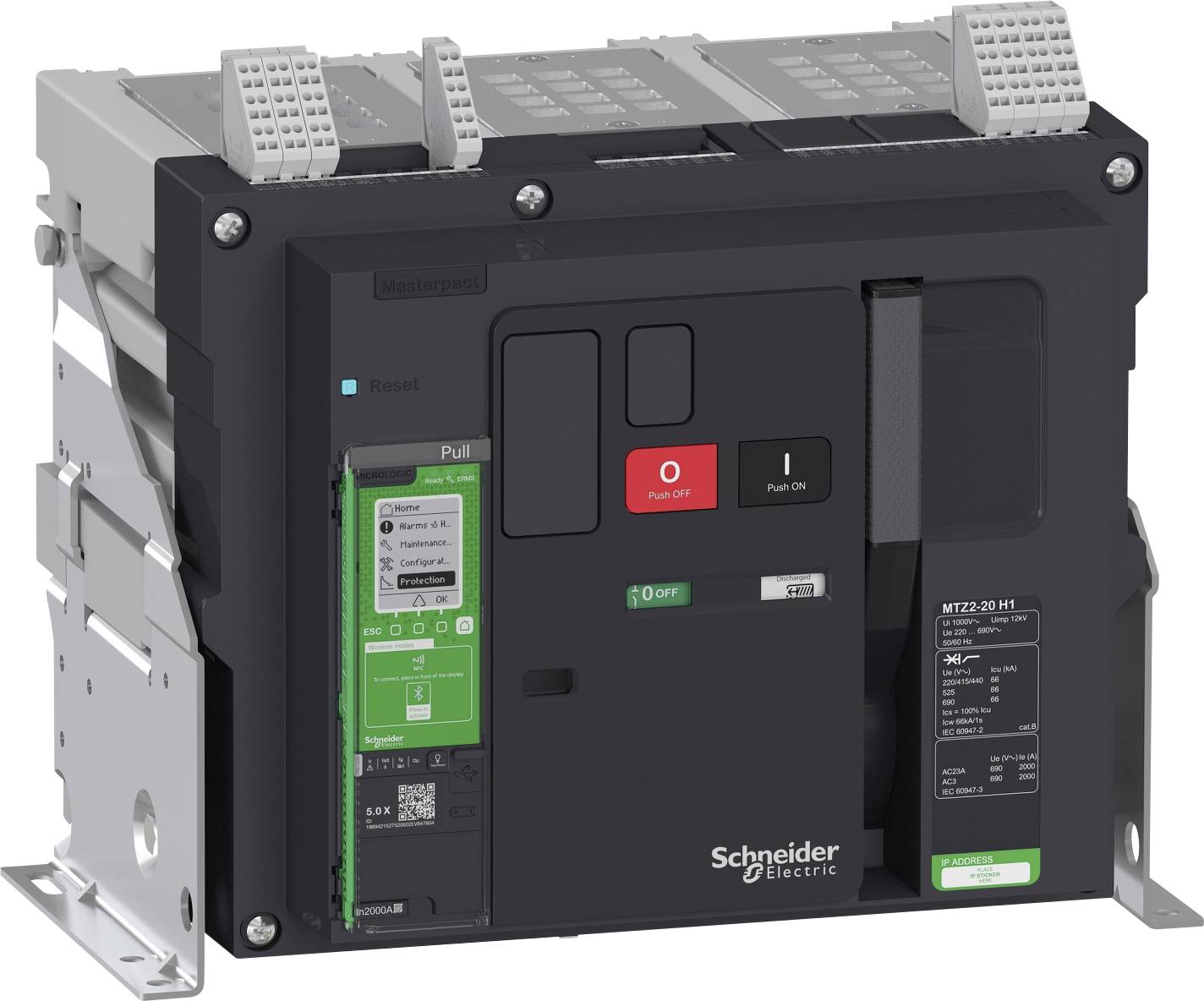

Schneider Electric MTZ220H15X3PMF učinski prekidač 1 St. 3 zatvarač Područje podešavanja (Struja): 800 - 30000 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 422 x 352 x 300 mm

Kataloški br.:3763449

Dostava pon,30.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

13.045,00 €^*

plus 62,50 € doplata za glomaznu robu

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3763448 Schneider Electric MTZ220H15X3PMD učinski prekidač 1 St. 5 prebacivanje Područje podešavanja (Struja): 800 - 2000 A Prek

Upute za rad i sigurnost

Upute za rad i sigurnost 3763448 Schneider Electric MTZ220H15X3PMD učinski prekidač 1 St. 5 prebacivanje Područje podešavanja (Struja): 800 - 2000 A Prek

Opis

Ovaj uređaj je kompletan 3-polni MasterPact MTZ2 20H1 produljivi prekidač opremljen MicroLogic 5.0X kontrolerom. MasterPact MTZ je najnovija generacija visokostrujnih prekidača od 630A do 6300A s naprednom digitalnom tehnologijom. Nazivna radna struja (In) je 2000A. Prekidna moć (Icu) je 66kA pri 415VAC 50/60Hz (razina snage H1). Upravlja se ručno (nema integrirani motor). Opremljen je 3-polnim kućištem za produženu verziju. MicroLogic 5.0X je elektronička upravljačka jedinica s podesivom dugotrajnom zaštitom od preopterećenja (ANSI 49RMS/51). Ima podesivu zaštitu od kratkog spoja (ANSI 50TD/51) i trenutnu zaštitu od kratkog spoja (ANSI 50). Informacije koje obrađuje MicroLogic 5.0X mogu se prikazati na integriranom HMI-ju ili na pametnom telefonu pomoću aplikacije EcoStruxure Power. Zaštitne funkcije mogu se postaviti putem integriranog zaslona, pametnog telefona ili računala, a dodatno putem Ethernet i Modbus SL komunikacije s EcoStruxure softverom. Upravljačka jedinica MicroLogic X može se u bilo kojem trenutku prilagoditi digitalnim modulima kako bi se dodale nove zaštitne, mjerne ili dijagnostičke funkcije. MicroLogic X kontroleri imaju više komunikacijskih kanala, uključujući Ethernet, Modbus SL i bežične komunikacijske opcije. Priključak za napajanje ostvaruje se putem stražnjih horizontalnih priključaka na vrhu i dnu. Postoje četiri pomoćna kontakta OF (status prekidača UKLJUČENO/ISKLJUČENO), 1 pomoćni kontakt SDE (indikator okidača greške) i 1 pomoćni kontakt PF (indikator spremnosti za uključivanje). ULP port modul je dio konfiguracije i montiran je na kućište kako bi se omogućilo spajanje na Ethernet ili Modbus komunikacijske module. Dimenzije su 439 mm (V) x 441 mm (Š) x 403 mm (D). Osigurava usklađenost s međunarodnim standardima IEC 60947-1 i IEC60947-2. MasterPact MTZ prekidači pripremaju vas za budućnost distribucije energije, s inteligentnom povezivošću, daljinskim nadzorom i jednostavnom prilagodbom putem digitalnih modula. MasterPact MTZ je prvi prekidač s ugrađenim, od strane treće strane certificiranim mjeračem snage klase 1 (IEC 61557-12). Prekidač MasterPact MTZ integriran je u arhitekturu EcoStruxure Power i omogućuje generiranje vrijednih podataka. S MasterPact MTZ-om ostajete povezani i izbjegavate zastoje korištenjem aplikacije EcoStruxure Power Device i softvera EcoStruxure na svom pametnom telefonu. MasterPact MTZ je zeleni premium proizvod koji doprinosi poboljšanoj održivosti smanjenjem emisija CO2, energije i operativnih troškova.
