Name: preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3016-1TE0 1 St.
Brand: Siemens
SKU: 1742044
Availability: BackOrder

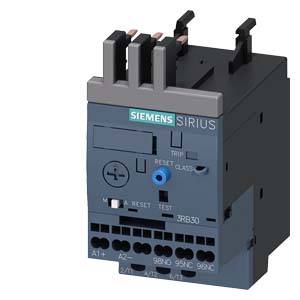

Siemens Sirius preopteretni relej s tri priključka gore, vidljive oznake za tipke i priključke, plavi ispitni gumb.

Otvoreni razvodni ormar s nekoliko polica na kojima su organizirane električne komponente i kabelski razvod.

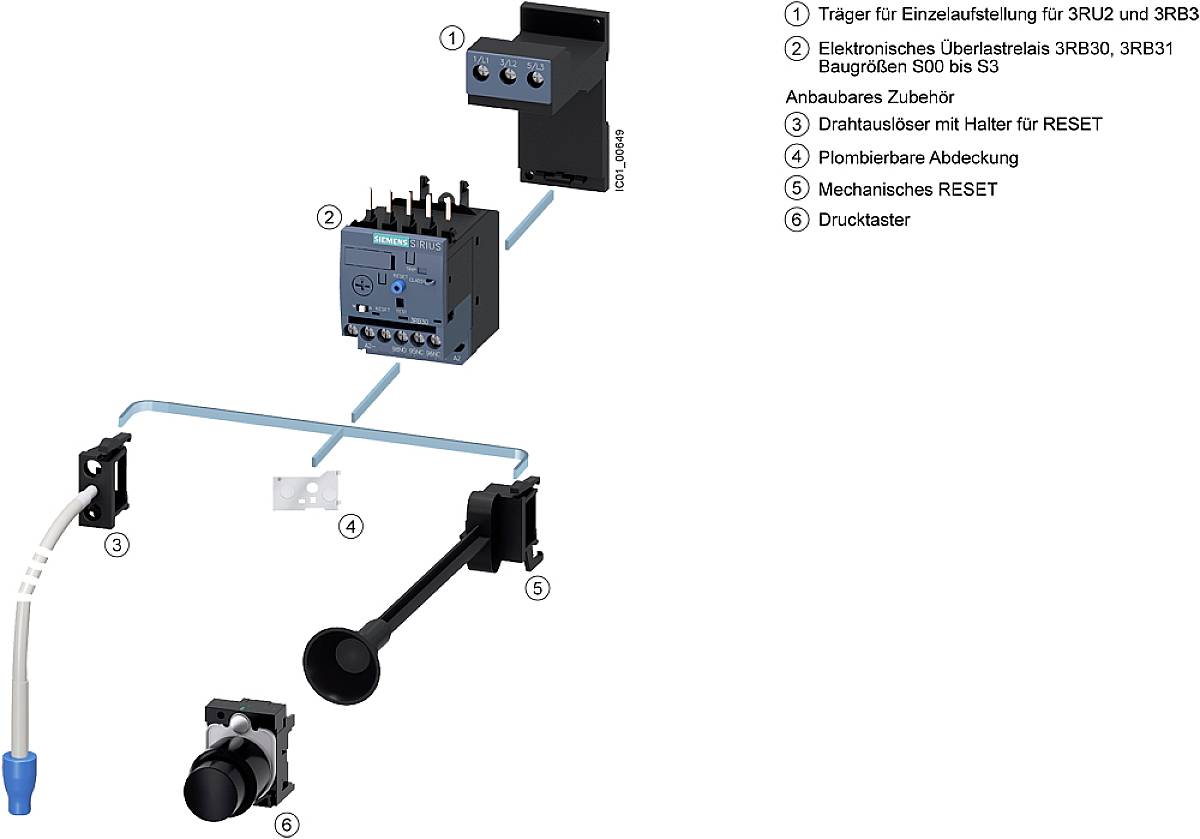

Dijagram prikazuje električne komponente: nosač, relej preopterećenja, pribor, žičani okidač, poklopac, mehanizam ponovnog postavljanja, tipkalo.

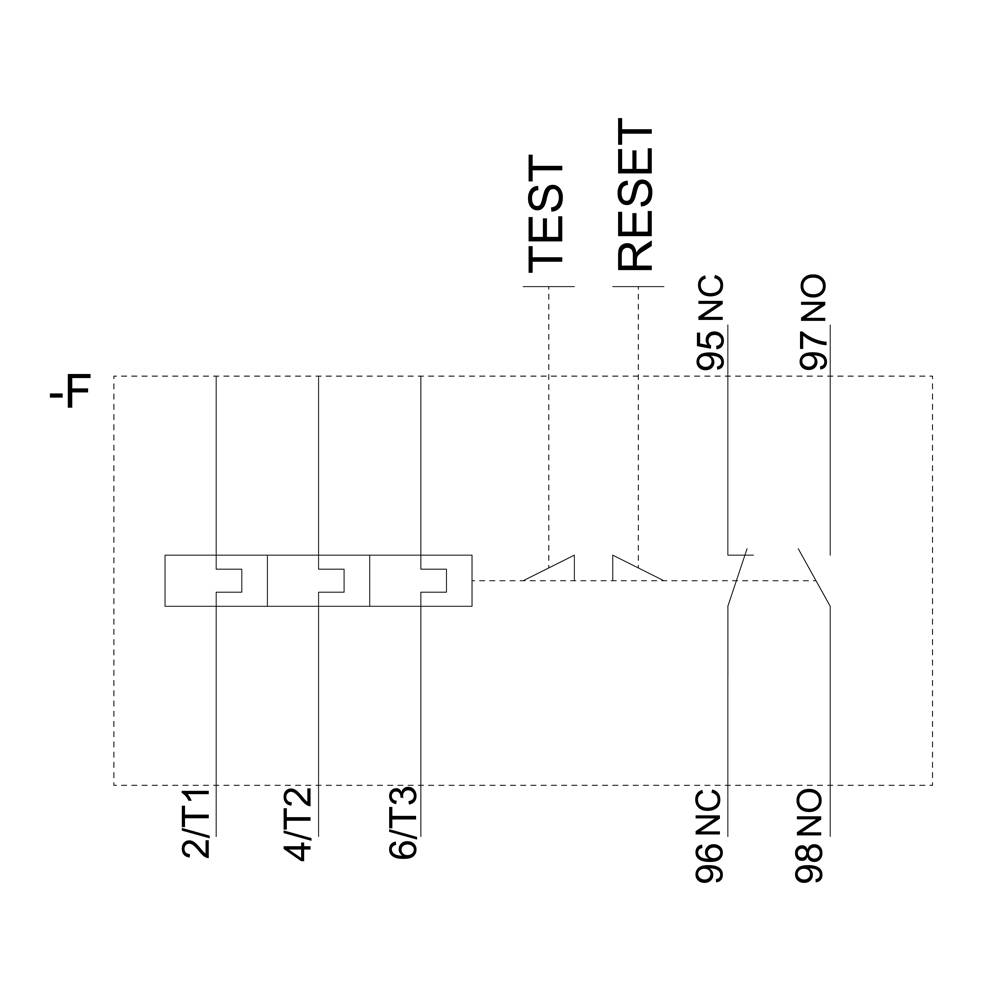

Električna shema uređaja s oznakama 'Test' i 'Reset'. Priključci: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

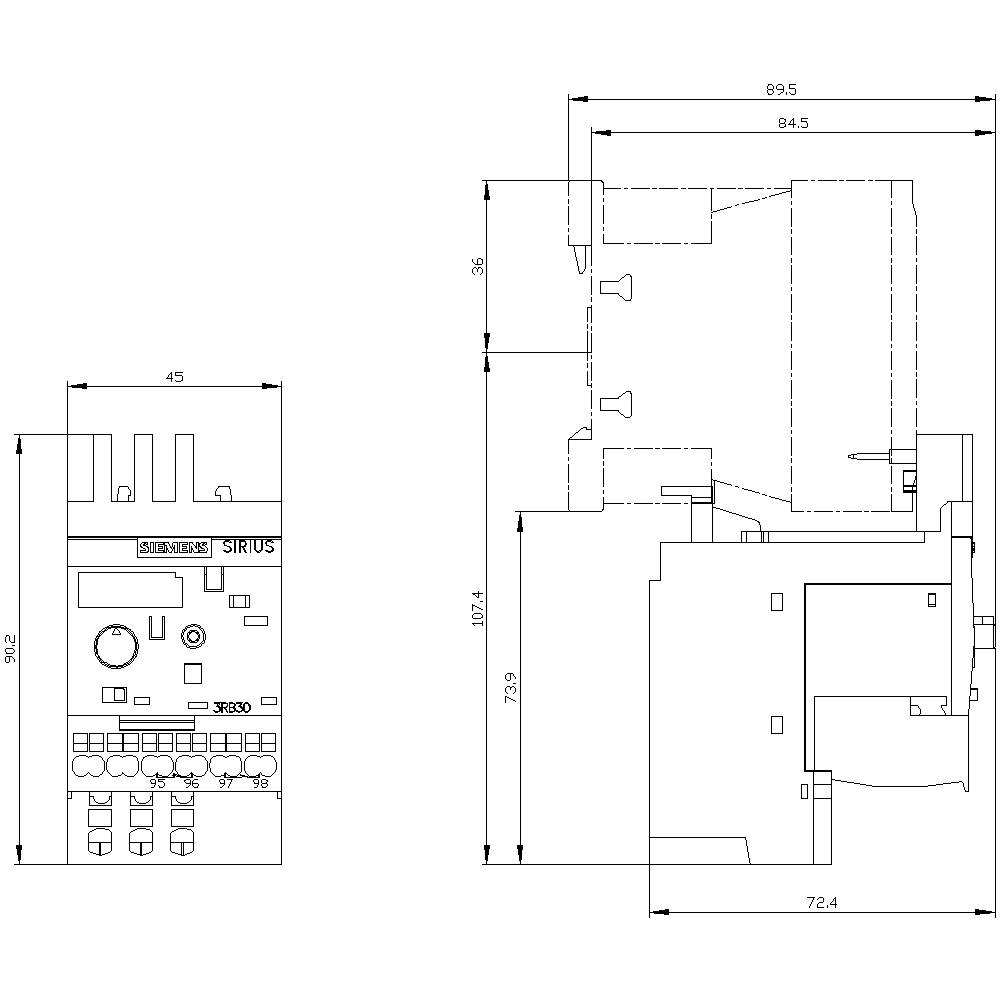

Tehnički nacrt električnog sklopnog uređaja s dimenzijama: 45 x 90,2 mm (prednji pogled) i 72,4 x 107,4 mm (bočni pogled).

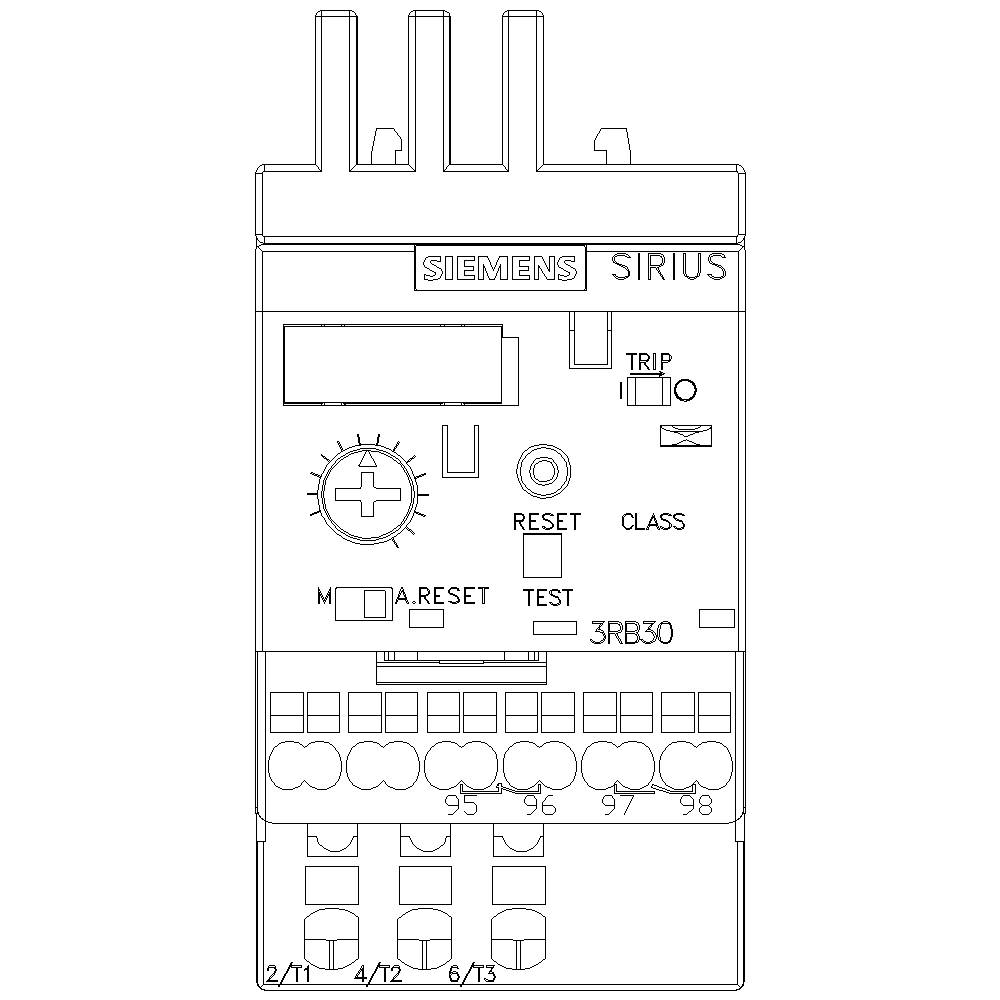

Dijagram Siemens SIRIUS 3RB30 releja za preopterećenje. Prikazuje upravljačke elemente poput tipke za testiranje i resetiranje, kao i priključke i LED indikatore.

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Vrsta kontakta

1 zatvarač

1 otvarač

Tip

3RB3016-1TE0

Veličina

S00

Tehnički list (PDF)

Dostava pon,14.12.

Broj

kom. - zaliha Njemačka

Ukupno (109,99 € / komad)

109,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta ugradnje: montažni kontaktor Zaštita od strujnog udara: siguran za prste Broj polova: 3 Klasa putovanja: RAZRED 10E

Vrsta proizvoda: preopteretni relej

Tip: 3RB3016-1TE0

Veličina: S00

Funkcije: preopterećenje

Radni napon: 690 V/AC

Područje podešavanja struje (min.): 4 A

Područje podešavanja struje (maks.): 16 A

Područje podešavanja (Struja): 4 - 16 A

Vrsta kontakta: 1 zatvarač
1 otvarač

Priključak: opružni priključak

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 72 mm

dim.: (D x Š x V) 90 x 45 x 72 mm

Sadržaj: 1 St.

Težina: 225.00

AWG maks.: 12

AWG min.: 20

Nazivna struja: 16 A

Dužina: 90 mm

Poprečni presjek fleksibilni (min.): 0.5 mm²

Poprečni presjek kruti (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Funkcije

Vrsta kontakta

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1NB0

Kataloški br.:1430762

Dostava pon,14.12.

Conrad Electronic

preopteretni relej

preopterećenje

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1PB0

Kataloški br.:1430768

Dostava čet,05.11.

Conrad Electronic

preopteretni relej

preopterećenje

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1SB0

Kataloški br.:1430765

Dostava pet,23.10.

2 kom. - zaliha NjemačkaConrad Electronic

preopteretni relej

preopterećenje

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3016-1TB0

Kataloški br.:1430766

Dostava pon,14.12.

Conrad Electronic

preopteretni relej

preopterećenje

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3026-1VB0

Kataloški br.:1430770

Dostava pon,14.12.

Conrad Electronic

preopteretni relej

preopterećenje

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3036-1UB0

Kataloški br.:1430767

Dostava pon,14.12.

Conrad Electronic

preopteretni relej

preopterećenje

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Relej za preopterećenje 1 zatvarač, 1 otvarač 1 kom. Siemens 3RB3036-1WB0

Kataloški br.:1430769

Dostava pon,14.12.

Conrad Electronic

preopteretni relej

preopterećenje

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2283-4AA1 Single 1 St.

Kataloški br.:1749930

Dostava čet,05.11.

Conrad Electronic

jedinica za procjenu

monostabilno

2 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2283-4AC1 Piece 1 St.

Kataloški br.:1742023

Dostava čet,05.11.

Conrad Electronic

jedinica za procjenu

preopterećenje

2 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

jedinica za procjenu 2 zatvarač, 2 otvarač Siemens 3RB2383-4AA1 1 St.

Kataloški br.:1742024

Dostava čet,05.11.

Conrad Electronic

jedinica za procjenu

preopterećenje

2 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

599,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1742044 preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3016-1TE0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1742044 preopteretni relej 1 zatvarač, 1 otvarač Siemens 3RB3016-1TE0 1 St.

Opis

Relej za preopterećenje 4 ... 16 A za zaštitu motora Veličina okvira S00, CLASS 10E Montaža kontaktora Glavni krug: opruga s oprugom Pomoćni krug: opruga s oprugom Ručno-automatsko-RESET Elektronički relej za preopterećenje SIRIUS 3RB3 za zaštitu ovisno o struji potrošača s normalnim i teškim radom od neprihvatljivo visokog zagrijavanja zbog preopterećenja, fazne neravnoteže faza neuspjeh. Zahvaljujući velikim rasponima podešavanja struje i različitim karakteristikama isklapanja, samo nekoliko vrsta pokriva cijelu seriju motora. S njihovim malim gubitkom snage oni su posebno energetski učinkoviti i doprinose manjem zagrijavanju u upravljačkom ormaru. Odobrenja u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnoj atmosferi (ATEX) su naravno. Dostupni su s različitim rasponima podešavanja opterećenja preopterećenjem i različitim razmacima. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
