Name: davač analogne vrijednosti 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.
Brand: Metz Connect
SKU: 2860520
Availability: InStock

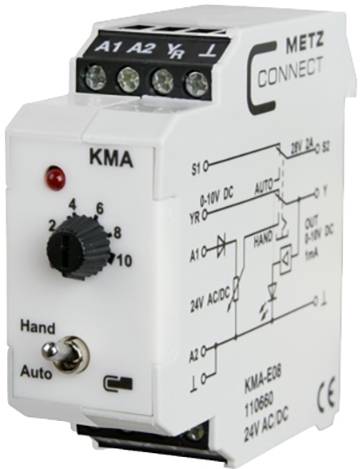

'Bijeli elektronički modul tvrtke METZ CONNECT s okretnim regulatorom, preklopnikom za ručni/automatski rad i priključnim stezaljkama.'

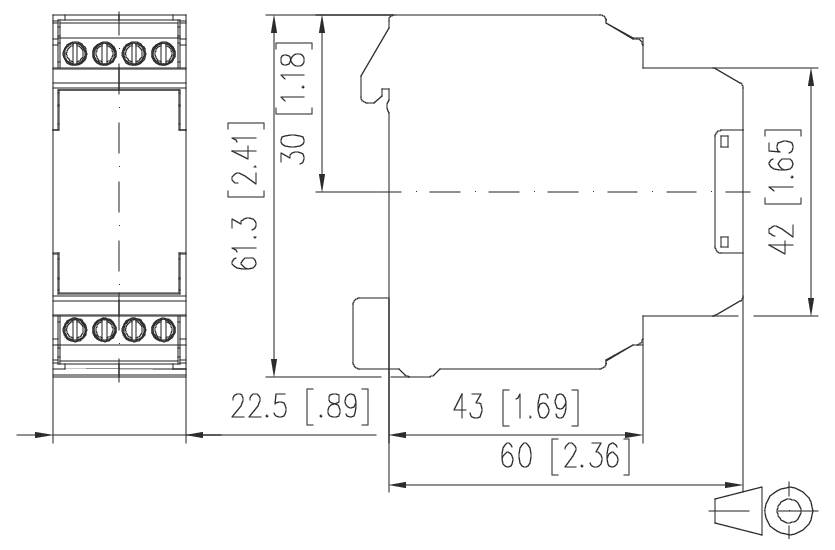

Tehnički crtež dimenzija električnog uređaja, prikazujući prikaze sprijeda i sa strane s mjerama u milimetrima i inčima.

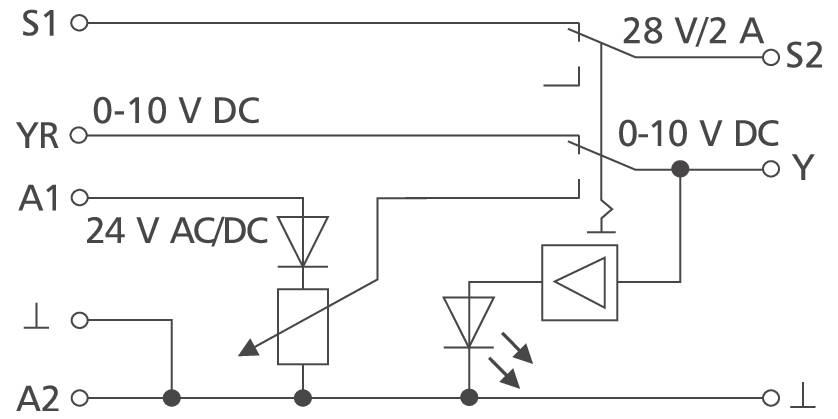

Dijagram povezivanja za senzor/relej s terminalima S1, S2, YR, Y, A1 i A2, prikazujući veze od 28 V/2 A i 0-10 V DC.

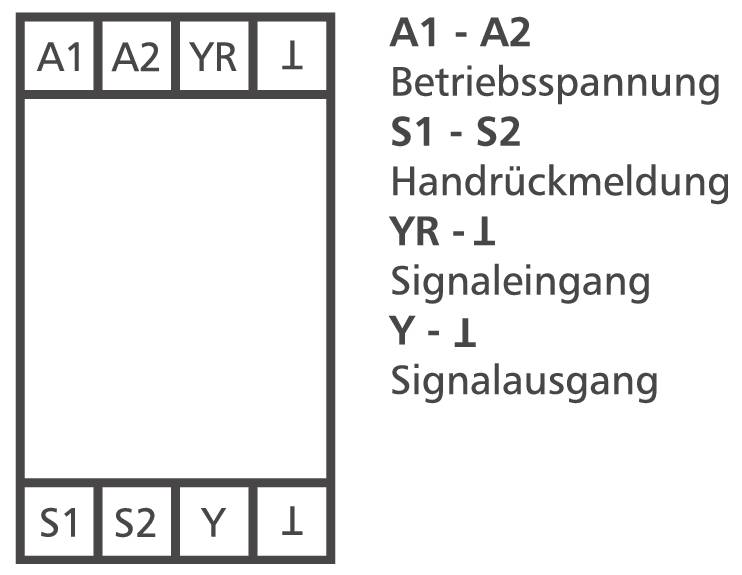

Šematski prikaz releja s terminalima A1, A2, YR, I, S1, S2, Y i I; desno su objašnjene funkcije operativnih i signalnih priključaka.

1/4

Vrsta proizvoda

davač analogne vrijednosti

Funkcije

aktivacija na auto

Pogonski napon maks.

24 V/AC

24 V/DC

Preklopni napon (maks.)

24 V DC/AC

Tip

110660

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,29.10.

27 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (34,99 € / komad)

34,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

davač analogne vrijednosti 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.

tehnologija sučelja
modul sučelja
analogni koder
regulator zadane vrijednosti
specifikacija manipulirane varijable
položaji ventila
Podesite klapne za miješanje
ručna operacija
spojni modul
BTR Netcom

Tehnički podaci

Vrsta proizvoda: davač analogne vrijednosti

Tip: 110660

Funkcije: aktivacija na auto

Određene značajke: s prekidačem

Radni napon: 24 V/AC
24 V/DC

Pogonski napon maks.: 24 V/AC
24 V/DC

Pogonski napon: 24, 24 V/AC, V/DC (max)

Preklopni napon (maks.): 24 V DC/AC

Priključak: vijčana stezaljka

: IP40

Min. temperatura: -10 °C

Maks. temperatura: +50 °C

Širina: 22.50 mm

Visina: 61.30 mm

Dubina: 60 mm

dim.: (Š x V x D) 22.50 x 61.30 x 60 mm

Sadržaj: 1 St.

Težina: 70 g

Boja: siva

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2860520 davač analogne vrijednosti 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2860520 davač analogne vrijednosti 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.

Informacije

Informacije 2860520 davač analogne vrijednosti 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.

Opis

Analogni enkoder služi kao enkoder kontrolne vrijednosti za ručno određivanje kontrolne vrijednosti, npr. B. klapne za miješanje, položaj ventila, vrijednosti temperature, itd. Modul se može kontrolirati pomoću dva načina rada, koji se mogu mijenjati pomoću integriranog dvostupanjskog prekidača (RUČNO, AUTO). Položaj prekidača javlja se preko vanjskih upravljačkih kontaktnih terminala S1 i S2. Položaj RUČNOG prekidača: manipulirana varijabla može se postaviti pomoću potenciometra na prednjoj strani. Izlazni signal 0 ... 10 V dostupno je na terminalu Y. Položaj prekidača AUTO: manipulirana varijabla se prebacuje na izlaz manipulirane varijable Y preko terminala YR bez promjene. Podešavanje zadane vrijednosti, razina ručne kontrole s povratnom spregom, svjetlina LED-a proporcionalna manipuliranoj varijabli.
