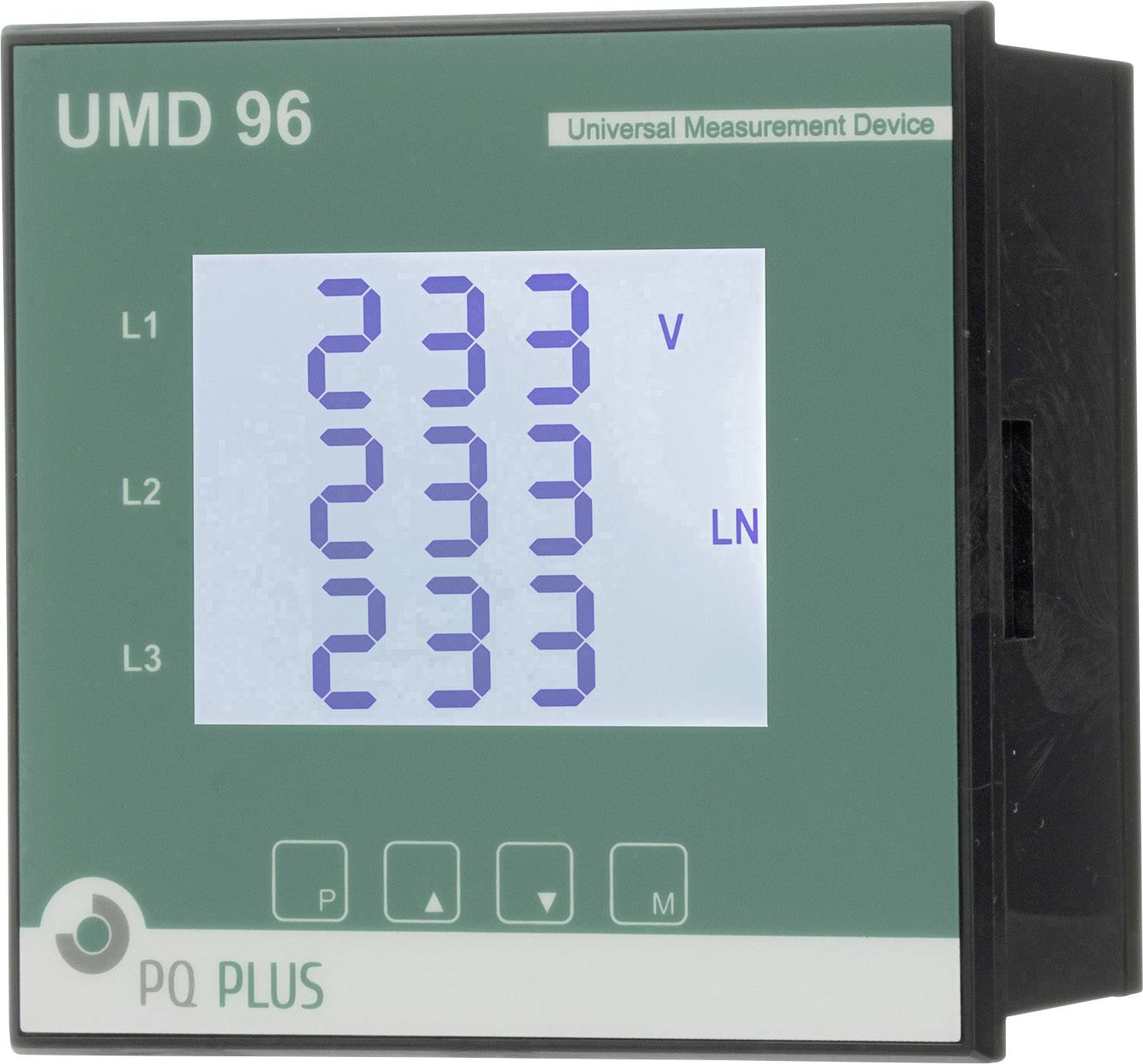

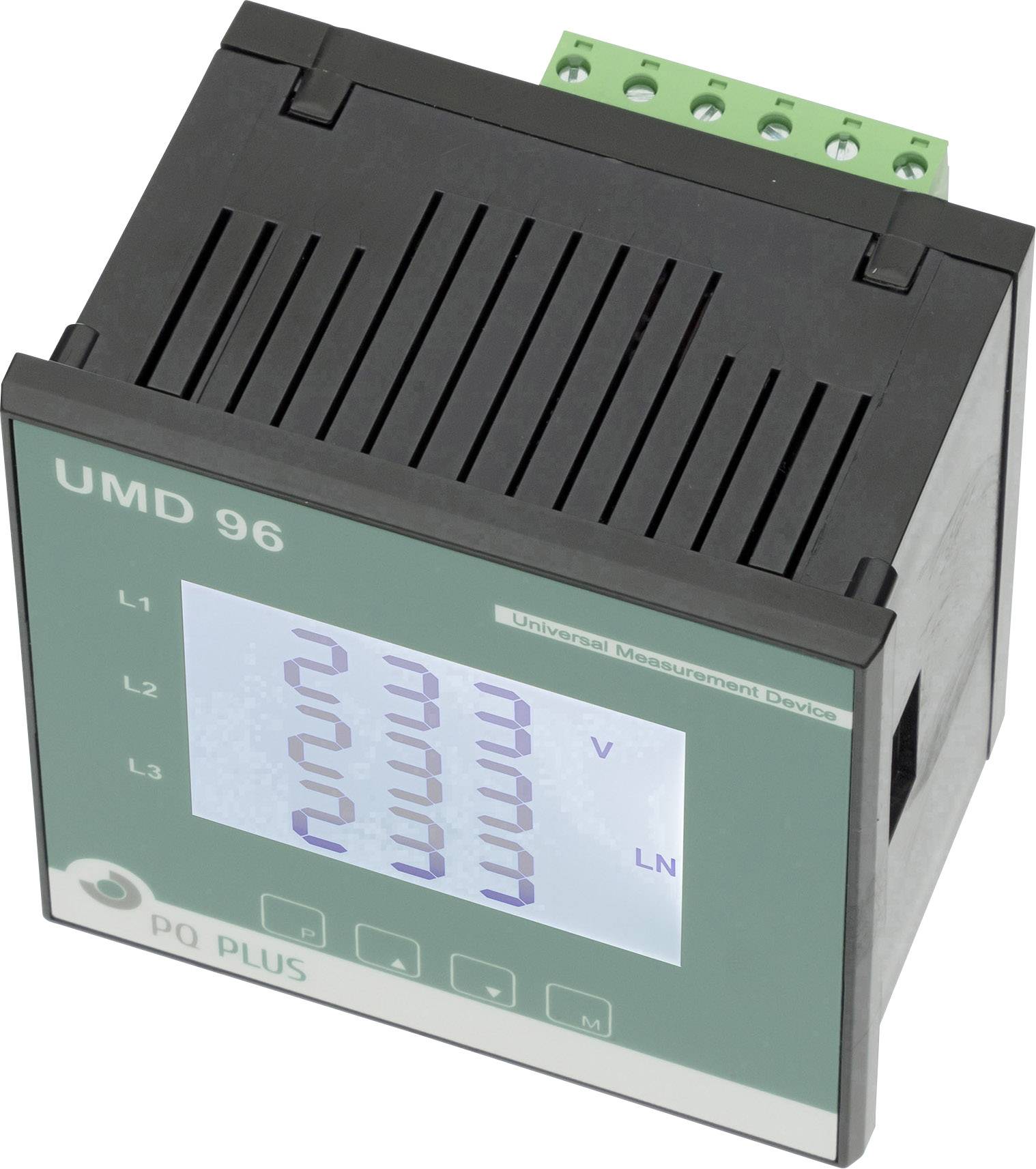

PQ Plus UMD 96M digitalni ugradbeni mjerni uređaj
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
2 kom. - zaliha Njemačka
Broj
Ukupno (335,00 € / komad)
335,00 €
uklj. PDV
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
- Mjere za ugradnju 96 x 96 mm
Tehnički podaci
- Napon napajanja: 90 - 275 V AC 80 - 350V DC Mjerni napon: 8 - 620V LL
- Vrsta proizvoda
digitalni ugradbeni mjerni uređaj
- Mjerna funkcija
napon AC
struja
snaga
frekvencija
- Mjerno područje (min.)
8 V
- Tip
UMD 96M
- Mjerni raspon (maks.)
620 V
- Tehnologija prikaza
LCD
IP40 (sprijeda)
- Širina za ugradnju
92 mm
- Ugradbena visina
92 mm
- Radni napon
230 V/AC
- dim.
(D x Š x V) 58 x 96 x 96 mm
- Težina
400 g
- Pogonski napon maks.
275 V/AC
350 V/DC
- min. pogonski napon
90 V/AC
80 V/DC
- Dubina ugradnje
80 mm
- Kategorija mjerenja
CAT III 300 V
- Širina
96 mm
- Visina
96 mm
- Dužina
58 mm
- Širina okvira
96 mm
- Priključci
vijčane stezaljke
- Točke
3
- Prikaz (detalji)
3 retka
- Mjere za ugradnju
96 x 96 mm
- Opskrba naponom
230 V/AC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1534220 PQ Plus UMD 96M digitalni ugradbeni mjerni uređaj
Upute za rad i sigurnost
Upute za rad i sigurnost 1534220 PQ Plus UMD 96M digitalni ugradbeni mjerni uređaj
Opis
UMD 96M moćan je uređaj za mjerenje na prednjoj ploči (96x96 mm) i zamjenjuje sve analogne mjerne uređaje. Ona mjeri trofaznu struju i napon u 6-kvadrantnom radu u klasi 0,2 i tako djeluje u klasi 0,5s kao i sve uobičajene mrežne veličine, npr. Harmonike do 50. harmonike. Može se mjeriti pomoću strujnih transformatora sa N / 5A i N / 1A. Univerzalni mjerni uređaj ima osvijetljeni, veliki i lako čitljivi digitalni zaslon. Jednostavno se koristi pomoću 4 funkcijske tipke. Senzor PT100 je integriran interno. Koristi se u mrežama 400V. UMD 96M ima digitalni ulaz, 2 digitalna izlaza. i sučelje s M-Busom Uređaj se parametrizira ili vizualizira s ENVIS softverom. Osnovna verzija ENVIS-a uključena je u opseg isporuke bez naknade.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 4 funkcijske tipke
- M-Bus sučelje
- integrirani Pt100 senzor
- 1 digitalni ulaz
- 2 digitalna izlaza
Isporuka uključuje
- PQ Plus UMD 96M UMD 96M univerzalni mjerni uređaj - ugradnja na rasklopnicu - M-Bus dimenzije za ugradnju 96 x 96 mm
