Name: Janitza 5236005 modu za proširenje
Brand: Janitza
SKU: 2875319
Availability: InStock

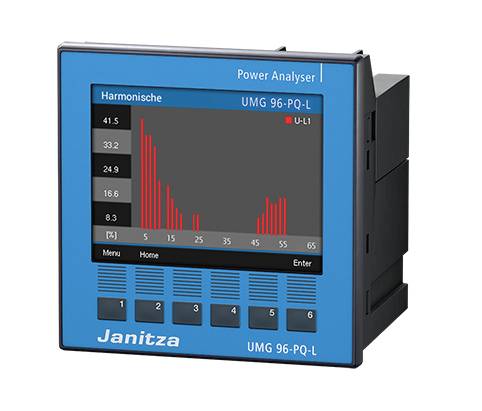

Plavi Power-analizator s display-em prikazuje harmonijske oscilacije. Stupčasti dijagram s crvenim stupcima i brojevima na lijevoj strani.

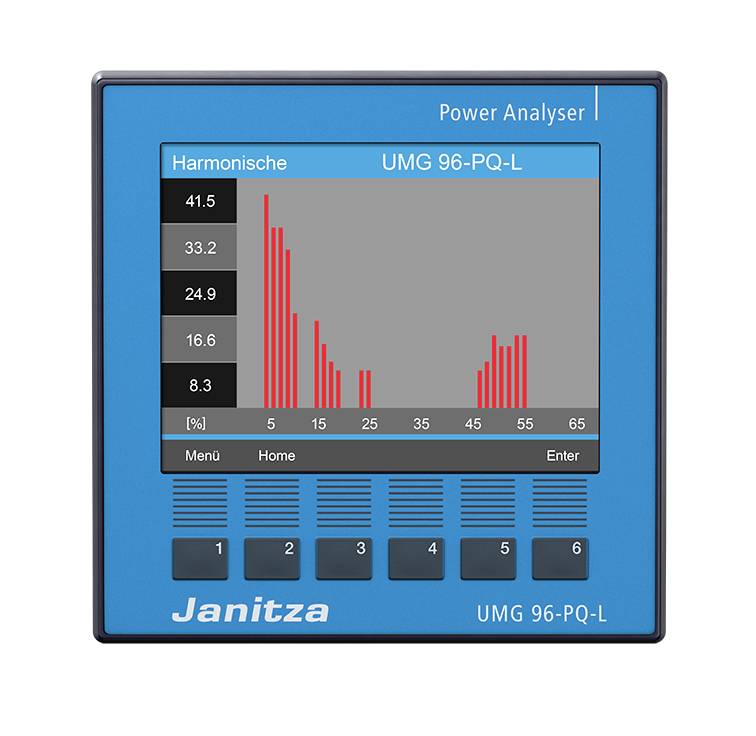

Analizator snage prikazuje stupčasti dijagram s harmonijskim vrijednostima. Oznake: 41,5; 33,2; 24,9; 16,6; 8. Uređaj: Janitza UMG 96-PQ-L.

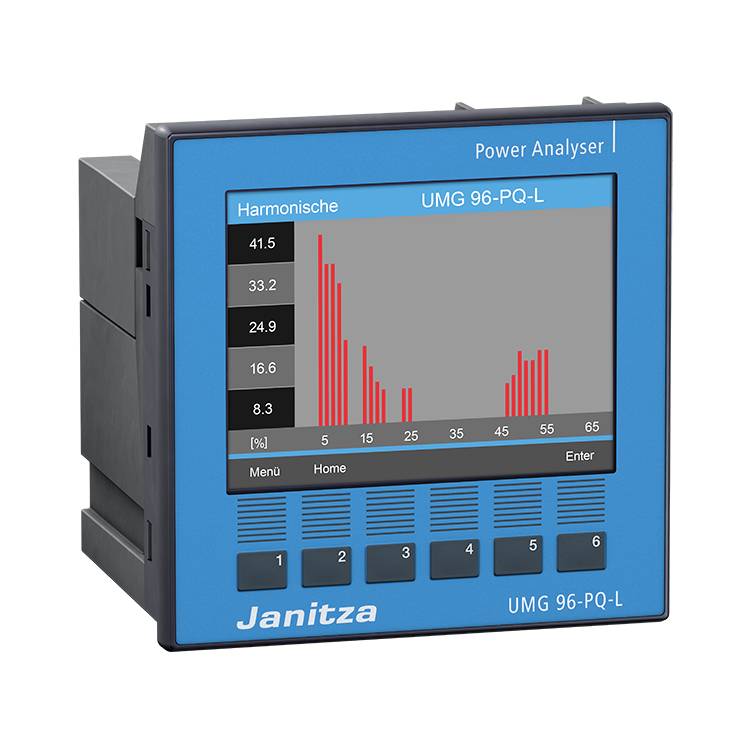

Plavi uređaj za analizu napajanja 'UMG 96-PQ-L' tvrtke Janitza s grafičkim zaslonom koji harmonijske frekvencije prikazuje crvenom bojom.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

2 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (655,00 € / komad)

655,00 €

uklj. PDV

samo 35,86 €

Dostupno još samo 2 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Modularni proširivi mrežni analizator (za IT mreže)

Tehnički podaci

Vrsta proizvoda: modu za proširenje

Mjerna funkcija: napon

Tip: 5236005

: IK07

Širina za ugradnju: 96 mm

Ugradbena visina: 96 mm

Radni napon: 230 V

dim.: (D x Š x V) 86 x 96 x 96 mm

Težina: 250 g

Pogonski napon maks.: 277 V

min. pogonski napon: 90 V

Dubina ugradnje: 86 mm

Boja: plava boja
crna

Kategorija mjerenja: CAT III 600 V

Širina: 96 mm

Visina: 96 mm

Dužina: 86 mm

Sučelja: RS485

Sučelja: RS-485

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2875319 Janitza 5236005 modu za proširenje

Upute za rad i sigurnost

Upute za rad i sigurnost 2875319 Janitza 5236005 modu za proširenje

Opis

Mjerni uređaji UMG 96 PQ-L dostupni su u različitim varijantama. I izmjenični i istosmjerni napon u dva različita raspona napona1) prikladni su za napajanje uređaja. Kao posebna značajka UMG 96 PQ-L, dostupne su i varijante za mjerenje u neuzemljenim trofaznim 3-vodičkim sustavima (IT mreže) do 600 V AC.

Ovaj tekst je strojno preveden.

Izvedba

Sa satom, baterijom i memorijom podataka mjerenja (64MB)
Napon napajanja: 90V - 277V (50/60) Hz ili 90V - 250V DC
Mjerenje u TN-TT i IT mrežama
Mjerenje harmonika do 65
Aktivna energetska klasa 0.2S
3 ulaza za mjerenje napona
Kategorija mjerenja: 600 V CAT III
Mjerenje u 3-faznim 4-žilnim sustavima do 417 V/720 V (+-10%) prema IEC
Mjerenje u 1-faznim 2-žilnim sustavima do 480 V (+-10%)
3 ulaza za mjerenje struje
Kategorija mjerenja: 300V CAT II
Nazivna struja 5A / 1A podesiva
Raspon mjerenja struje: 5 mA... 6 A
Razlučivost: 0,1mA
Periferija
3x digitalna ulaza i izlaza svaki
1x analogni izlaz
1x RS485 (Modbus RTU)

Isporuka uključuje

33.03.389 Upute za instalaciju uključujući sigurnosne upute i brzi početak "Software-GridVis"
52.22.251 Set za pričvršćivanje
52.00.008 RS485 završni otpornik 120 Ohm

Opis

Izvedba

Sa satom, baterijom i memorijom podataka mjerenja (64MB)
Napon napajanja: 90V - 277V (50/60) Hz ili 90V - 250V DC
Mjerenje u TN-TT i IT mrežama
Mjerenje harmonika do 65
Aktivna energetska klasa 0.2S
3 ulaza za mjerenje napona
Kategorija mjerenja: 600 V CAT III
Mjerenje u 3-faznim 4-žilnim sustavima do 417 V/720 V (+-10%) prema IEC
Mjerenje u 1-faznim 2-žilnim sustavima do 480 V (+-10%)
3 ulaza za mjerenje struje
Kategorija mjerenja: 300V CAT II
Nazivna struja 5A / 1A podesiva
Raspon mjerenja struje: 5 mA... 6 A
Razlučivost: 0,1mA
Periferija
3x digitalna ulaza i izlaza svaki
1x analogni izlaz
1x RS485 (Modbus RTU)

Isporuka uključuje

33.03.389 Upute za instalaciju uključujući sigurnosne upute i brzi početak "Software-GridVis"
52.22.251 Set za pričvršćivanje
52.00.008 RS485 završni otpornik 120 Ohm
