Name: PQ Plus UMD 705E digitalni mjerni uređaj za profilnu šinu
Brand: PQ Plus
SKU: 1672246
Availability: InStock

UMD 705 Universal mjerni uređaj s digitalnim zaslonom koji prikazuje vrijednosti napona, struje i snage. Instaliran na DIN šinu.

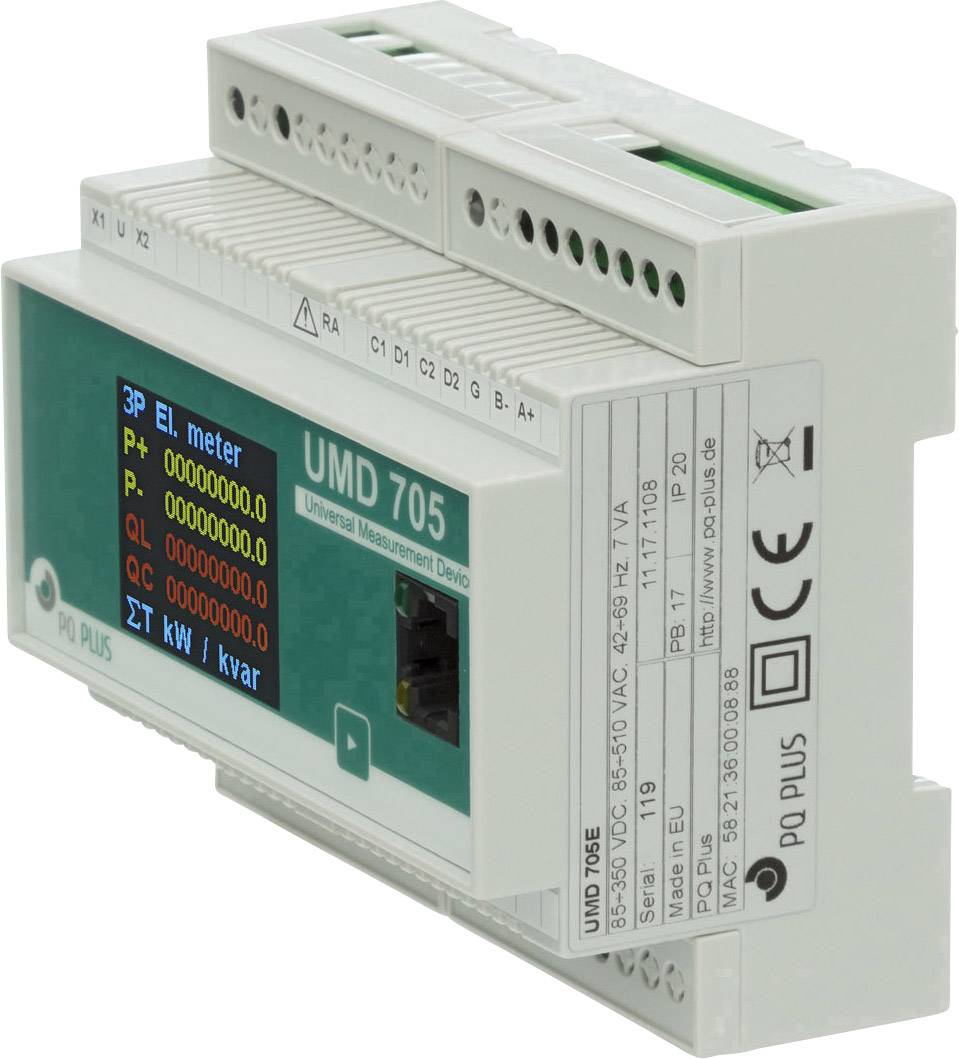

Električni mjerni uređaj, model UMD 705, prikazuje vrijednosti napona, struje i potrošnje energije na zaslonu.

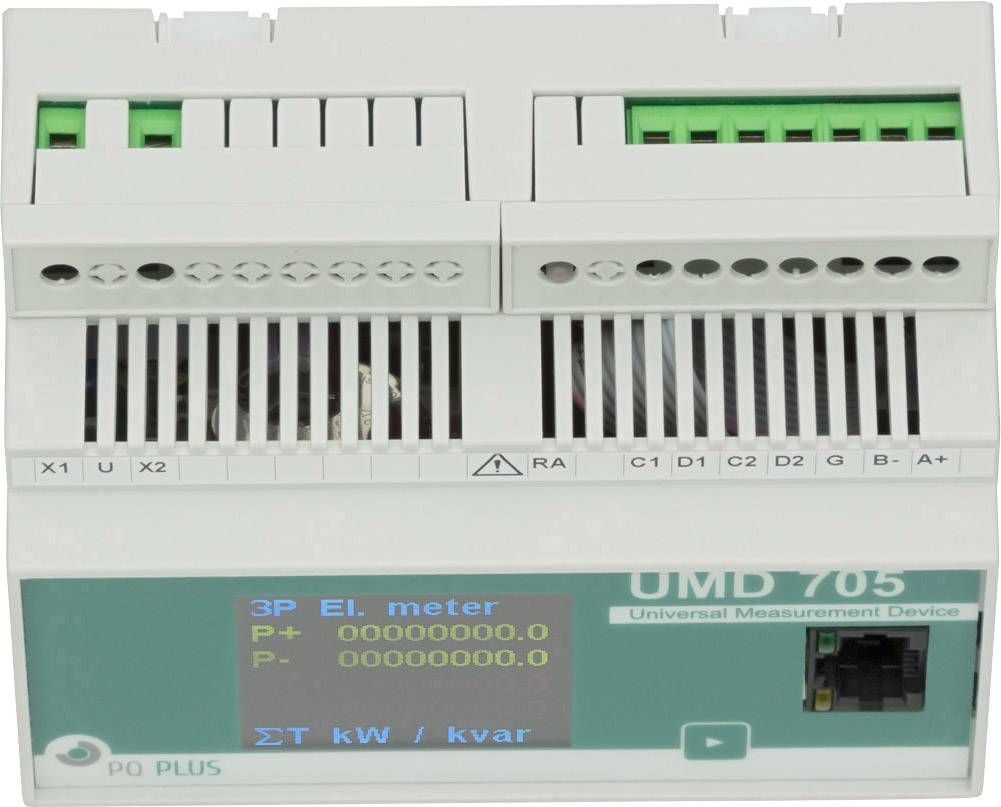

Elektronički mjerni uređaj UMD 705 s prikazom i priključnim utičnicama, za nadzor električnih parametara.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,29.10.

2 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (825,00 € / komad)

825,00 €

uklj. PDV

samo 48,15 €

Dostupno još samo 2 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Tehnički podaci

Vrsta proizvoda: digitalni mjerni uređaj za profilnu šinu

Mjerna funkcija: analiza

Mjerno područje (min.): 180 V

Tip: UMD 705E

Mjerni raspon (maks.): 280 V

Tehnologija prikaza: LCD

: IP20

dim.: (D x Š x V) 58 x 105 x 90 mm

Pogonski napon maks.: 280 V

min. pogonski napon: 180 V

Posebne značajke: zaslon u boji

Kategorija mjerenja: CAT III 300 V

Širina: 105 mm

Visina: 90 mm

Dužina: 58 mm

Sučelja: Ethernet
RS-485

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1672246 PQ Plus UMD 705E digitalni mjerni uređaj za profilnu šinu

Upute za rad i sigurnost

Upute za rad i sigurnost 1672246 PQ Plus UMD 705E digitalni mjerni uređaj za profilnu šinu

Informacije

Informacije 1672246 PQ Plus UMD 705E digitalni mjerni uređaj za profilnu šinu

Opis

UMD 705 je kompaktni uređaj za mjerenje kvalitete snage s zapisnikom podataka za ugradnju na DIN šinu. Ona mjeri trofaznu struju i napon s do 3 tarife u radu s 4 kvadranta i rad u klasi 0,2s, kao i sve uobičajene mrežne veličine, npr. Harmonike do 50. harmonike. Po izboru mapira kvalitetu mreže u skladu s EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 s modulom firmvera PQ S. Ima veliku memoriju od 512 MB. Uređaju se može pristupiti putem Ethernet sučelja, a putem web preglednika mogu se vidjeti vrijednosti mjerenja uživo putem povezanih web poslužitelja. To znači da se internetski protokoli mogu očitati i PLC i sustavi upravljanja zgradom mogu se lako povezati. Integrirani su digitalni ulazi / izlazi i serijski RS485 sučelje. UMD 705 može se koristiti i kao glavni modbus za povezivanje do 31 Modbus slave u mrežnim strukturama. Uz opcijski modul firmware GO, aktiviraju se funkcije osciloskopa za struju i napon i postavljaju se signali pokretanja za granične događaje.

Ovaj tekst je strojno preveden.

Izvedba

Mjerenje:
Napon (ULL; ULN): U1; U2; U3, U12; U23; U31 klasa 0,2
Struja IL1; IL-2; IL3; Kl 0,5
Uvoz / izvoz aktivne / jalove energije po fazi L1; L2; L3; po tarifi T1; T2; T3
Aktivna snaga: P1; P2; P3; 3P uvoz; izvoz; Klasa 1
Reaktivna snaga: Q1, Q2, Q3; 3 Q; Klasa 1
Naizgled snaga: S1; S2; S3; 3; Kl.1
Snaga harmonične distorzije: D1; D2; D3;
Faktor snage; cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3; Kl 0,5
Simetrija: da
Harmonski napon: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; Kl.2
Harmonska struja: THDI1; THDI2; THDI3; Kl.2
Harmonika po redoslijedu: 1. do 50. za U / I
THD: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Frekvencija: 40 ... 70 Hz Kl 0,05
Pravi posao: 4 / mjerenje uvoza / izvoza po kvadrantu po fazi; po tarifi; ukupno; Kl 0,5s
Slijepi rad: 4 uvoza / izvoza mjerenja u kvadrantu po fazi; po tarifi; ukupno; Kl.2
Opcija treperenja: PQ S
Zapisivač podataka:
Memorija 512MB (Flash): ULN; ULL; I; P; Q; S; D; THDU; THDI; F; UFH; Status I / O
Energija: uvoz / izvoz aktivne / jalove energije po fazi L1; L2; L3; po tarifi T1; T2; T3
Napone napona: Opcija: PQ S
Oscilogramska funkcija: Opcija: GO
Ostale funkcije:
Alarmi: logika; Ograničene vrijednosti za prekoračenje / prekrivanje
I / O: 2 DIO-a; 60 V AC / 100 V DC, 300 mA;
Memorija: bljeskalica 512 MB
Interval snimanja sec; min; h; dana; mjesec; godine
Komunikacija RS485 Modbus; Ethernet 100 Mbit / s
Električni priključak:
Napon napajanja: U: 85 ... 510 V AC / 85 ... 350 V DC
Potrošnja energije: 7 VA / 3 W
Kategorija prenapona CAT III 300 V
Mjerna područja:
Nazivni napon: 180 ... 280 V AC
Preopterećenje: 1,95 kV LN / 1s
Impedancija: 2,7 MOhm
Ulazni signal: X / 1 // 5 A
Previsoki tok: 1,2x in (max. 70 A / 1s)
Brzina uzorkovanja: 25,6 kHz
PQ evaluacija: Opcija: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
Okolišni uvjeti:
Raspon radne temperature: T: -25 ° C ... 60 ° C
Raspon temperature skladištenja: T: -40 ° C ... 85 ° C
Elektromagnetska kompatibilnost:
Zračenje: EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11
Zračenje: EN 55011 klasa A, EN 55022 klasa A

Isporuka uključuje

UMD 705E
Softver za upravljanje energijom ENVIS.Basic
Alat za konfiguraciju ENVIS.daq
