Name: PQ Plus UMD 707RCM univerzalni mjerni uređaj
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

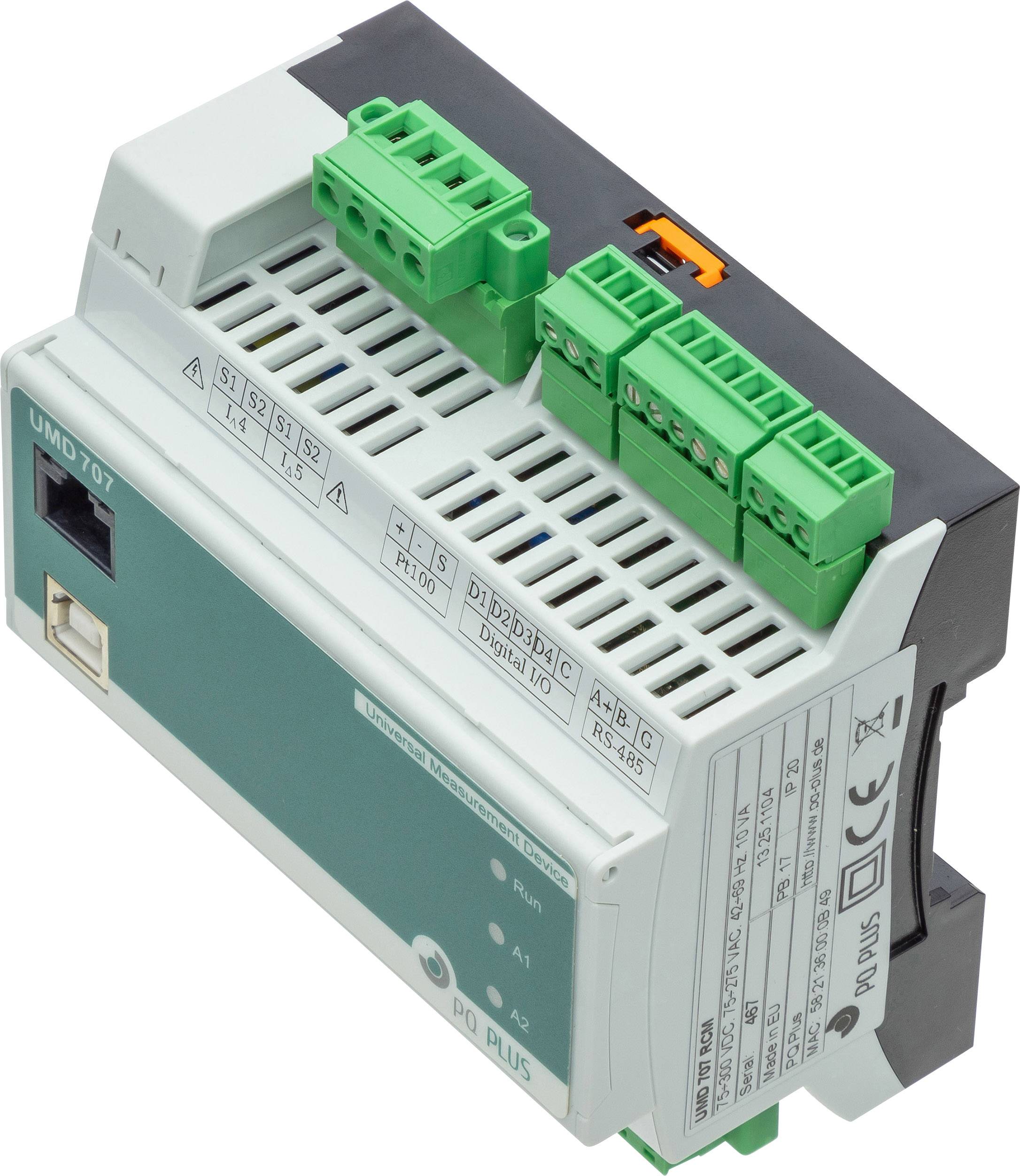

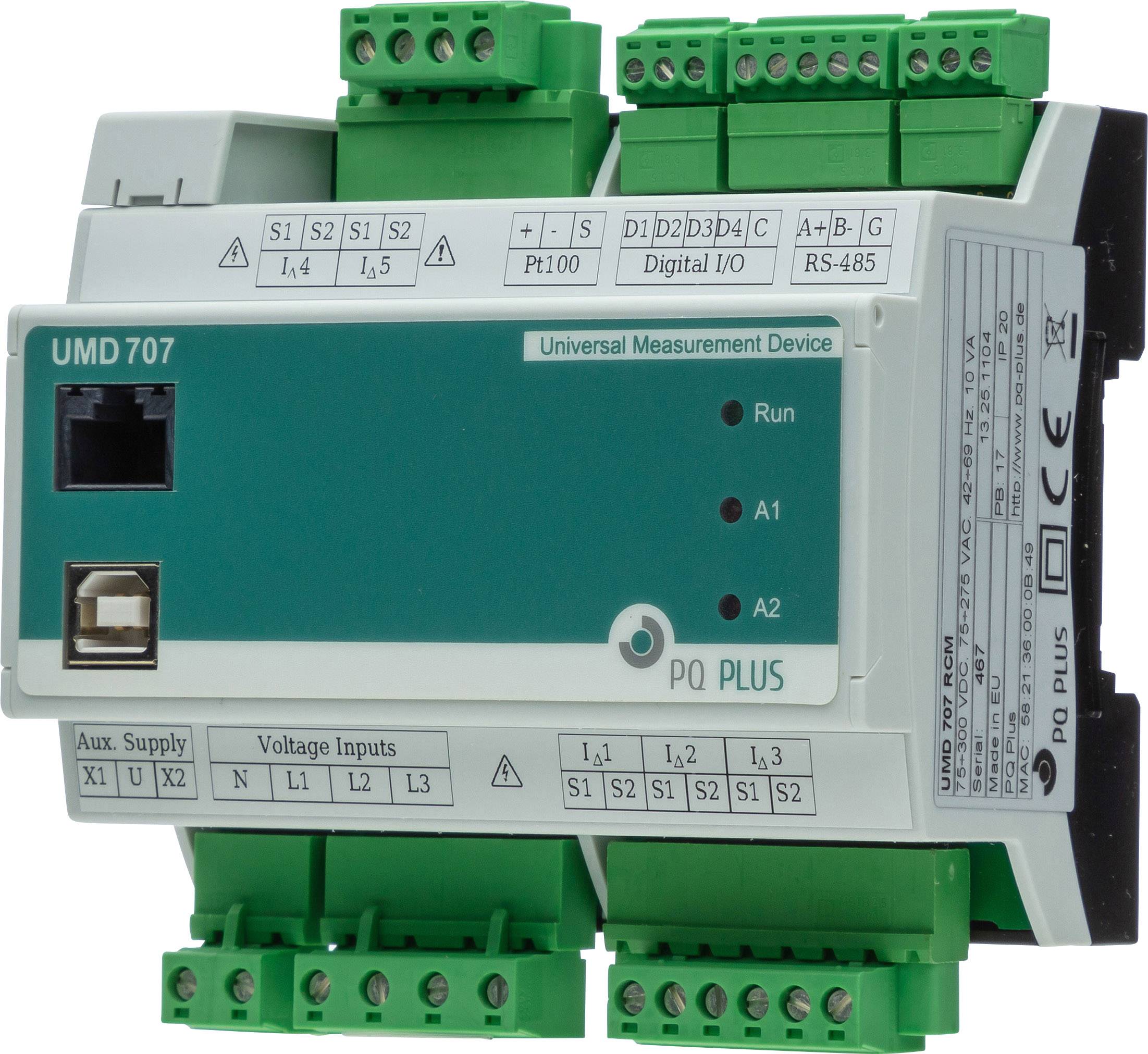

Univerzalni mjerni uređaj (UMD 707) od PQ Plusa, s nekoliko zelenih stezaljki, LED indikatorima (Run, A1, A2) i priključcima za različite ulaze i izlaze.

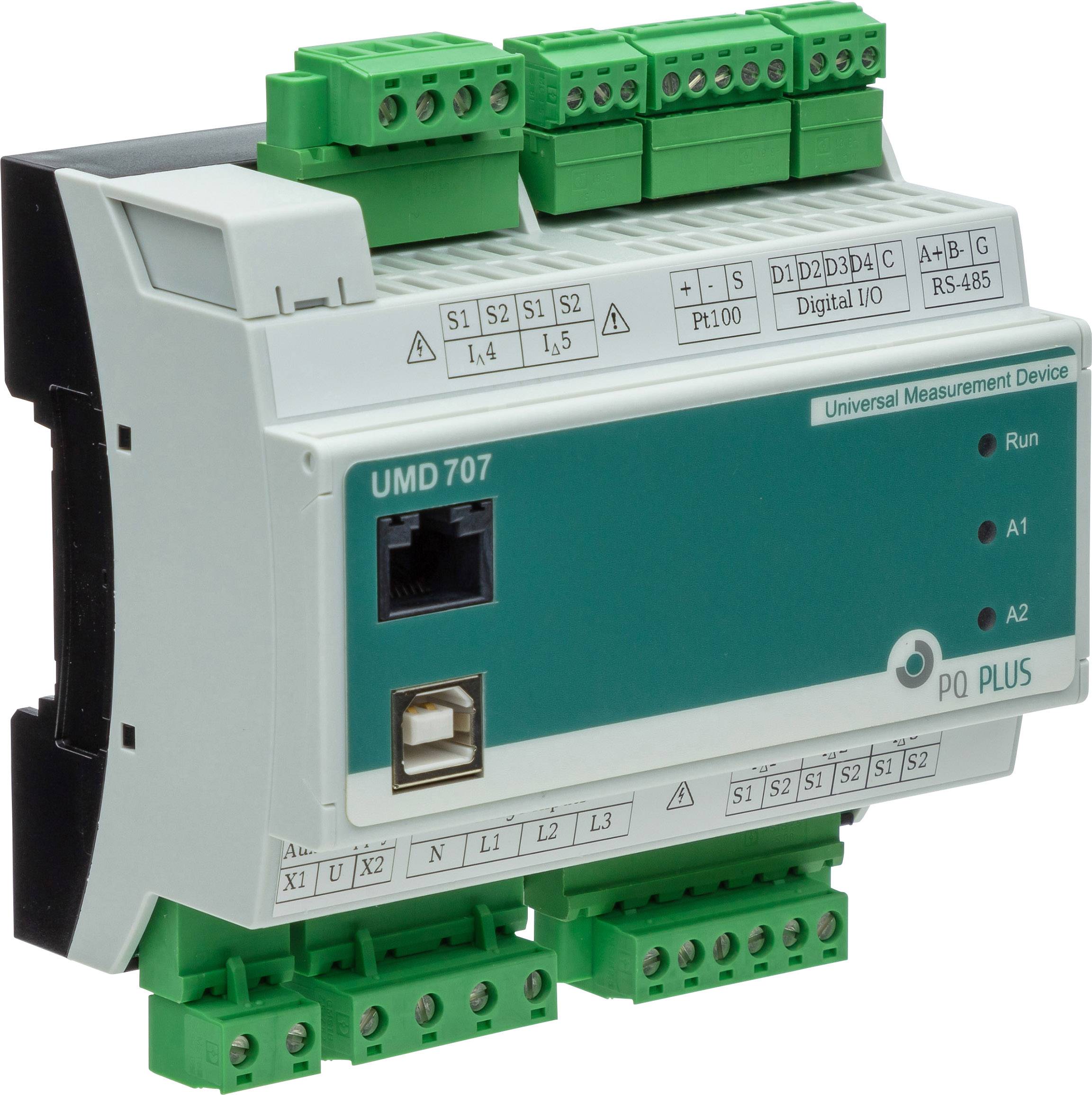

Mjerni uređaj UMD 707 za nadzor električnih parametara. Prikazuje digitalne ulaze i izlaze, RS-485 priključak i LED indikatore.

Elektronički modul sa zelenim priključcima na vrhu. To je mjerni uređaj za nadzor električnih parametara u razvodu.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,06.11.

Broj

kom. - zaliha Njemačka

Ukupno (1.045,00 € / komad)

1.045,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Tehnički podaci

Vrsta proizvoda: univerzalni mjerni uređaj

Mjerna funkcija: struja

Mjerno područje (min.): 5 V

Tip: UMD 707RCM

Mjerni raspon (maks.): 1470 V

Tehnologija prikaza: LCD

: IP20

Širina za ugradnju: 107 mm

Ugradbena visina: 90 mm

dim.: (D x Š x V) 58 x 107 x 90 mm

Dubina ugradnje: 58 mm

Kategorija mjerenja: CAT III 300 V

Širina: 107 mm

Visina: 90 mm

Dužina: 58 mm

Sučelja: Ethernet Modbus TCP

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2143168 PQ Plus UMD 707RCM univerzalni mjerni uređaj

Upute za rad i sigurnost

Upute za rad i sigurnost 2143168 PQ Plus UMD 707RCM univerzalni mjerni uređaj

Opis

UMD 707RCM je kompaktan uređaj za mjerenje zaostalih struja visokog razreda za ugradnju na DIN šinu. Mjeri 5-kanalne smetnje struje (tip A) i kvalitetu napona (harmonika do 128. skladan; Tresci napona 40 µsec). Mjerenje se provodi preko RCM-CT transformatora zaostalih struja. Uređaj ima veliku memoriju od 512 MB. Uređaju se može pristupiti putem Ethernet sučelja, a putem web preglednika mogu se vidjeti vrijednosti mjerenja uživo putem pridruženih web poslužitelja. To znači da se mogu čitati i internetski protokoli poput NTP-a. PLC sustavima i sustavima upravljanja zgradama lako se može upravljati
Povežite Modbus TCP. Integrirani su digitalni ulazi / izlazi i serijski RS485 sučelje. Modul firmware GO aktivira funkcije osciloskopa za napon i postavlja okidačke signale za granične događaje. Tu je i ulaz PT100.

Ovaj tekst je strojno preveden.

Izvedba

Messung:Napon (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 terminal 0,05 strujni Idiff terminal 0,05, uvoz / izvoz aktivne / jalove snage po fazi L1; L2; L3; po tarifi T1; T2; T3 aktivna snaga P1; P2; P3; PN; 3P uvoz; Izvozna klasa 0,1 jalova snaga Q1, Q2, Q3; QN; 3Q klasa 1 prividna snaga S1; S2; S3; SN; 3S Kl. 0,2 harmonska izobličbena snaga D1; D2; D3; DN faktor snage cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5 simetrija da harmonički napon THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 harmonička struja THDI1; THDI2; THDI3; Harmonika THDIN klase 1 po redoslijedu od 1 do 128. Za faktor izobličenja U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh frekvencija 40 ... 70 Hz Cl. 0,02 aktivne energije 4 mjerenje uvoza / izvoza po kvadrantu po fazi; po tarifi; Ukupna jalova energija klase 0,2s 4 uvoza / izvoza u kvadrantu po fazi; po tarifi; Sveukupno treperenje klase 2; P it 2Datenlogger:Memorija (bljeskalica) ULN; ULL; I; P; Q; S; D; THDU; THDI; F; UFH; Status Uvoz / izvoz energije aktivne / reaktivne energije po fazi L1; L2; L3; po tarifi T1; T2; T3 naponski zavarivači Opcija: PQ S Oscilogramska funkcija Opcija: GOweitere Funktionen:Logika alarma Ograničene vrijednosti za overshoot / undershoot digitalni I / O 4 digitalna ulaza / izlaza, 100 V AC / DC, 100 mA; analogni I / O 1x PT100 memorija 512 MB interval snimanja flash; min; h; dana; mjesec; godineKommunikation: RS485 Modbus Ethernet 100 Mbit / s USBElektrischer Anschluss:Napon napajanja U: 85 ... 275 V AC U: 20 ... 50 V AC / 20 ... 75 V DC Potrošnja energije 10 VA / 5 W kategorija prenapona CAT III / 300 VMessbereiche:Mjerni napon 5..1470 V AC preopterećenje 2,21 kV LN / 1s 1300 V AC U // N stalna impedancija 3,9 MOhm ulazni signal X / 1 // 5 A; RCM nadstrujni 3x In (max. 70 A / 1s) brzina uzorkovanja 28,8 kHzUmgebungsbedingungen:Raspon radne temperature T: -20 ° C ... 60 ° C Područje temperature skladištenja T: -30 ° C ... 88 ° CElektromagnetische Verträglichkeit:Zračenje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 Ozračenje EN 55011 klasa A, EN 55022 klasa A Stupanj zaštite: IP20Maße:ŠxVxD (mm) 107x90x58
