Name: PQ Plus UMD 710A digitalni mjerni uređaj za profilnu šinu
Brand: PQ Plus
SKU: 2143163
Availability: BackOrder

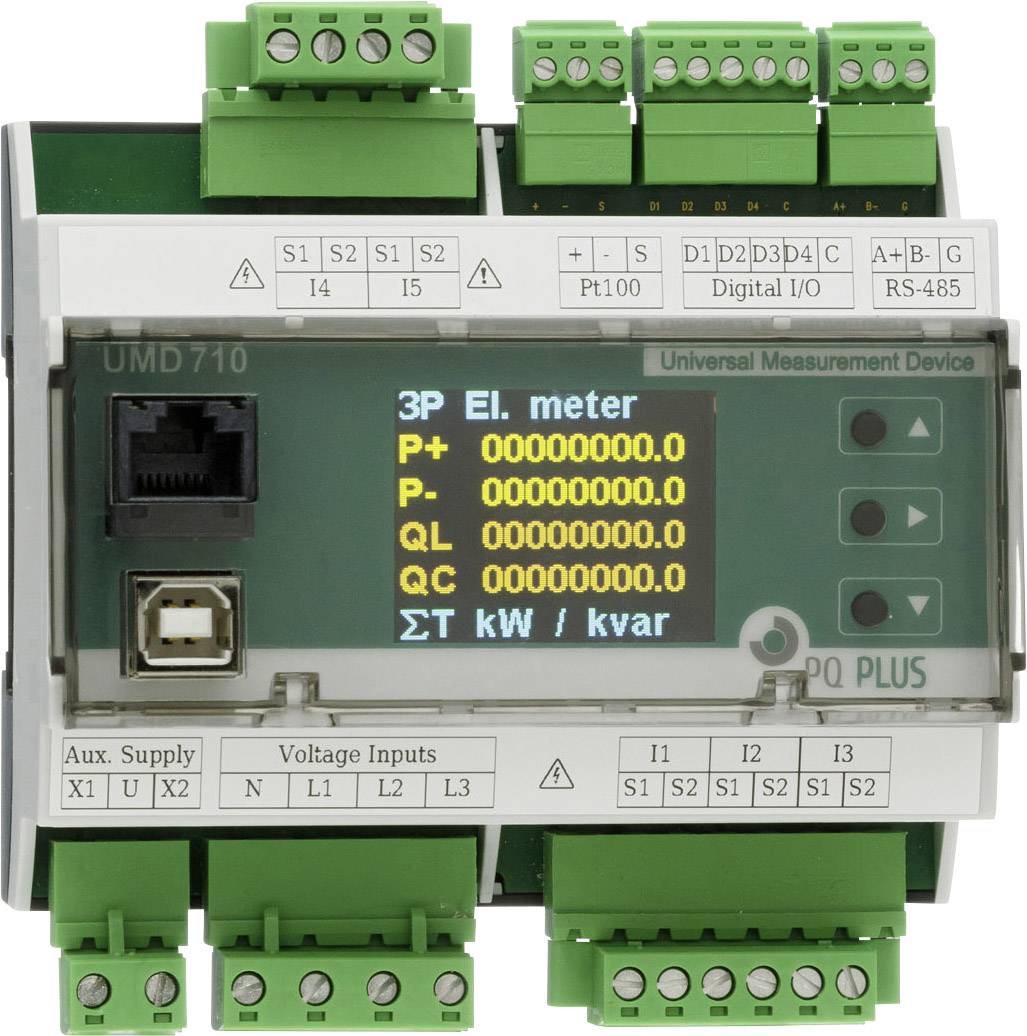

Mjerni uređaj s digitalnim zaslonom: '3P El. brojilo', prikazuje mjerne vrijednosti P+, P-, QL, QC, ∑t kW/kvar. Ulazi i priključci vidljivi.

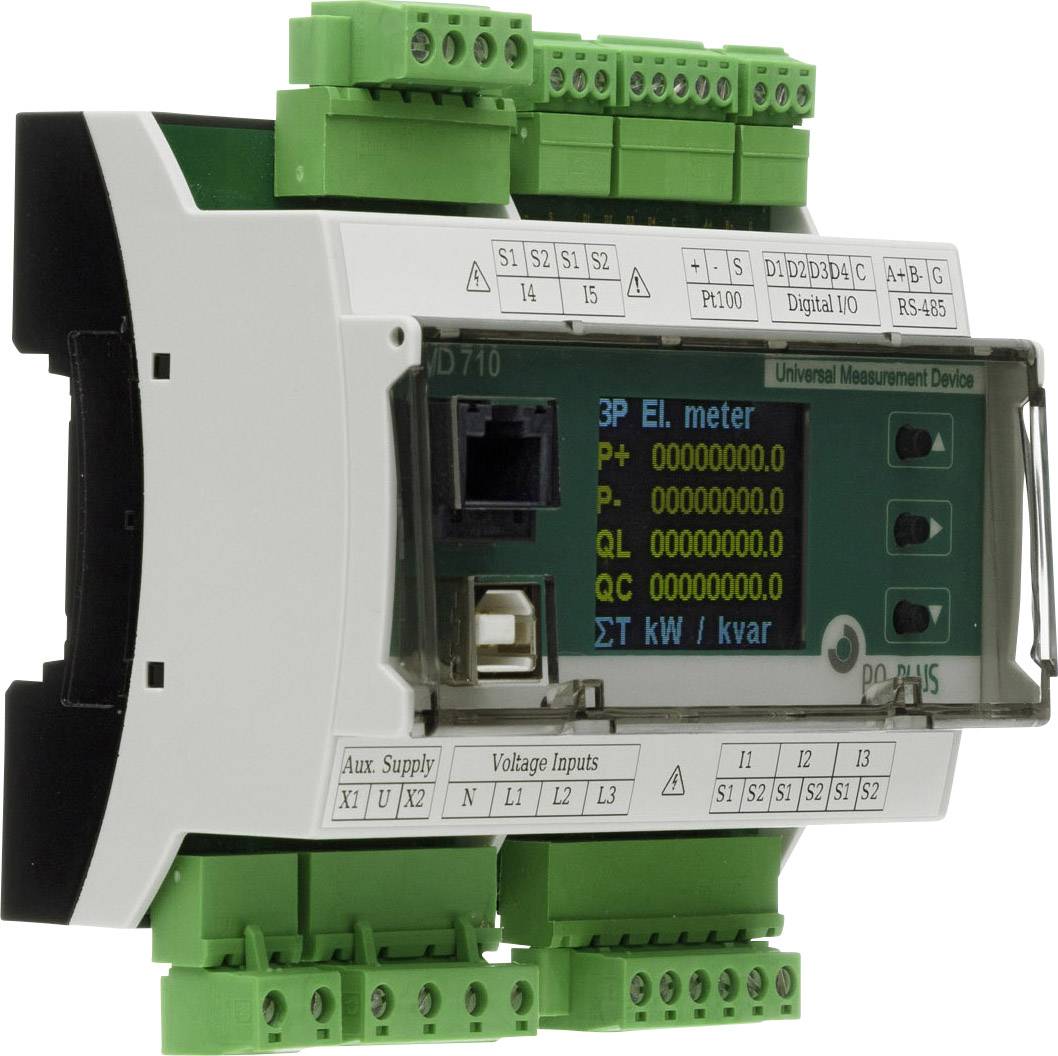

Digitalni mjerni uređaj sa zelenim priključnim stezaljkama prikazuje električne veličine poput napona i struje na zaslonu.

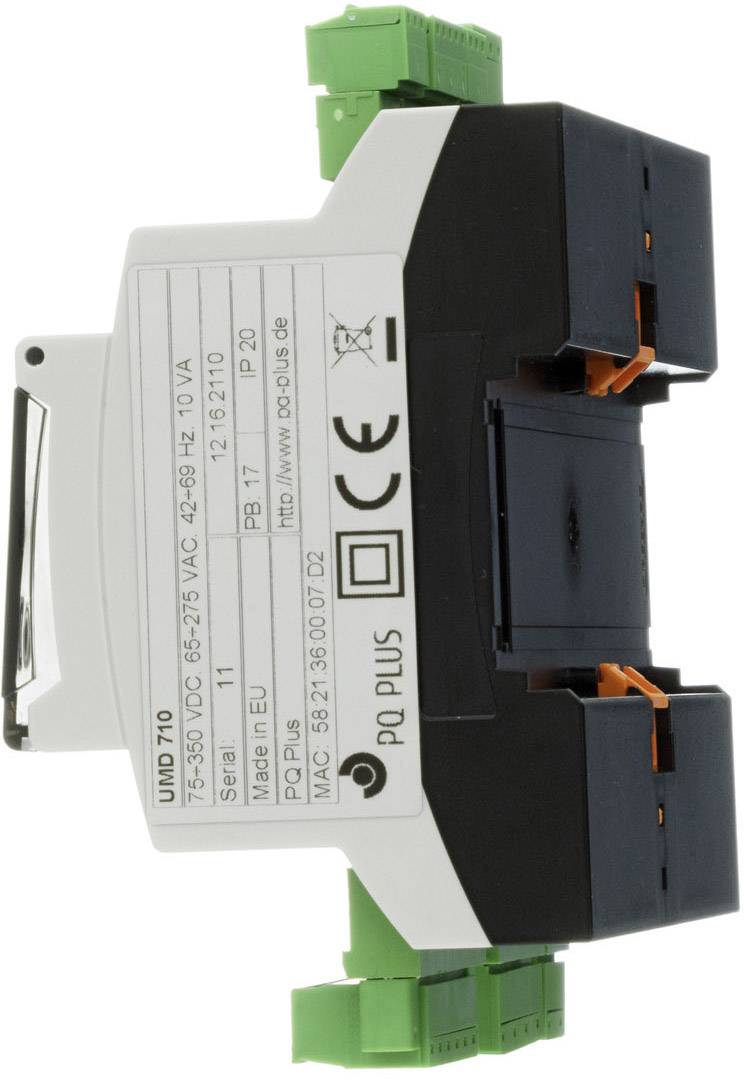

Električki element s oznaka proizvoda 'UMD 710' i tehničkim specifikacijama, uključujući napon i porijeklo.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,10.11.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (2.315,00 € / komad)

2.315,00 €

uklj. PDV

samo 110,65 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Tehnički podaci

Vrsta proizvoda: digitalni mjerni uređaj za profilnu šinu

Tip: UMD 710A

: IP20

dim.: (D x Š x V) 58 x 107 x 90 mm

Posebne značajke: zaslon u boji

Kategorija mjerenja: CAT III 300 V

Širina: 107 mm

Visina: 90 mm

Dužina: 58 mm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2143163 PQ Plus UMD 710A digitalni mjerni uređaj za profilnu šinu

Upute za rad i sigurnost

Upute za rad i sigurnost 2143163 PQ Plus UMD 710A digitalni mjerni uređaj za profilnu šinu

Opis

UMD 710A kompaktan je visokokvalitetni mjerni uređaj za ugradnju na DIN šinu. Ona mjeri četverofaznu struju i napon s do 3 tarife u 4-kvadrantnom radu u klasi 0,05 i tako djeluje u klasi 0,2s, kao i sve uobičajene mrežne veličine, npr. Harmonike do 128. Harmonici. Sa 5 Strujne smetnje u priključku mogu se kontinuirano mjeriti. Uređaj mapira kvalitetu mreže prema EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 i certificiran je prema klasi A. Ima veliku memoriju od 512 MB. Uređaju se može pristupiti putem Ethernet sučelja, a putem web preglednika mogu se vidjeti vrijednosti mjerenja uživo putem pridruženih web poslužitelja. To znači da se internetski protokoli poput NTP-a mogu i čitati, a PLC sustavi i sustavi upravljanja zgradom mogu se lako povezati. Integrirani su digitalni ulazi / izlazi i serijski RS485 sučelje. Modul firmware-a GO aktivira funkcije osciloskopa za struju i napon i postavlja okidačke signale za granične događaje. S PQ A softverskim modulom, kvaliteta napona se kontinuirano bilježi i vrednuje.

Ovaj tekst je strojno preveden.

Izvedba

Messung:Napon (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 Kl 0,05 struje IL1; IL-2; IL3; ILN; Idiff Kl 0,05 Uvoz / izvoz aktivne / jalove snage po fazi L1; L2; L3; po tarifi T1; T2; T3 aktivna snaga P1; P2; P3; PN; 3P uvoz; Izvozna klasa 0,1 jalova snaga Q1, Q2, Q3; QN; 3Q klasa 1 prividna snaga S1; S2; S3; SN; 3S Kl. 0,2 harmonska izobličbena snaga D1; D2; D3; DN faktor snage cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5 simetrija da harmonički napon THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 harmonička struja THDI1; THDI2; THDI3; Harmonika THDIN klase 1 po redoslijedu od 1 do 128. Za faktor izobličenja U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh frekvencija 40 ... 70 Hz Cl. 0,02 aktivne energije 4 mjerenje uvoza / izvoza po kvadrantu po fazi; po tarifi; Ukupna jalova energija klase 0,2s 4 uvoza / izvoza u kvadrantu po fazi; po tarifi; Sveukupno treperenje klase 2; P it 2Datenlogger:Memorija (bljeskalica) ULN; ULL; I; P; Q; S; D; THDU; THDI; F; UFH; Status I / O; Uvoz / izvoz energije / aktivne jalove energije po fazi L1; L2; L3; po tarifi T1; T2; T3 naponski zavarivači Opcija: PQ S Oscilogramska funkcija Opcija: GOWeitere Funktionen: Logika alarma; Granične vrijednosti za preklapanje / podcjenjivanje Digitalni I / O 4 digitalni ulazi / izlazi 100 V AC / DC, 100 mA temperatura 1x PT100 memorija 512 MB Interval snimanja bljeskalice sec; min; h; dana; mjesec; godineKommunikation: RS485 Modbus; Ethernet 100 Mbit / s; USBElektrischer Anschluss:Napon napajanja U: 65 ... 275 V AC / 75 ... 350 VDC; U: 80 ... 350 V DC Potrošnja energije 10 VA / 5 W prenaponska kategorija CAT III / 300 VMessbereiche:Nominalni napon 5..1470 V AC preopterećenje 2,21 kV LN / 1s 1300 V AC U // N kontinuirana impedancija 3,9 MOhm ulazni signal X / 1 // 5 A; RCM nadstrujni 3x In (max. 70 A / 1s) brzina uzorkovanja 28,8 kHzUmgebungsbedingungen:Raspon radne temperature T: -20 ° C ... 60 ° C Područje temperature skladištenja T: -30 ° C ... 88 ° CElektromagnetische Verträglichkeit:Zračenje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 Zračenje EN 55011 klasa A, EN 55022 klasa A klasa zaštite IP20Maße:ŠxVxD (mm) 107x90x58

Isporuka uključuje

UMD 710A
ENVIS Basic
