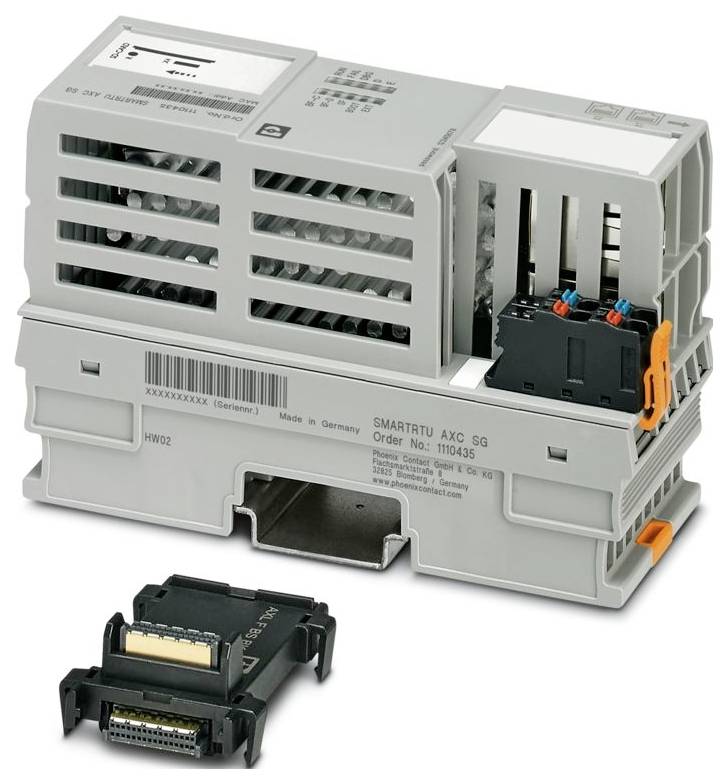

Phoenix Contact SMARTRTU AXC SG 1110435 uređaj za daljinsko upravljanje 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.125,00 € / komad)
1.125,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: Axioline F
- Vrsta priključka: RJ45 utičnica
- Širina: 45 mm
- Visina: 126,93 mm
- Dubina: 75 mm
- Boja: siva
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C do 2000 m nadmorske visine (imajte na umu smanjenje nazivne snage); -25 °C ... 55 °C do 3000 m nadmorske visine (imajte na umu smanjenje nazivne snage); ≤ 55 °C (pri maks. 1 A na UBusu);> 55 °C ... 60 °C (samo u kombinaciji s Axioline F modulom za punjenje gorivom AXL F PWR 1H (br. dijela 2688297))
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Dopuštena vlažnost (rad): 5% ... 95% (prema DIN EN 61131-2)
- Udar (radni): 10 g (test kontinuiranog udara prema DIN EN 60068-2-27)
- Vibracije (rad): 5g
- Brzina prijenosa: 10/100 Mbit/s (puni dupleks)
- Maksimalni gubitak snage pri nominalnim uvjetima: maks. 10,6 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Ethernet: Ethernet
- Sabirnički sustav: RJ45
- Raspon napona napajanja: 19,2 V DC ... Napajanje 30 V / DC.
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (prema DIN EN 61131-2)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Preostala valovitost: ± 5%
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Podržani protokoli: HTTP; HTTPS; SFTP; SNTP klijent/poslužitelj; SNMP; IPsec; syslog; IEC 60870-5-101 glavni/podređeni (putem dodatnih serijskih komunikacijskih modula); IEC 60870-5-103 glavni (putem dodatnih serijskih komunikacijskih modula); Modbus RTU glavni (putem dodatnih serijskih komunikacijskih modula); IEC 60870-5-104 klijent/poslužitelj; Modbus TCP klijent; IEC 61850 MMS + GOOSE
- Fizika prijenosa: Ethernet u RJ45 upredenoj parici
- Opskrba: Opskrba
- Tlak zraka (skladištenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske visine)
- Tipična potrošnja struje: 200 mA
- Maksimalna potrošnja struje: 442 mA
- Napomena u vezi s vrstom veze: Automatsko pregovaranje i Automatsko križanje
- Broj kanala: 2
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Napon napajanja: 24 V istosmjerne struje
- Lokalni autobus Axioline F: Lokalni autobus Axioline F
- EMC usklađenost: Ispitivanje imunosti prema EN 61000-6-2/IEC 61000-6-2 Elektrostatičko pražnjenje (ESD) EN 61000-4-2/IEC 61000-4-2 Kriterij B, ±6 kV kontaktno pražnjenje, ±8 kV zračno pražnjenje; Ispitivanje imunosti prema EN 61000-6-2/IEC 61000-6-2 Elektromagnetska polja EN 61000-4-3/IEC 61000-4-3 Kriterij A, jakost polja: 10 V/m; Ispitivanje imunosti prema EN 61000-6-2/IEC 61000-6-2 Brzi prijelazni procesi (burst) EN 61000-4-4/IEC 61000-4-4 Kriterij B, ±2 kV; Ispitivanje imunosti prema EN 61000-6-2/IEC 61000-6-2 Prijelazni prenapon (udar) EN 61000-4-5/IEC 61000-4-5 Kriterij B, DC vodovi za napajanje: ±0,5 kV/±0,5 kV (uravnoteženo/neuravnoteženo), oklop kabela sabirnice polja: ±1 kV; Ispitivanje imunosti prema EN 61000-6-2/IEC 61000-6-2 Provođene smetnje EN 61000-4-6/IEC 61000-4-6 Kriterij A, ispitni napon 10 V; Ispitivanje emisije prema EN 61000-6-4/IEC 61000-6-4 Klasa A
- Vrsta proizvoda
uređaj za daljinsko upravljanje
- Sučelja
RJ45
- Radni napon
24 V/DC
- Visina
126.93 mm
- Dužina
75 mm
- Širina
45 mm
IP20
- dim.
(D x Š x V) 75 x 45 x 126.93 mm
- Proizvođač-br. dijela
1110435
- Tip
SMARTRTU AXC SG
- Montaža
montažne šine
- Dubina
75 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 uređaj za daljinsko upravljanje 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 uređaj za daljinsko upravljanje 24 V/DC
Opis
Uređaj za daljinsko upravljanje, Axioline F, 2x Ethernet.
