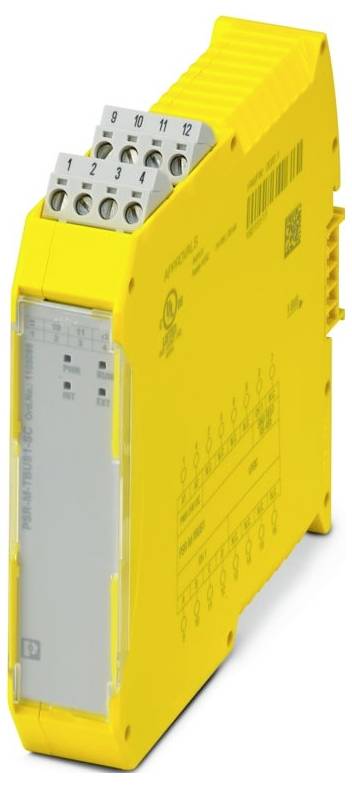

Phoenix Contact PSR-M-TBUS1-SC 1105095 proširivi modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (269,00 € / komad)
269,00 €
sa PDV-om
Tehnički podaci
- Vrsta priključka: Priključni blok
- Navoj vijka: M3
- Moment zatezanja: 0,5 ... 0,6 Nm
- Širina: 22,61 mm
- Visina: 112,58 mm
- Dubina: 113,6 mm
- Materijal kućišta: Nearmirani poliamid PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -10 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
- Napomena: Pridržavajte se zahtjeva za prijenosni kabel prema poglavlju "Ožičenje" u podatkovnom listu.
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, 2 g
- Duljina skidanja izolacije: 7 mm
- Položaj ugradnje: vertikalni ili horizontalni
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,5 W
- Razred zaštite: III
- Komunikacijski protokol: RS-485
- CE: CE
- Napomena o primjeni: Samo za industrijsku upotrebu
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
- Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
- Zaštitni sklop: Serijska zaštita od obrnutog polariteta; varistor
- Indikator statusa: 1 x LED (zelena)
- Oznaka: A1/A2
- Primjena: Proširenje lokalnog autobusa
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: maks. 8 A (Δt = 200 µs pri Us)
- Indikator radnog napona: 1 x LED (zelena)
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 1 A)
- Nazivna struja napajanja upravljanja IS: tip. 21 mA (u SAD-u)
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV između svih strujnih putova i kućišta
- Vrijeme filtra: tipično 20 ms (tijekom padova napona na Us)
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
- Indikator greške: 2 x LED (crvena)
- Potrošnja energije u SAD-u: tipično 0,5 W
- Sučelja: DIN šina TBUS za spajanje na glavni modul, uključeno u opseg isporuke
- Kočnica koju treba spojiti: Kočnica koju treba spojiti
- Podaci: Proširenje lokalne sabirnice: Podaci: Proširenje lokalne sabirnice
- Vrsta proizvoda
proširivi modul
- Radni napon
24 V/DC
- Visina
112.58 mm
- Dužina
113.6 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključak
vijčani spoj
- Proizvođač-br. dijela
1105095
- Tip
PSR-M-TBUS1-SC
- Montaža
montažne šine
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Dubina
113.6 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564170 Phoenix Contact PSR-M-TBUS1-SC 1105095 proširivi modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3564170 Phoenix Contact PSR-M-TBUS1-SC 1105095 proširivi modul 24 V/DC
Opis
Sigurni modul za proširenje za lokalno proširenje sabirnice, 1 funkcijski kanal, TBUS sučelje, do SIL 3, kat. 4/PL e, utični vijčani priključak, TBUS konektor uključen
