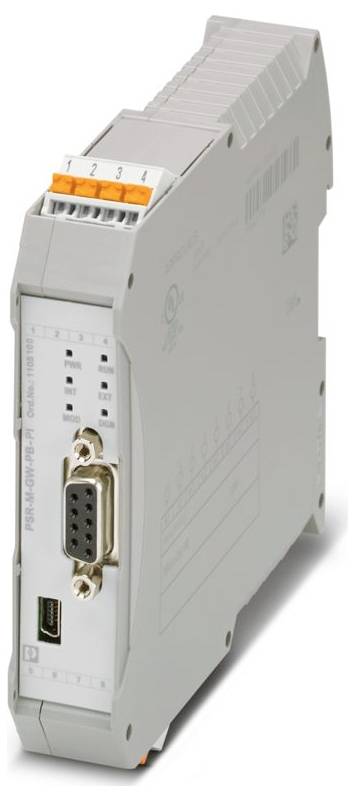

Phoenix Contact PSR-M-GW-PB-PI 1105100 podatkovno sučelje 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (489,00 € / komad)
489,00 €
sa PDV-om
Tehnički podaci
- Vrsta veze: USB 2.0 Hi-Speed
- Širina: 22,61 mm
- Visina: 107,74 mm
- Dubina: 114,75 mm
- Materijal kućišta: Nearmirani poliamid PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -10 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, 2 g
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: vertikalni ili horizontalni
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,44 W
- Klasa zaštite: III (EN 50178)
- Komunikacijski protokol: PROFIBUS DP
- CE: CE
- Napomena o primjeni: Samo za industrijsku upotrebu
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
- Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
- Zaštitni sklop: Serijska zaštita od obrnutog polariteta; supresorska dioda
- Indikator statusa: 1 x LED (zelena), 2 x LED (zelena, crvena)
- Oznaka: A1/A2
- Opskrba: Opskrba
- Boja (kućište): siva (RAL 7042)
- Ulazna struja:< 2,2 A (Δt = 1 ms pri Us)
- Indikator radnog napona: 1 x LED (zelena)
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 4 A)
- Nazivna struja upravljačkog napajanja IS: tip. 60 mA
- Broj priključaka: 1
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV
- Vrijeme filtra: tipično 5 ms (na A1 tijekom padova napona na Us)
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
- Brzina prijenosa: 12 Mbit/s
- Indikator greške: 2 x LED (crvena)
- Potrošnja energije u SAD-u: tipično 1,44 W
- Sučelja: DIN šina TBUS za spajanje na glavni modul, uključeno u opseg isporuke
- Podaci: Sučelje usluge: Podaci: Sučelje usluge
- Maksimalna duljina kabela: 3 m
- Podaci: Mrežno sučelje: Podaci: Mrežno sučelje
- Komunikacijski standard: IEC 61158, RS-485 2-žični
- Vrsta proizvoda
podatkovno sučelje
- Sučelja
USB 2.0 velike brzine
- Radni napon
24 V/DC
- Visina
107.74 mm
- Dužina
114.75 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 114.75 x 22.61 x 107.74 mm
- Priključak
Push-in priključak
- Proizvođač-br. dijela
1105100
- Tip
PSR-M-GW-PB-PI
- Montaža
montažne šine
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Dubina
114.75 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564199 Phoenix Contact PSR-M-GW-PB-PI 1105100 podatkovno sučelje 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3564199 Phoenix Contact PSR-M-GW-PB-PI 1105100 podatkovno sučelje 24 V/DC
Opis
Pristupnik za spajanje osnovnog modula PSR-M na nadređeni regulator, PROFIBUS DP, TBUS sučelje, utična stezaljka, TBUS konektor uključen
