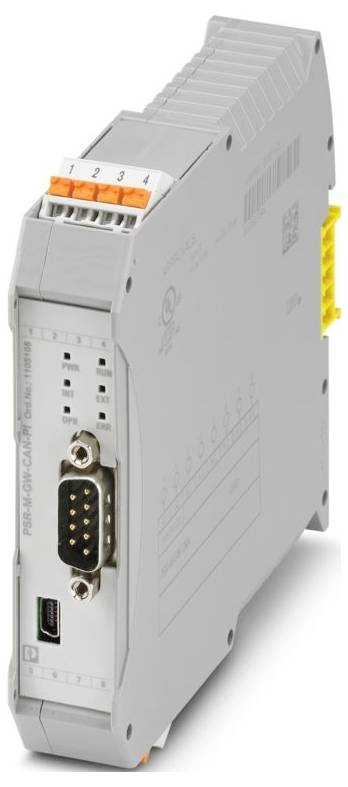

Phoenix Contact PSR-M-GW-CAN-PI 1105105 podatkovno sučelje 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (489,00 € / komad)
489,00 €
sa PDV-om
Tehnički podaci
- Anschlussart: USB 2.0 Hi-Speed
- Širina: 22,61 mm
- Höhe: 107,74 mm
- Dubina: 115,95 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Stupanj nečistoće: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 1 W
- Schutzklasse: III (EN 50178)
- Kommunikationsprotokoll: CANopen®
- CE: CE
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Serieller Verpolschutz;Suppressordiode
- Statusanzeige: 1 x LED (grün), 1 x LED (grün, rot) 1 x LED (rot)
- Benennung: A1/A2
- Versorgung: Versorgung
- Farbe (Gehäuse): grau (RAL 7042)
- Einschaltstrom: < 2,2 A (Δt = 1 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
- Bemessungssteuerspeisestrom IS: typ. 35 mA (ohne Netzwerkanschluss);typ. 40 mA (bei Netzwerkanschluss)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV
- Filterzeit: typ. 5 ms (bei Spannungseinbrüchen bei Us)
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Übertragungsrate: 1 MBit/s
- Fehleranzeige: 2 x LED (rot)
- Leistungsaufnahme an US: typ. 1 W (bei Netzwerkanschluss)
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
- Kabellänge max: 3 m
- Daten: Netzwerk-Schnittstelle: Daten: Netzwerk-Schnittstelle
- Vrsta proizvoda
podatkovno sučelje
- Sučelja
USB 2.0 Hi-Speed
- Radni napon
24 V/DC
- Visina
107.74 mm
- Dužina
115.95 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 115.95 x 22.61 x 107.74 mm
- Priključak
Push-in priključak
- Proizvođač-br. dijela
1105105
- Tip
PSR-M-GW-CAN-PI
- Montaža
Tragschienenmontage
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Dubina
115.95 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563900 Phoenix Contact PSR-M-GW-CAN-PI 1105105 podatkovno sučelje 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563900 Phoenix Contact PSR-M-GW-CAN-PI 1105105 podatkovno sučelje 24 V/DC
Opis
Gateway für die Anbindung eines PSR-M-Basismoduls an eine übergeordnete Steuerung, CANopen®, TBUS-Schnittstelle, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
