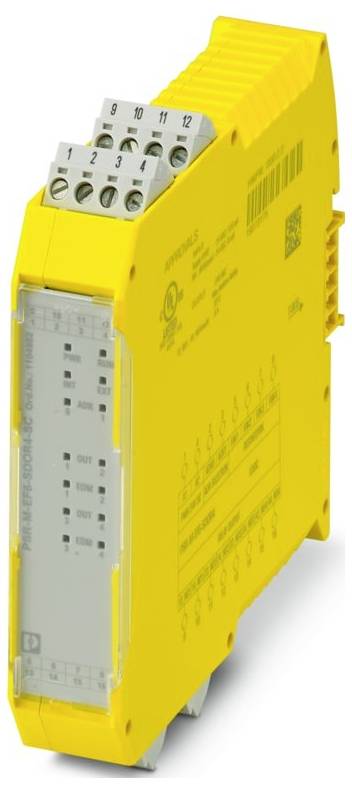

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 proširivi modul 24 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (469,00 € / komad)
469,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 22,61 mm
- Visina: 112,58 mm
- Dubina: 113,6 mm
- Materijal kućišta: Nearmirani poliamid PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -10 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Duljina skidanja izolacije: 7 mm
- Položaj ugradnje: vertikalni ili horizontalni
- Maksimalni gubitak snage pri nominalnim uvjetima: 7,07 W
- Razred zaštite: III
- CE: CE
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Duljina kabela: maks. 100 m (po ulazu)
- Potrošnja struje: tip. 10 mA (tip. u SAD-u); maks. 13 mA (pri upravljačkom naponu od 28,8 V DC)
- Priključak vodiča: Priključak vodiča
- Frekvencija prebacivanja: 0,5 Hz
- Upute za montažu: Obratite pažnju na smanjenje nazivne snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
- Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
- Zaštitni krug: Serijska zaštita od obrnutog polariteta
- Indikator statusa: 4 x LED (žuta); 4 x LED (zelena, crvena); 1 x LED (zelena), 2 x LED (narančasta)
- Preklopni napon: min. 10 V AC/DC; maks. 250 V AC/DC (pratite krivulju opterećenja)
- Oznaka: A1/A2
- Primjena: Sigurno isključivanje
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: min. 20 mA; maks. 6 A
- Opis izlaza: sigurnosno orijentirani normalno zatvoreni kontakti
- Indikator radnog napona: 1 x LED (zelena)
- Konfiguracija kontakata: 4 sigurna izlaza
- Maksimalna kontinuirana struja: 4 A (imajte na umu smanjenje nazivne snage)
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 4 A)
- Nazivna struja upravljačkog napajanja IS: tip. 120 mA
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Mehanički vijek trajanja: 40 x 10⁶ ciklusa preklapanja
- Preklopni kapacitet: 3 A (250 V (AC15)); 2 A (24 V (DC13))
- Izlazni osigurač: 4 A gL/gG
- Vremena: Vremena
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV između svih strujnih putova i kućišta
- Vrijeme filtra: 250 ms ±2 ms (frekvencija ispitnih impulsa> 500 ms)
- Broj izlaza: 4 (1 NO po izlazu)
- Preklopni kapacitet: min. 200 mW
- Kvadr. Ukupna struja: 64 A² (za 4 x 1-kanalna, imajte na umu smanjenje nazivne snage); 32 A² (za 2 x 2-kanalna, imajte na umu smanjenje nazivne snage)
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e (2-kanalna konfiguracija); c (1-kanalna konfiguracija)
- Razina sigurnosnog integriteta (SIL): 3 (2-kanalna konfiguracija); 1 (1-kanalna konfiguracija)
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
- Opis ulaza: IEC 61131-2 Tip 2
- Broj ulaza: 4
- Indikator greške: 2 x LED (crvena)
- Raspon ulaznog napona signala "0": 0 V DC ... 5 V istosmjerne struje
- Raspon ulaznog napona signala "1": 11 V DC ... 28,8 V istosmjerne struje
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Potrošnja energije u SAD-u: tipično 2,88 W
- Kategorija zaustavljanja: 0
- Vrijeme ponovnog pokretanja: min. 5 s (vrijeme pokretanja); maks. 10 s (vrijeme plovidbe)
- Raspon ulazne struje signala "0":< 1 mA
- Maksimalni dopušteni ukupni otpor linije: 1,2 kΩ (ulazni i resetirajući krug za US)
- Vrijeme odziva: vidi korisnički priručnik
- Sučelja: DIN šina TBUS za spajanje na glavni modul, uključeno u opseg isporuke
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom
- Digitalni: Ulazi za resetiranje (FBK1, FBK2, FBK3, FBK4): Digitalni: Ulazi za resetiranje (FBK1, FBK2, FBK3, FBK4)
- Relej: omogućivanje strujnih puteva (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): Relej: omogućivanje strujnih puteva (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4)
- Vrsta proizvoda
proširivi modul
- Broj digitalnih ulaza maks.
4
- Broj ulaza maks.
4
- Broj izlaza maks.
4
- Broj relejnih izlaza maks.
4
- Radni napon
24 V/DC
- Visina
112.58 mm
- Dužina
113.6 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključak
vijčani spoj
- Proizvođač-br. dijela
1104982
- Tip
PSR-M-EF6-SDOR4-SC
- Montaža
montažne šine
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Dubina
113.6 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 proširivi modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 proširivi modul 24 V/DC
Opis
Sigurni modul za proširenje s 4 sigurna relejna izlaza, 4 ulaza za resetiranje, TBUS sučelje, do SIL 3, Cat. 4/PL e, utični vijčani priključak, TBUS konektor uključen
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
