Slika slična

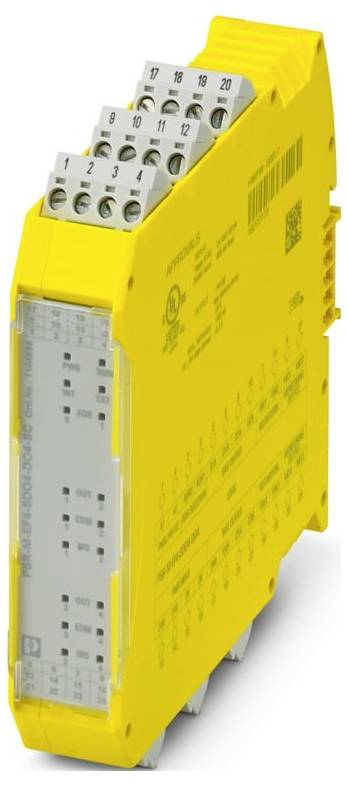

Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 proširivi modul 24 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (389,00 € / komad)
389,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Širina: 22,61 mm
- Höhe: 112,58 mm
- Dubina: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Stupanj nečistoće: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 7 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 6,67 W (bei max. zulässiger Belastung)
- Razred zaštite: III
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Leitungslänge: max. 100 m (je Ausgang)
- Stromaufnahme: typ. 10 mA (typ. bei US);max. 13 mA (bei Ansteuerspannung 28,8 V DC)
- Nennausgangsspannung: 24 V DC (Versorgung über A1)
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 1/4 x tZyklus [Hz]
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Spannung: 24 V DC (über A1)
- Schutzbeschaltung: Serieller Verpolschutz
- Statusanzeige: 1 x LED (grün), 2 x LED (orange);8 x LED (gelb);4 x LED (grün, rot)
- Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
- Benennung: 24V/0V
- Anwendung: Sicheres Abschalten
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: max. 750 mA (Δt 1 s)
- Beschreibung des Ausgangs: PNP, IEC 61131-2 Typ 0,1;nicht sicherheitsgerichtet;Referenzmasse A2/0V
- Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Grenzdauerstrom: 100 mA (je Kanal);400 mA (Summenstrom aller digitalen Meldeausgänge)
- Leckstrom: max. 100 µA
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 5 A)
- Bemessungssteuerspeisestrom IS: Siehe Versorgung A1/A2
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
- Filterzeit: 250 ms ±2 ms (Testpulsrate > 500 ms)
- Anzahl der Ausgänge: 4
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
- Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Beschreibung des Eingangs: IEC 61131-2 Typ 3
- Anzahl der Eingänge: 4
- Fehleranzeige: 2 x LED (rot)
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 28,8 V DC
- Max. kapazitive Last: max. 680 nF
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 0,72 W (Ausgänge inaktiv)
- Stopp-Kategorie: 0
- Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: < 1 mA
- Max. zulässiger Gesamtleitungswiderstand: 1,2 kΩ (Eingangs- und Reset-Kreis bei US)
- Ohmsche Last: min. 180 Ω (Grenzdauerstrom beachten)
- Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
- Entladeschaltung: Nein
- Reaktionszeit: siehe Anwenderhandbuch
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Max. induktive Last: max. 1,4 mH
- Nennausgangsspannungsbereich: 18 V DC ... 27,6 V DC (US - 1,2 V)
- Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
- Testimpulse: < 80 µs (Testpulsbreite Low-Testpulse);Testpulsrate Low-Testpulse > 2 x TZyklus;< 20 µs (Testpulsbreite, High-Testpulse);≥ 1,5 s (Testpulsrate, High-Testpulse)
- Melden: MO1, MO2, MO3, MO4: Melden: MO1, MO2, MO3, MO4
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
- Digital: Reset-Eingänge (FBK1, FBK2, FBK3, FBK4): Digital: Reset-Eingänge (FBK1, FBK2, FBK3, FBK4)
- Digital: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B: Digital: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B
- Vrsta proizvoda
proširivi modul
- Broj digitalnih ulaza maks.
4
- Broj ulaza maks.
4
- Broj izlaza maks.
12
- Broj tranzistora na izlazu (maks.)
4
- Radni napon
24 V/DC
- Visina
112.58 mm
- Dužina
113.6 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključak
vijčani spoj
- Proizvođač-br. dijela
1104856
- Tip
PSR-M-EF4-SDO4-DO4-SC
- Montaža
Tragschienenmontage
- Opseg otpora linearno
1.2 kΩ
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Dubina
113.6 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 proširivi modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 proširivi modul 24 V/DC
Opis
Sicheres Erweiterungsmodul mit 4 sicheren Ausgängen (0,4 A), 4 Reset-Eingänge, 4 Meldeausgänge, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Schraubklemme, TBUS-Verbinder liegt bei
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
