Kupi Phoenix Contact PSR-M-E1-DO8-SC 1105132 proširivi modul 24 V/DC

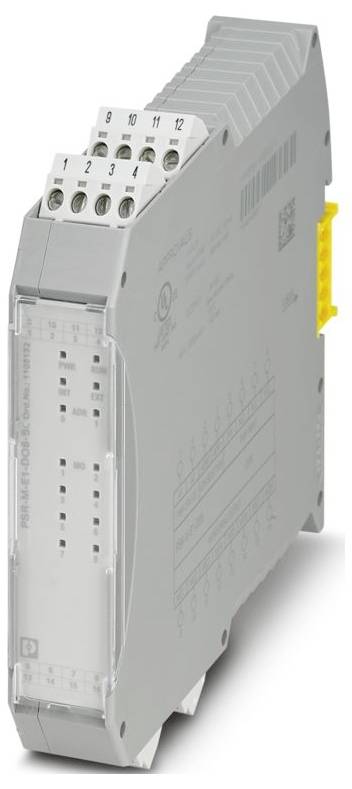

Phoenix Contact PSR-M-E1-DO8-SC 1105132 proširivi modul 24 V/DC-0

Slika slična

Tehnički list (PDF)

Dostava pon, 2.11.

Broj

kom. - zaliha Njemačka

Ukupno (325,00 € / komad)

325,00 €

sa PDV-om

samo 29,71 €

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta priključka: Vijčani priključak
Navoj vijka: M3
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 12
Širina: 22,61 mm
Visina: 112,58 mm
Dubina: 113,6 mm
Materijal kućišta: Nearmirani poliamid PA
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -10 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II
Stupanj nečistoće: 2
Vibracije (rad): 10 Hz ... 150 Hz, 2 g
Duljina skidanja izolacije: 7 mm
Položaj ugradnje: vertikalni ili horizontalni
Maksimalni gubitak snage pri nominalnim uvjetima: 1,82 W (pri maksimalno dopuštenom opterećenju)
Klasa zaštite: III (EN 50178)
Tehnologija povezivanja: Tehnologija povezivanja
Napomena o primjeni: Samo za industrijsku upotrebu
Duljina kabela: maks. 100 m (po utičnici)
Priključak vodiča: Priključak vodiča
Frekvencija prebacivanja: maks. 1/4 x t ciklus [Hz]
Upute za montažu: Obratite pozornost na smanjenje nazivne snage
Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
Napon: 24 V DC (preko 24 V)
Zaštitni krug: supresorska dioda
Indikator statusa: 1 x LED (zelena), 2 x LED (narančasta); 8 x LED (žuta)
Raspon izlaznog napona: 18,2 V DC ... 27,8 V DC (SAD - 1 V)
Oznaka: 24V/A2
Primjena: Modul za proširenje
Opskrba: Opskrba
Boja (kućište): žuta (RAL 1018)
Ulazna struja: 2 A (Δt = 1 ms pri Us)
Opis izlaza: PNP, IEC 61131-2 Tip 0,1; nije sigurnosno orijentiran; referentno uzemljenje A2
Maksimalna udarna struja: 1,1 A (Δt = 3 s pri Us)
Indikator radnog napona: 1 x LED (zelena)
Ograničenje kontinuirane struje: 100 mA (po kanalu); 400 mA (ukupna struja svih digitalnih signalnih izlaza)
Struja curenja: maks. 100 µA
Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 4 A)
Nazivna struja upravljačkog napajanja IS: tip. 20 mA (izlazi aktivni, bez opterećenja)
Vremena: Vremena
Nazivni način rada: 100% ED
Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV između svih strujnih putova i kućišta
Vrijeme filtra: obično 1 ms (tijekom padova napona)
Broj izlaza: 8
Minimalna stupanj zaštite za mjesto ugradnje: IP54
Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
Indikator greške: 2 x LED (crvena)
priključiv: da
Potrošnja energije u SAD-u: tipično 0,48 W
Vrijeme ponovnog pokretanja: min. 5 s (vrijeme pokretanja); maks. 10 s (vrijeme plovidbe)
Otporno opterećenje: min. 180 Ω (uzmite u obzir maksimalnu trajnu struju)
Zaštita od kratkog spoja: Da (samoograničavajuća na 1,1 A)
Krug pražnjenja: Ne
Vrijeme odziva: vidi korisnički priručnik
Sučelja: DIN šina TBUS za spajanje na glavni modul, uključeno u opseg isporuke
Izlazni napon u isključenom stanju: maks. 0,1 V
Izvještaj: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8: Izvještaj: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8
