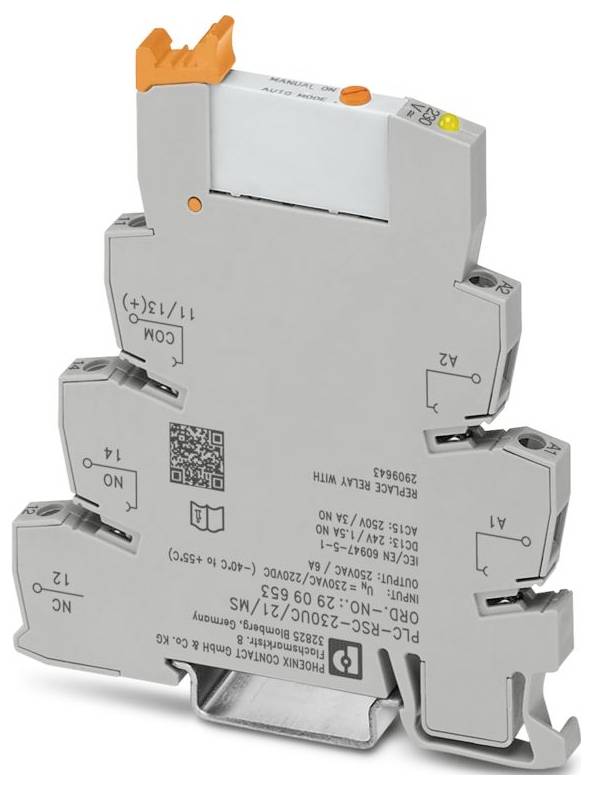

Phoenix Contact PLC-RSC-230UC/21/MS relejni modul 1 prebacivanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RSC-230UC/21/MS
Priključak
vijak
Tehnički list (PDF)
Broj
Ukupno (24,99 € / komad)
24,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,6 Nm ... 0,8 Nm
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1,5 mm² (dvostruka ferula za kraj žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 6,2 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 55 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/propisi: IEC 60664; IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Napomena za uporabu: Za napone veće od 250 V (L1, L2, L3) između identičnih priključaka susjednih modula, mora se ugraditi PLC-ATP razdjelna ploča. Premošćivanje potencijala se zatim postiže pomoću FBST 8-PLC... ili FBST 500...
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,74 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 179,4 V AC ... 264,5 V AC (20 °C); 171,6 V DC... 154 V istosmjerne struje 253 V (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni krug: Ispravljački most | Ispravljački most
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC (Za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, mora se ugraditi PLC-ATP razdjelna ploča. Premošćivanje potencijala se tada postiže s FBST 8-PLC...ili...FBST 500...)
- Primjena: Ručni prekidač
- Struja kratkog spoja: 200 A (uvjetna struja kratkog spoja)
- Maksimalna udarna struja: 10 A (4 s)
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 12.01.2026.
- Nazivni ulazni napon UN: 230 V AC; 220 V DC
- Tipična ulazna struja na UN: 3,2 mA (na UN = 230 V AC); 3 mA (na UN = 220 V DC)
- Indikator radnog napona: žuta LED
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 6 A
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Standardi / Propisi: Standardi / Propisi
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni izolacijski napon: 250 V
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT II (relej)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 1 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kV AC (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 7 ms
- Tipično vrijeme relapsa: 15 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Kontaktni materijal: AgSnO
- Minimalni napon preklapanja: 5 V (pri 100 mA)
- Minimalna struja preklapanja: 10 mA (12 V)
- Maksimalna sklopna snaga (omsko opterećenje): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Izolacijska svojstva: Zavojnica/Kontakt: Izolacijska svojstva: Zavojnica/Kontakt
- Nazivni impulsni napon: 6 kV
- Nazivni napon (priključeni elektromehanički relej): 60 V DC
- Izlazni osigurač: 4 A gL/gG NEOZED
- Vrsta proizvoda
relejni modul
- Tip
PLC-RSC-230UC/21/MS
- Priključak
vijak
- Odzivni napon (min.)
179.4 V/AC
- Radni napon (maks.)
264.5 V/AC
- Vrijeme odziva
7 ms
- Vrijeme opadanja
15 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Određene značajke
s ispravljačkim mostom
IP20
- Maks. temperatura
55 °C
- Min. temperatura
-40 °C
- Dubina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(Š x V x D) 6.2 x 80 x 94 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580087 Phoenix Contact PLC-RSC-230UC/21/MS relejni modul 1 prebacivanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580087 Phoenix Contact PLC-RSC-230UC/21/MS relejni modul 1 prebacivanje 1 St.
Opis
PLC sučelje, sastoji se od osnovnog terminala PLC-BSC.../21 s vijčanim priključkom i utičnog minijaturnog releja s energetskim kontaktom i ručnim upravljanjem, 1 preklopni kontakt, ulazni napon 230 V AC/220 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
