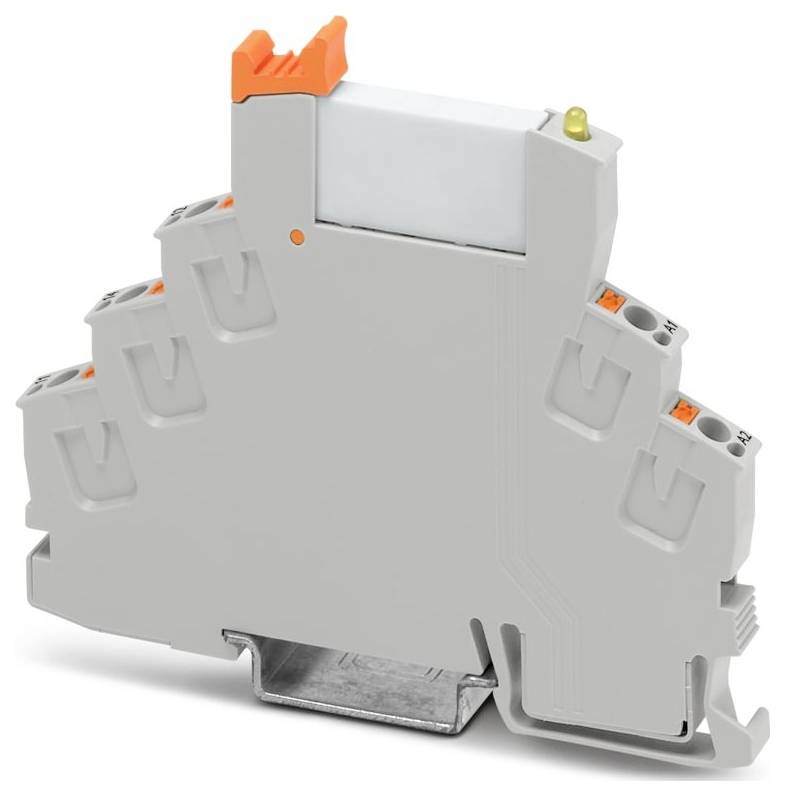

Slika slična
Phoenix Contact RIF-0-RPT-24DC/21AU relejni modul 1 prebacivanje 10 St.
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
RIF-0-RPT-24DC/21AU
Priključak
Push-in priključak s oprugom
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
2157 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (99,99 € / komad)
99,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: RIFLINE complete
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (ferula s plastičnom čahurom)
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 6,2 mm
- Visina: 93 mm
- Dubina: 78 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/propisi: IEC 60947-5-1
- Napomena: Sljedeće vrijednosti vrijede kada je zlatni sloj oštećen.
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,22 W
- Način rada: 100% ED
- Raspon ulaznog napona: 19,2 V DC ... 36 V istosmjerne struje (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Zaštitni krug: Dioda s slobodnim hodom
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Primjena: Univerzalna
- Maksimalna udarna struja: 50 mA
- Izolacija: sigurno odvajanje
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 20. siječnja 2026.
- Nazivni ulazni napon UN: 24 V DC
- Raspon ulaznog napona u odnosu na UN: vidi dijagram
- Tipična ulazna struja na UN: 9 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 6 A
- Klasa zapaljivosti prema UL 94 (kućište): V2 (kućište)
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT III (relej)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: cca. 2 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 5 ms
- Tipično vrijeme relapsa: 8 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Kontaktni materijal: AgSnO
- Minimalni napon preklapanja: 5 V (pri 100 mA)
- Minimalna struja preklapanja: 10 mA (pri 12 V)
- Maksimalna sklopna snaga (omsko opterećenje): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Električni vijek trajanja: vidi dijagram
- Prebacivanje: kada je sloj zlata uništen: Prebacivanje: kada je sloj zlata uništen
- Napon zavojnice: 24 V DC
- Kategorija upotrebe CB sheme (IEC 60947-5-1): AC15, 3 A/250 V (normalno otvoren); AC15, 1 A/250 V (normalno zatvoren); DC13, 1,5 A/24 V (normalno otvoren); DC13, 0,2 A/110 V (normalno otvoren); DC13, 0,1 A/220 V (normalno otvoren)
- Vrsta proizvoda
relejni modul
- Tip
RIF-0-RPT-24DC/21AU
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
19.2 V/DC
- Radni napon (maks.)
36 V/DC
- Vrijeme odziva
5 ms
- Vrijeme opadanja
8 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO + pozlata
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Određene značajke
sa supresorskom diodom
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dubina
78 mm
- Širina
6.2 mm
- Visina
93 mm
- dim.
(Š x V x D) 6.2 x 93 x 78 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU relejni modul 1 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU relejni modul 1 prebacivanje 10 St.
Opis
Unaprijed sastavljeni relejni modul s push-in priključkom, koji se sastoji od: podnožja releja s izbacivačem i višeslojnog releja sa zlatnim kontaktima. Konfiguracija kontakta: 1 preklopni kontakt. Ulazni napon: 24 V istosmjerne struje
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
