Name: Phoenix Contact PLC-RPT- 60DC/21-21 relejni modul Nazivni napon: 60 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje
Brand: Phoenix Contact
SKU: 2209948
Availability: InStock

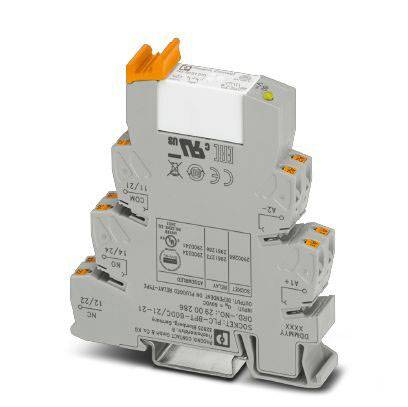

Sivo, modularno klemensko kućište u nizu s narančastim polugama i sigurnosnim oznakama, namijenjeno montaži u razvodne ormare.

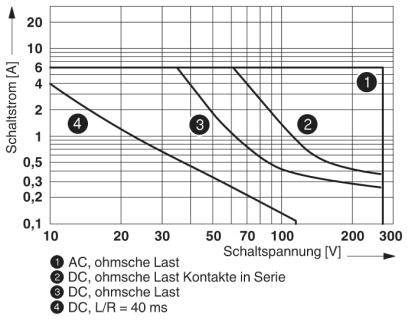

Dijagram prikazuje linije strujnog dijagrama za struju [A] nasuprot naponu [V]. Označene su linije za AC, DC u seriji, DC te DC s L/R = 40 ms.

Električna shema releja s numeriranim priključnim točkama. Prikazuje unutarnje povezivanje between namotima i kontaktima.

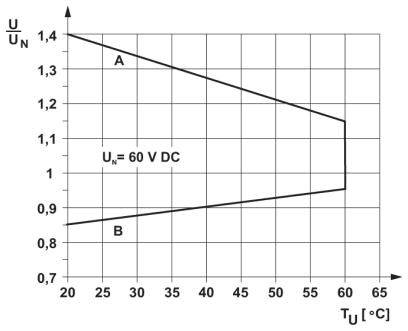

Dijagram prikazuje ovisnost U/UN o TU (°C) za 60 V DC. Dvije linije: A i B, protežu se od 25°C do 60°C, vrijednosti variraju od 0,8 do 1,4.

1/4

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

2 prebacivanje

Nazivni napon

60 V/DC

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

3 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (29,99 € / komad)

29,99 €

uklj. PDV

Dostupno još samo 3 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 0,6 W
Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
Minimalni prekidački napon: 5 V AC / DC (pri 10 mA)
Minimalna prekidačka struja: 10 mA (pri 5 V)
Maksimalna struja pritiska: 15 A (300 ms)
Maksimalni kapacitet loma (ohmičko opterećenje):
140 W (pri 24 V DC)
85 W (pri 48 V DC)
60 W (pri 60 V DC)
44 W (pri 110 V DC)
60 W (pri 220 V DC)
1500 VA (na 250 V AC)
Prekidački kapacitet:
2 A (pri 24 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
0,2 A (pri 250 V, DC13)
3 A (pri 250 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
Presjek provodnika AWG: 26 ... 14
Nazivni impulsni napon: 6 kV
Izolacija: sigurno odvajanje ulaza / izlaza
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: PLC-RPT- 60DC/21-21

Priključak: Push-In stezaljka

Vrijeme odziva: 8 ms

Vrijeme opadanja: 10 ms

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgNi

Nazivni napon: 60 V/DC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 3x 10⁷operacije

Određene značajke: s led

: RT III

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dužina: 94 mm

Širina: 14 mm

Visina: 80 mm

dim.: (D x Š x V) 94 x 14 x 80 mm

Sadržaj: 1 St.

UKCA: da
