Name: Phoenix Contact PLC-RPT-120UC/ 1AU/SEN relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 50 mA 1 zatvar
Brand: Phoenix Contact
SKU: 2209945
Availability: BackOrder

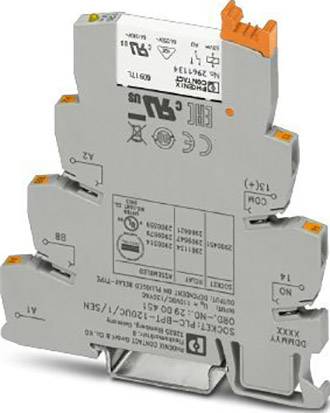

Sivi električki modularni sustav s više priključaka i natpisima, korišten u industrijskim upravljačkim primjenama.

Shema spajanja releja s priključcima 13, 14, A2, BB, A1 i ugrađenom diodom. Prikazuje električne veze i kontakte sklopnika.

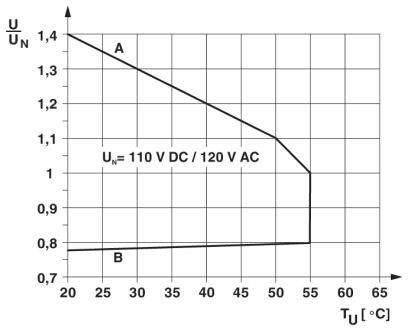

Dijagram prikazuje napon U relativno u odnosu na UN nasuprot temperaturi TU u stupnjevima Celzijusa. Linija A pada kod 50°C, linija B ostaje konstantna.

1/3

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

1 zatvarač

Nazivni napon

120 V/AC

Preklopni napon (maks.)

30 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

24 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (29,99 € / komad)

29,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 0,42 W
Maksimalni prekidački napon: 30 V AC
Minimalni prekidački napon: 100 mV (pri 10 mA)
Minimalna prekidačka struja: 1 mA (pri 24 V)
Maksimalna struja pritiska: 50 mA
Maksimalni kapacitet loma (ohmičko opterećenje):
1 W (pri 24 V DC)
20 W (pri 48 V DC)
18 W (pri 60 V DC)
23 W (pri 110 V DC)
40 W (pri 220 V DC)
1500 VA (na 250 V AC)
Prekidački kapacitet:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,1 A (pri 220 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
3 A (pri 230 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
Presjek provodnika AWG: 26 ... 14
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: PLC-RPT-120UC/ 1AU/SEN

Priključak: Push-In stezaljka

Radni napon (maks.): 120 V/AC

Vrijeme odziva: 6 ms

Vrijeme opadanja: 15 ms

Vrsta kontakta: 1 zatvarač

Kontaktni materijal: AgSnO + pozlata

Nazivni napon: 120 V/AC

Preklopni napon (maks.): 30 V/AC

Prebacivanje struje (maks.): 50 mA

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 2x 10⁷operacije

Snažna svitka: 0.42 W

Određene značajke: s led

: RT III

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dužina: 94 mm

Širina: 6.2 mm

Visina: 80 mm

dim.: (D x Š x V) 94 x 6.2 x 80 mm

Sadržaj: 1 St.

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivni napon

Prebacivanje struje (maks.)

Preklopni napon (maks.)

Vrsta ambalaže

Vrsta kontakta

Phoenix Contact PLC-RPT-120UC/ 1AU/SEN relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 50 mA 1 zatvarač Piece 1 St.

Kataloški br.:2209945

Dostava pon,09.11.

24 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

120 V/AC

50 mA

30 V/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

29,99 €^*

Phoenix Contact DEK-REL- 5/I/1 relejni modul Nazivni napon: 5 V DC/AC Prebacivanje struje (maks.): 3 A 1 zatvarač Piece 1 St.

Kataloški br.:2225813

Dostava pet,30.10.

8 kom. - zaliha NjemačkaConrad Electronic

5 V DC/AC

3 A

250 V/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

43,99 €^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225814

Dostava pet,30.10.

6 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

83,99 €^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209100

Dostava pon,09.11.

19 kom. - zaliha NjemačkaConrad Electronic

12 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

28,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2225771

Dostava pon,09.11.

54 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209098

Dostava pon,09.11.

70 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

1 zatvarač

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

30,99 €^*

Phoenix Contact PLC-RPT- 24DC/21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje 1 St.

Kataloški br.:2225768

Dostava pet,30.10.

27 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 50 mA 1 prebacivanje 1 St.

Kataloški br.:2225770

Dostava pon,09.11.

17 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

50 mA

30 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

21,99 €^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje Piece 1 St.

Kataloški br.:2225417

Dostava pet,30.10.

20 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

59,99 €^*

Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 1 St.

Kataloški br.:2225769

Dostava pet,30.10.

2 kom. - zaliha NjemačkaConrad Electronic

24 V DC/AC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

30,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209945 Phoenix Contact PLC-RPT-120UC/ 1AU/SEN relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 50 mA 1 zatvar

Upute za rad i sigurnost

Upute za rad i sigurnost 2209945 Phoenix Contact PLC-RPT-120UC/ 1AU/SEN relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 50 mA 1 zatvar

Opis

Dodatni terminalni blokovi mogu se izostaviti. Ušteda vremena do 60%. Učinkovita veza s kabliranjem sustava pomoću V8 adaptera.

Ovaj tekst je strojno preveden.

Opis

Dodatni terminalni blokovi mogu se izostaviti. Ušteda vremena do 60%. Učinkovita veza s kabliranjem sustava pomoću V8 adaptera.
